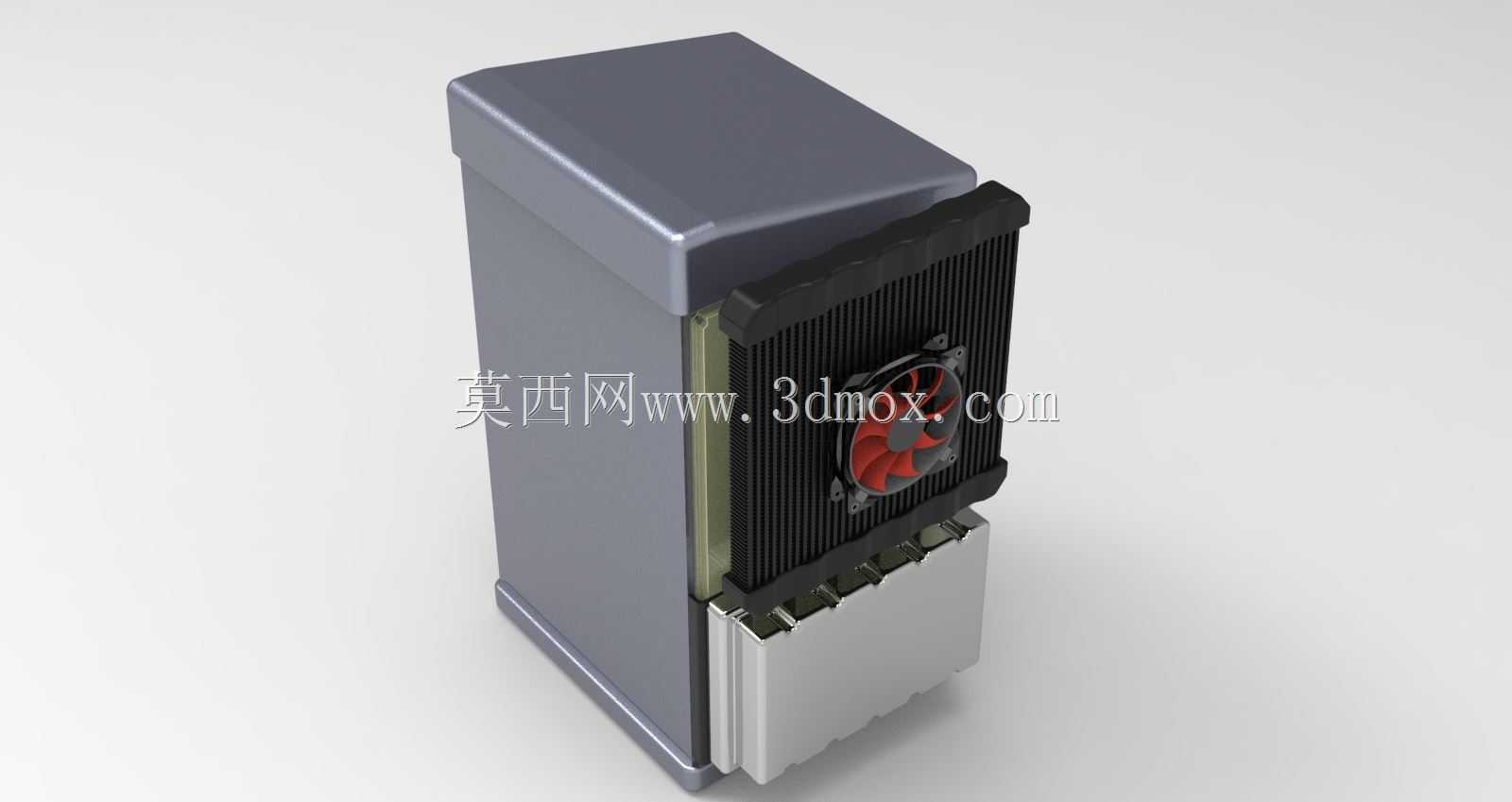

6s液冷锂离子电池组结构设计方案

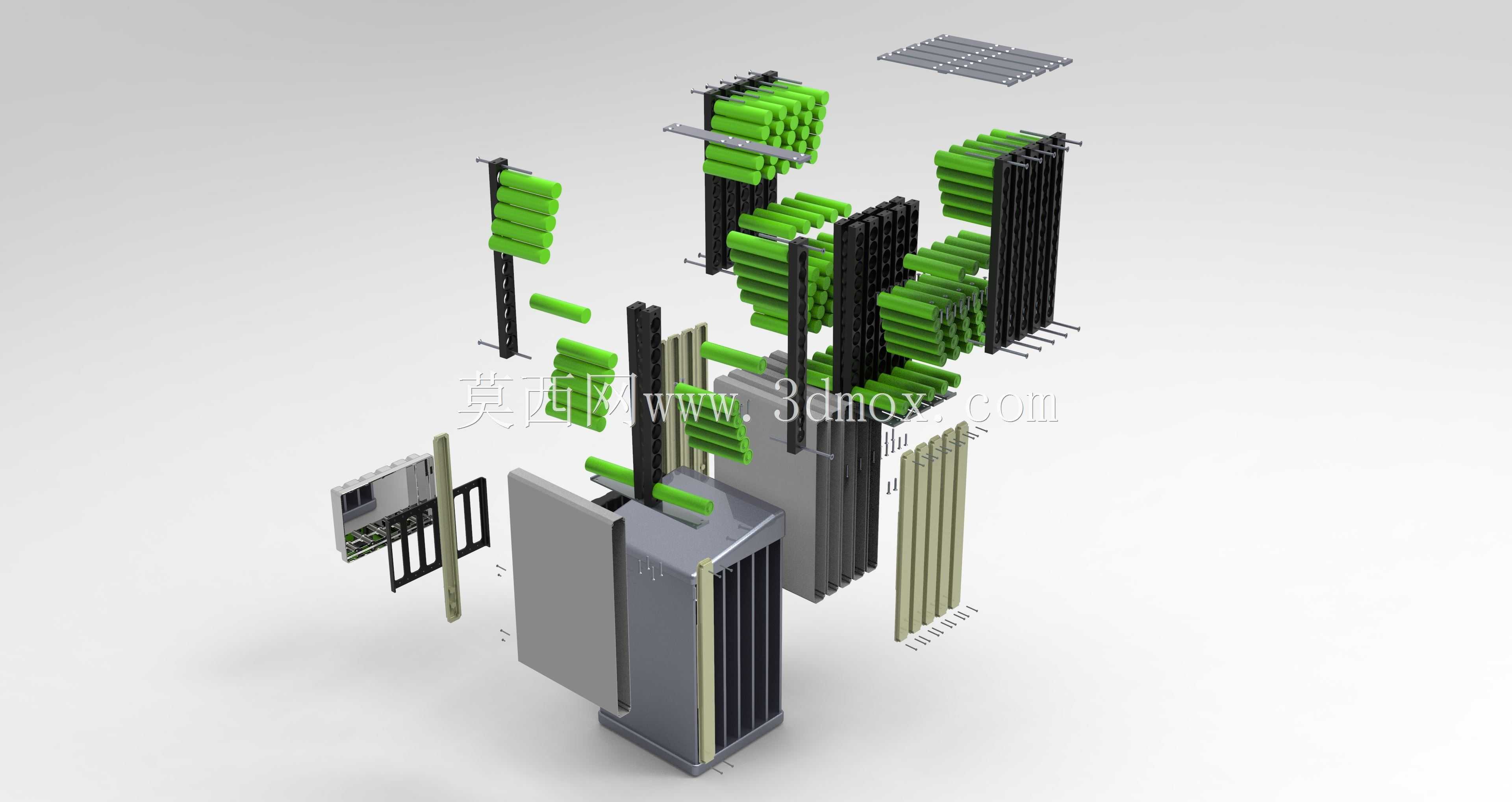

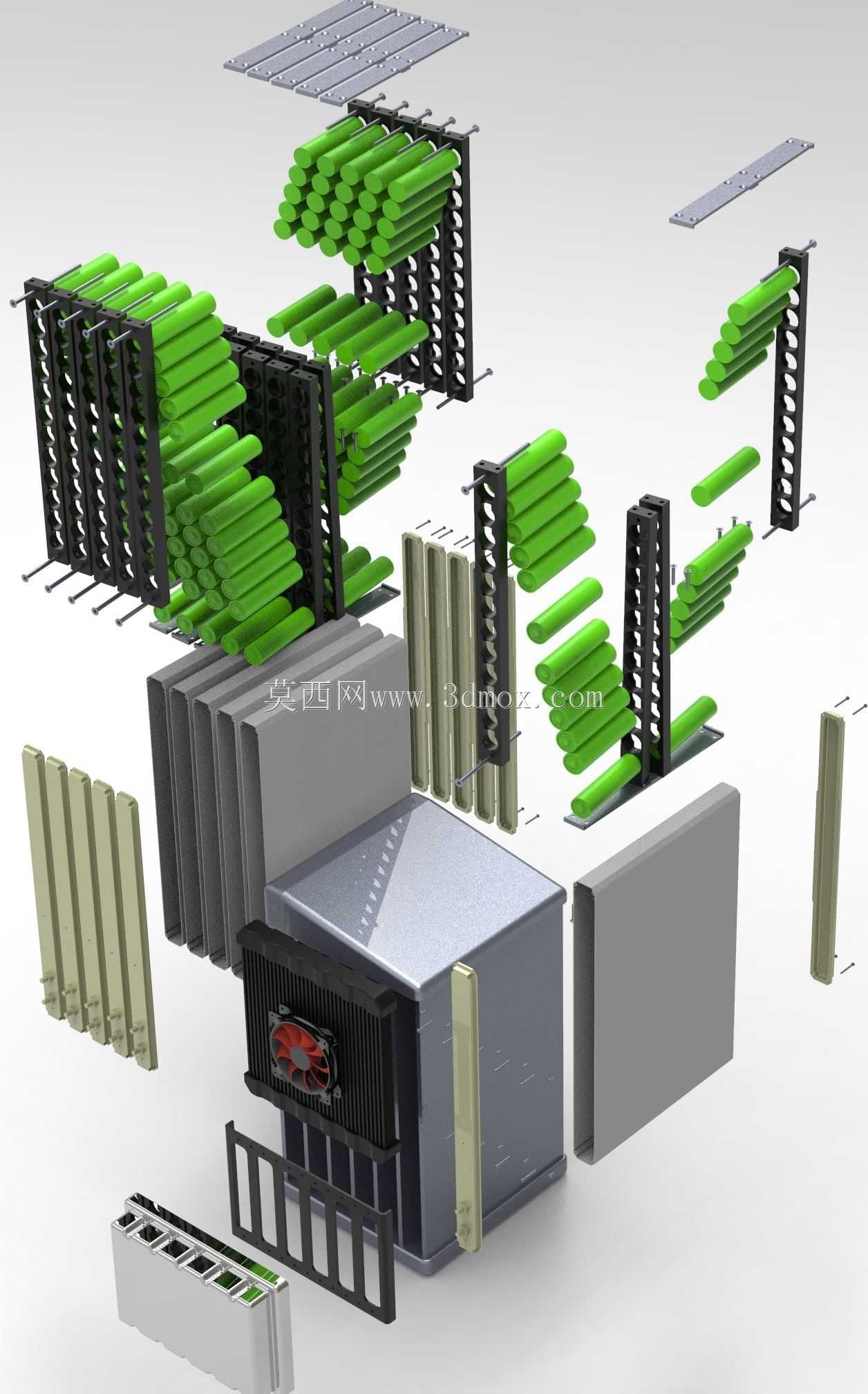

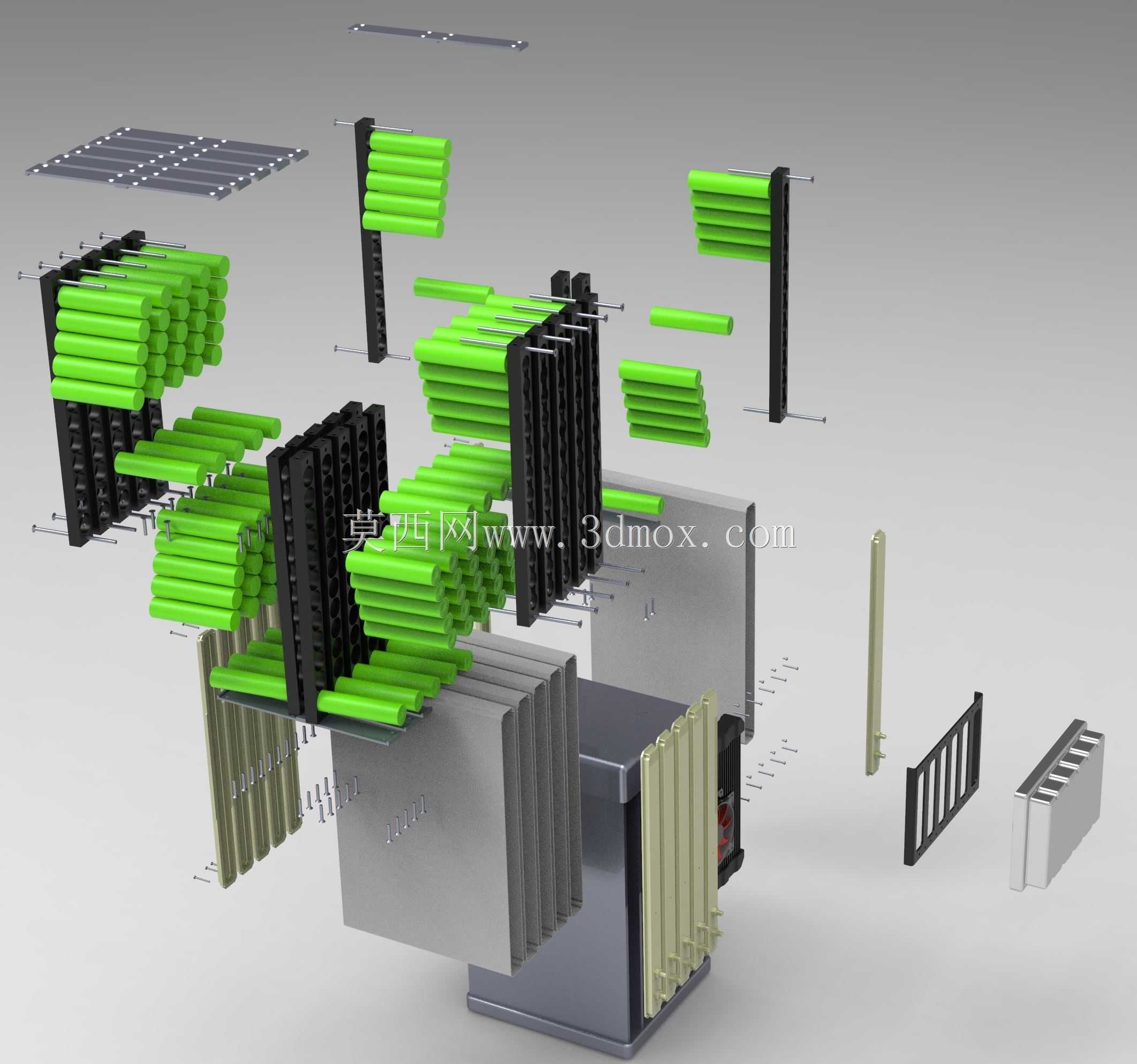

　　这套液冷锂离子电池组的结构设计，核心面向两轮电动车、轻型电动代步工具以及小型储能备电场景的动力供给需求，区别于传统自然风冷的电池包结构，整套方案从电芯排布、散热路径规划到安装适配都做了针对性的工程优化。从实际应用场景来看，这类6串规格的锂电组常被用在高速电摩、电动自行车的动力舱内，或是小型户外储能设备的供电单元，这类场景普遍存在舱内空间紧凑、持续充放电工况下电芯温升快、颠簸路况下结构易松动的痛点，设计过程中首先围绕这些实际痛点做结构拆解。整套电池组采用分层堆叠的圆柱电芯排布方案，电芯成组时预留了均匀的间隙，既为液冷板的嵌入预留安装空间，也避免电芯之间直接接触导致的热量聚集，液冷流道板紧贴电芯侧壁布置，冷板内部采用并联式微流道设计，

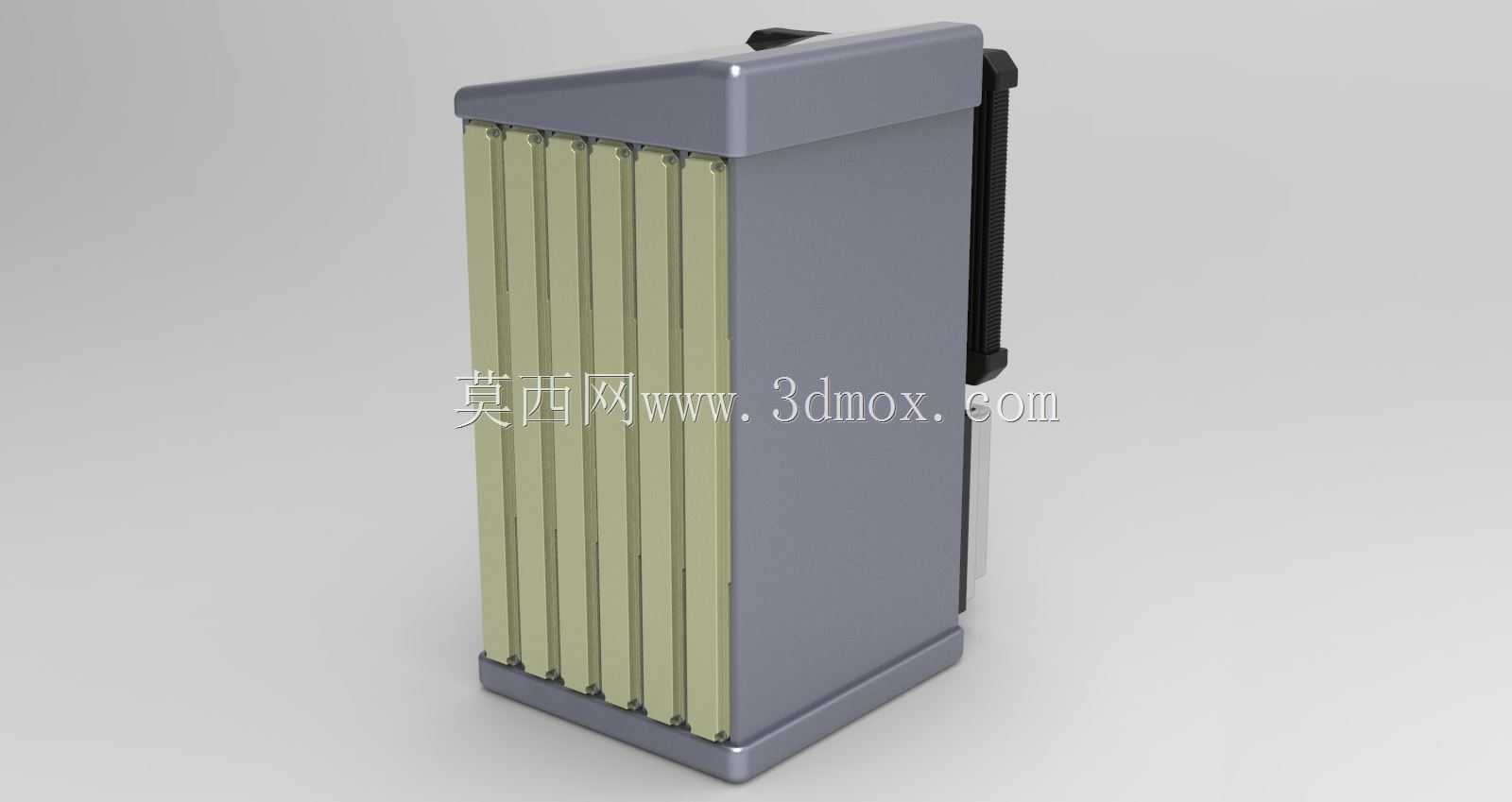

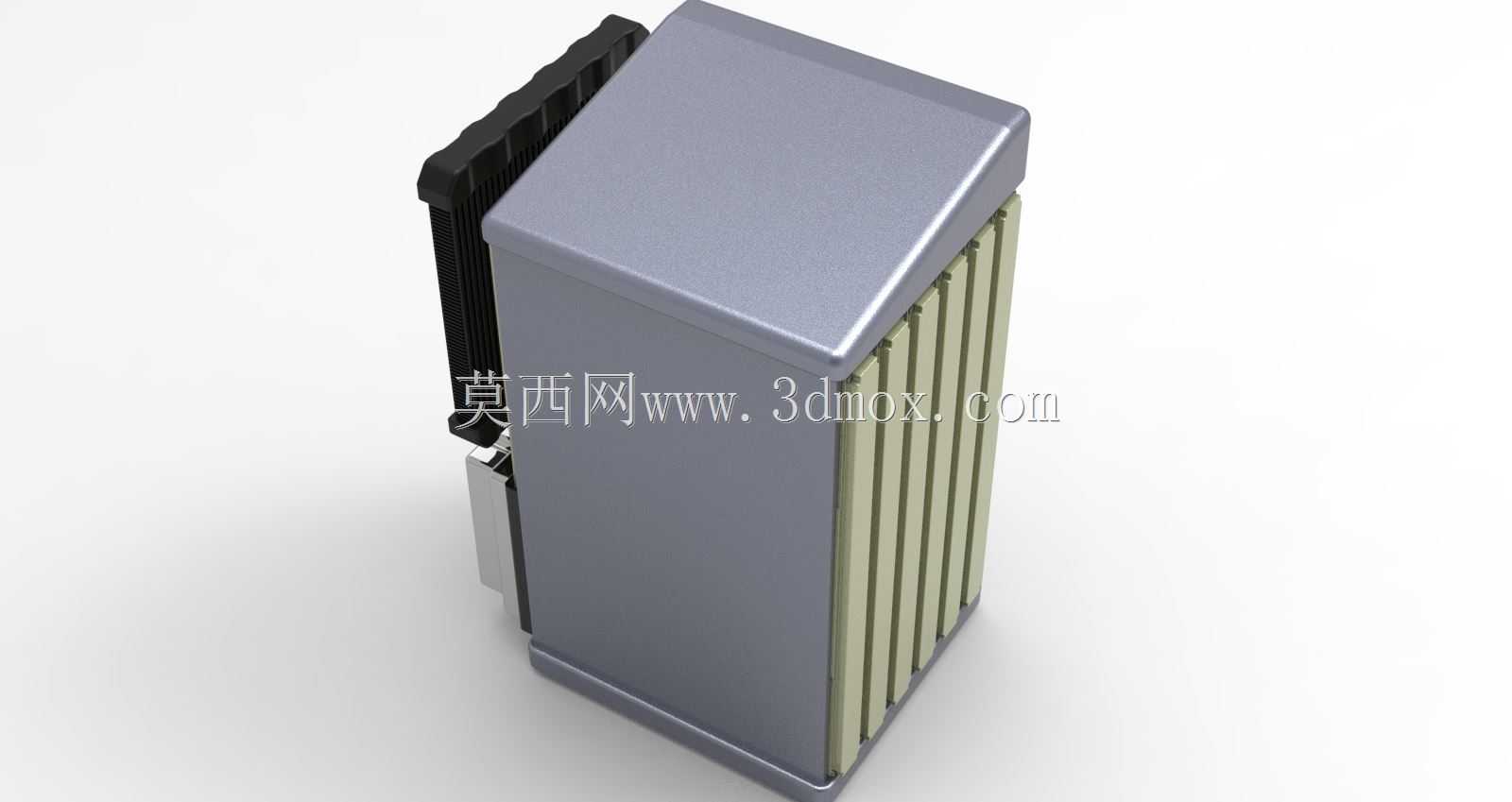

　　能保证每一组电芯对应的冷板区域冷却液流速均匀，不会出现局部流道滞流导致的散热死角。从结构装配逻辑来看，电芯通过两端的绝缘固定支架做径向定位，支架上的电芯定位孔做了0.2mm的公差预留，既方便电芯自动化装配时的快速插装，也能在车辆颠簸时给电芯提供足够的缓冲余量，避免硬接触导致的电芯外壳磨损。冷板与电芯之间填充有高导热的绝缘缓冲垫，既可以降低接触热阻，提升热量从电芯到冷板的传导效率，也能吸收电芯在充放电过程中产生的微量膨胀形变，避免长期循环后结构出现应力集中。整套电池组的外部壳体采用钣金拼接结构，侧边预留有标准的安装挂点，挂点位置的尺寸适配市面上主流电动车型的电池舱安装边界，不需要对原有车体结构做额外改装就能直接替换原有风冷电池包，

　　壳体上还预留了冷却液进出管路的快插接口，接口位置做了抬高设计，避免车辆行驶过程中路面积水飞溅到接口位置引发渗漏风险。从功能特性来看，这套液冷结构能让电池组在持续大电流放电工况下，电芯之间的最大温差控制在3摄氏度以内，相比同规格风冷电池组，持续放电能力提升40%以上，循环寿命也能得到有效延长。设计过程中还充分考虑了维护便利性，整个电池包的上层盖板采用快拆螺丝固定，拆开盖板就能直接接触到电芯采样线束和液冷板接口，后期做电芯检测或是冷板维护时不需要完全拆解整个壳体。在安装边界的把控上，整套电池组的外形尺寸严格匹配常规电动自行车座桶下方的安装空间，边角位置做了圆弧过渡处理，避免安装时与车体其他部件发生干涉，底部预留有走线槽，

　　高压动力线和低压采样线从走线槽独立引出，强弱电分离布置减少信号干扰。另外，电芯固定支架采用阻燃绝缘材质，即使单颗电芯出现热失控，支架也能起到一定的隔热阻隔作用，延缓热蔓延的速度，给用户留出足够的应急处置时间。液冷管路的连接采用快插式密封接头，装配时不需要额外打密封胶，插拔三次以内都能保证密封可靠性，降低生产装配的工艺难度。整套结构在建模时所有配合面都做了公差匹配分析，固定支架与壳体之间的定位采用止口结构，装配时能自动对齐，不需要反复调整位置，适合批量生产时的快速组装。
