多规格滚珠轴承组件结构设计方案

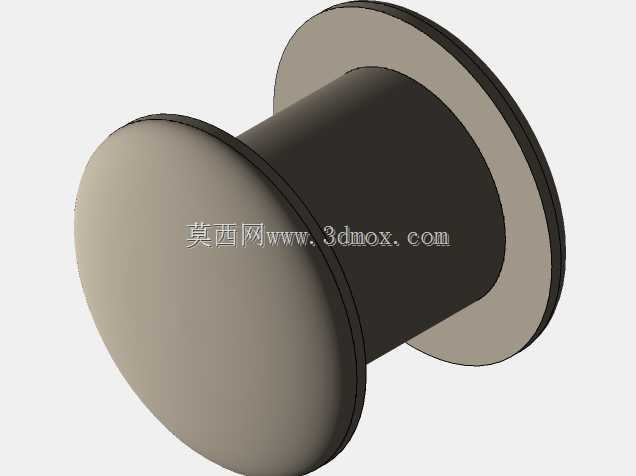

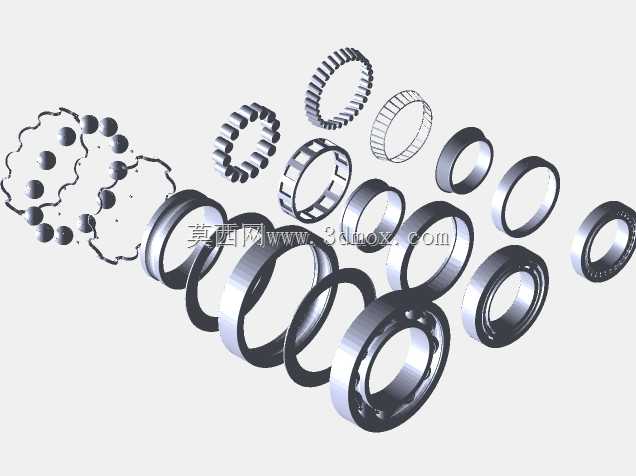

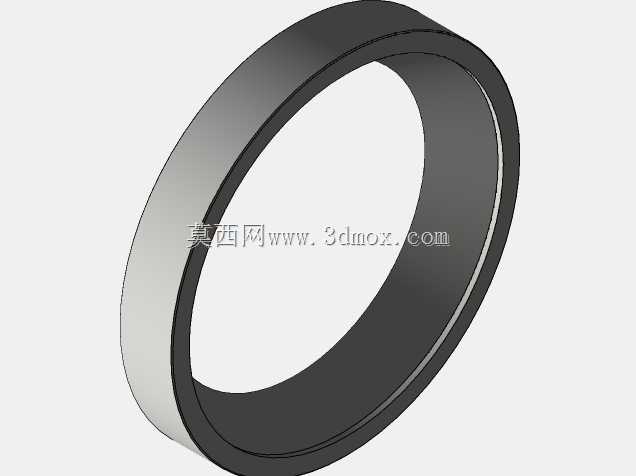

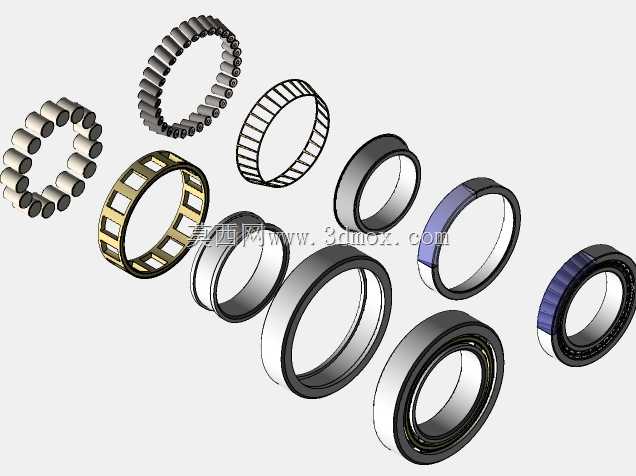

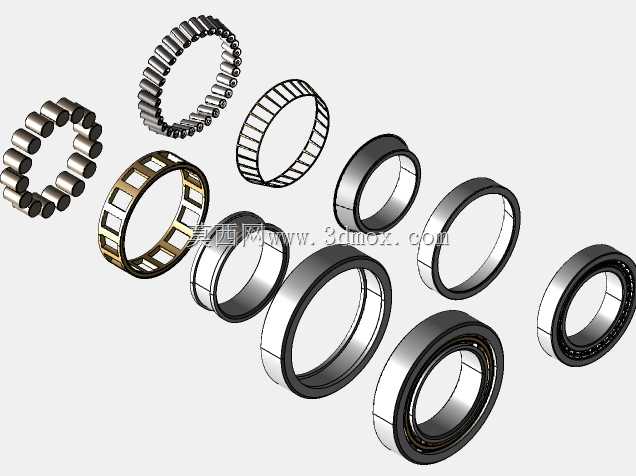

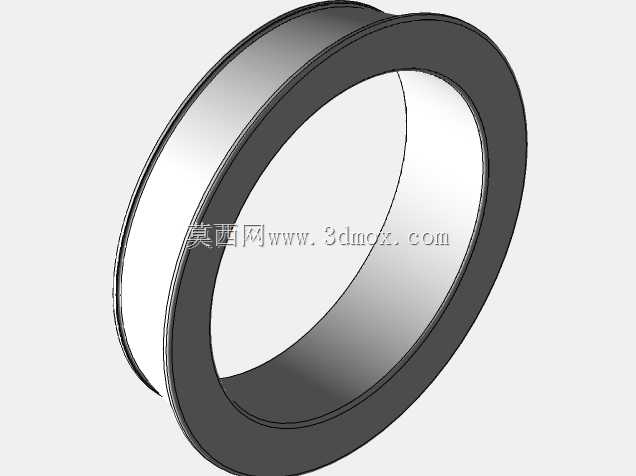

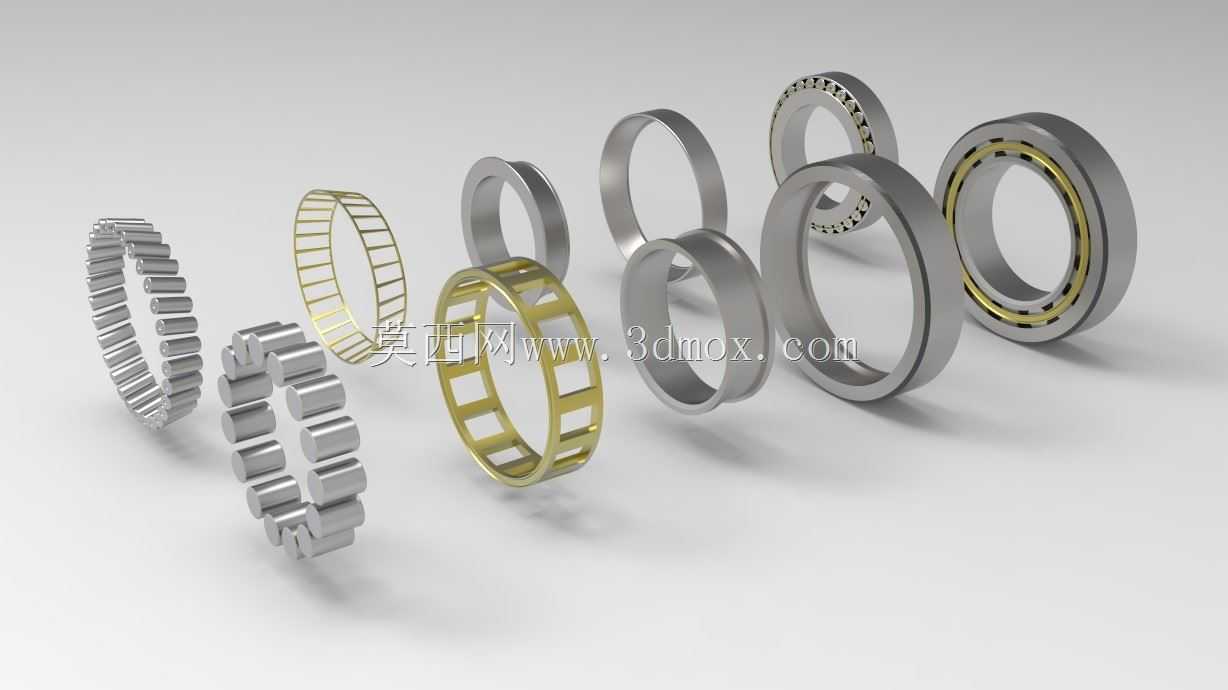

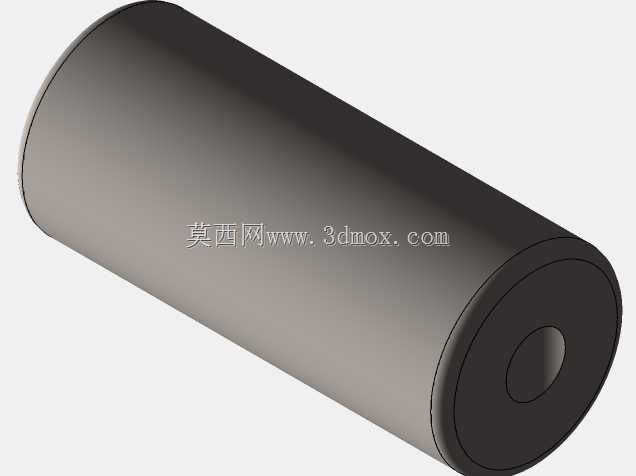

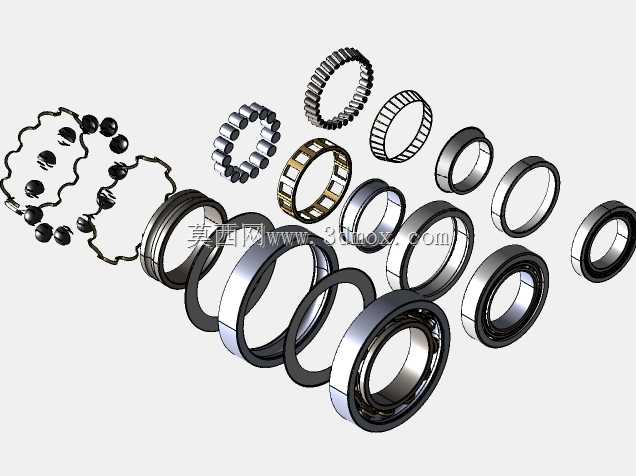

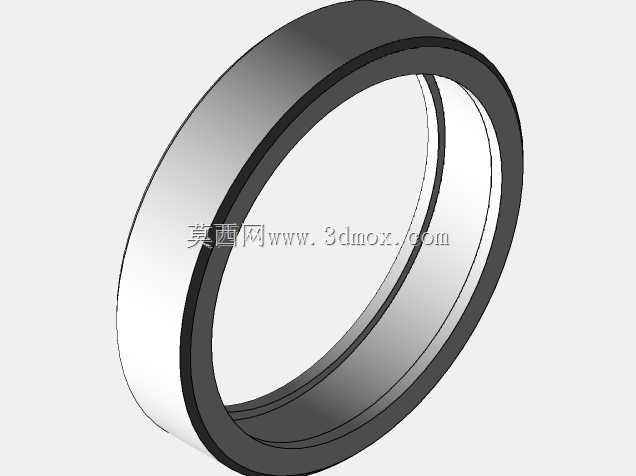

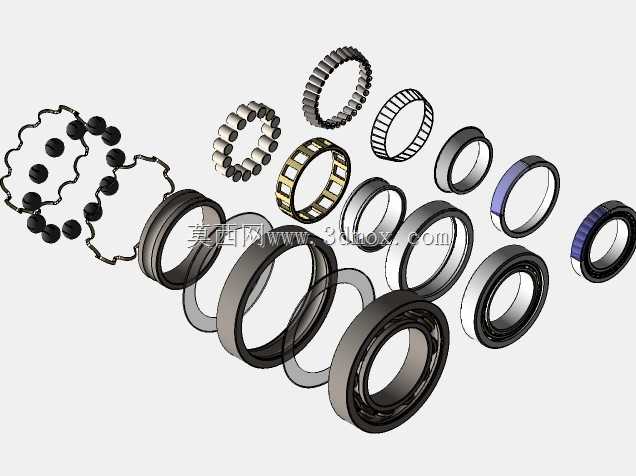

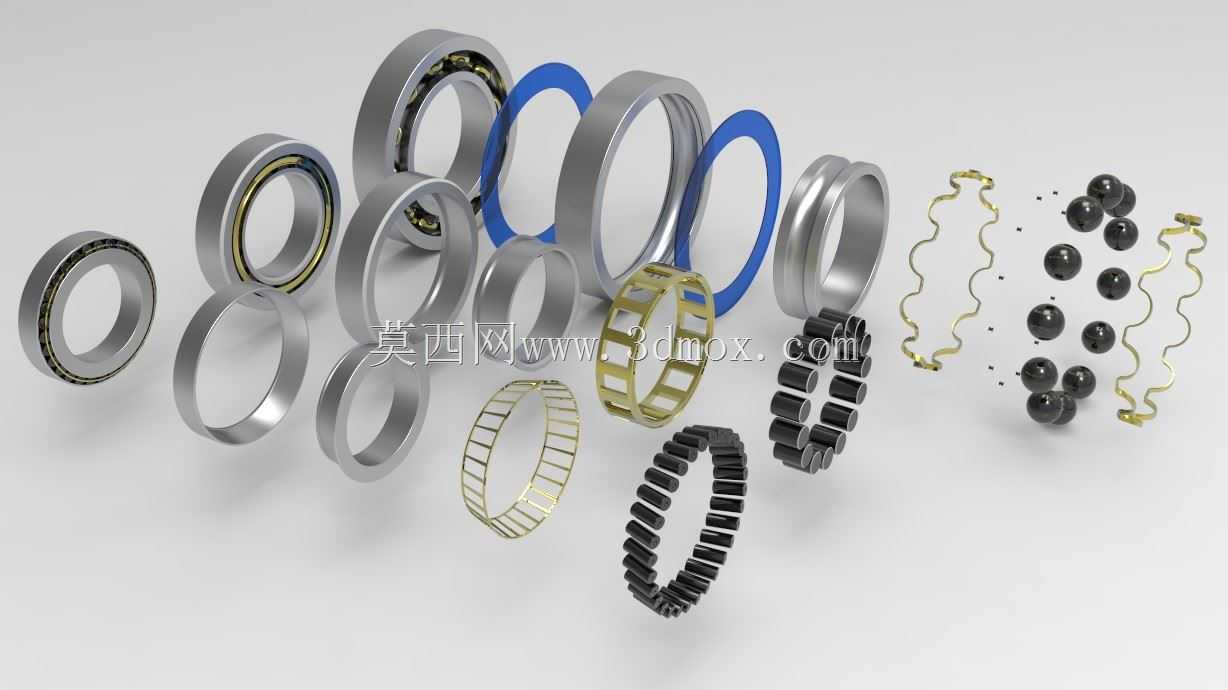

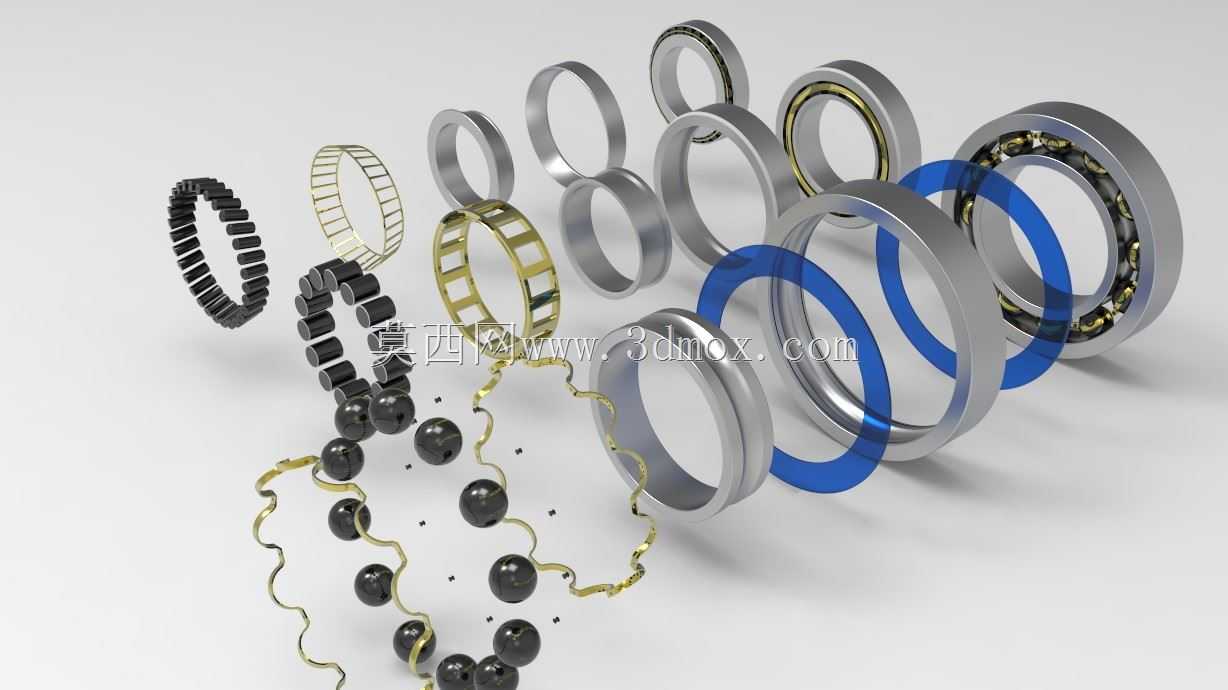

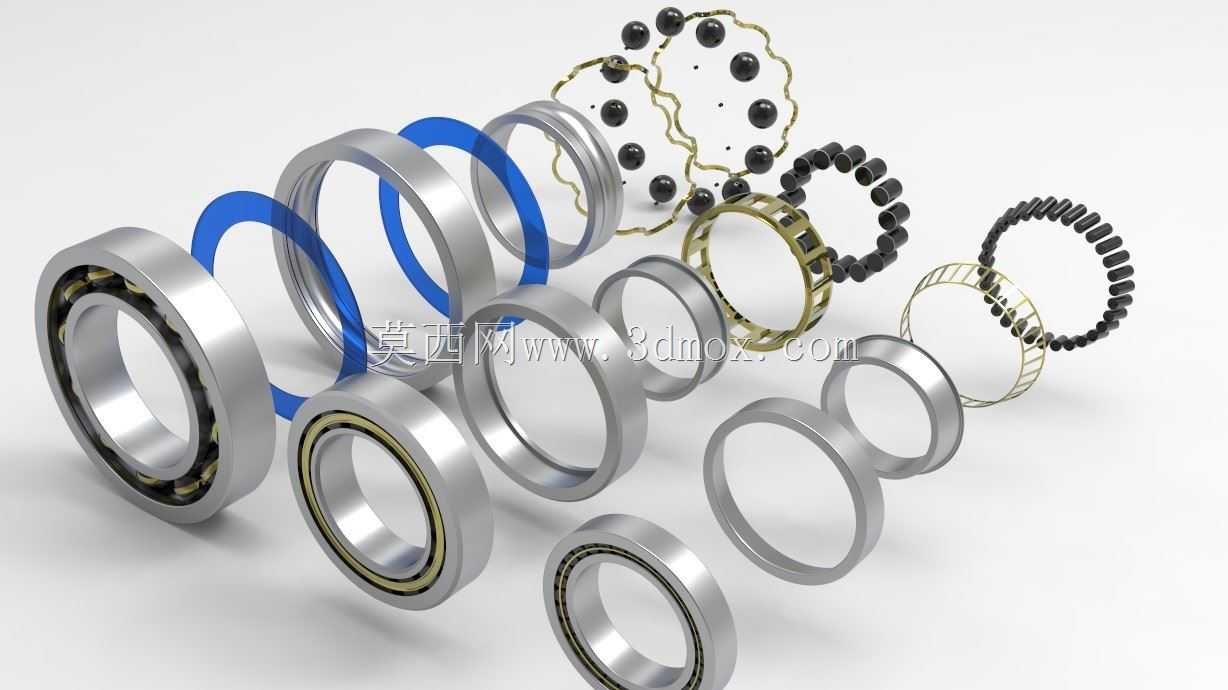

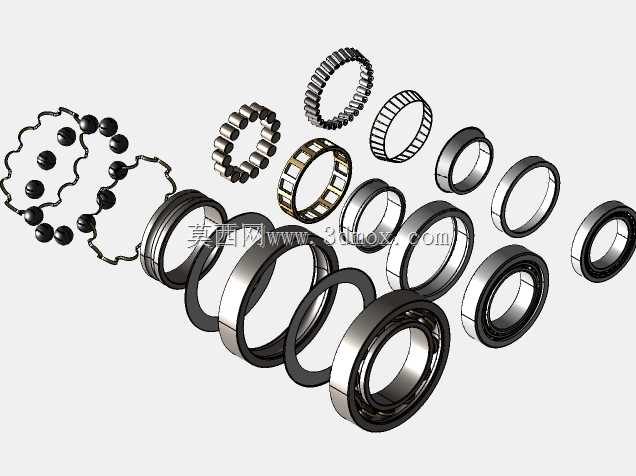

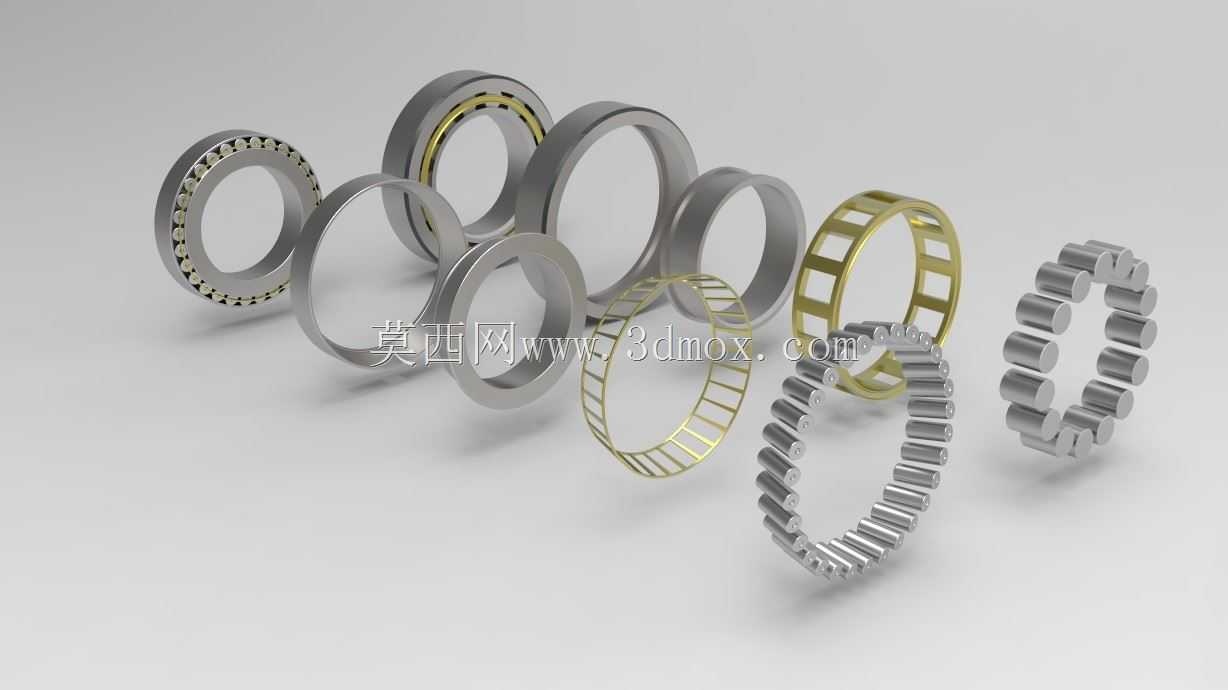

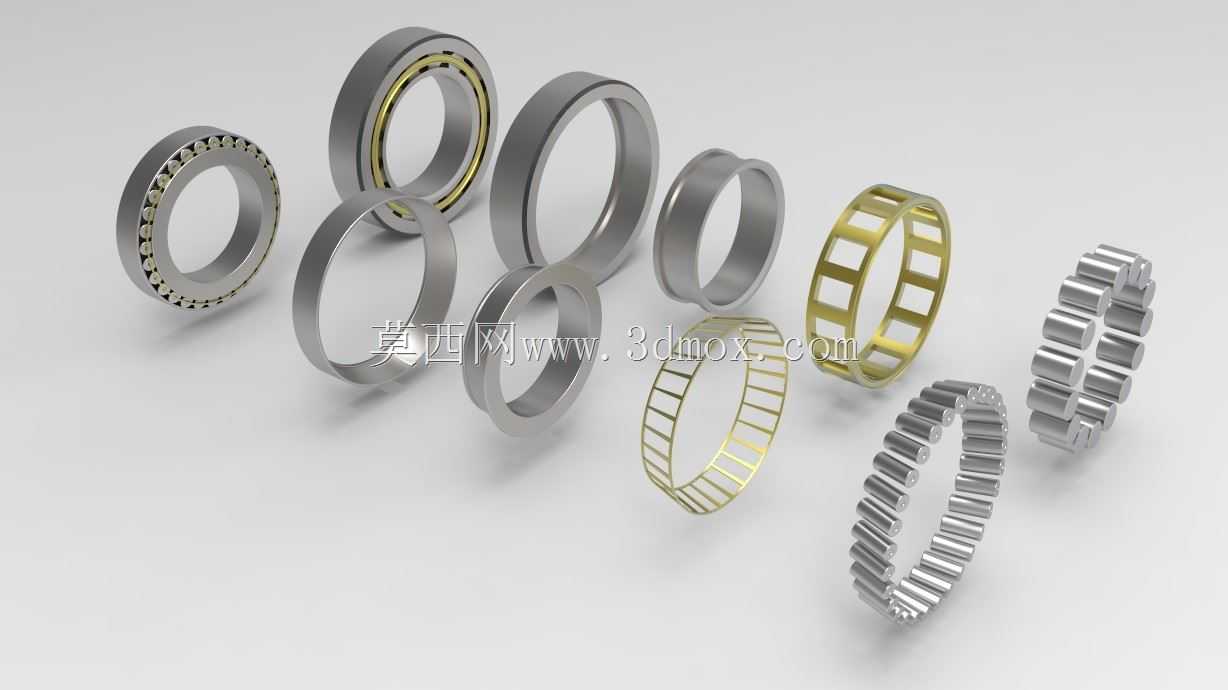

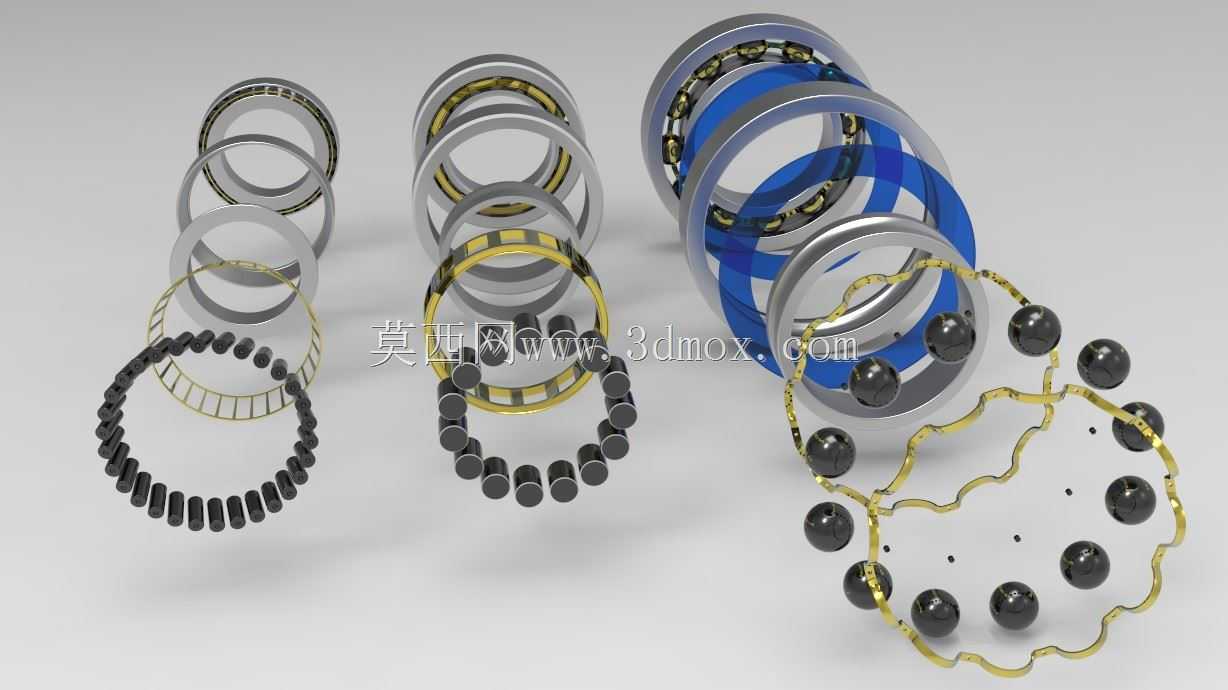

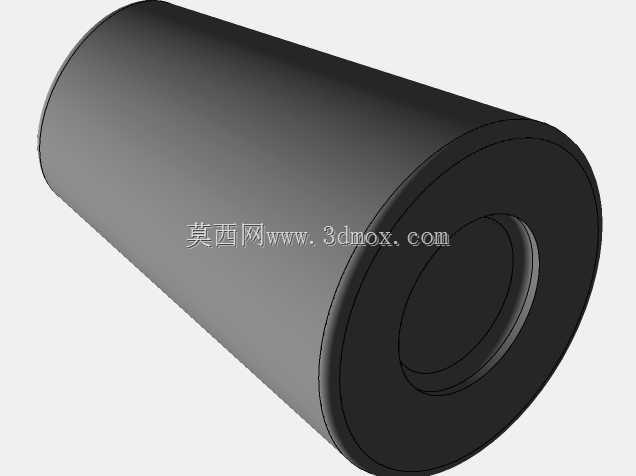

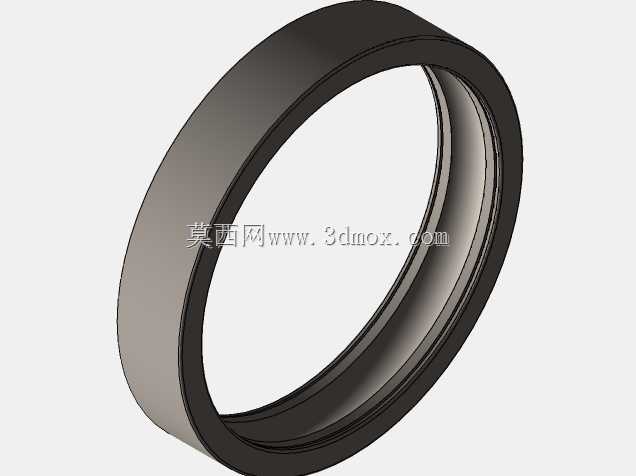

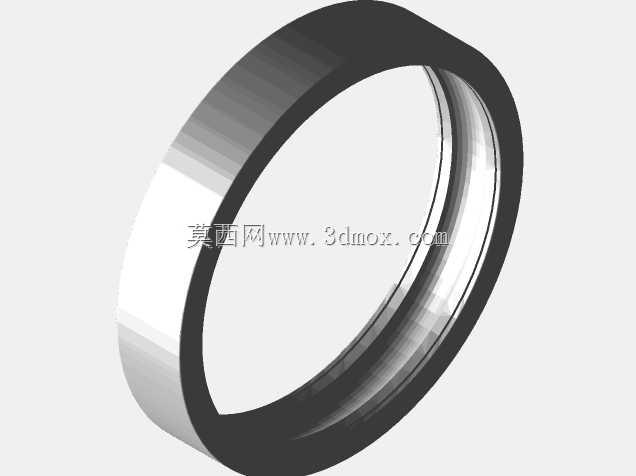

　　在各类旋转传动机构的设计选型中，滚珠轴承是承担径向载荷、降低转动摩擦阻力的核心基础部件，从普通的民用家电转轴、输送线托辊，到工业减速机输出轴、机床主轴支撑结构，都需要匹配对应载荷等级、安装尺寸的轴承组件来保障设备运行的稳定性与使用寿命。这套轴承组件覆盖了不同接触角、不同滚动体排布形式的结构，包含深沟球结构、角接触结构、滚柱承载结构等多种常见轴承形态，能够适配不同工况下的载荷传递需求。

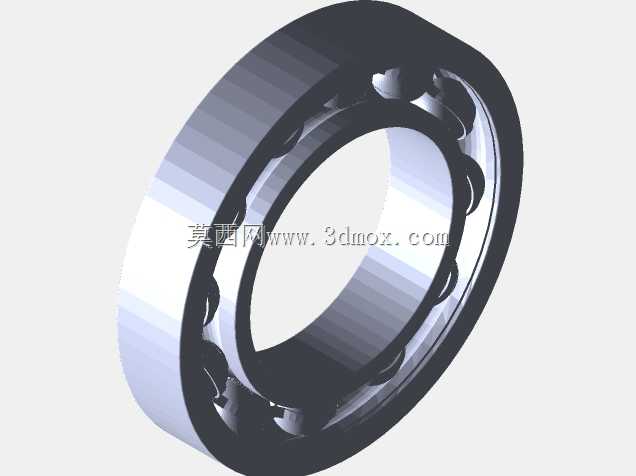

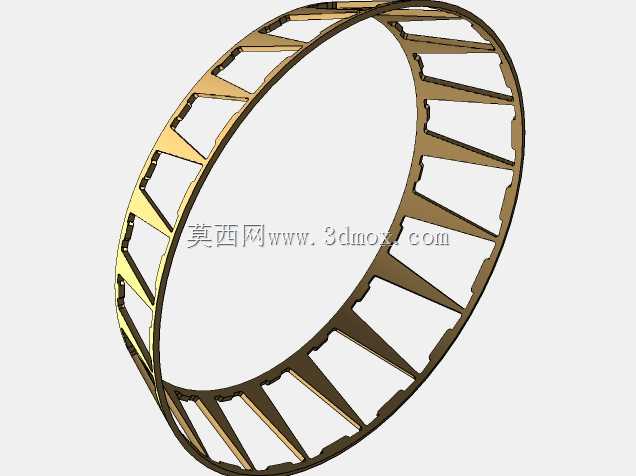

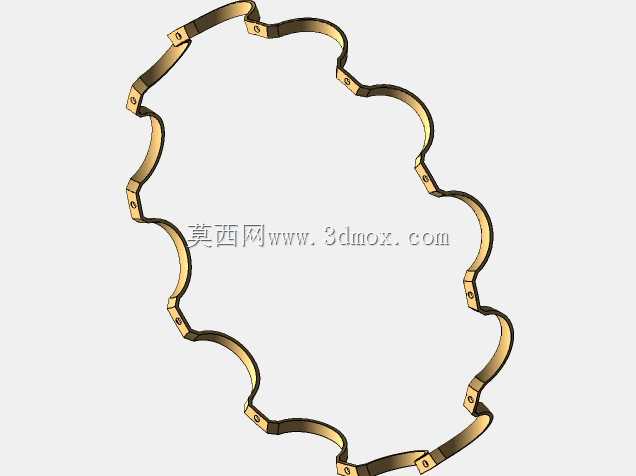

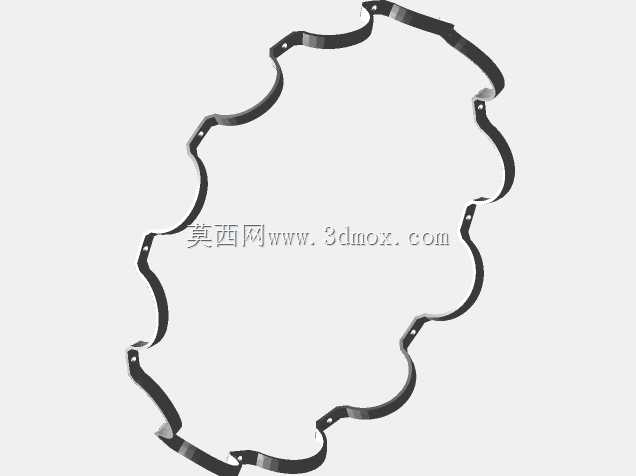

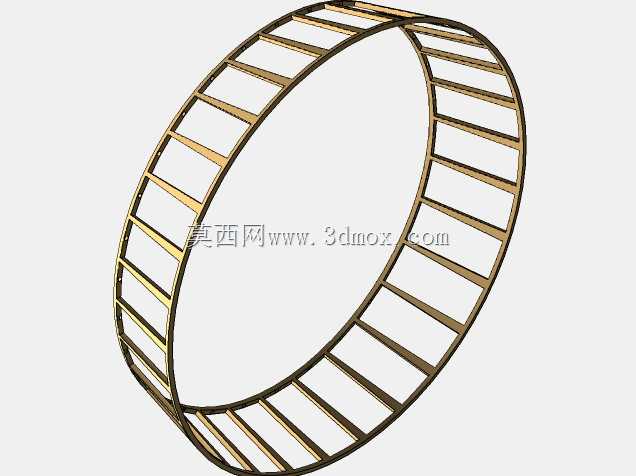

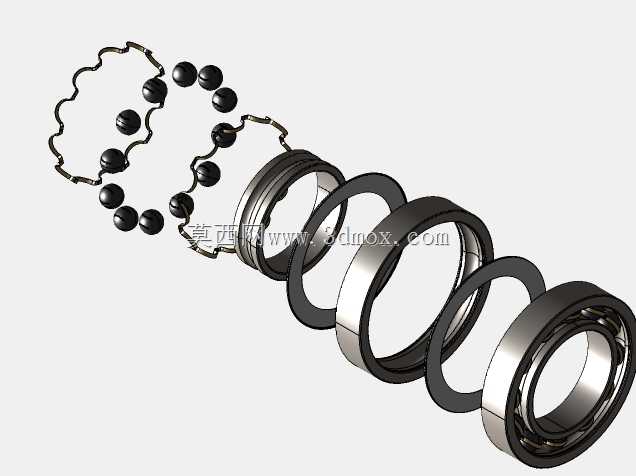

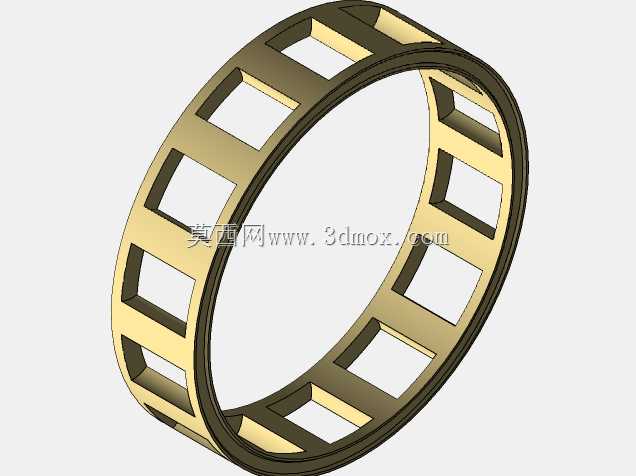

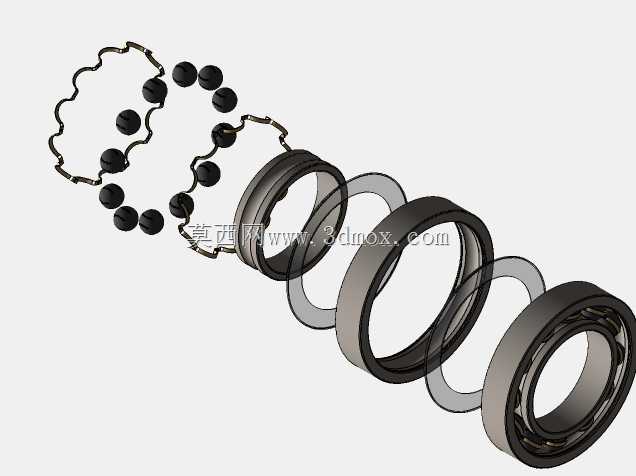

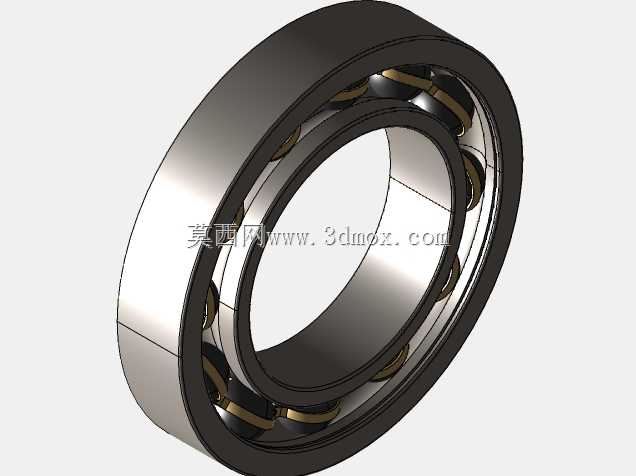

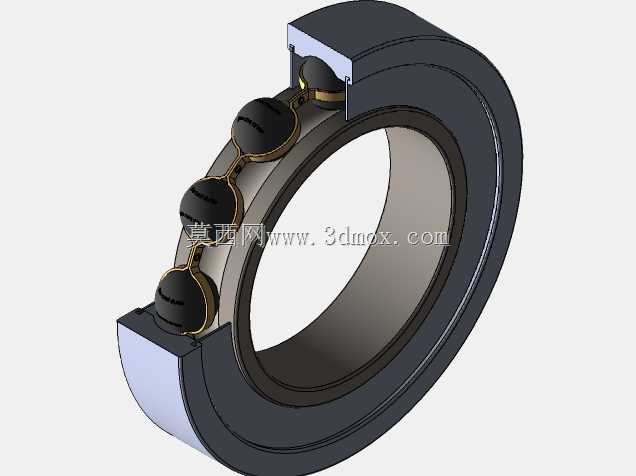

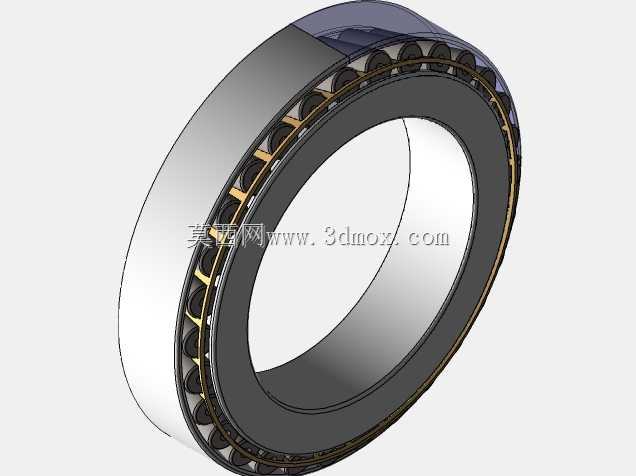

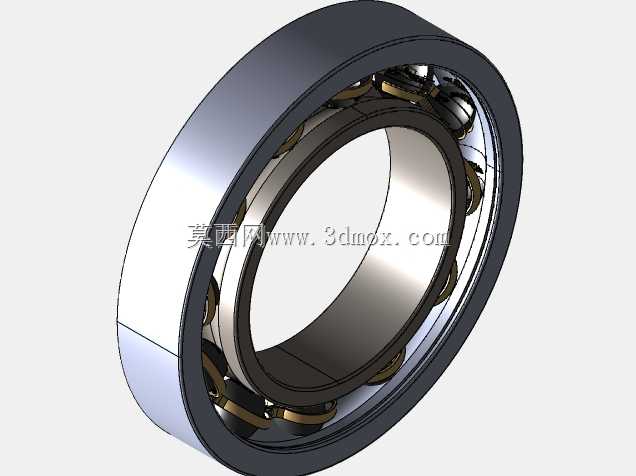

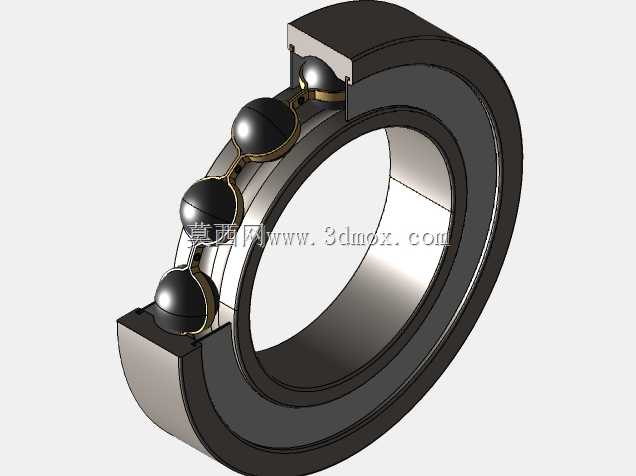

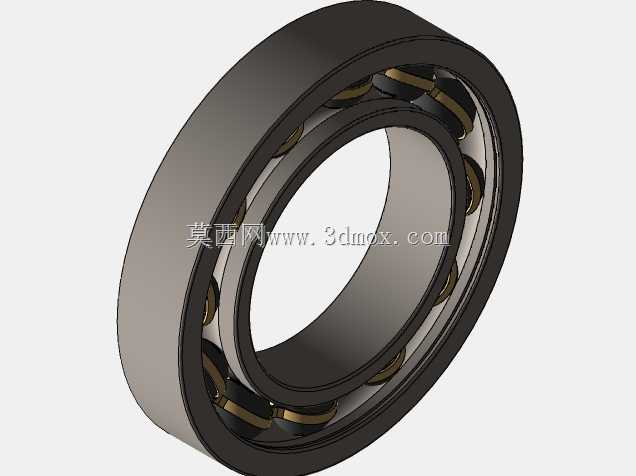

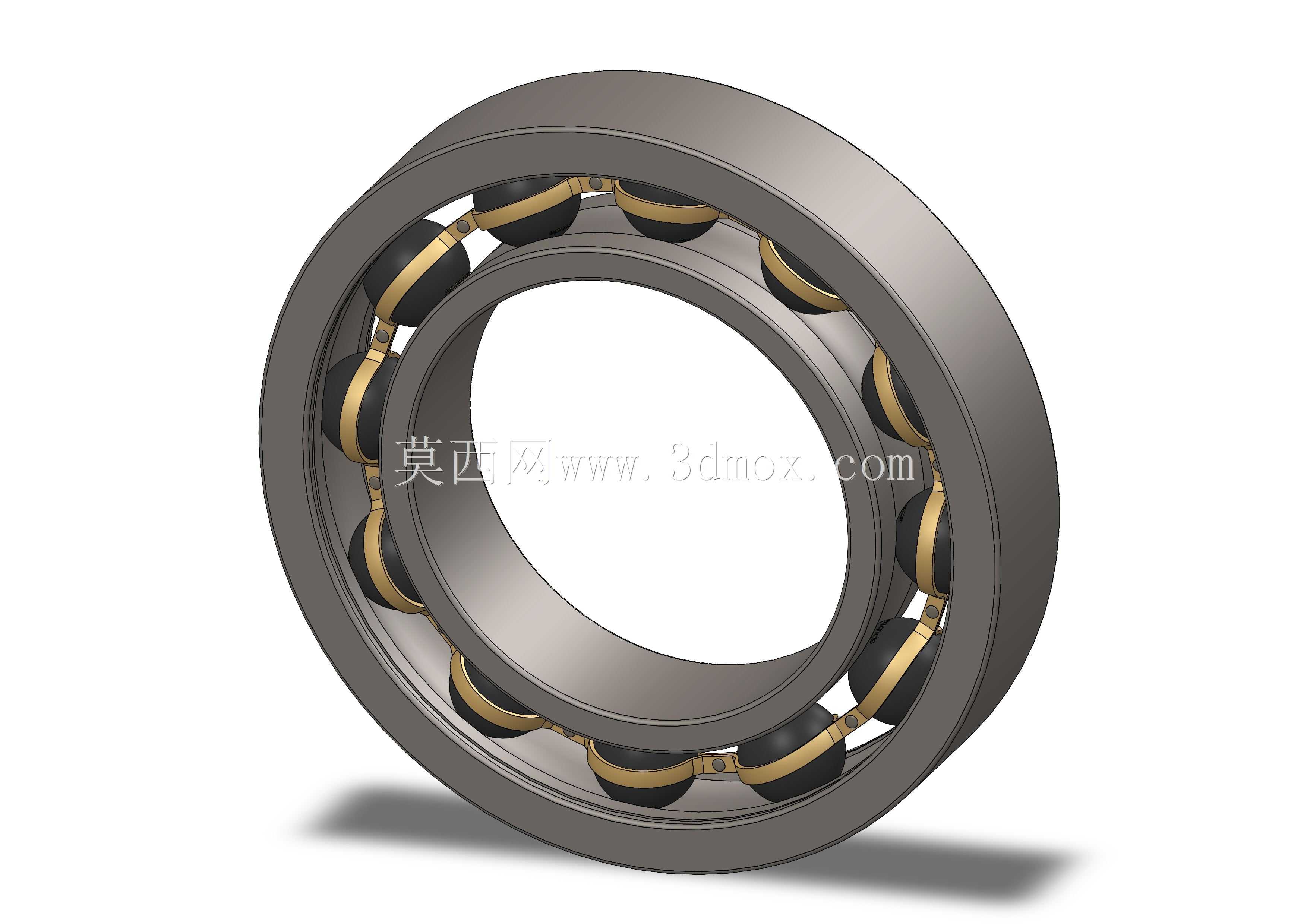

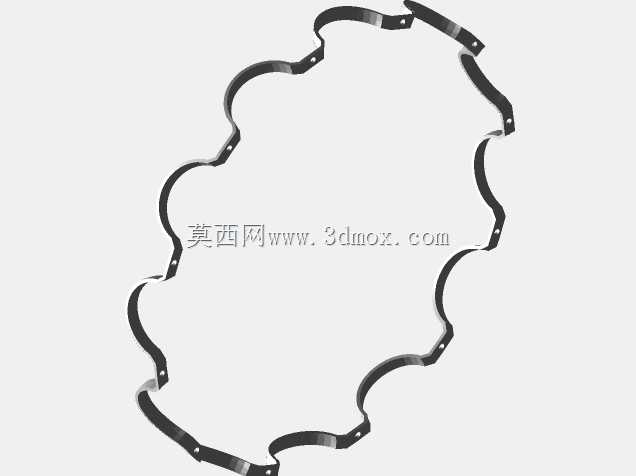

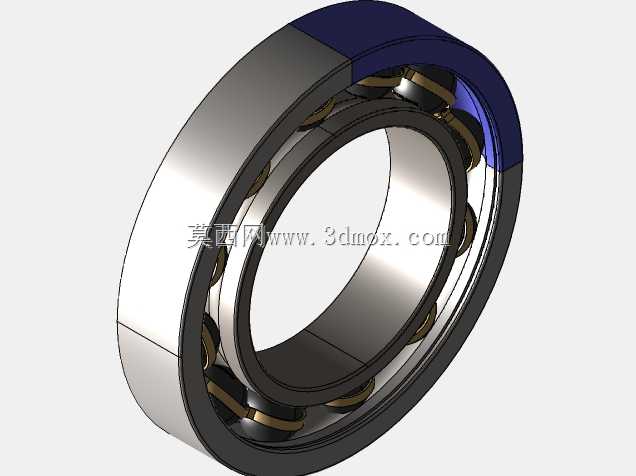

　　从实际应用场景来看，不同结构的轴承对应完全不同的安装边界与载荷耐受能力：常规深沟球类轴承主要承担纯径向载荷，适用于低转速、轴向窜动余量小的传动部位，比如小型传送带的从动辊支撑、民用电机的端盖转轴位置，这类轴承的内外圈滚道为圆弧对称结构，滚动体与滚道的接触面积小，转动过程中的摩擦损耗更低，对应的安装座孔公差通常选用H7级过渡配合，轴颈配合公差选用k6级，能够保证轴承内圈与轴同步转动、外圈与座孔保持稳定支撑，不会出现跑圈磨损的问题。带保持架的角接触轴承则可以同时承担径向与单向轴向载荷，多用于需要承受轴向力的传动部位，比如水泵叶轮端的支撑、机床进给丝杆的固定端，这类轴承的安装需要严格控制预紧量，预紧力过大会导致滚动体与滚道的接触应力激增，运行过程中温升过快提前失效，预紧力不足则会出现转轴窜动，影响传动精度，建模过程中特意还原了保持架的兜孔间隙，每一个兜孔与滚动体之间预留了0.1-0.3mm的活动余量，保证滚动体在滚道内可以顺畅转动，不会出现卡滞。

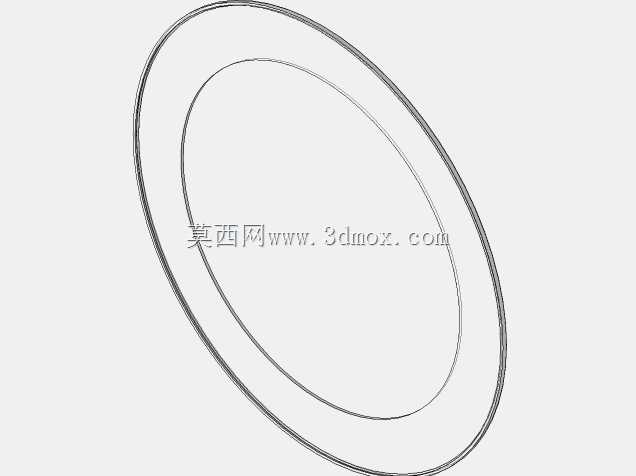

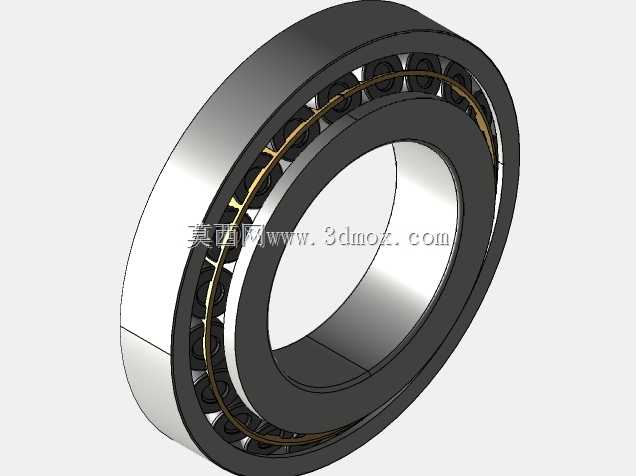

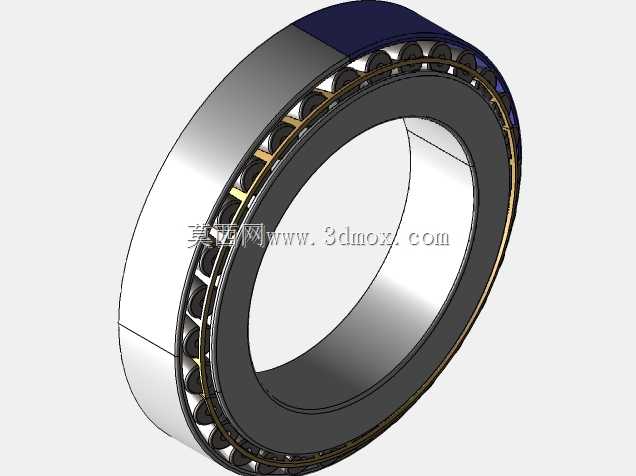

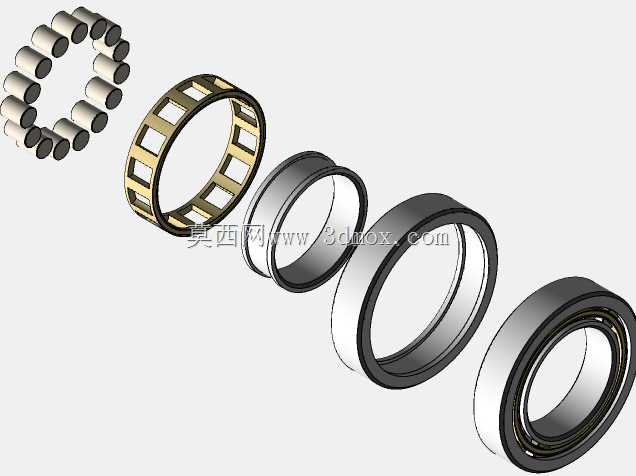

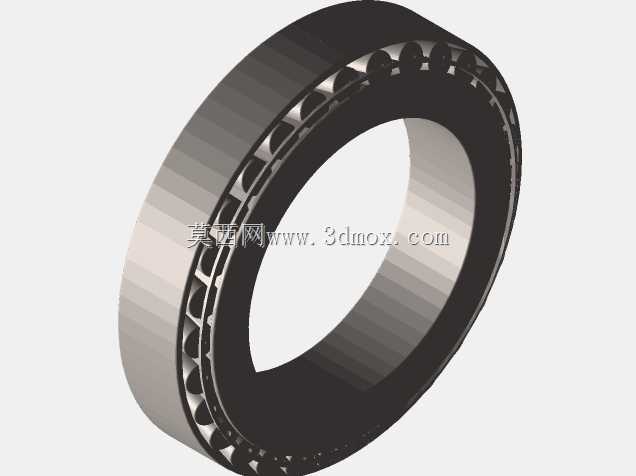

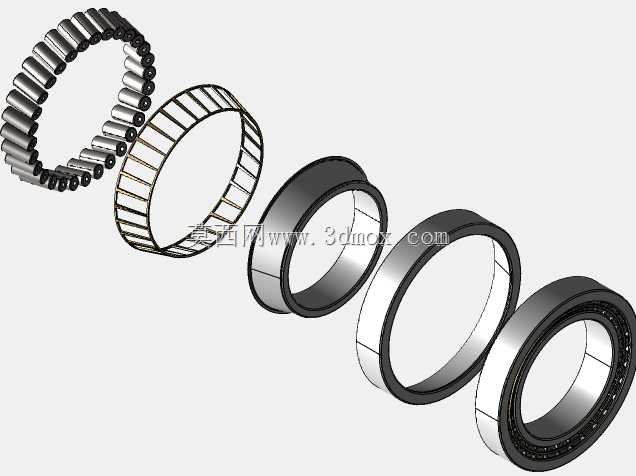

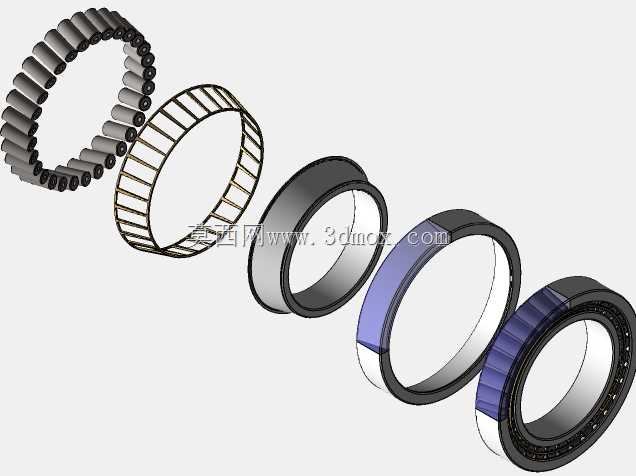

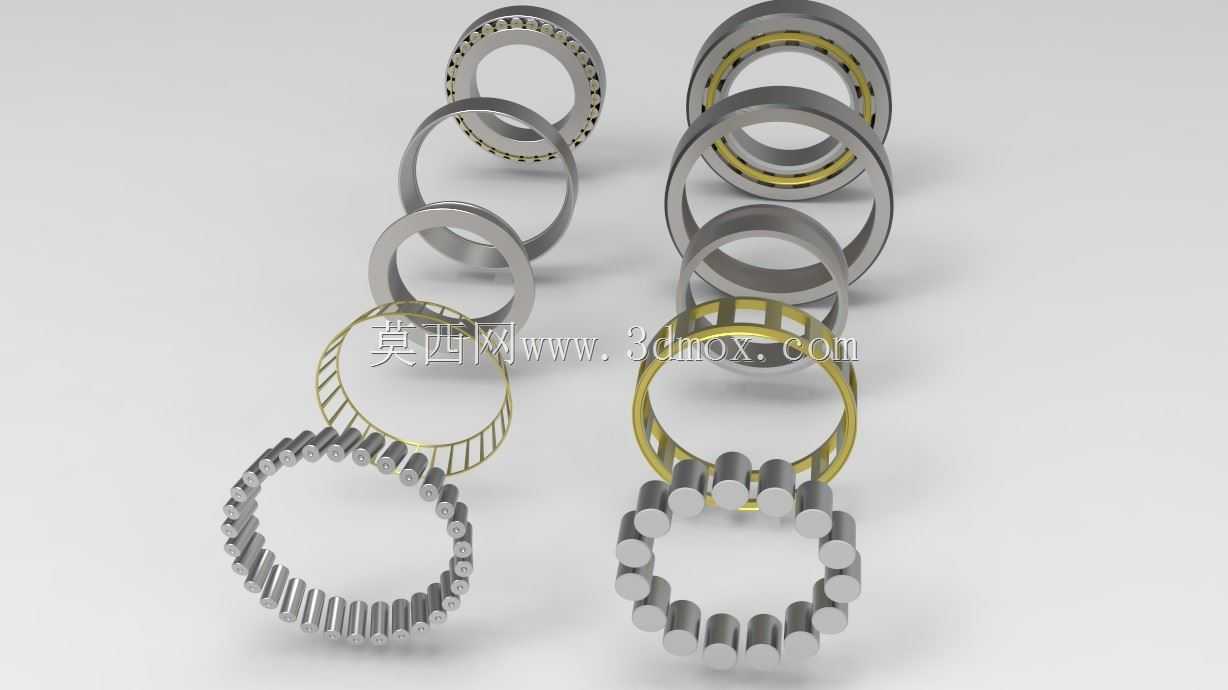

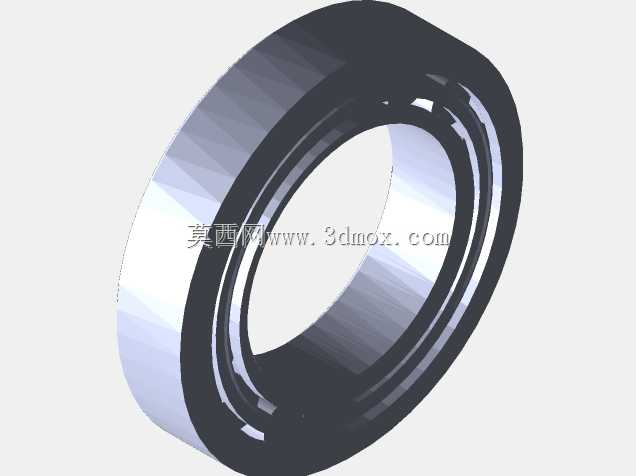

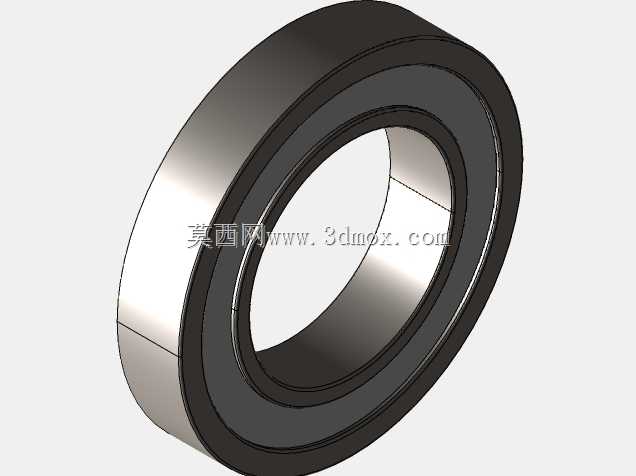

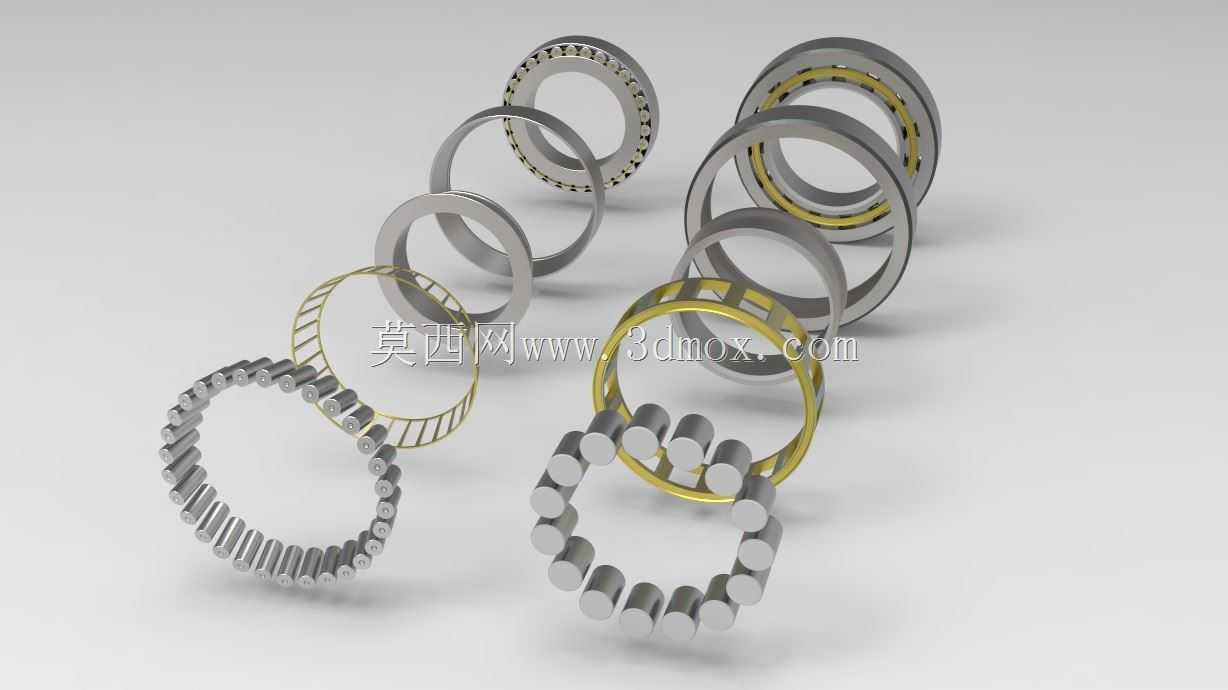

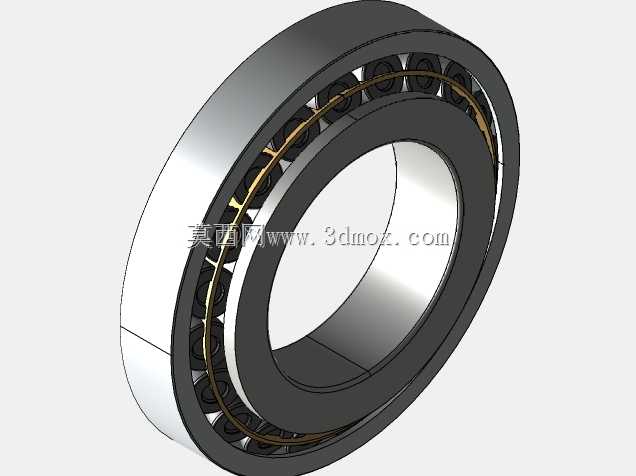

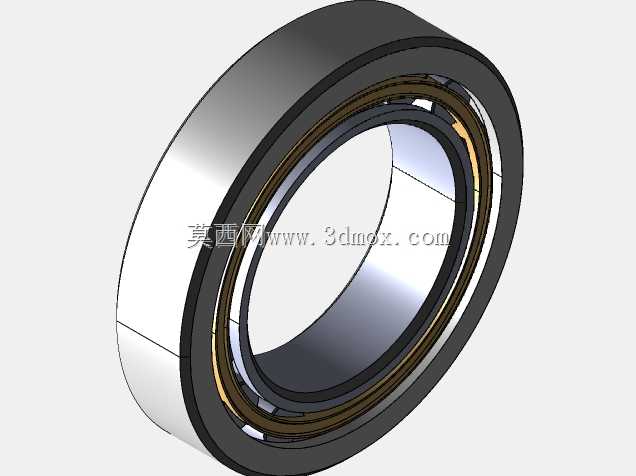

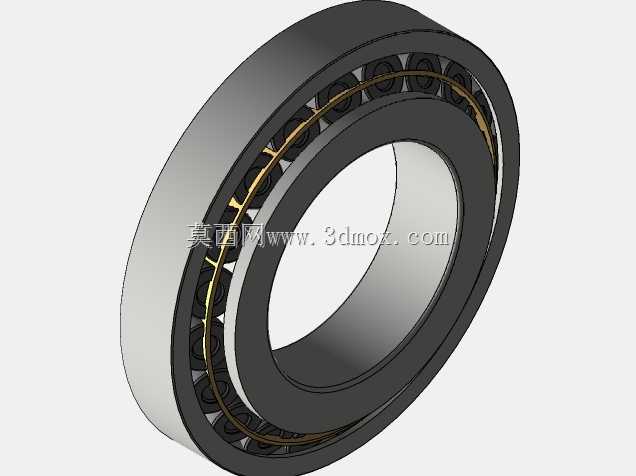

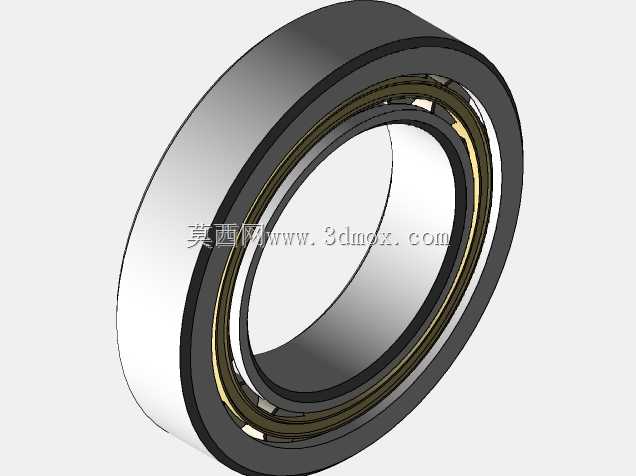

　　还有一类无保持架的满装滚柱结构，这类结构的滚动体数量更多，径向承载能力远高于同尺寸的带保持架轴承，多用于重载低速的工况，比如工程机械的铰接部位、重型输送线的主辊支撑，这类轴承的安装需要注意配合面的粗糙度要求，轴颈与座孔的表面粗糙度需要控制在Ra1.6以下，避免配合面的微观凸起造成轴承安装后出现偏载，局部滚动体受力过大出现碎裂。设计过程中针对不同轴承的密封需求也做了结构区分，部分带防尘盖的轴承结构在内外圈的侧边预留了密封槽位，可以适配橡胶密封圈或者金属防尘盖，阻挡外界的粉尘、切削液进入轴承滚道内部，延长轴承在恶劣工况下的使用寿命，比如在机加工设备的主轴部位，切削液与金属碎屑很容易侵入轴承内部，带接触式橡胶密封的轴承就可以有效阻隔杂质，避免滚道出现压痕磨损。

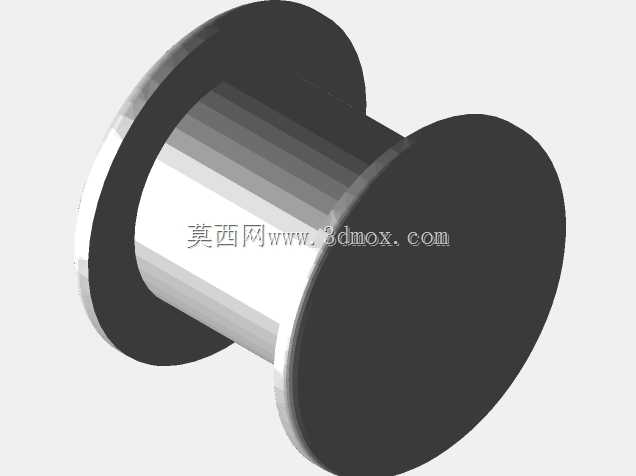

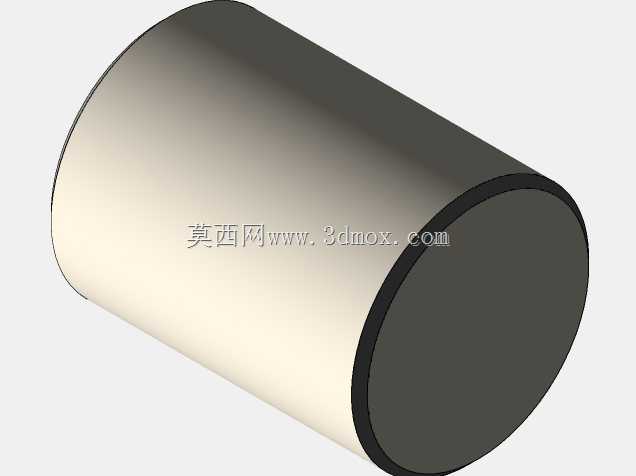

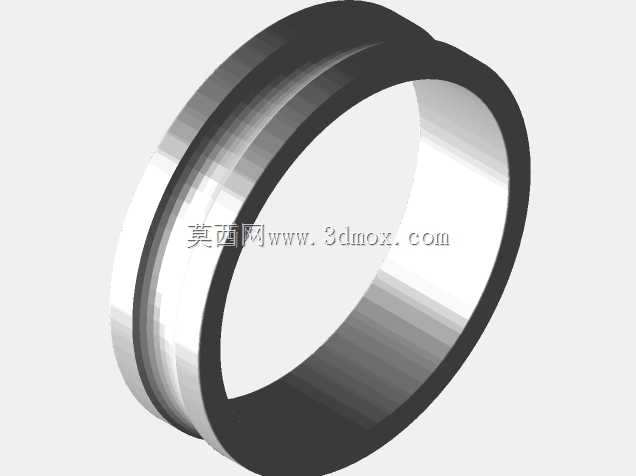

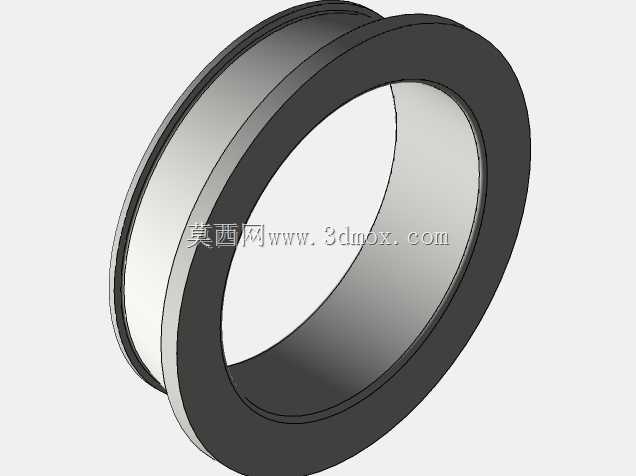

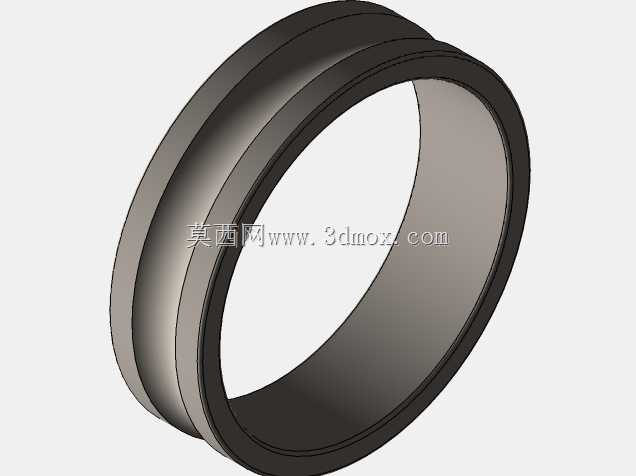

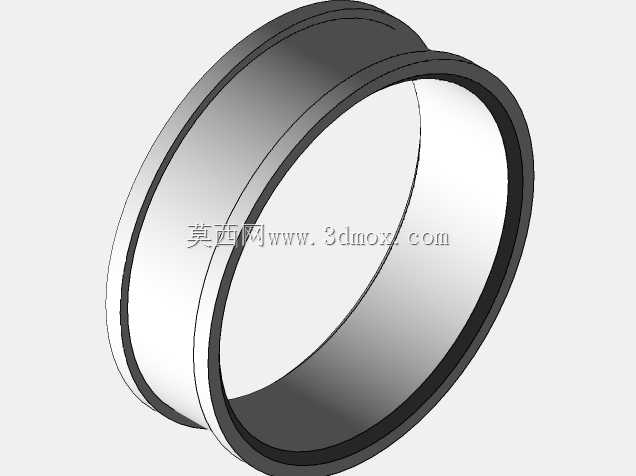

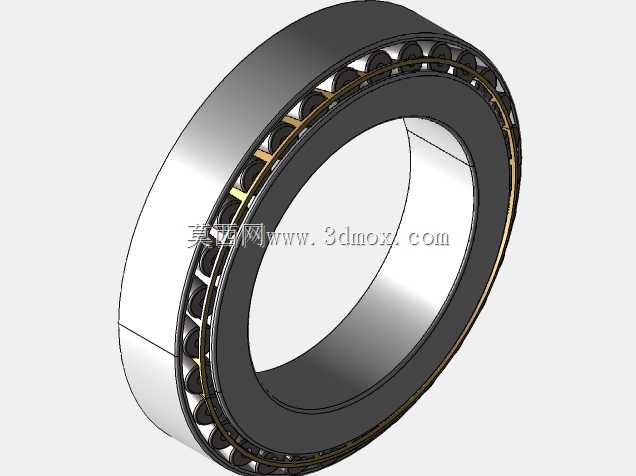

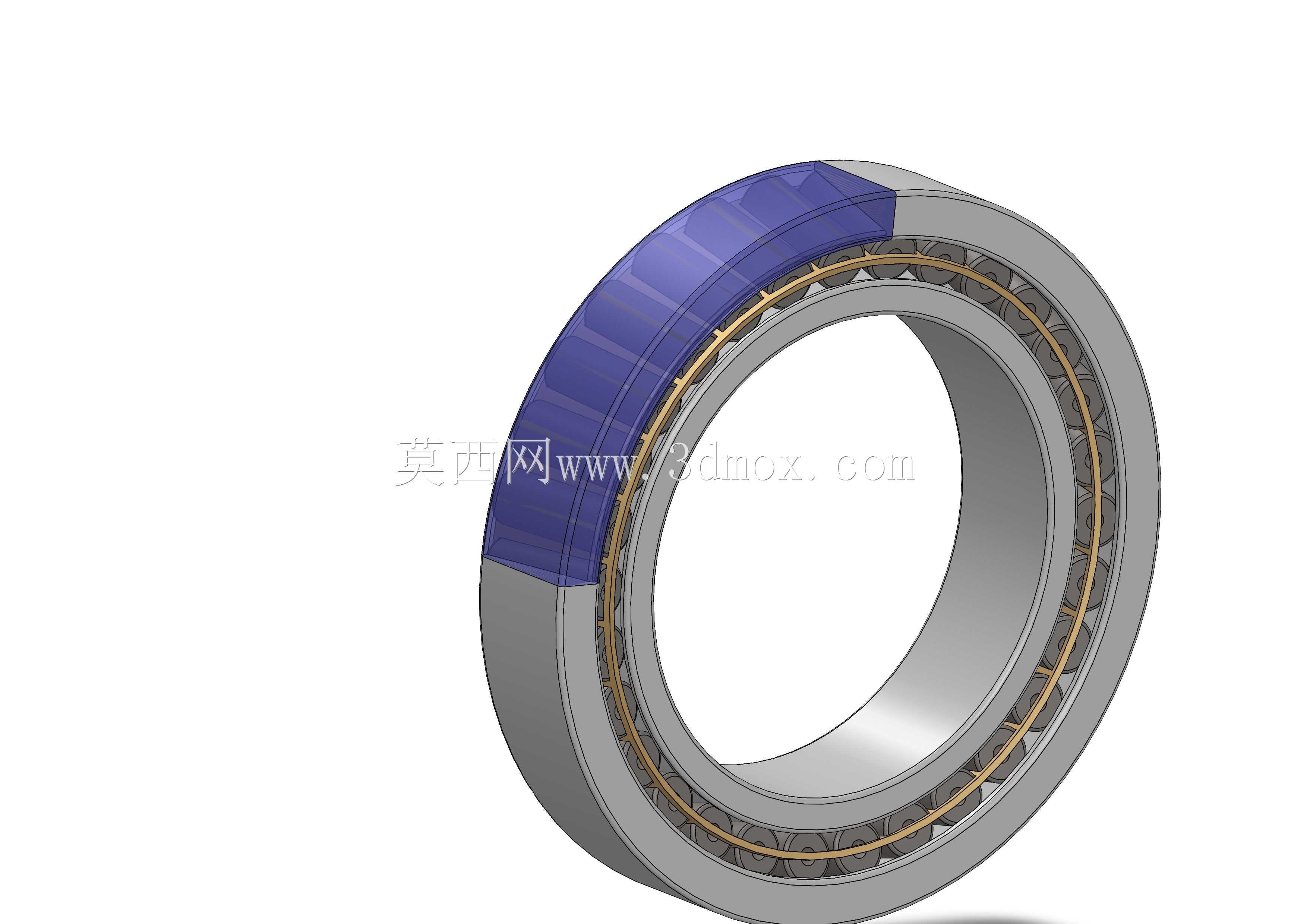

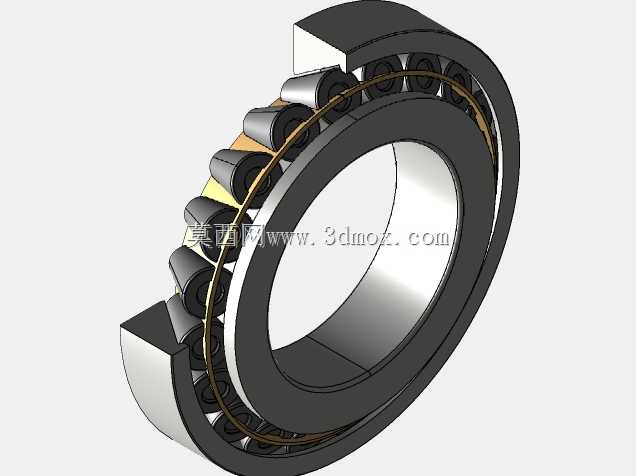

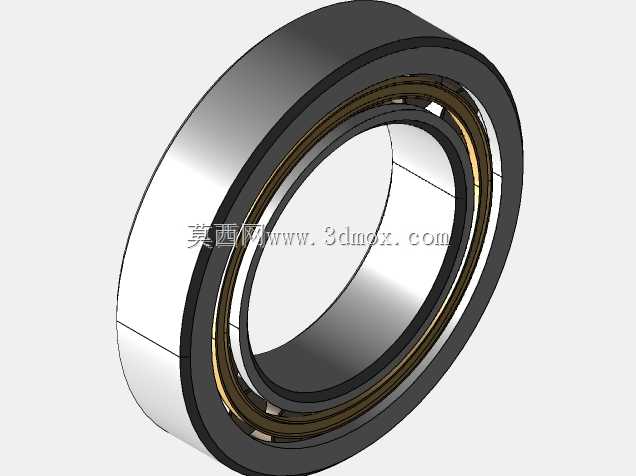

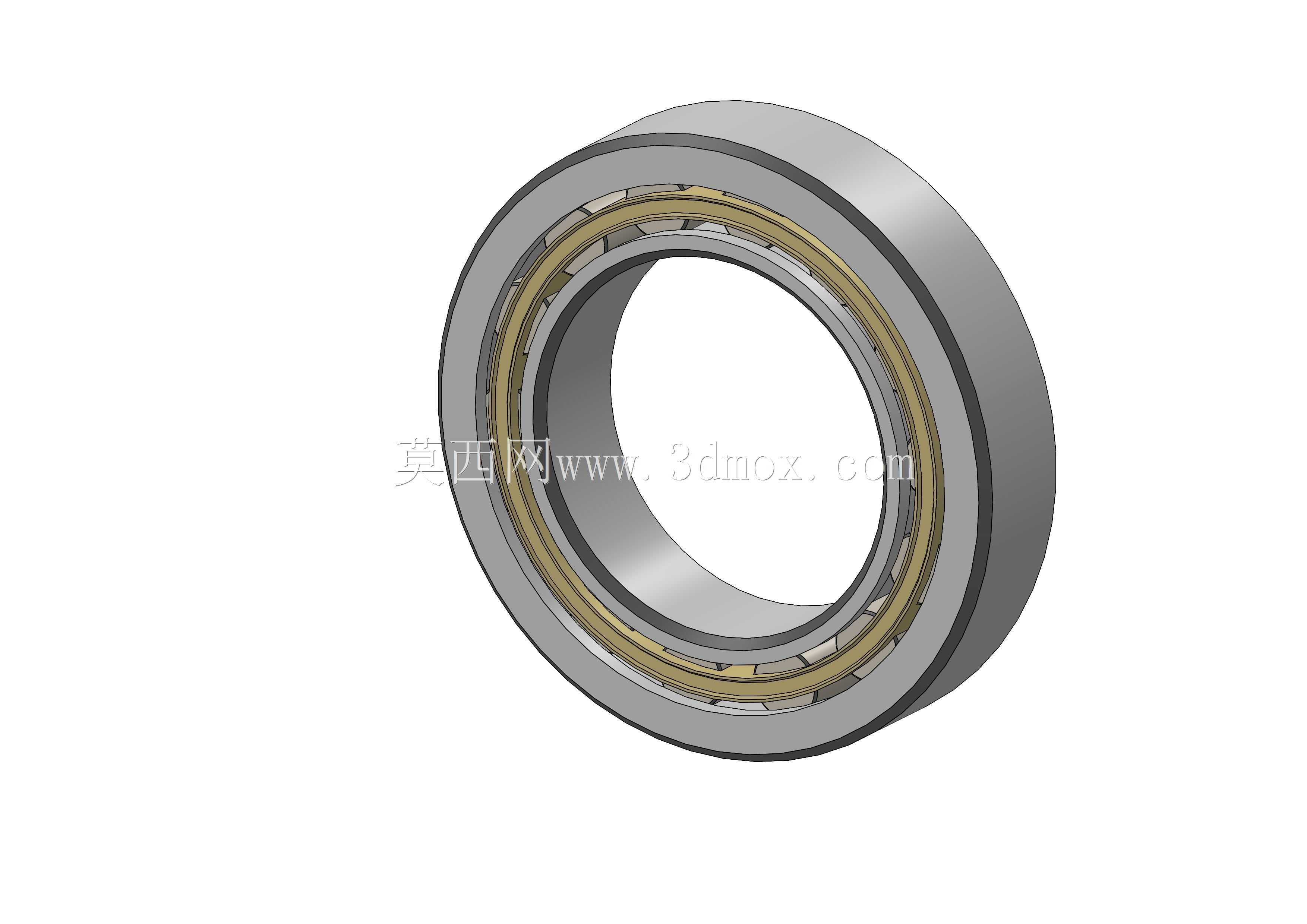

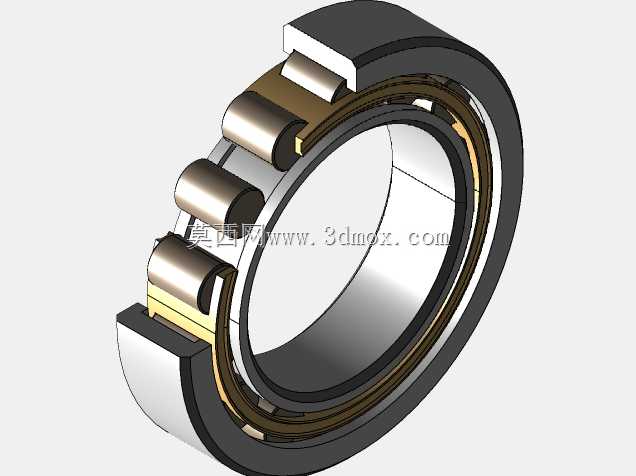

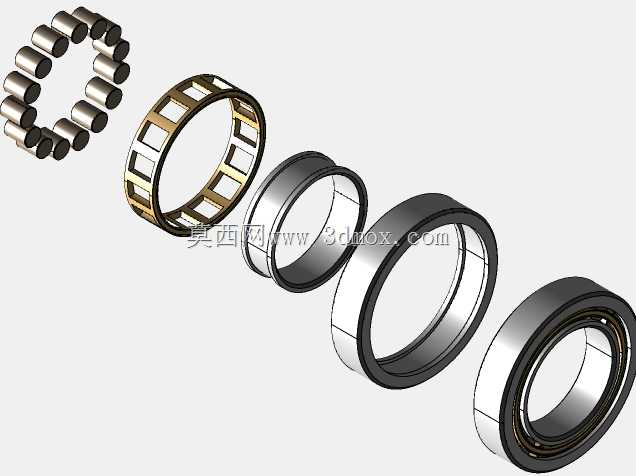

　　从建模的结构逻辑来看，所有轴承的滚动体排布都严格遵循圆周等分原则，相邻滚动体之间的间隙根据轴承尺寸不同控制在滚动体直径的0.1-0.2倍之间，既保证足够的承载能力，也避免滚动体之间出现直接摩擦。内外圈的滚道曲率半径根据轴承类型做了差异化设计，深沟球轴承的滚道曲率半径通常取滚动体直径的0.52-0.53倍，保证滚动体与滚道之间有合适的接触面积，同时不会因为接触面积过大造成摩擦阻力升高；角接触轴承的滚道则带有固定的接触角度，常见的15度、25度、40度接触角分别对应不同的轴向载荷承受能力，建模时还原了接触角的角度公差，保证安装后钢球的接触点位置符合设计要求。滚子类轴承的滚动体为圆柱形态，滚道为直筒结构，滚动体与滚道的接触为线接触，承载能力比点接触的球轴承更高，但是对轴的挠度容忍度更低，安装时需要严格控制轴的同轴度误差，避免出现边缘载荷造成滚道局部磨损。

　　在实际设备的选型匹配过程中，除了轴承本身的额定动载荷、额定静载荷参数需要满足工况要求之外，安装边界的尺寸匹配也至关重要，轴承的内圈孔径、外圈外径、宽度尺寸都需要与轴颈、座孔的设计尺寸严格对应，轴肩与孔肩的高度需要低于轴承内圈、外圈的倒角高度，保证轴承安装到位后端面可以与轴肩、孔肩完全贴合，不会出现安装间隙。同时轴肩与孔肩的位置需要预留足够的拆卸空间，方便后续维护时使用拉马拆卸轴承，不会因为轴肩过高导致拉马无法勾住轴承内圈，造成拆卸困难。这套轴承模型的结构细节完全还原了实际工业产品的尺寸规范，倒角、退刀槽、保持架结构都符合实际加工要求，可以直接用于设备装配的干涉检查、工况模拟，也可以作为非标轴承设计的参考模板，帮助结构设计人员快速完成传动部位的选型匹配与结构验证，减少重复建模的工作量，提升设计效率。在做整机装配仿真时，还可以基于这套模型添加对应的配合约束，模拟轴承转动过程中的间隙变化，验证轴系的同轴度、挠度是否在允许范围内，提前发现设计中存在的干涉、偏载问题，避免后续加工装配过程中出现不必要的返工。
