标准深沟滚珠轴承装配结构三维设计

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围最广的支撑类部件，从普通民用家电的电机转轴、输送线的托辊支撑，到工业减速机的输入输出轴、机床主轴的前端支撑，几乎所有存在相对旋转运动的机械结构中，都能见到这类标准件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数降到最低，减少动力传递过程中的无谓损耗，同时限制轴的径向与轴向窜动，保证轴上安装的齿轮、带轮、叶轮等功能部件始终处于设计要求的工作位置，避免因轴系偏移引发的传动卡顿、部件磨损加剧、设备振动超标等问题。

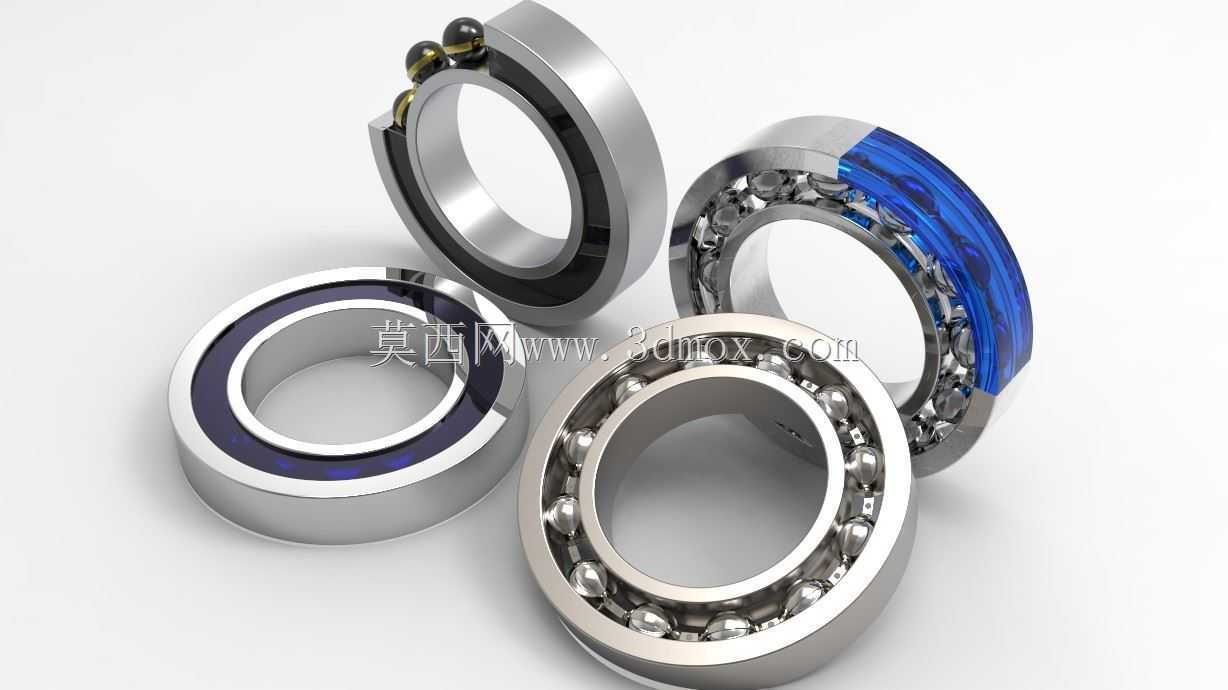

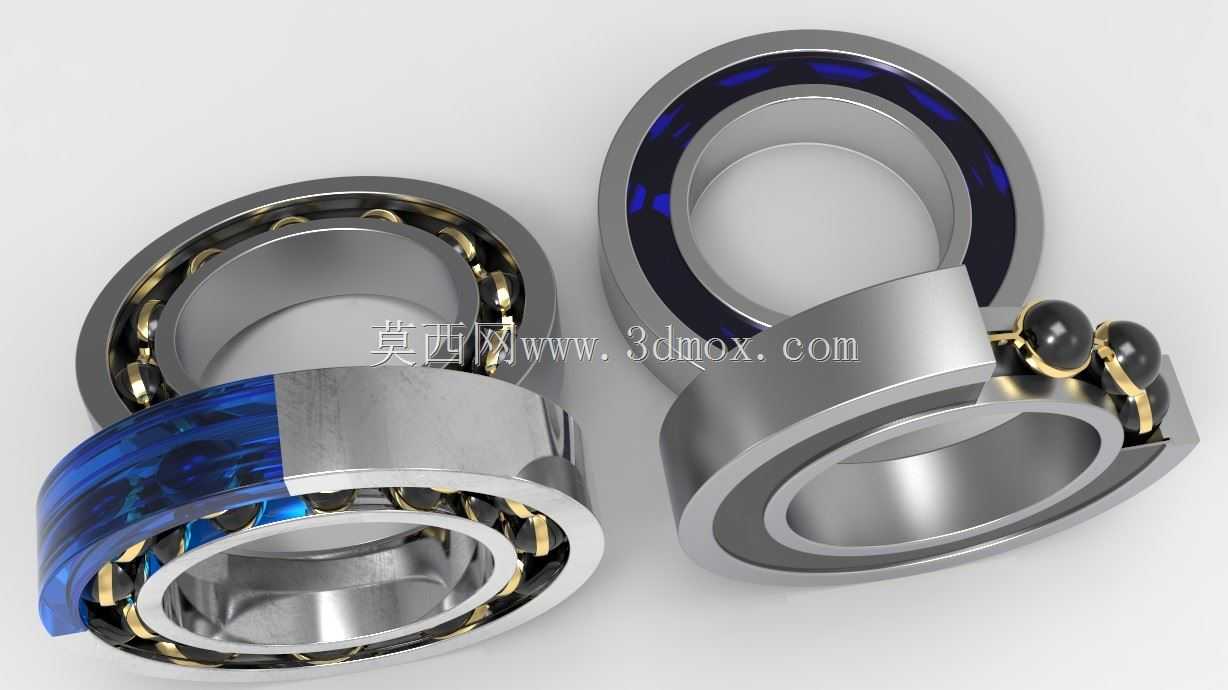

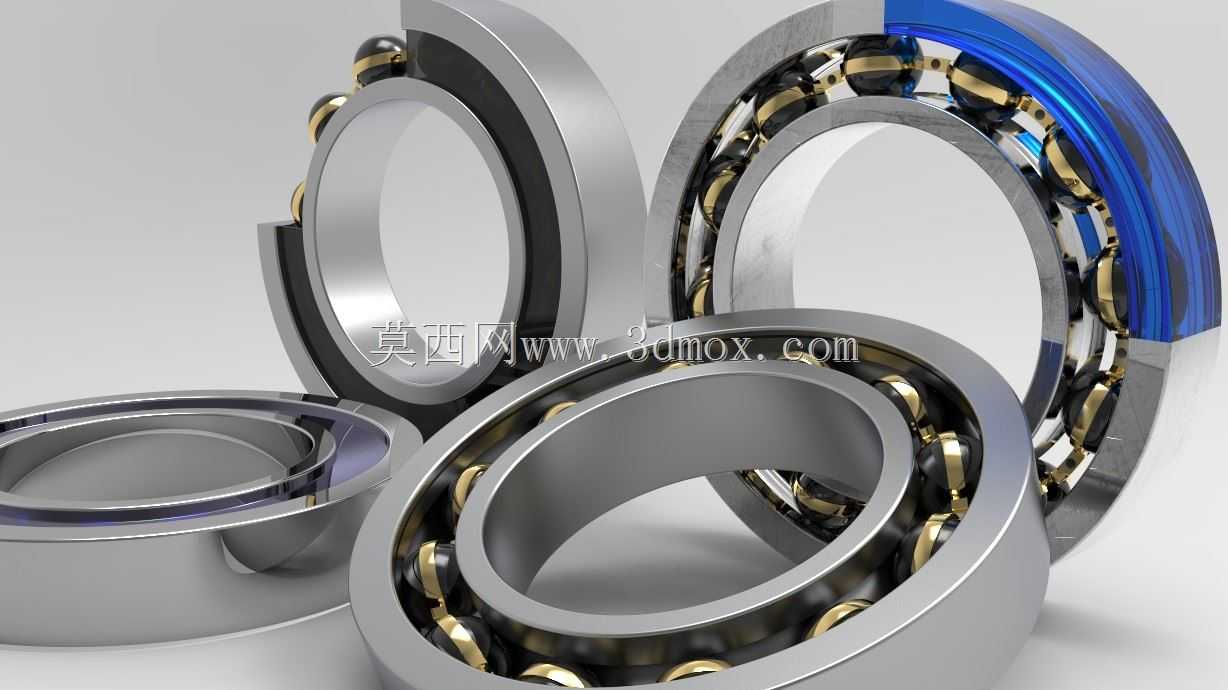

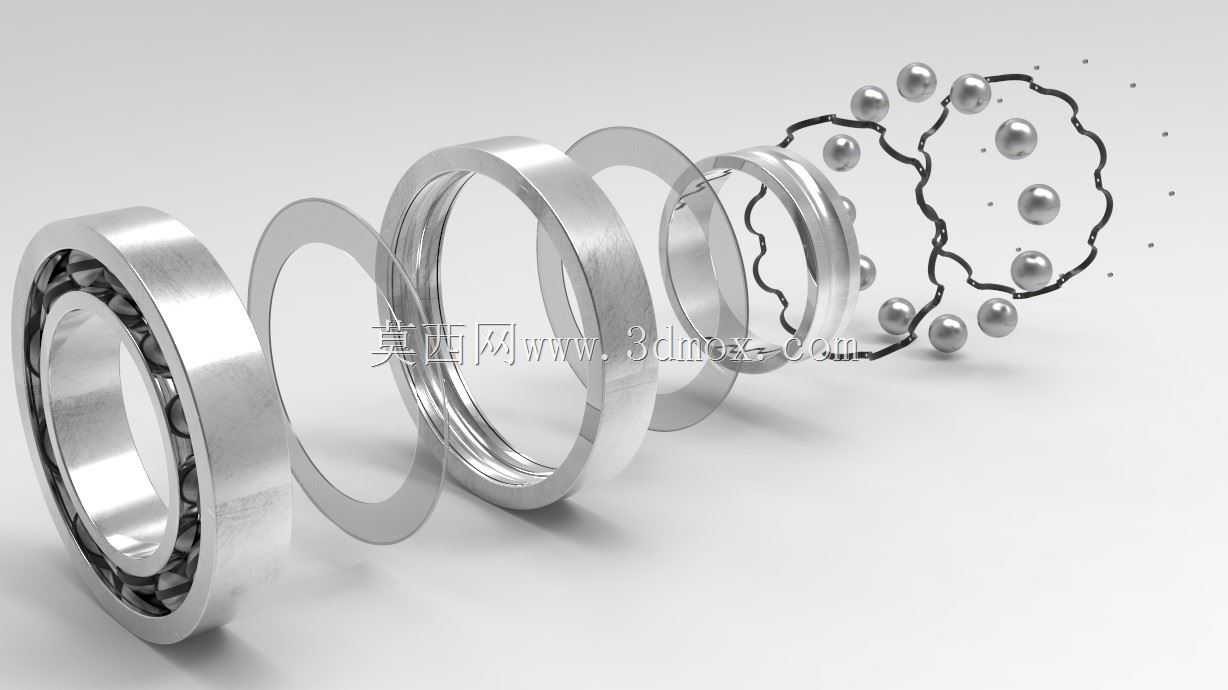

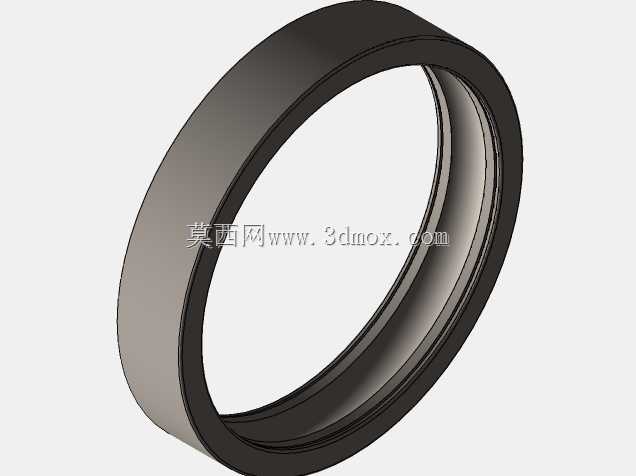

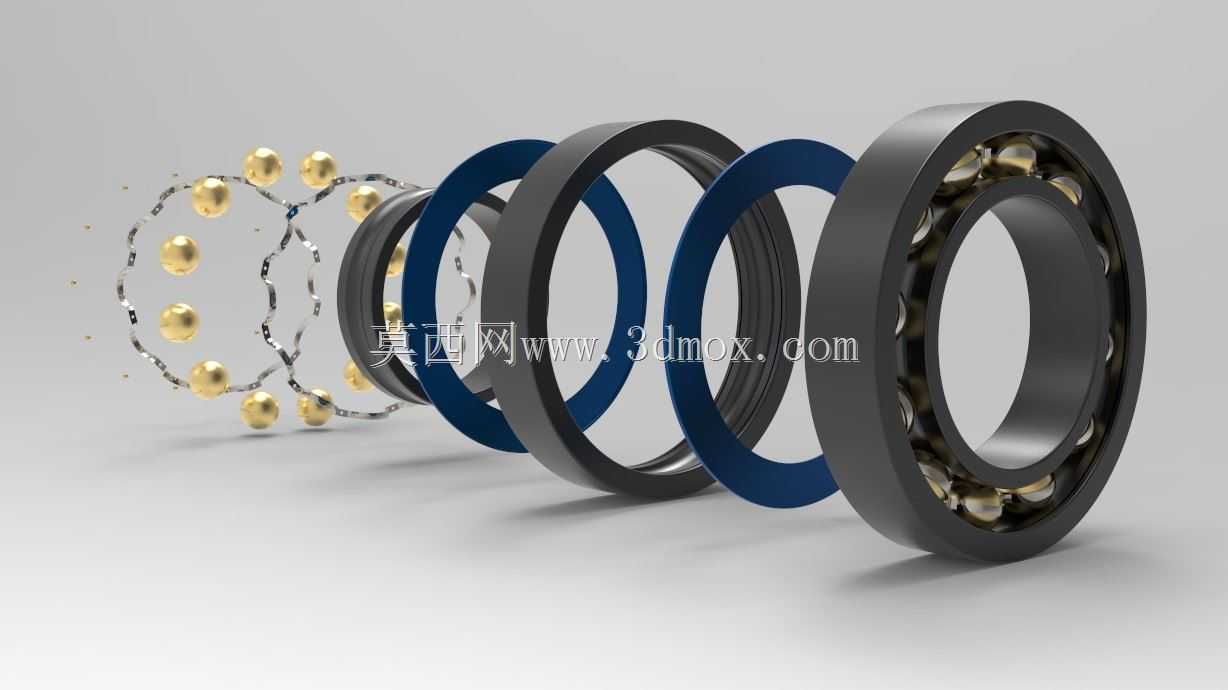

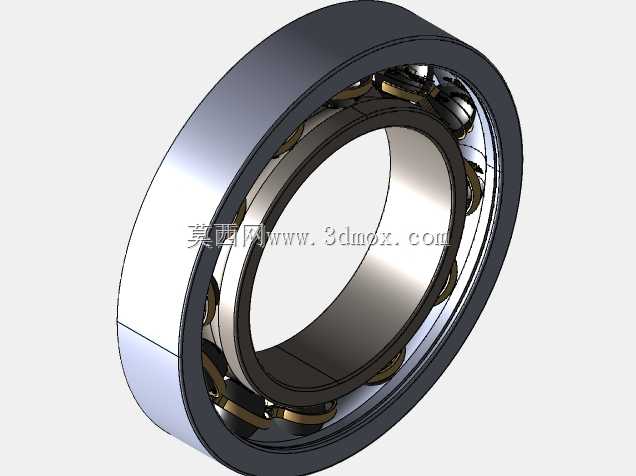

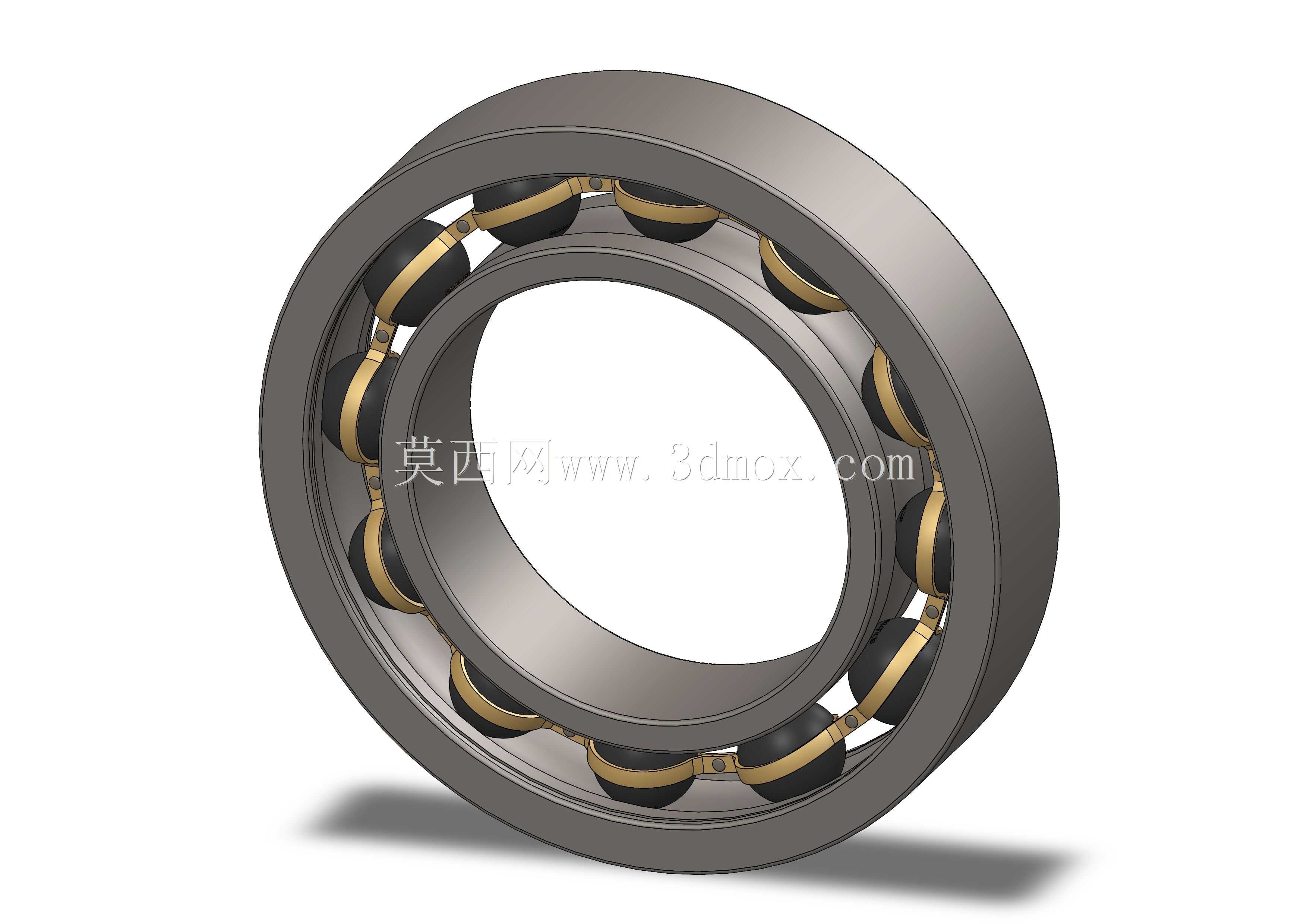

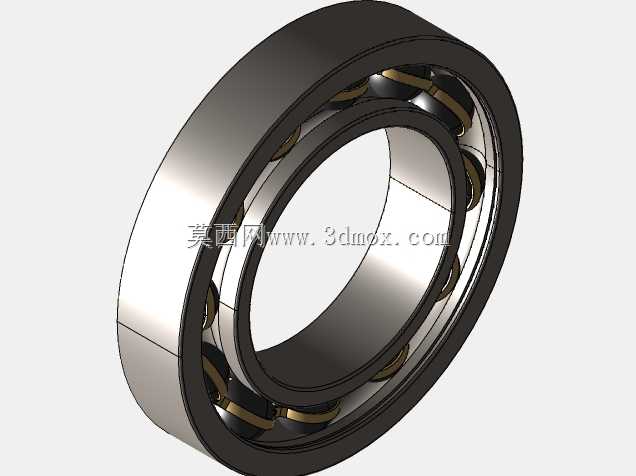

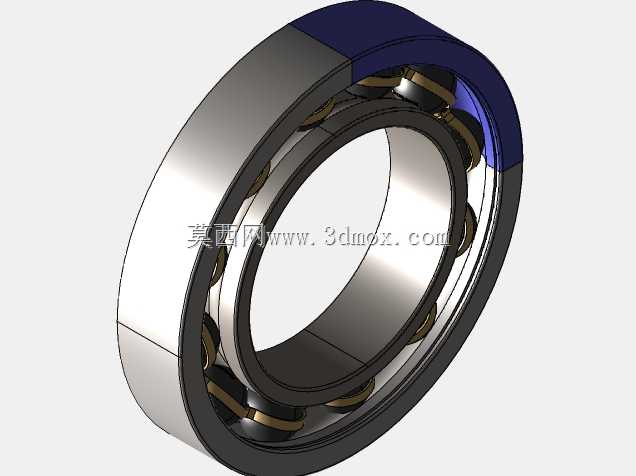

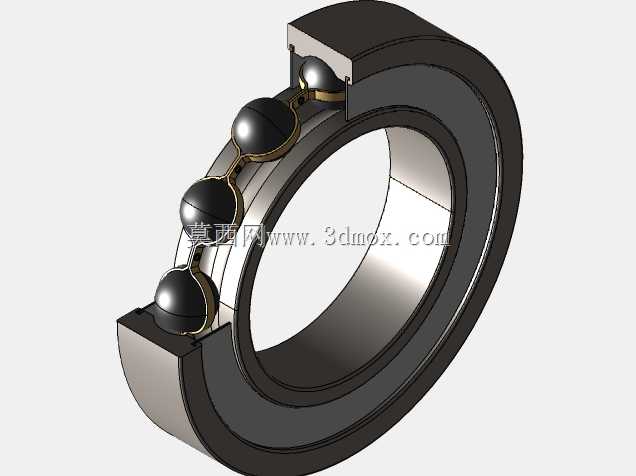

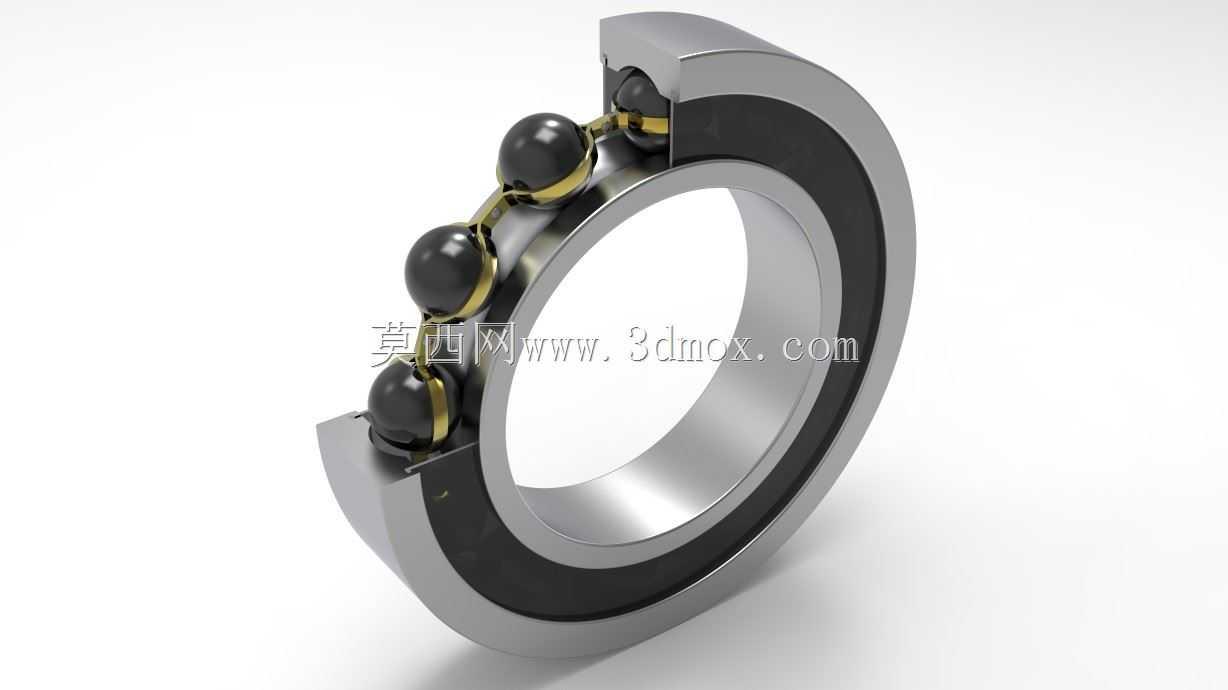

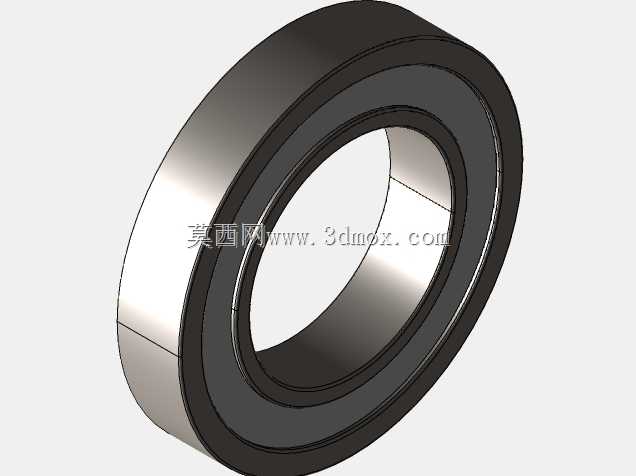

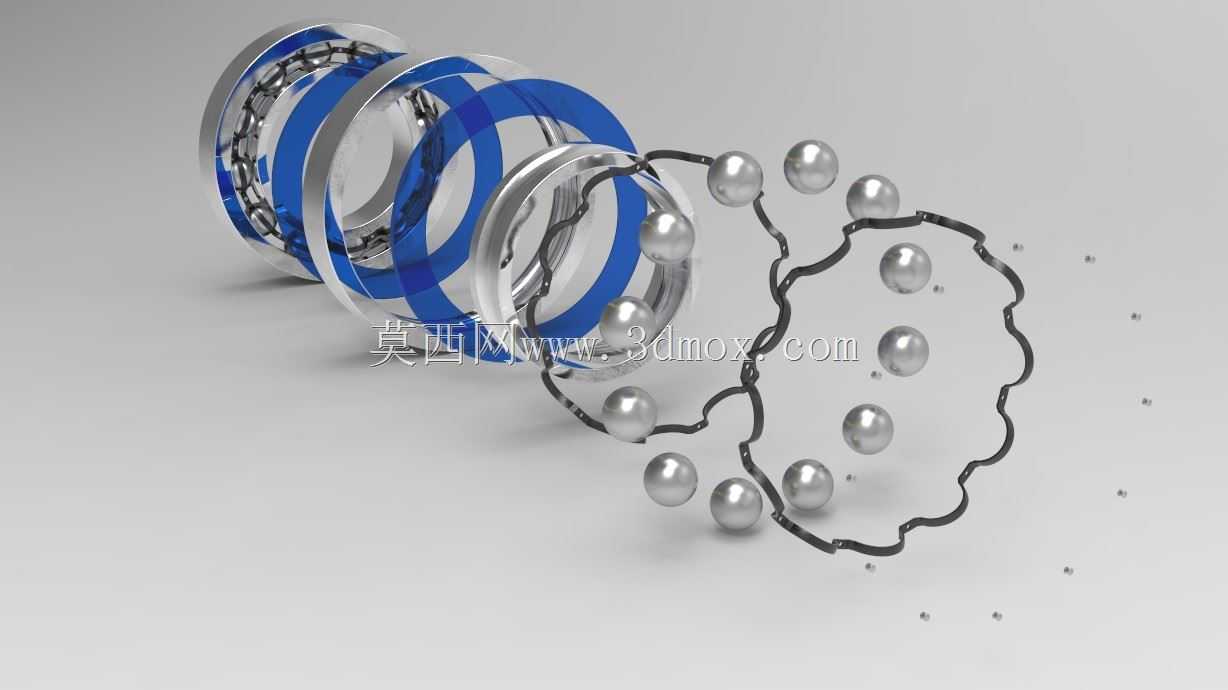

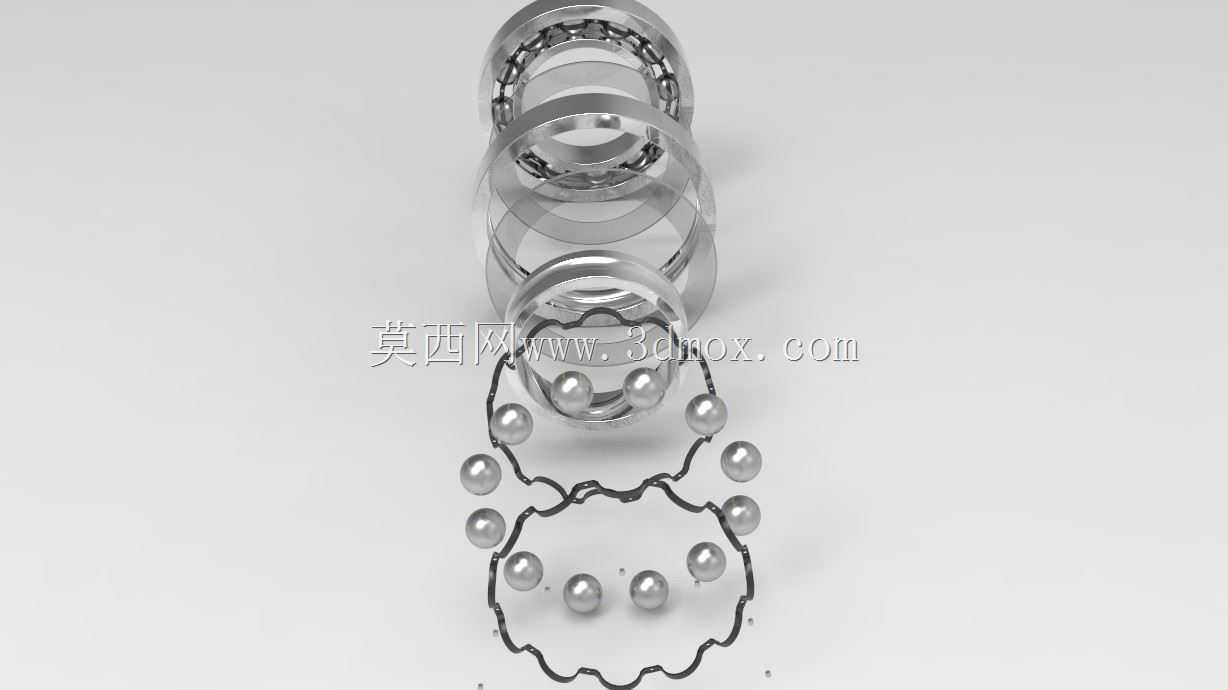

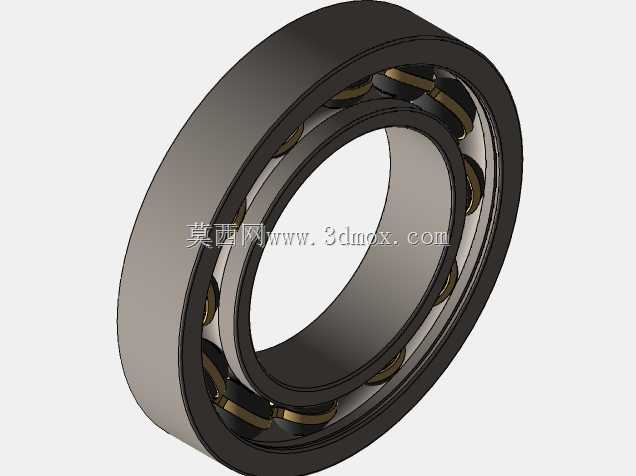

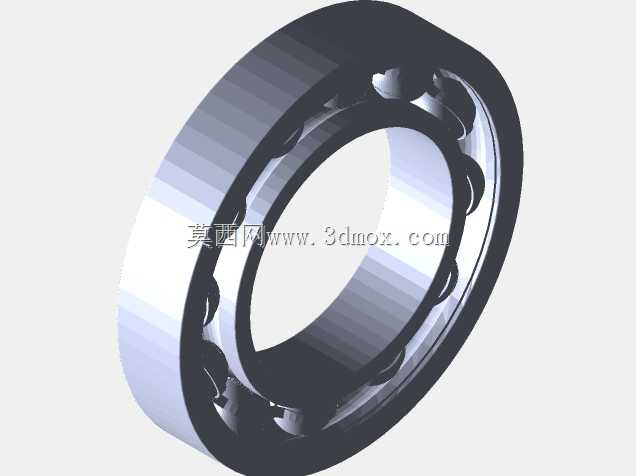

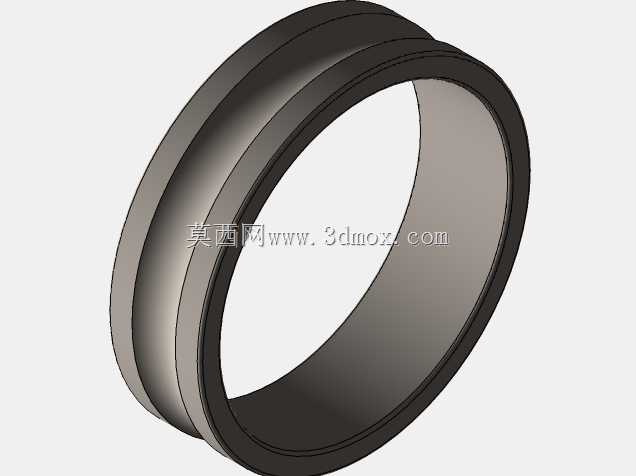

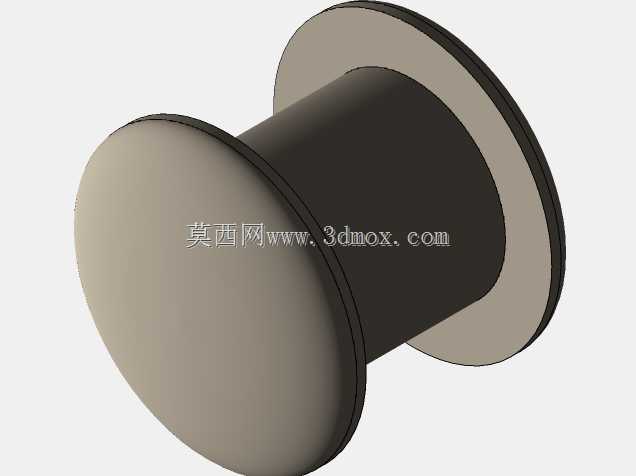

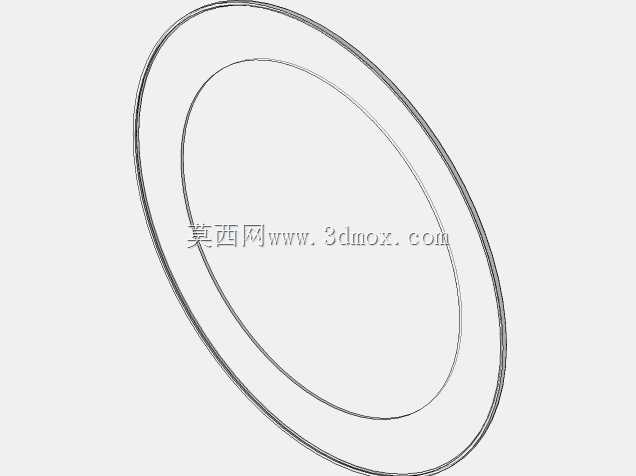

　　这套装配结构完全按照实际工业应用的标准尺寸构建，整体结构包含内圈、外圈、滚动钢球、保持架四个核心部分，没有多余的冗余结构，完全还原真实轴承的装配关系。设计过程中首先明确了各部件的配合边界：内圈的内孔与轴采用基孔制过渡配合，保证内圈能够随轴同步旋转，不会出现相对打滑磨损内孔表面；外圈的外圆柱面与轴承座安装孔采用基轴制间隙配合，方便装配过程中的压装操作，同时允许设备运行过程中因热胀冷缩产生的微小轴向位移，避免轴承内部产生额外的附加应力。

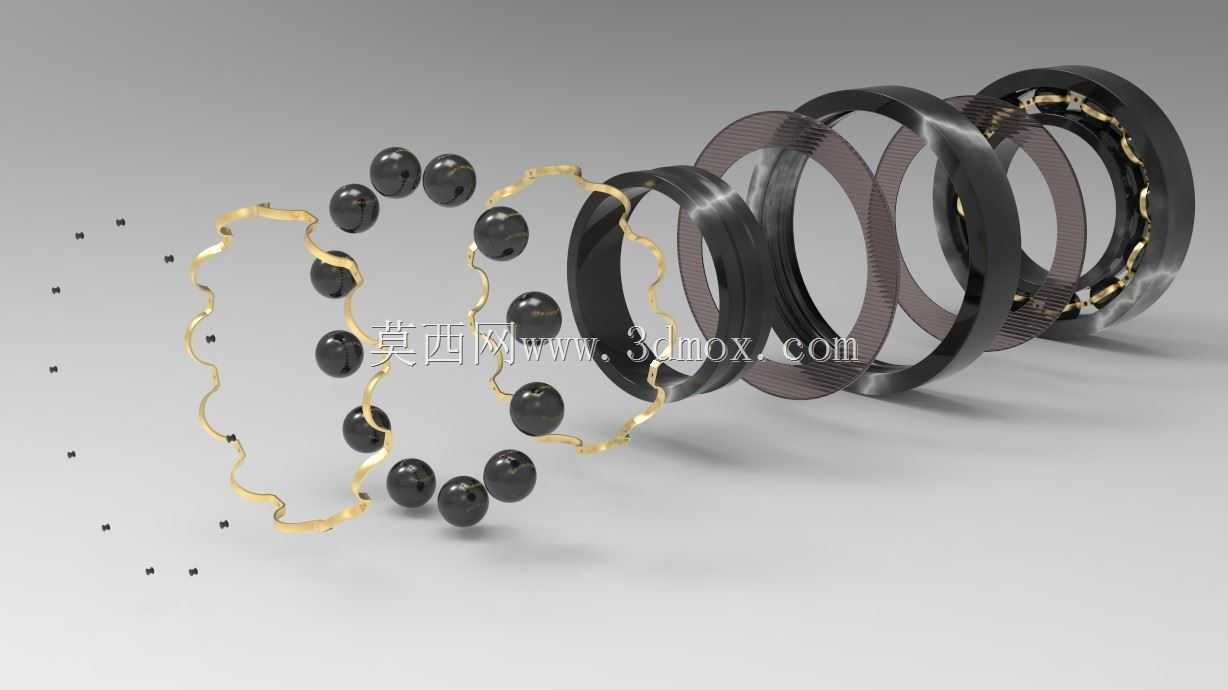

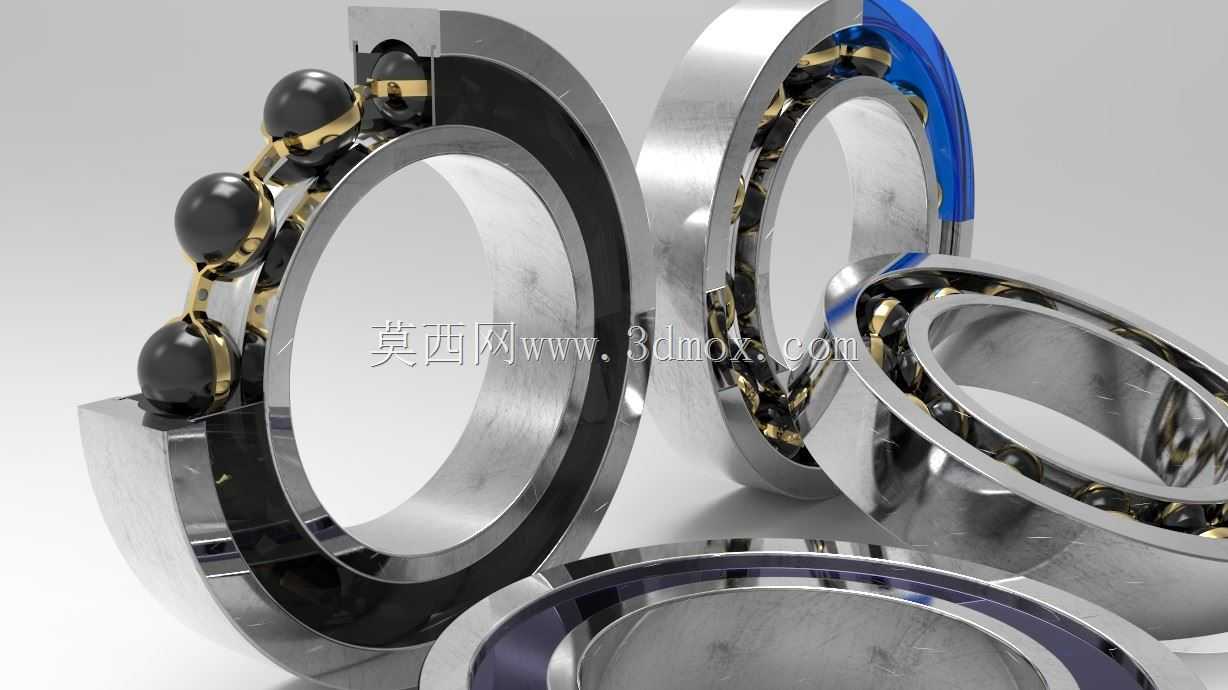

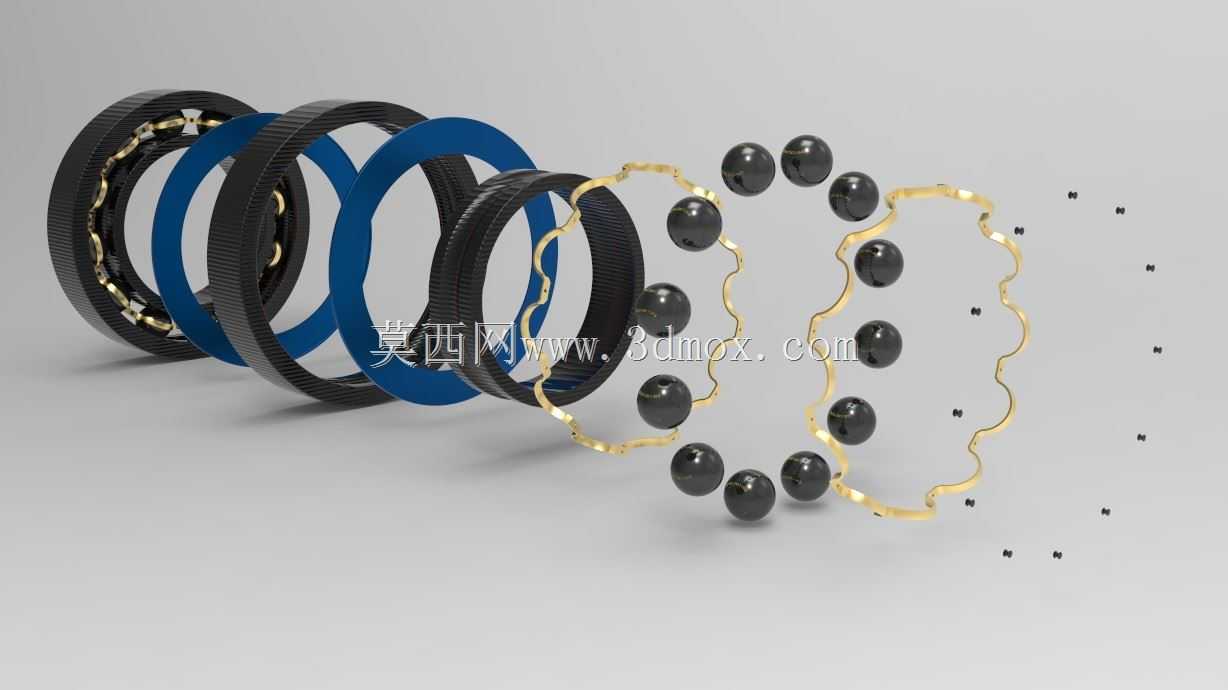

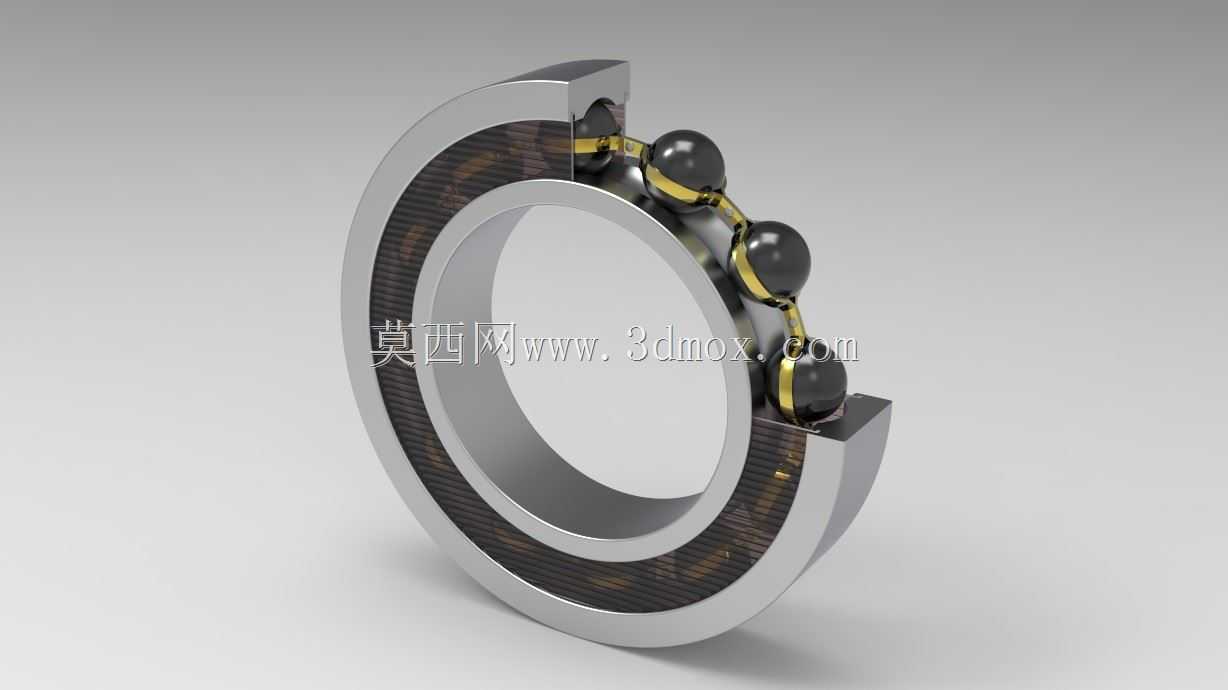

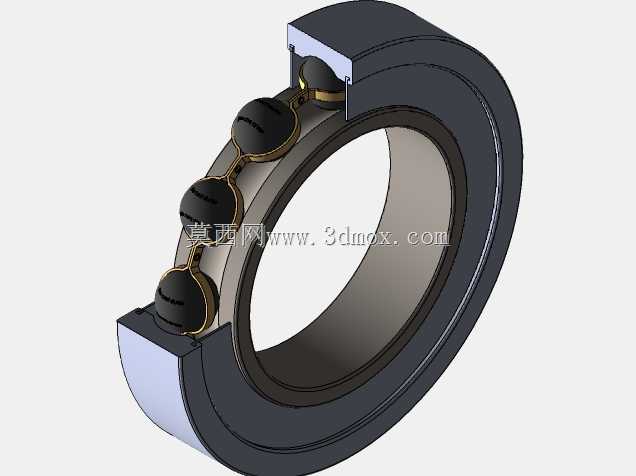

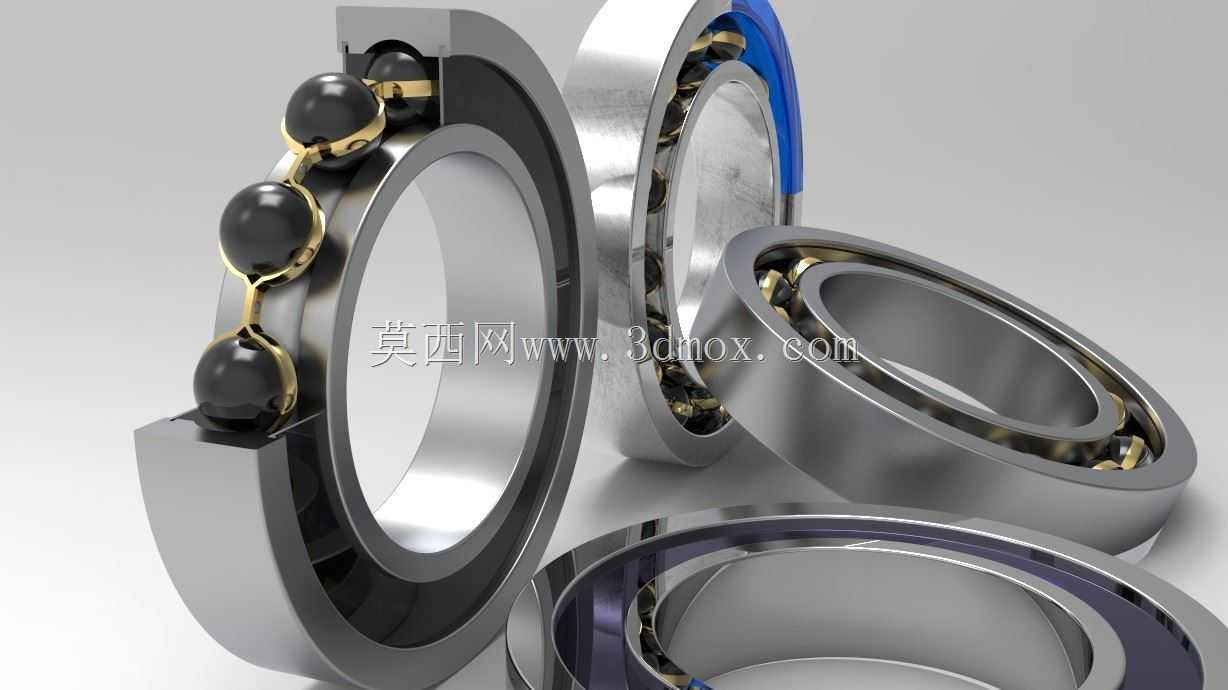

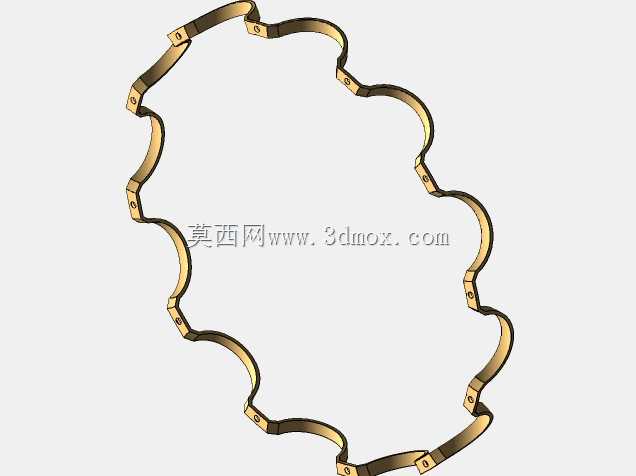

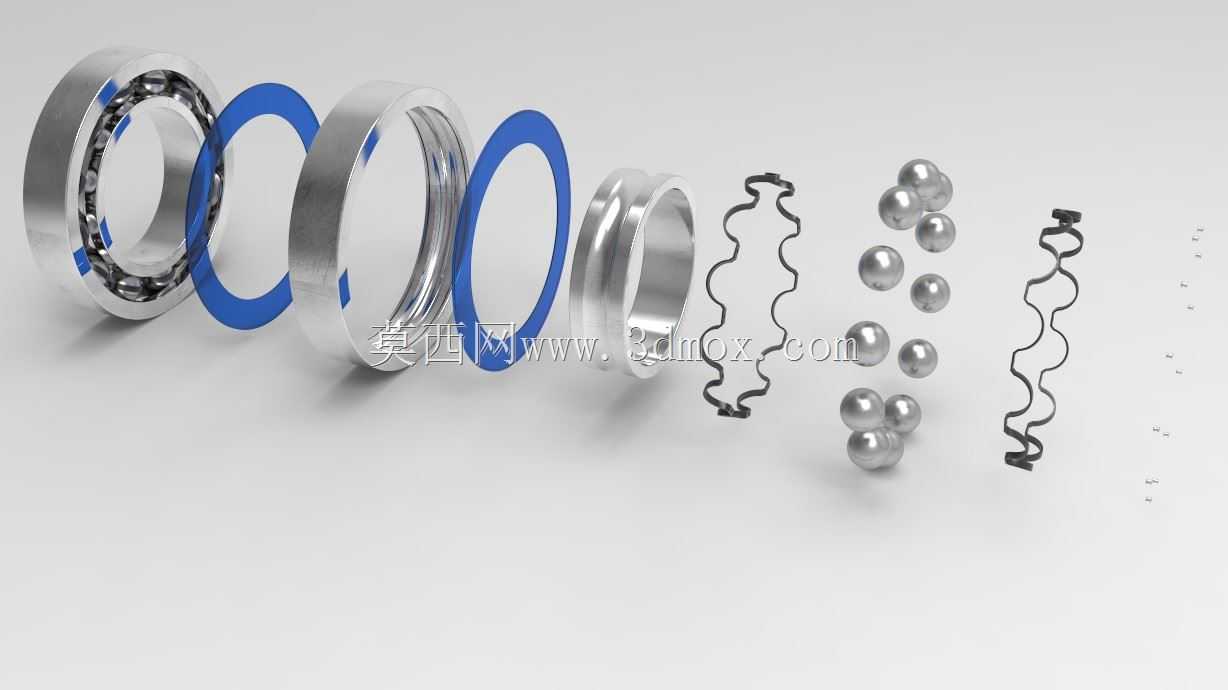

　　滚动体选用标准规格的钢制滚珠，沿内圈与外圈之间的滚道均匀排布，滚道的曲率半径略大于滚珠半径，既保证滚珠与滚道有足够的接触面积承载径向载荷，又能避免曲率完全匹配导致的滑动摩擦占比升高问题。保持架采用浪形冲压结构，将每颗滚珠分隔在独立的兜孔内，防止滚珠在运转过程中相互碰撞摩擦，同时保证所有滚珠沿滚道圆周方向均匀分布，避免载荷集中在局部几颗滚珠上，大幅提升轴承整体的额定动载荷与使用寿命。

　　从安装边界来看，这套轴承的轴向定位可以通过轴肩与轴承座孔的挡边实现，内圈的轴向定位高度不超过内圈厚度的三分之一，既保证定位的可靠性，又不会干涉后续密封件的安装空间；外圈的定位挡边高度同样控制在合理范围，方便后期维护时的拆卸操作，不会因为挡边过高导致拆卸时损伤外圈配合面。设计过程中还考虑了实际装配的工艺性，所有配合面的边缘都做了微小的倒角处理，避免压装过程中出现毛刺刮伤配合面、铁屑进入滚道内部的问题；滚道表面的建模精度达到了实际加工的粗糙度要求，还原了真实轴承滚道的光滑曲面特征，能够直接用于后续的装配干涉检查、运动仿真分析，也可以作为设备整体装配中标准件库的调用模型，不需要二次修改尺寸就能直接匹配对应轴径的设计场景。

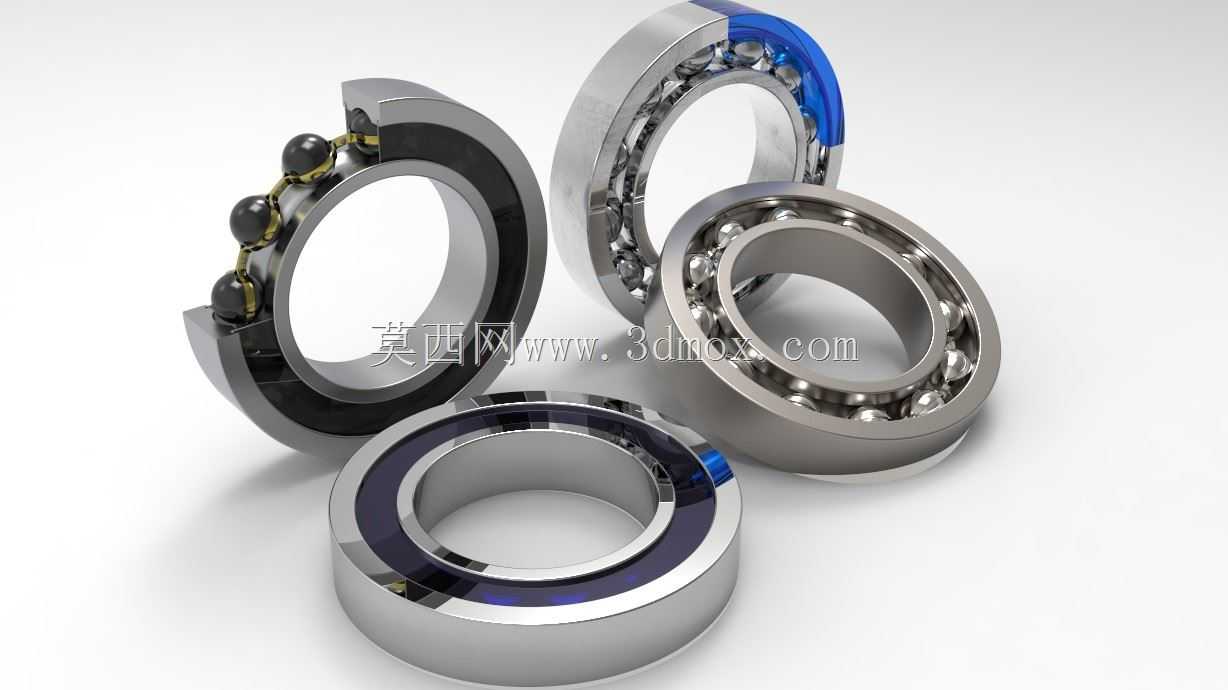

　　在实际选型应用中，这类正常装配的深沟滚珠轴承主要承受纯径向载荷，也可以根据安装配置的不同承受一定比例的轴向载荷，相比滚子轴承，它的极限转速更高，运转过程中的噪音更低，适合中高速、载荷平稳的传动场景。建模过程中严格遵循了机械设计手册中关于深沟球轴承的尺寸规范，各部件的比例关系完全符合工业量产产品的实际参数，内圈的滚道位置、外圈的挡边高度、保持架的兜孔间隙都经过反复核对，不存在结构干涉或者装配关系错误的问题，能够直观展示滚珠轴承的内部装配逻辑，帮助刚接触机械设计的从业者理解这类标准件的工作原理，也能为非标设备设计过程中的轴承选型、安装位结构设计提供直观的三维参考，避免出现安装位尺寸设计错误、配合公差选择不合理导致的装配失败问题。
