圆锥滚子型滚动轴承结构设计

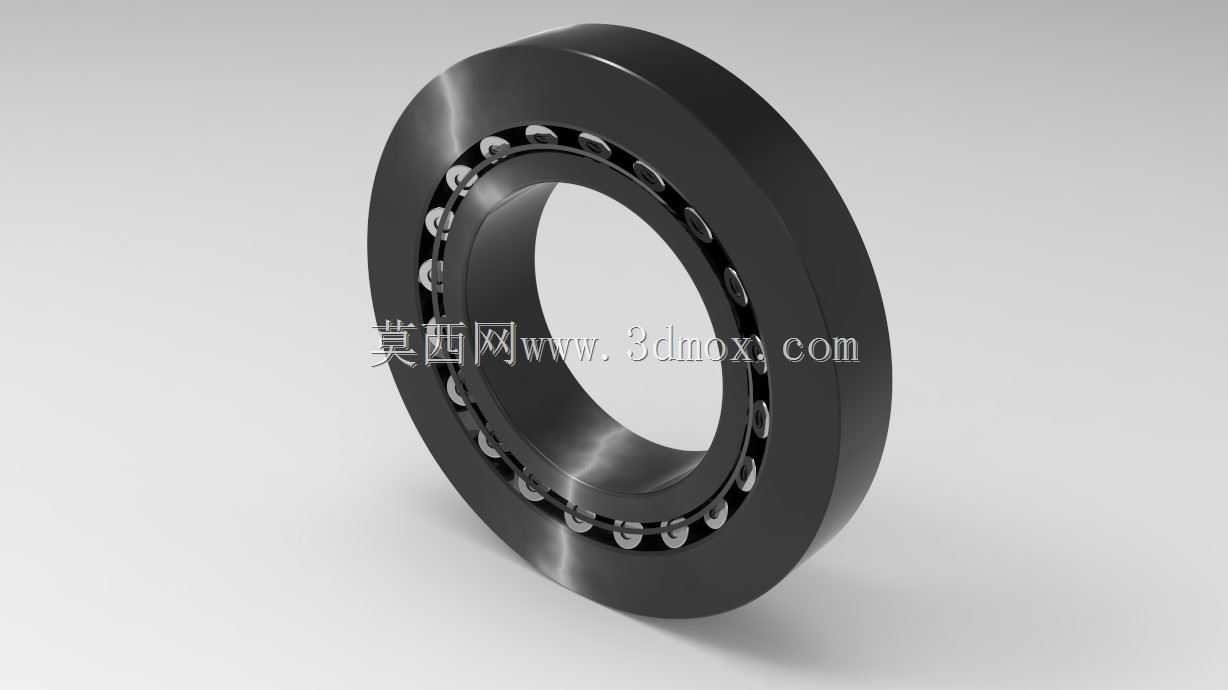

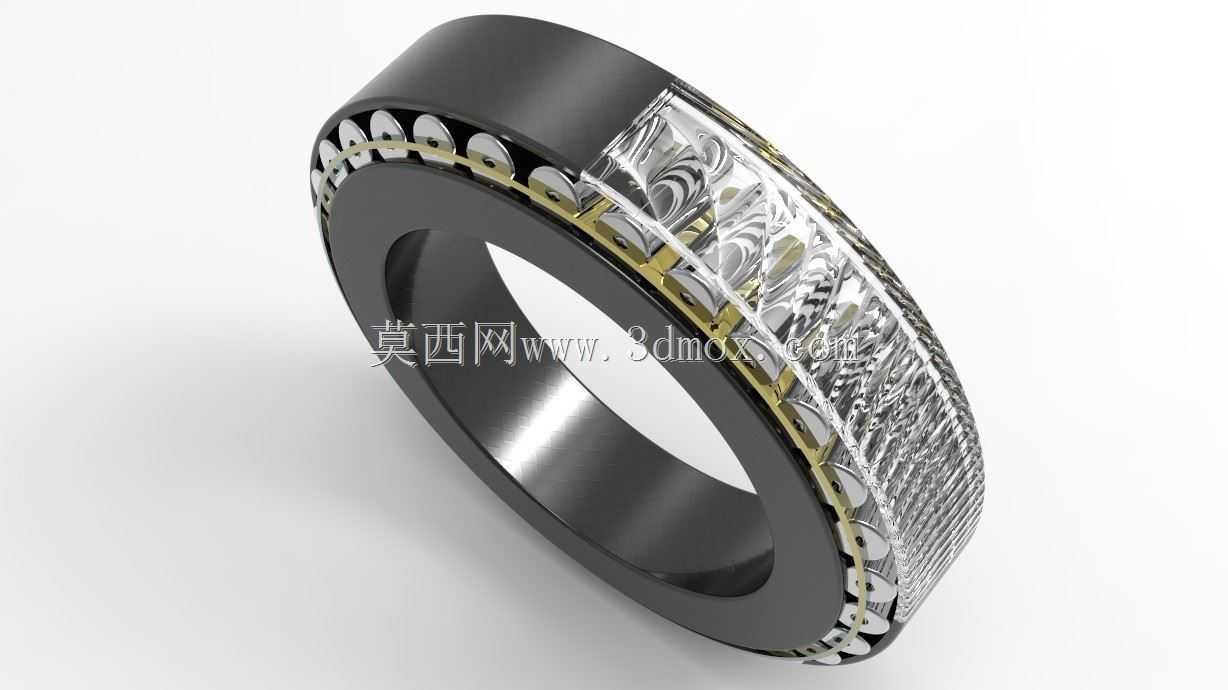

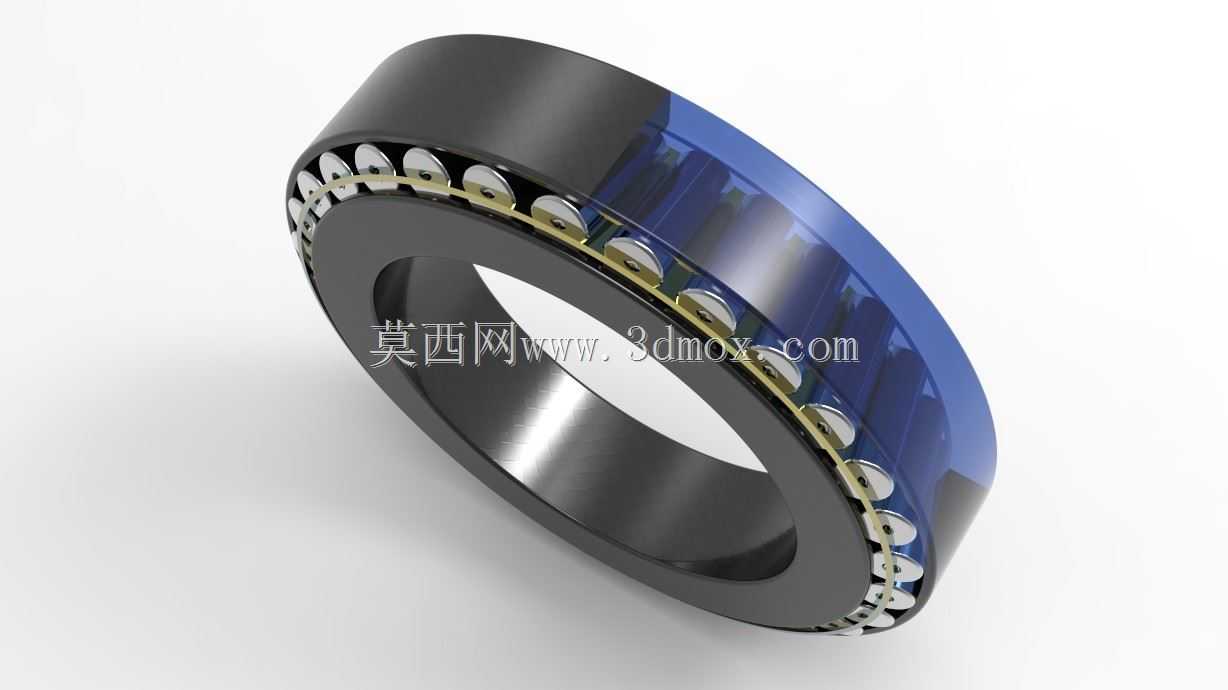

　　在重载传动系统的设计选型中，圆锥滚子轴承始终是承受复合载荷工况的核心支承部件，这类轴承可同时承担径向载荷与单向轴向载荷，广泛应用在机床主轴、汽车差速器、减速机输入输出轴、重型输送设备辊道等需要同时承受径向力与轴向力的传动节点上。不同于深沟球轴承仅能适配轻载纯径向或小轴向力工况，圆锥滚子轴承的滚动体采用截锥形设计，滚动体的锥面母线与轴承内圈、外圈滚道母线延长后会交汇于轴承轴线上的同一点，从几何结构上保证滚动体在滚道内做纯滚动，避免滑动摩擦带来的温升与磨损，这一设计特性也决定了这类轴承在安装时需要通过调整内圈与外圈的轴向相对位置来控制游隙，游隙值的选取直接关联轴承的运行寿命、旋转精度与温升表现。

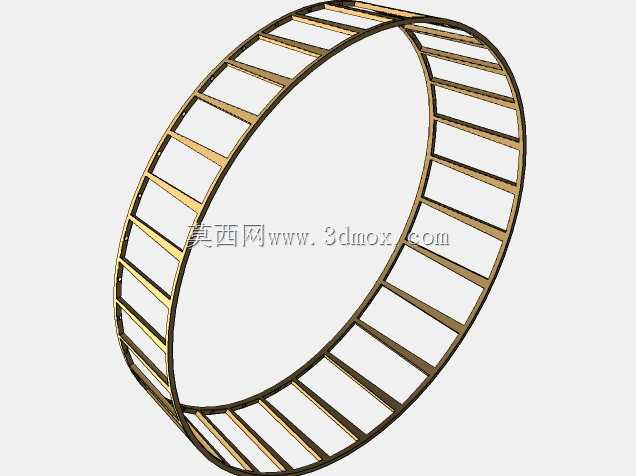

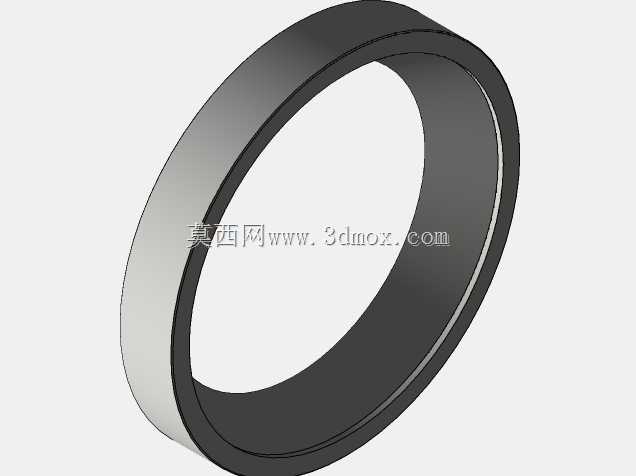

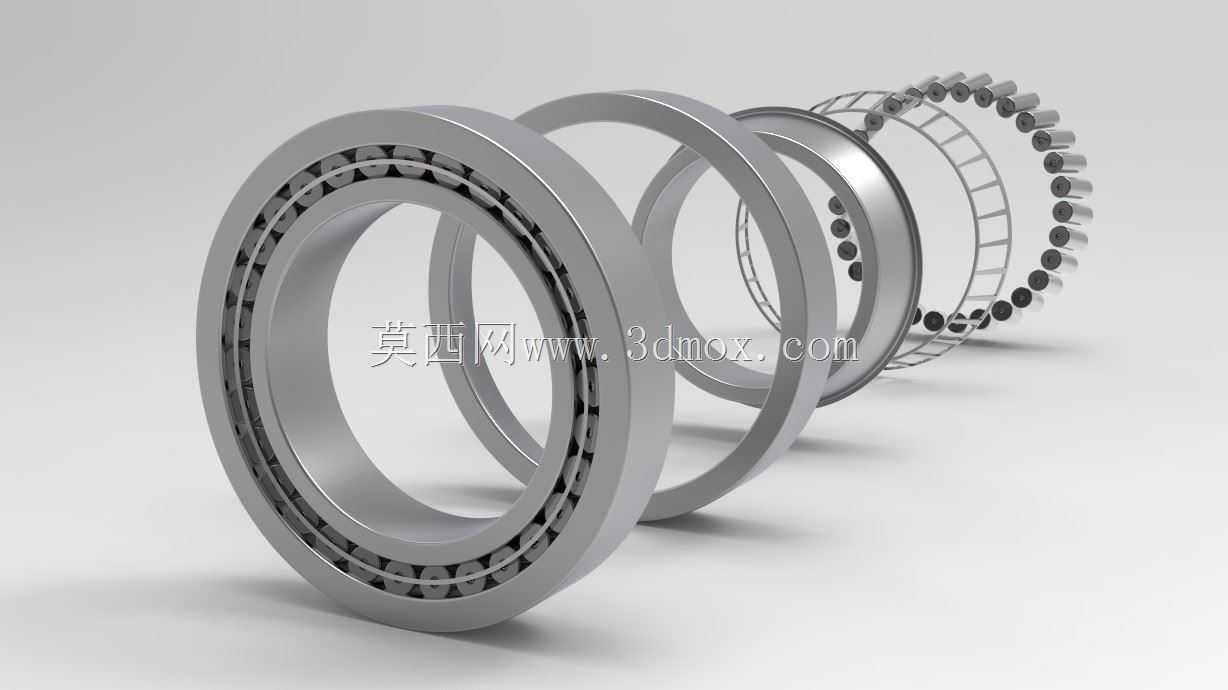

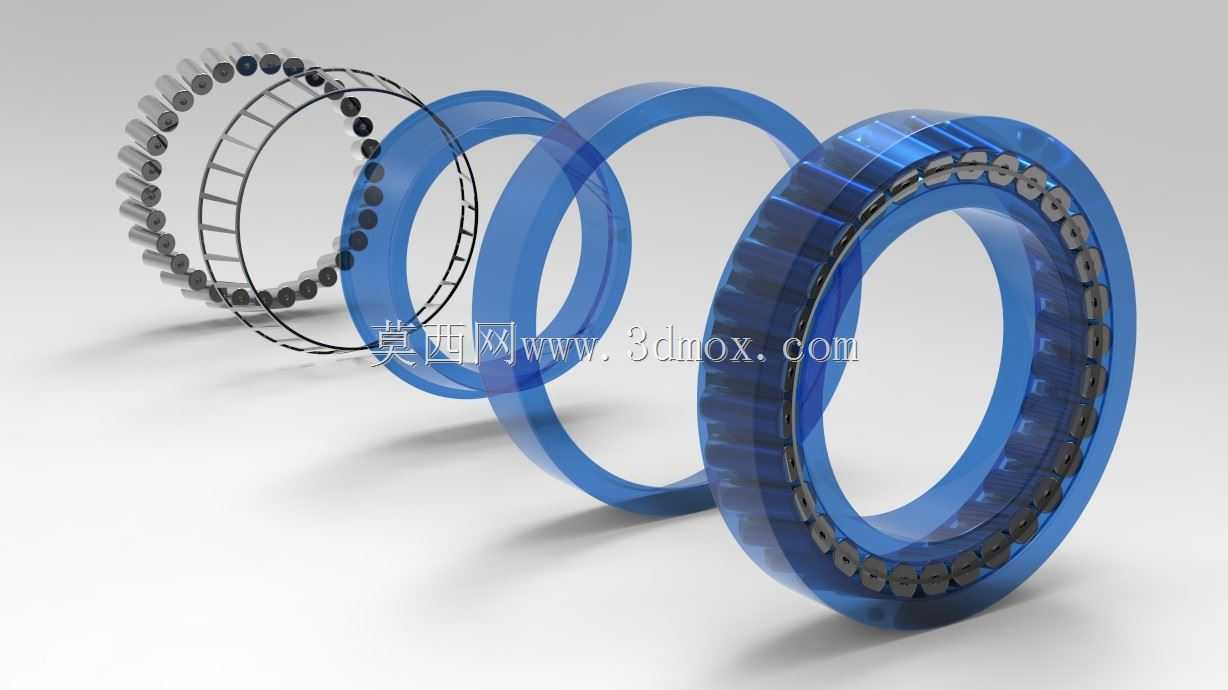

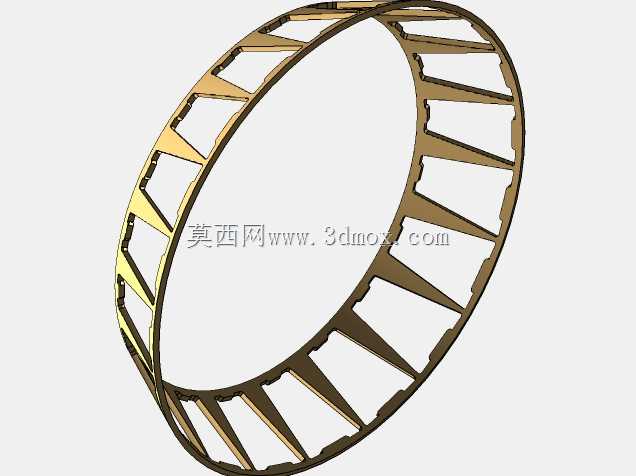

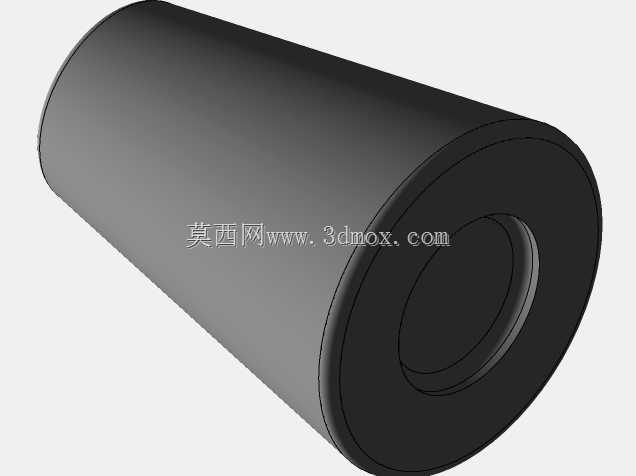

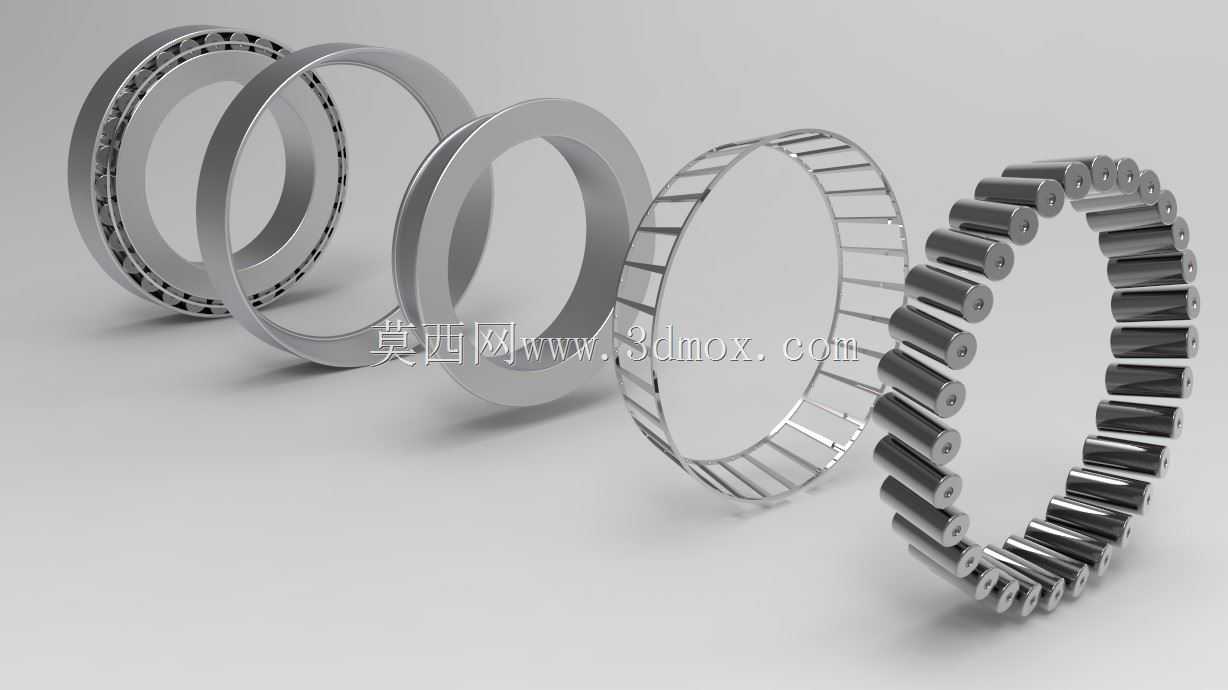

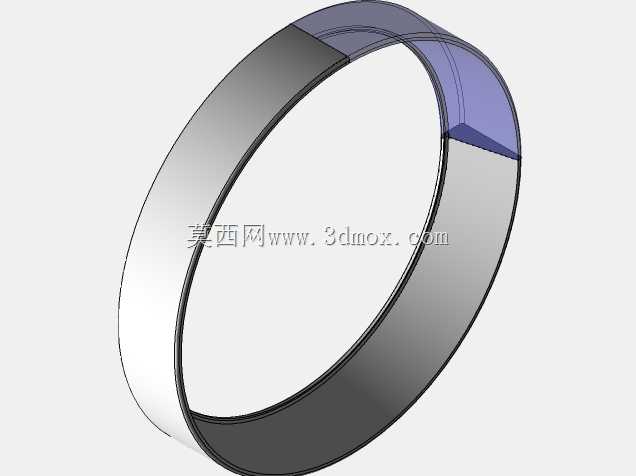

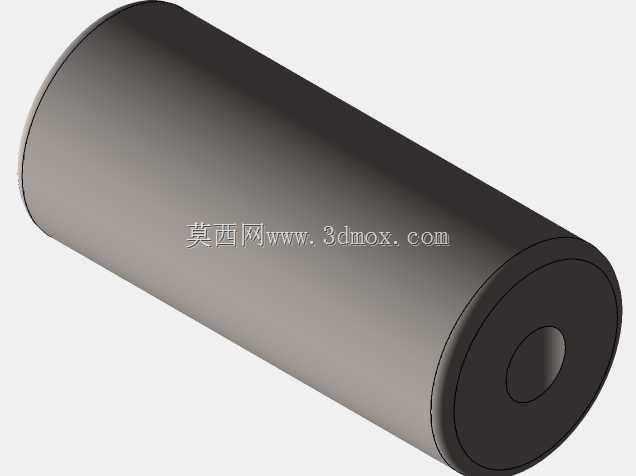

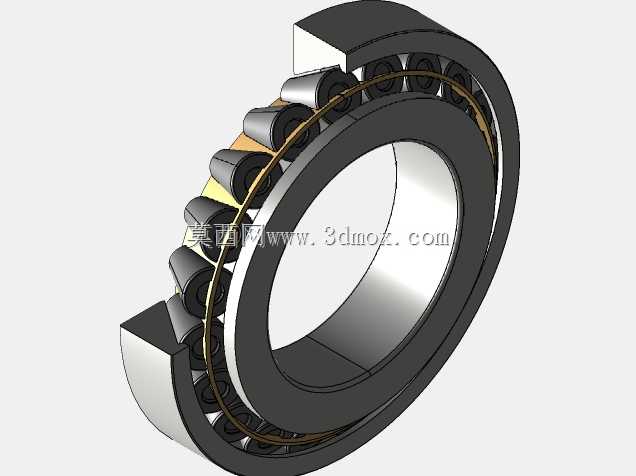

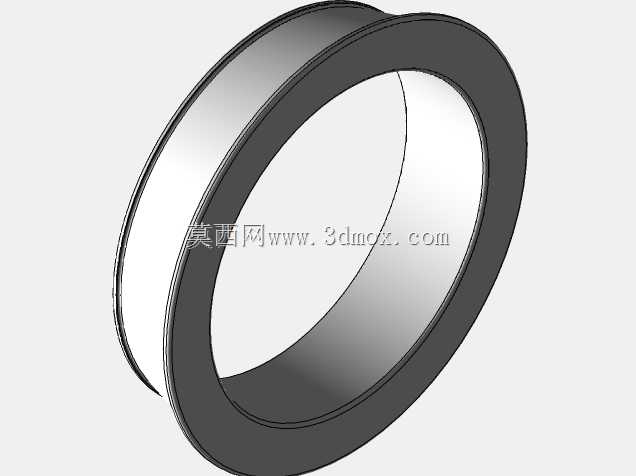

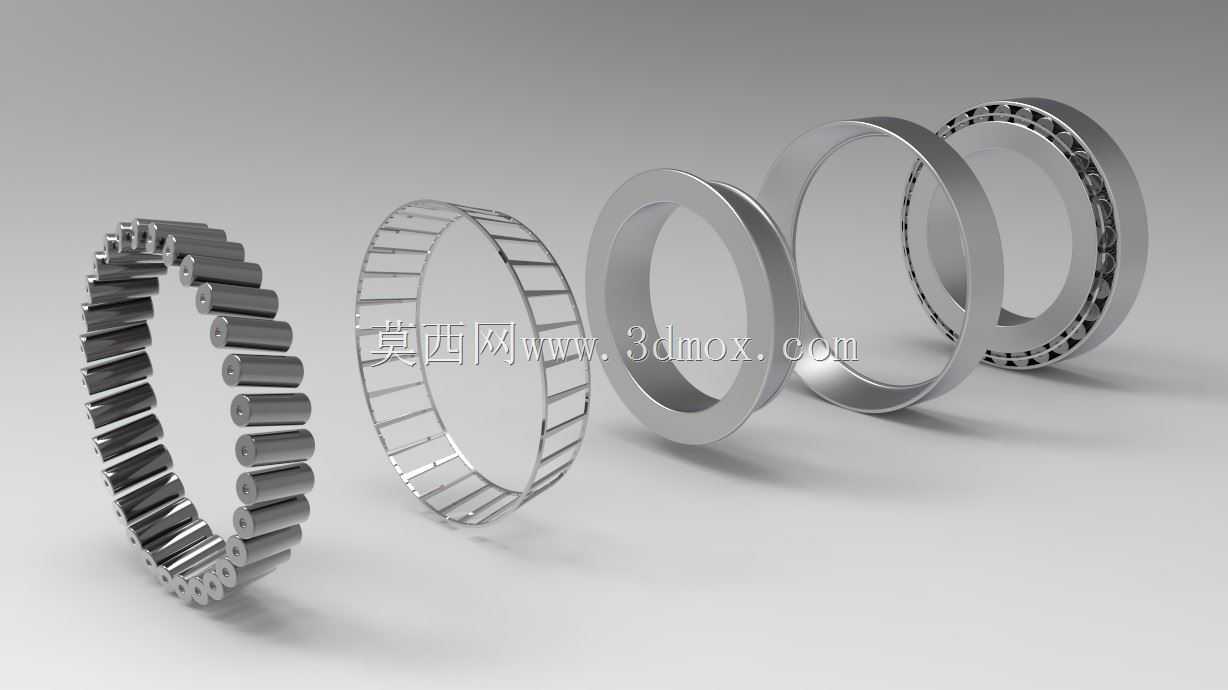

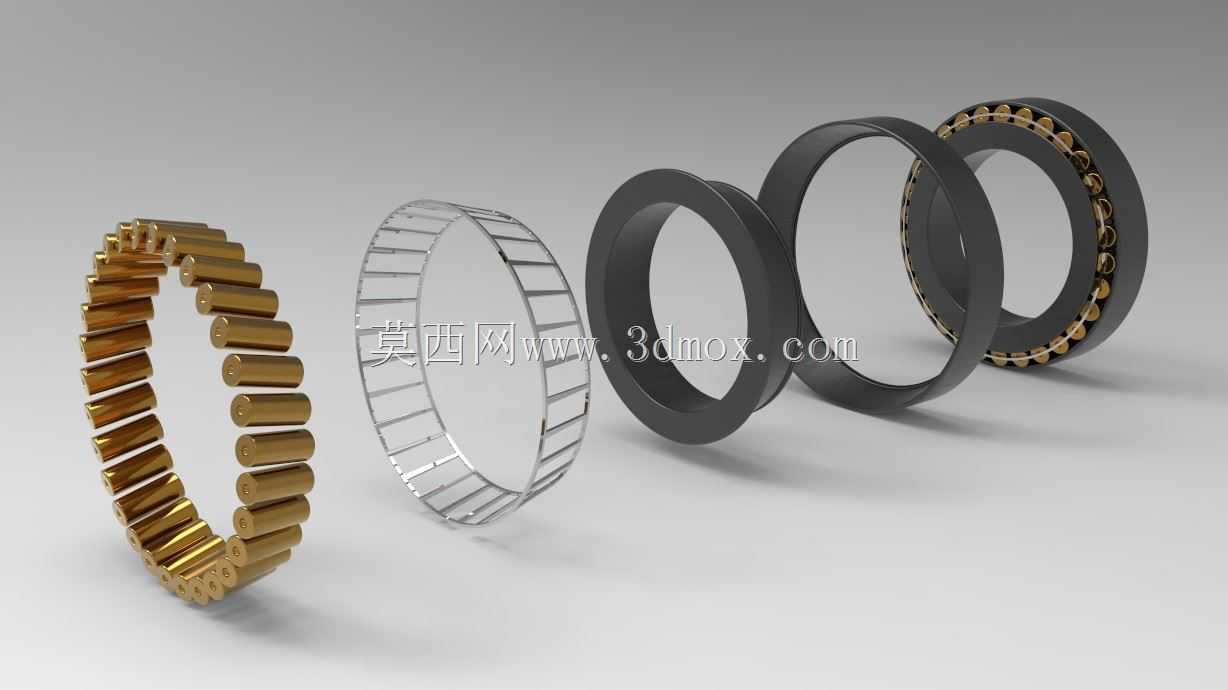

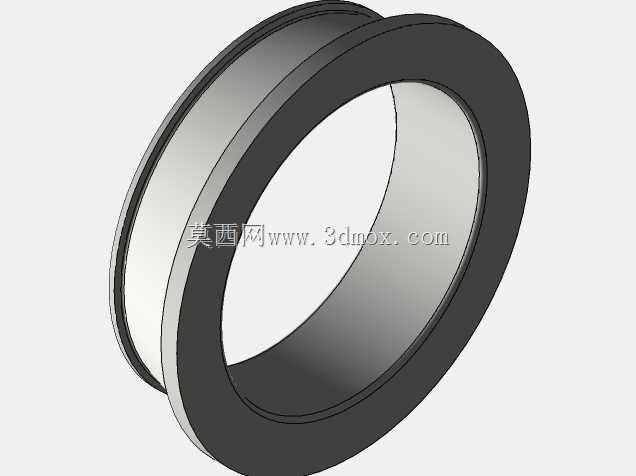

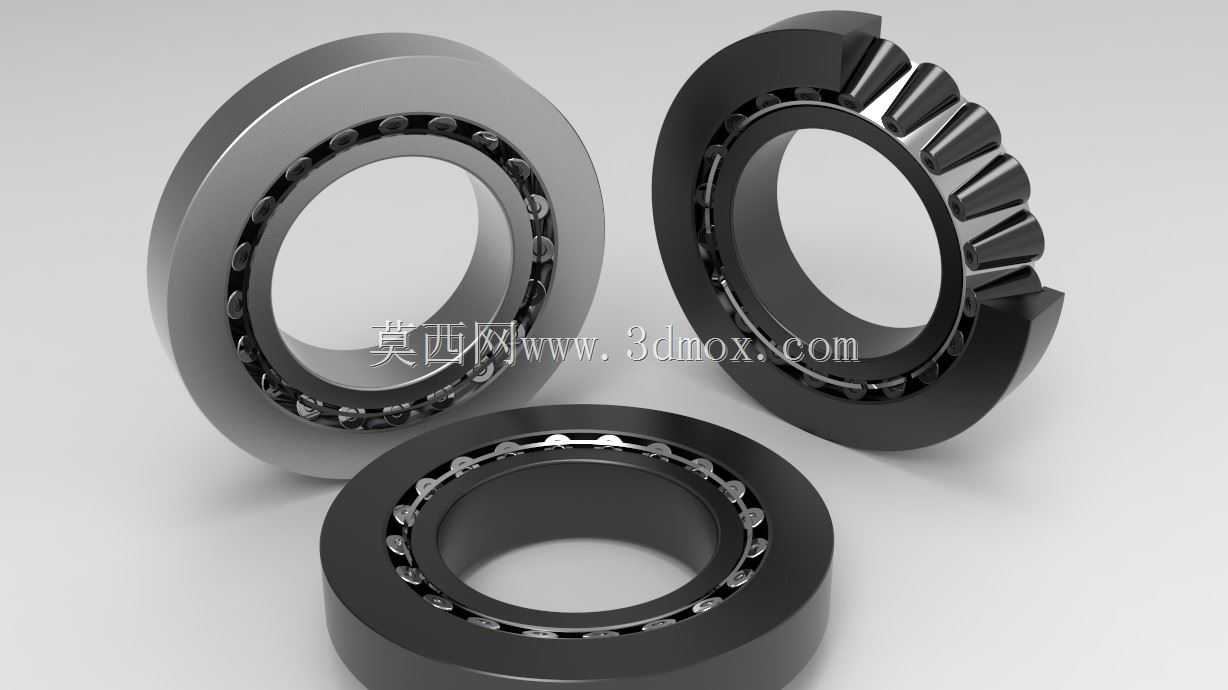

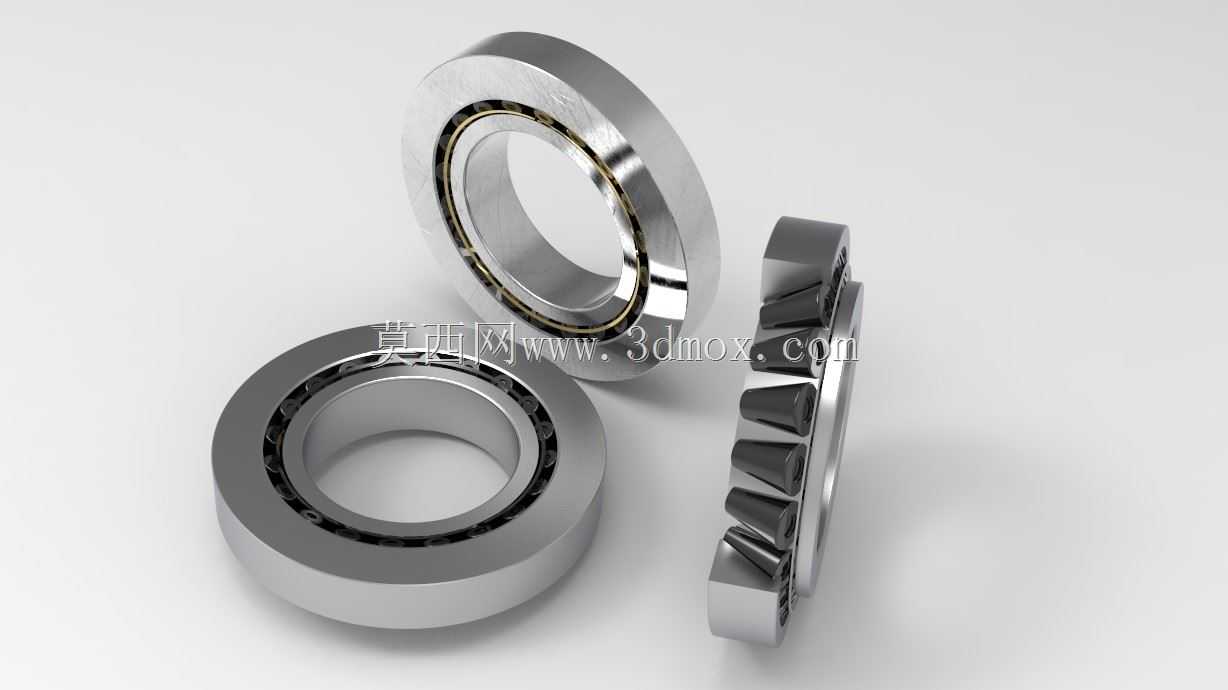

　　从结构组成来看，这类轴承主要由冲压保持架、圆锥滚子组、内圈（又称内锥）、外圈（又称外杯）四个部分构成，保持架采用兜孔结构均匀分隔每粒滚子，避免滚子在运转过程中发生相互碰撞与摩擦，同时保证所有滚子受力均匀，不会出现局部载荷集中导致的早期点蚀失效。滚子的锥角大小直接决定轴承的轴向承载能力，锥角越大可承受的轴向载荷越高，对应的径向承载能力会略有下降，设计选型时需要根据实际工况的径向、轴向载荷比值来匹配对应锥角的轴承型号，常规工况下常用的接触角在10度到18度区间，大锥角型号多用于轴向载荷占比更高的场合，比如重型卡车的轮毂支承位置。

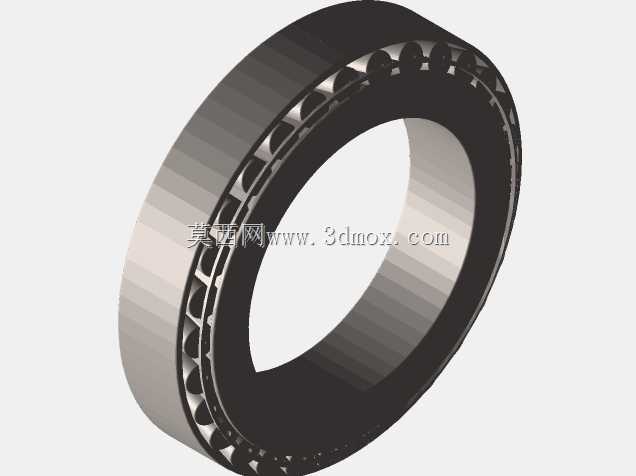

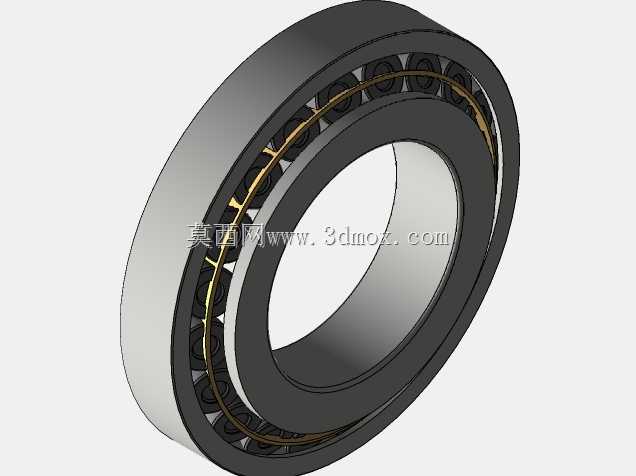

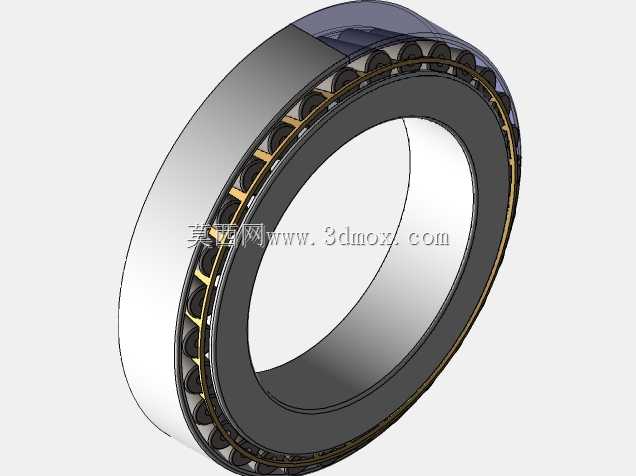

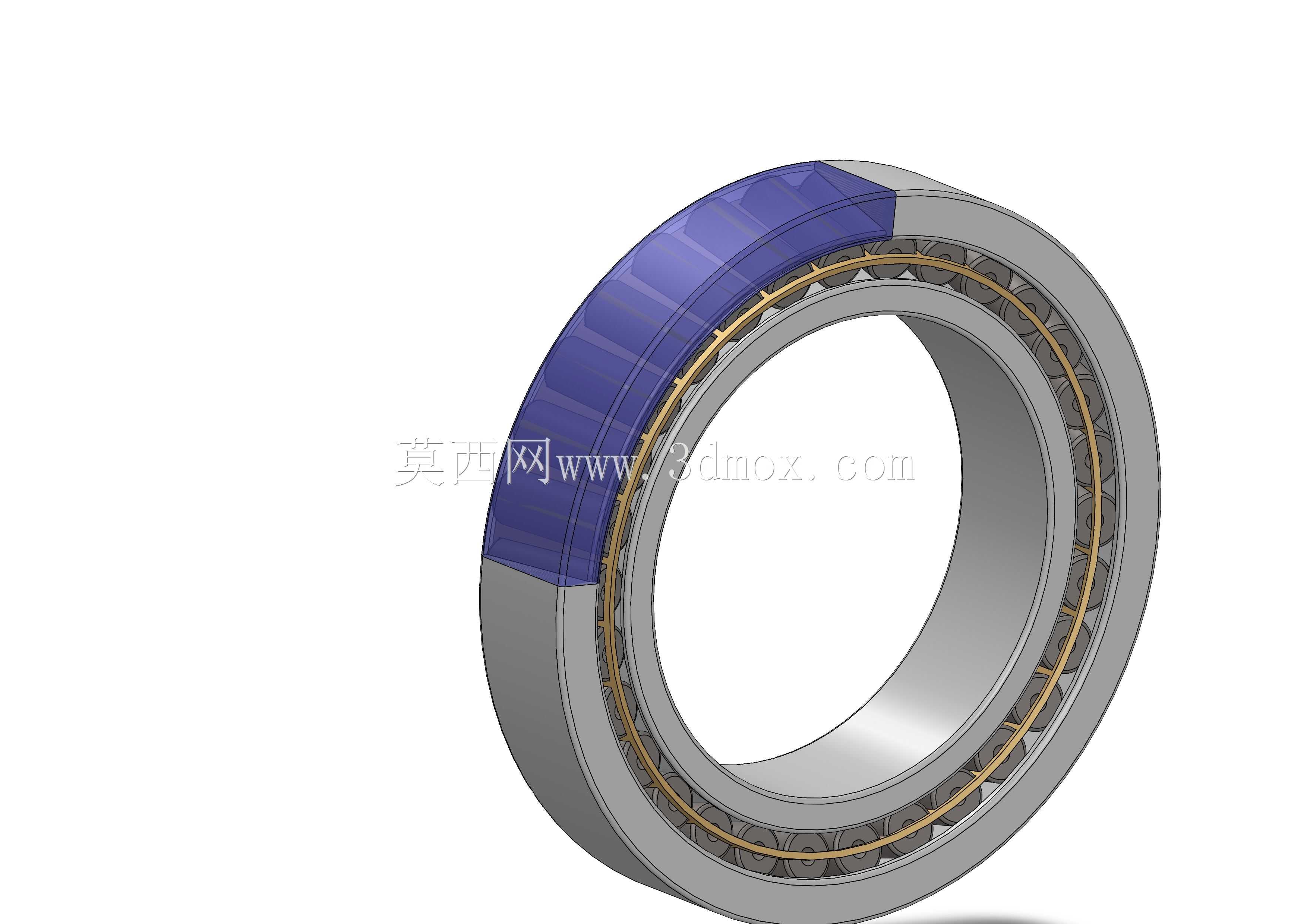

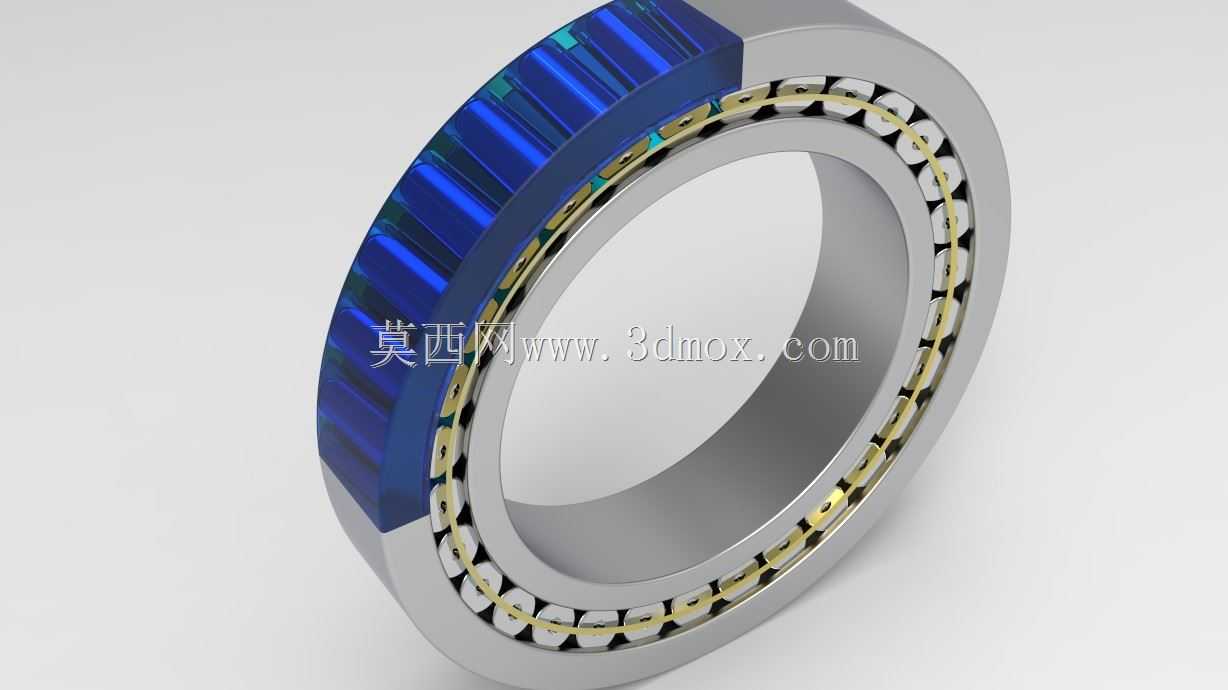

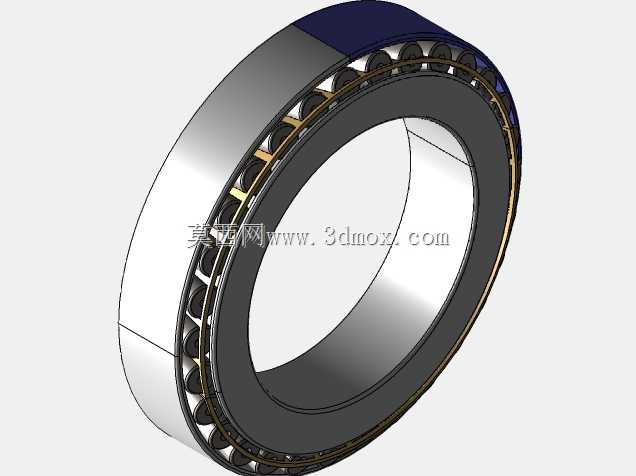

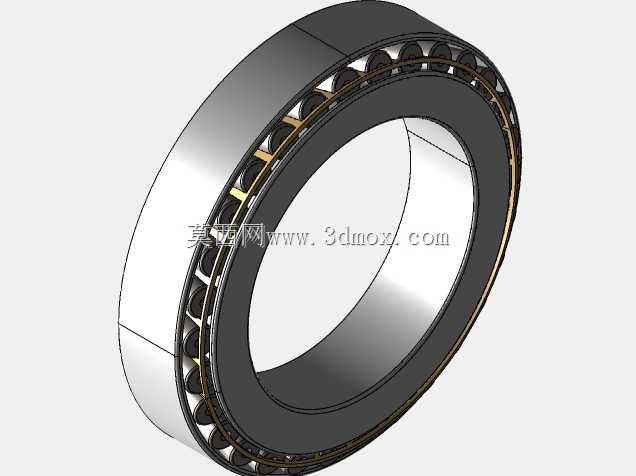

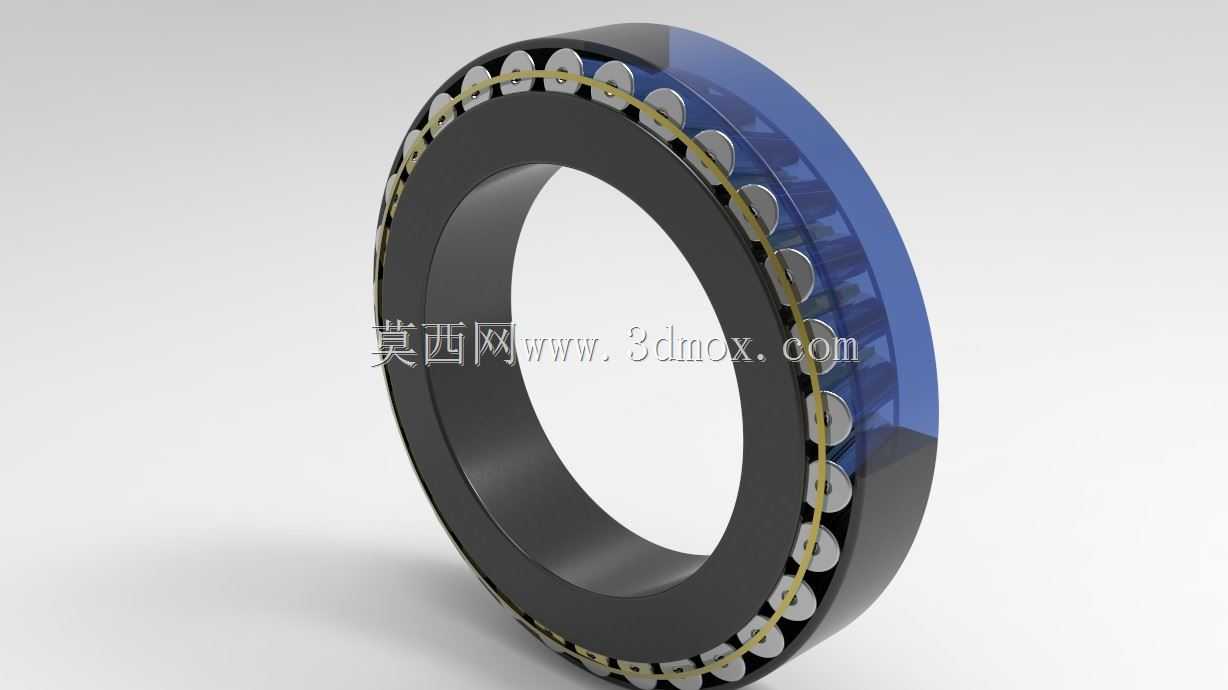

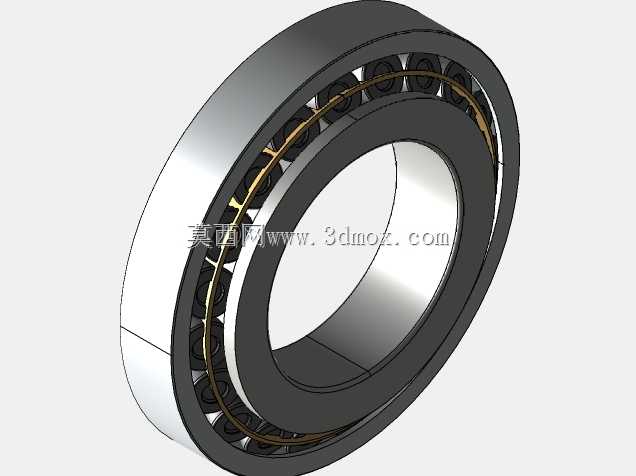

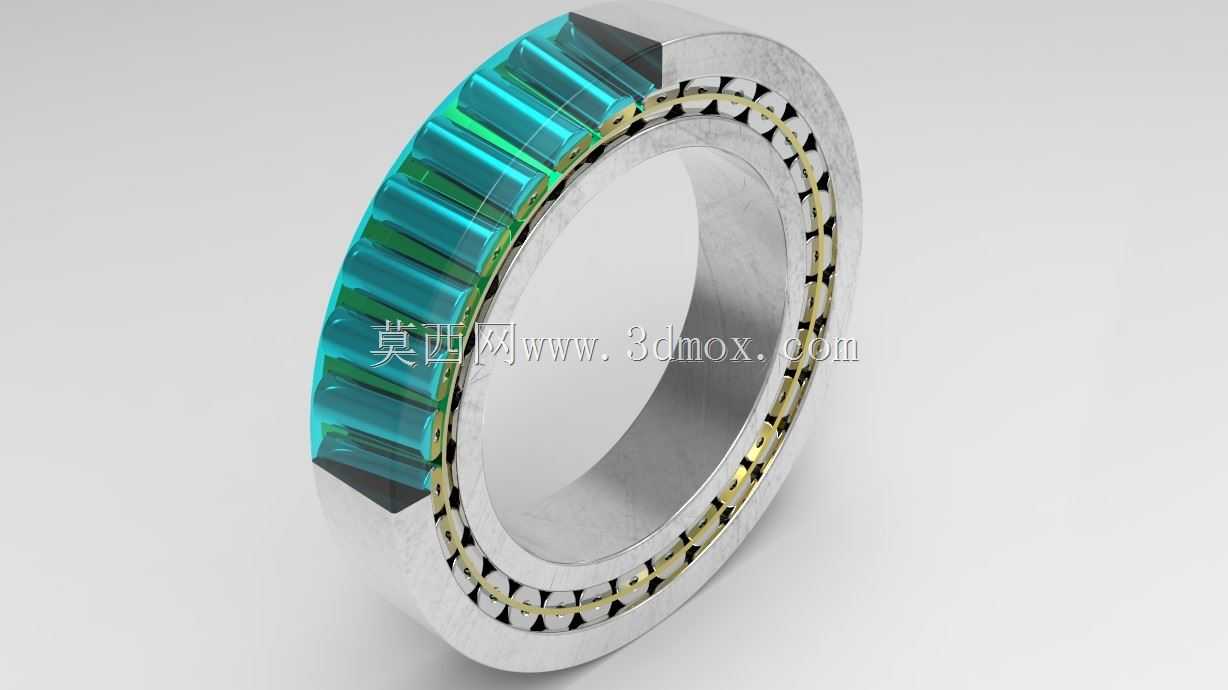

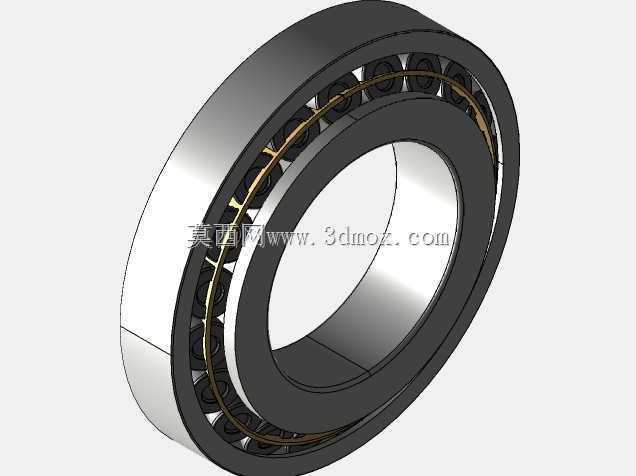

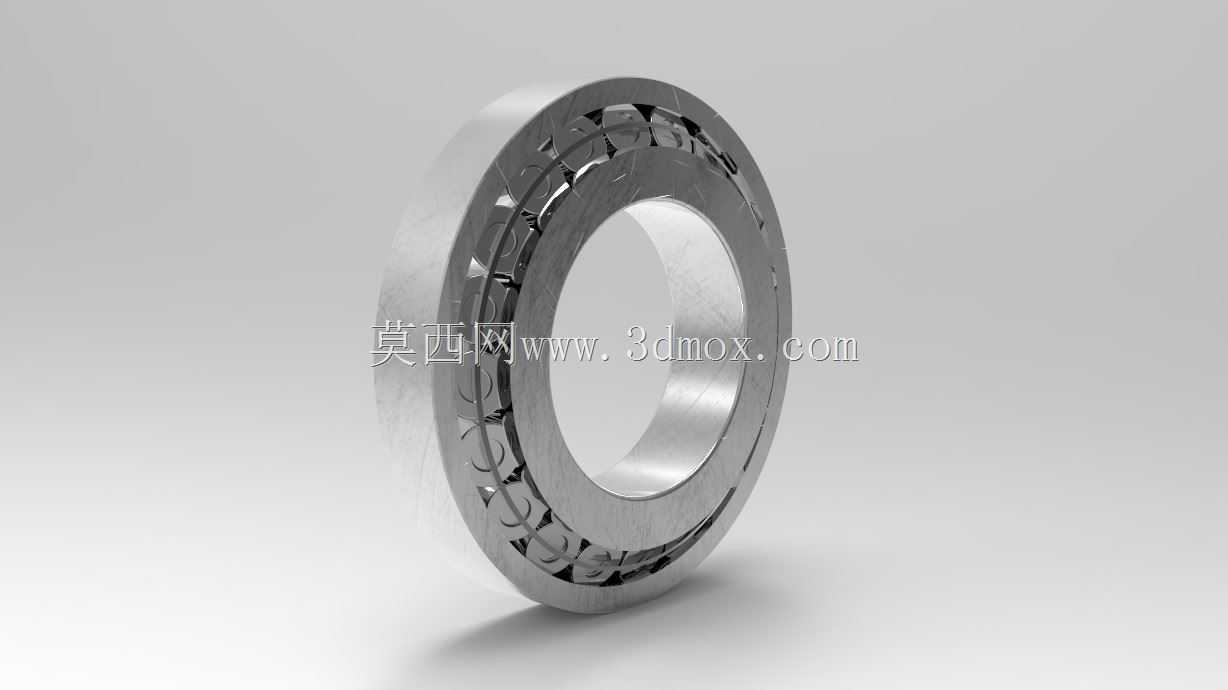

　　在三维建模过程中，首先需要确定轴承的公称内径、外径、装配宽度这三个核心安装边界尺寸，这三个参数直接决定轴承能否适配安装座孔与轴颈的配合公差，建模时需要严格按照标准规定的尺寸公差带预留配合余量，通常内圈与轴颈采用基孔制过渡配合，外圈与座孔采用基轴制间隙或过渡配合，避免过盈量过大导致轴承安装后游隙消失出现抱死，或是间隙过大导致运转过程中出现跑圈磨损。建模时需要重点还原滚道的锥面参数，保证滚子与滚道的接触线符合设计要求，同时要还原保持架的兜孔间隙，兜孔与滚子之间的间隙通常控制在滚子直径的0.5%到1%区间，既要保证滚子可以在兜孔内自由转动，又要避免间隙过大导致滚子歪斜，影响轴承的旋转精度。

　　实际应用场景中，这类轴承通常成对使用，可采用背对背、面对面或是串联的安装方式，背对背安装的支承刚性更好，可承受倾覆力矩，适用于机床主轴这类对支承刚度要求高的场合；面对面安装的装拆调整更方便，适用于一般的减速机传动场合；串联安装则多用于轴向载荷极大的重型设备中，多组轴承共同承担轴向载荷。安装过程中需要注意，不能直接敲击轴承内圈或外圈端面，需要通过专用套筒施压在对应配合的套圈上完成压装，避免滚道与滚子受到冲击载荷出现压痕，导致轴承运转时产生异响与早期失效。日常运维中，这类轴承需要根据运行转速、工作温度、载荷大小定期补充适配牌号的润滑脂，润滑脂的填充量通常控制在轴承内部空腔的1/3到1/2，过量填充会导致运转过程中搅油阻力过大，出现异常温升，填充量不足则会导致滚道与滚子之间无法形成有效油膜，出现干摩擦磨损。

　　从结构设计的细节来看，轴承内圈的大端带有挡边结构，这个挡边一方面可以限制滚子的轴向位置，另一方面可以承受滚子运转时产生的轴向分力，挡边与滚子大端面之间为滑动摩擦接触，设计时需要在挡边位置预留润滑脂存储空间，保证接触面可以得到充分润滑，降低挡边的磨损速率。部分密封型圆锥滚子轴承会在外圈两端加装橡胶密封件，内置润滑脂实现终身免维护，这类密封型轴承多用于粉尘、水汽较多的工况，比如农业机械、工程机械的行走机构，可避免外部杂质进入轴承内部破坏滚道表面，同时防止内部润滑脂泄漏，大幅降低运维频次。建模时如果是做设备的整体装配仿真，还需要考虑轴承的预紧力加载，预紧力的大小需要根据轴系的刚度要求、运行转速来确定，合理的预紧可以消除轴承的初始游隙，提升轴系的支承刚度与旋转精度，但预紧力过大会导致轴承摩擦力矩增大，温升过快，大幅缩短轴承的使用寿命。
