M6内六角凹头圆柱螺栓螺钉结构设计

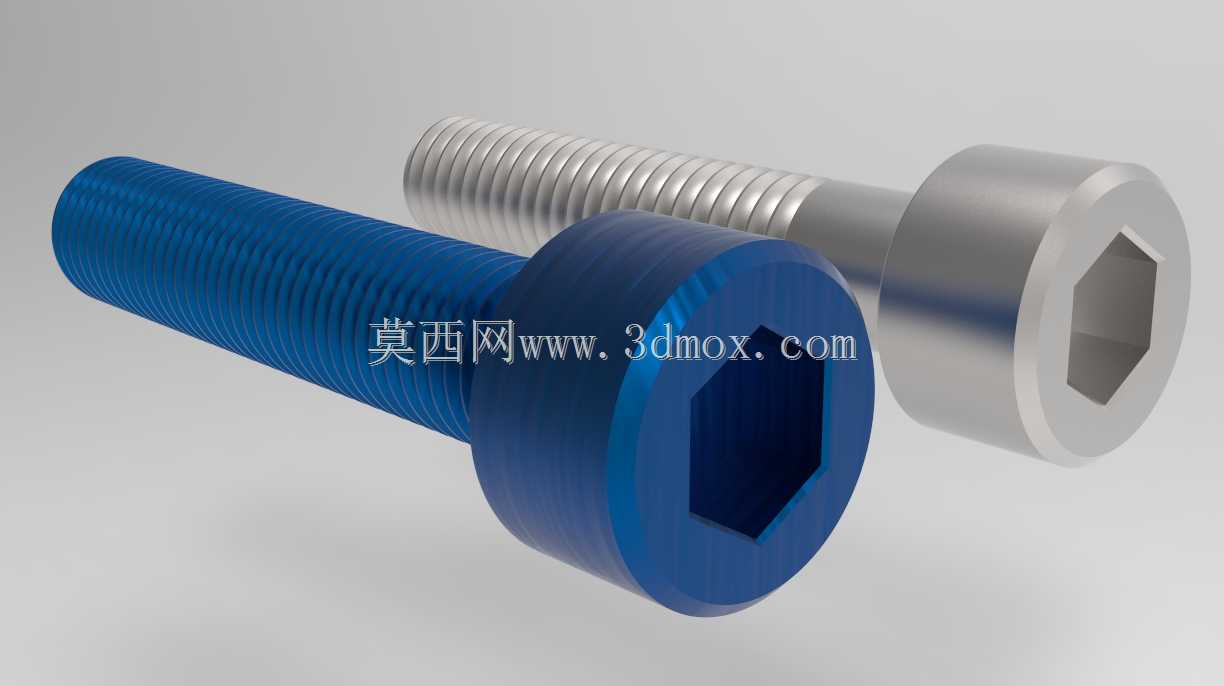

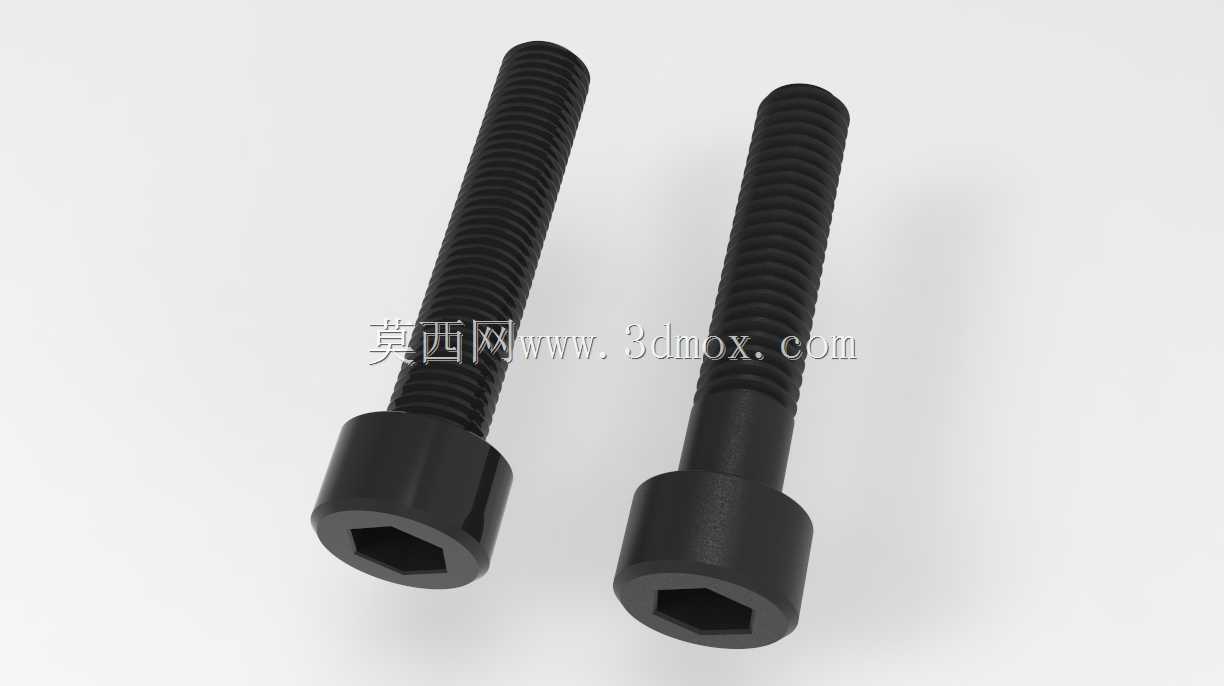

　　在各类机械装配、电子设备组装、工装夹具搭建场景中，M6规格的内六角凹头螺栓是出现频率极高的紧固件之一，这类紧固件的设计合理性直接影响整套连接结构的可靠性、装配效率以及后期维护的便捷性。不同于外六角螺栓需要预留较大的扳手操作空间，凹头内六角的结构形式可以将螺栓头部完全沉入安装沉孔内，安装完成后连接件表面无凸起结构，既能够避免突出的螺栓头剐蹭操作人员、干涉周边零部件运动轨迹，也能让设备外表面保持平整美观，在对安装空间有严格限制、外观平整度有要求的通讯设备壳体连接、精密仪器内部结构固定、自动化设备导轨安装等场景中，这类螺栓的适配性远高于其他头型的紧固件。

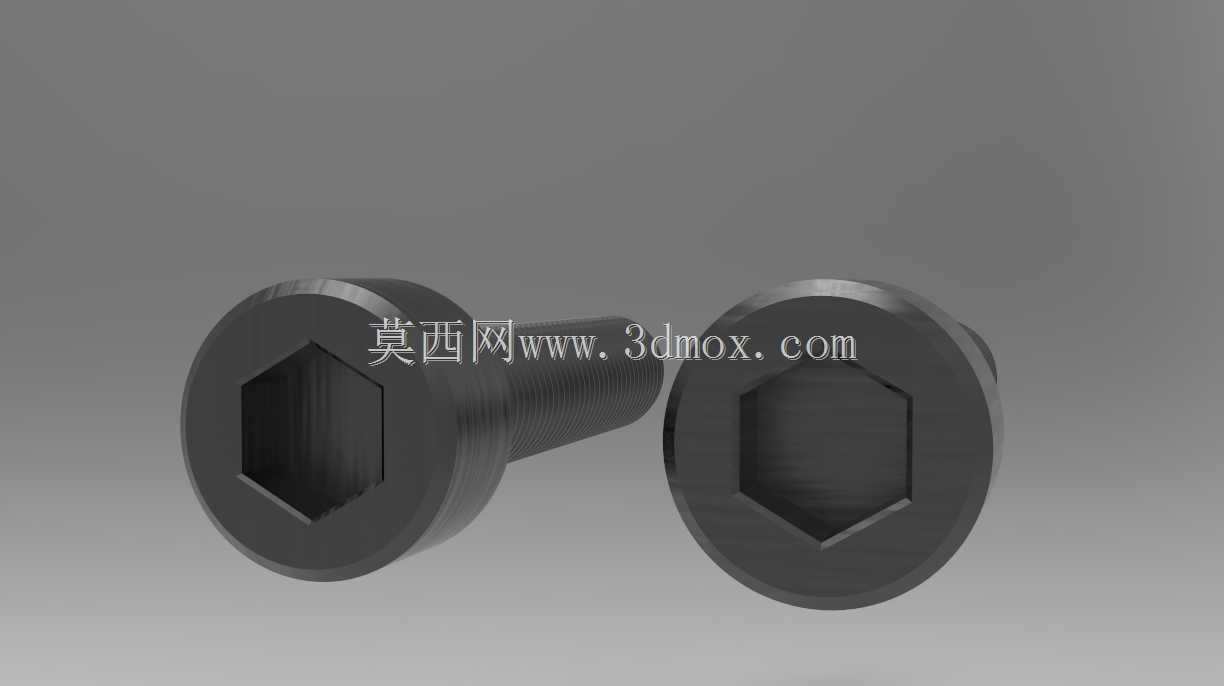

　　本次设计的M6凹头螺栓严格遵循公制螺纹的连接规范，螺纹部分采用M6标准粗牙螺距，牙型角60度，螺纹大径、中径、小径的公差带匹配常用的6g级精度要求，能够和市面上常规的M6螺纹孔、螺母实现无卡滞旋合，螺纹收尾处设置合理的退刀结构，避免螺纹末端出现不完整牙型导致的装配卡顿，同时也能减少螺纹末端的应力集中问题，降低螺栓受交变载荷时从螺纹收尾处断裂的风险。螺栓头部采用圆柱型内六角凹坑设计，内六角对边尺寸匹配标准M6内六角扳手的规格，凹坑深度经过反复校核，既保证扳手插入后有足够的咬合深度，不会因为咬合过浅出现拧转时打滑、拧圆角的问题，也不会因为凹坑过深导致头部壁厚过薄，降低螺栓头部的抗扭强度。头部和螺杆衔接的位置设置了标准的过渡圆角，避免直角衔接带来的应力集中，当螺栓承受轴向预紧力的时候，应力能够均匀从头部传递到螺杆部分，不会在衔接位置出现应力突变导致的头部断裂问题。

　　从安装边界来看，这款螺栓适配的安装沉孔直径、沉孔深度都有明确的设计参考值，沉孔直径略大于螺栓头部外径，保证螺栓头部能够完全沉入沉孔内，沉孔深度大于螺栓头部高度，安装完成后螺栓头部顶面低于安装面0.1到0.3毫米，既不会突出安装面，也不会因为沉孔过深导致内六角扳手插入深度不足。螺杆长度可以根据不同的连接厚度需求调整，本次展示的规格覆盖了常用的连接厚度区间，设计时预留了足够的螺纹啮合长度，当连接不同材质的被连接件时，能够保证螺纹啮合圈数满足抗拉强度要求，比如连接铝合金件时啮合长度不低于1.5倍螺纹公称直径，连接钢件时啮合长度不低于1倍螺纹公称直径，避免出现螺纹滑牙、连接失效的问题。

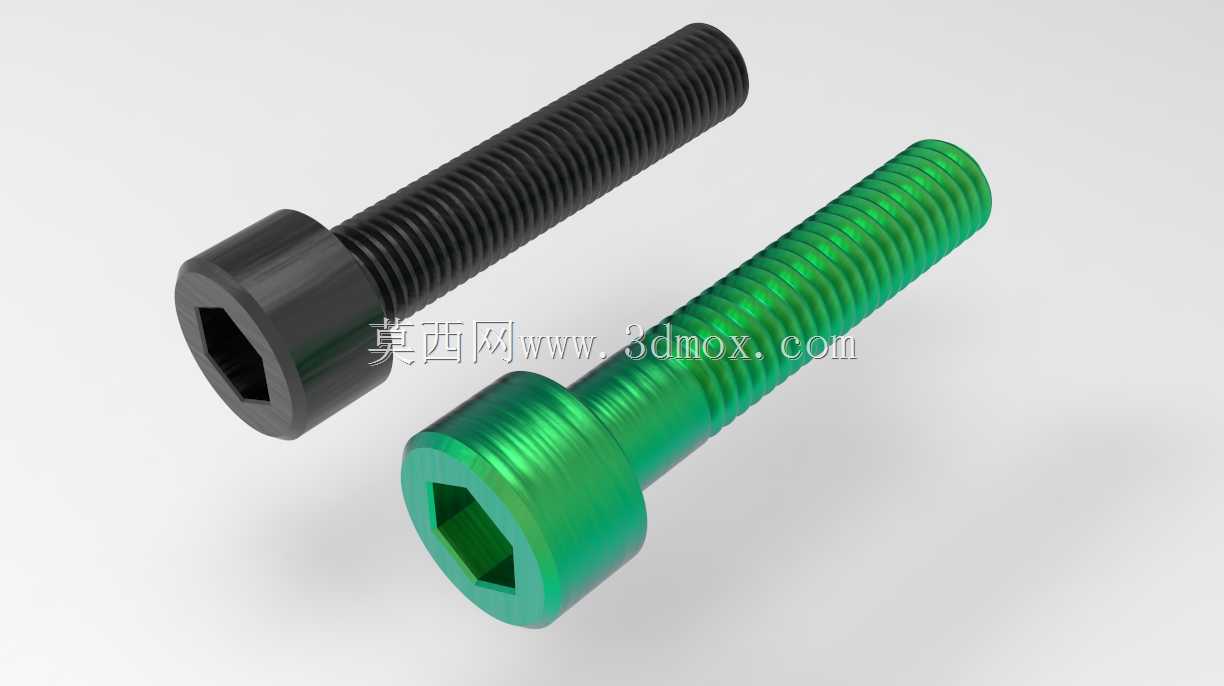

　　在实际选型使用时，这类凹头螺栓的预紧力需要根据螺栓的性能等级匹配，不同强度等级的螺栓对应的拧紧扭矩有明确的范围，设计时已经考虑了头部的抗扭强度，能够承受对应等级下的额定拧紧扭矩，不会出现拧断头部、内六角滑牙的问题。螺栓的表面处理可以根据使用场景选择发黑、镀锌、镀镍等不同工艺，发黑处理的螺栓多用于内部结构连接、干燥环境下的设备装配，镀锌处理的螺栓具备一定的防锈能力，适合在普通户外或者潮湿环境下使用，镀镍处理的螺栓表面光洁度更高，防锈能力更强，多用于对外观有要求、有轻度腐蚀的场景。

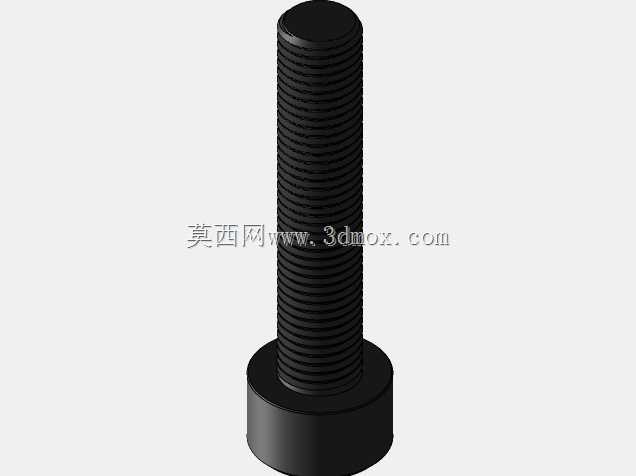

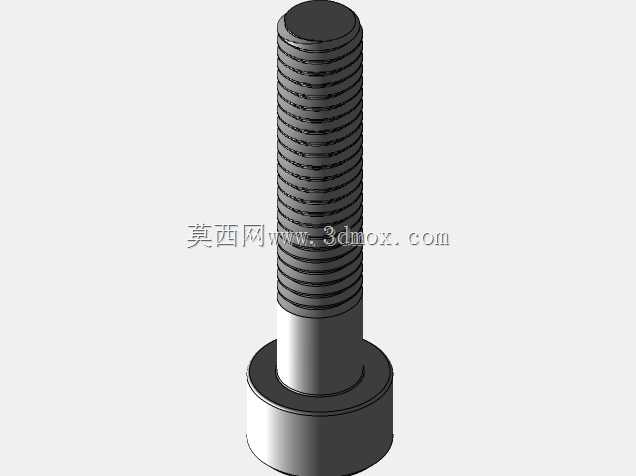

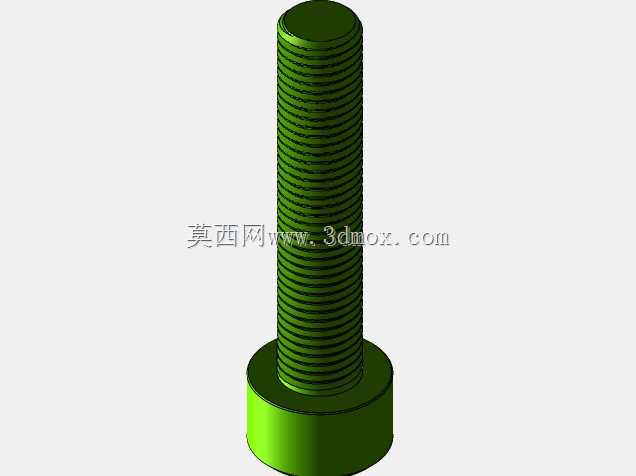

　　从建模逻辑来看，设计时先绘制螺栓的整体回转轮廓，通过回转特征生成螺栓的基体，之后绘制螺旋线扫描切除生成标准螺纹牙型，再拉伸切除生成头部的内六角凹坑，最后添加过渡圆角、螺纹收尾等细节特征，整个建模过程完全参数化，所有尺寸都关联标准参数，后续如果需要调整螺杆长度、头部高度、内六角尺寸等参数，只需要修改对应参数即可快速生成不同规格的同系列螺栓模型，能够大幅提升结构设计时的选型建模效率，也方便后续做有限元受力分析时直接调用模型，不需要重复建模。在装配验证环节，这类标准件模型可以直接导入装配体中，和对应的沉孔、螺纹孔做干涉检查，提前验证安装空间是否足够、扳手操作是否存在干涉，避免实际加工装配时才发现结构干涉问题，减少设计迭代的成本。
