四孔杠杆式导线快速连接端子结构

　　这类杠杆式导线连接器，目前在低压电气布线场景里的普及度已经非常高，不管是家装照明回路的分线、工控柜内的二次回路接线，还是小型设备内部的线束转接，都能看到它的身影。和传统的拧螺丝接线端子、缠绕搪锡接线方式比，它不需要额外准备螺丝刀、剥线后也不用反复拧紧紧固件，操作门槛低，接线一致性好，哪怕是刚接触电气布线的作业人员，也能快速完成可靠的导线连接，大幅降低现场接线的工时消耗。

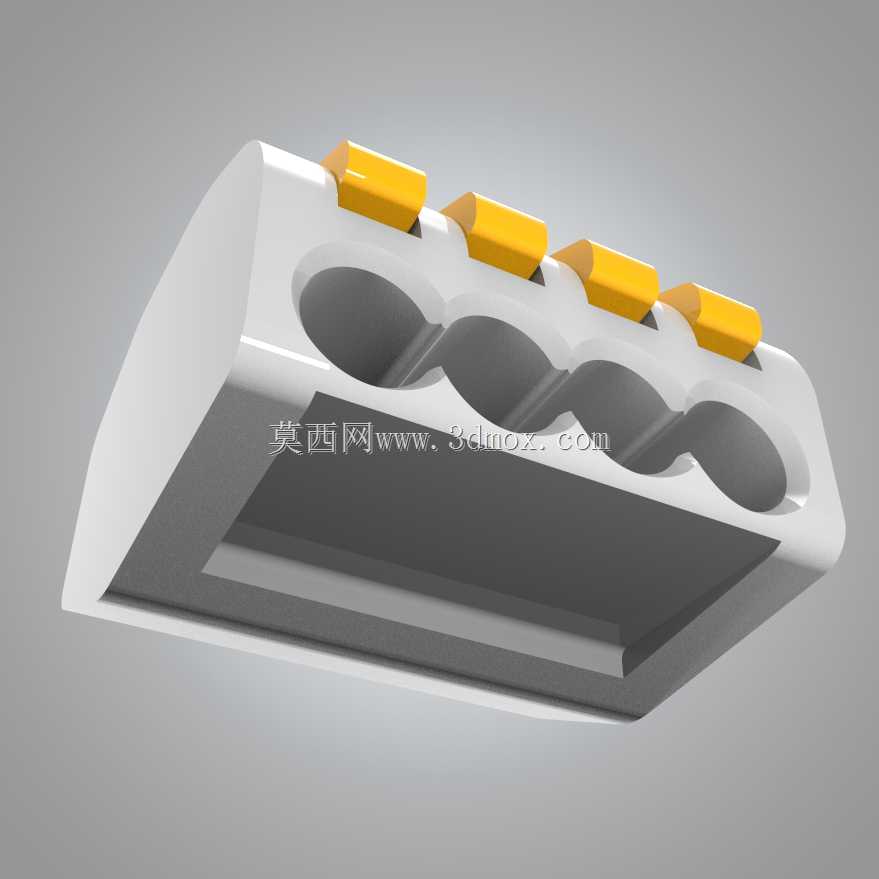

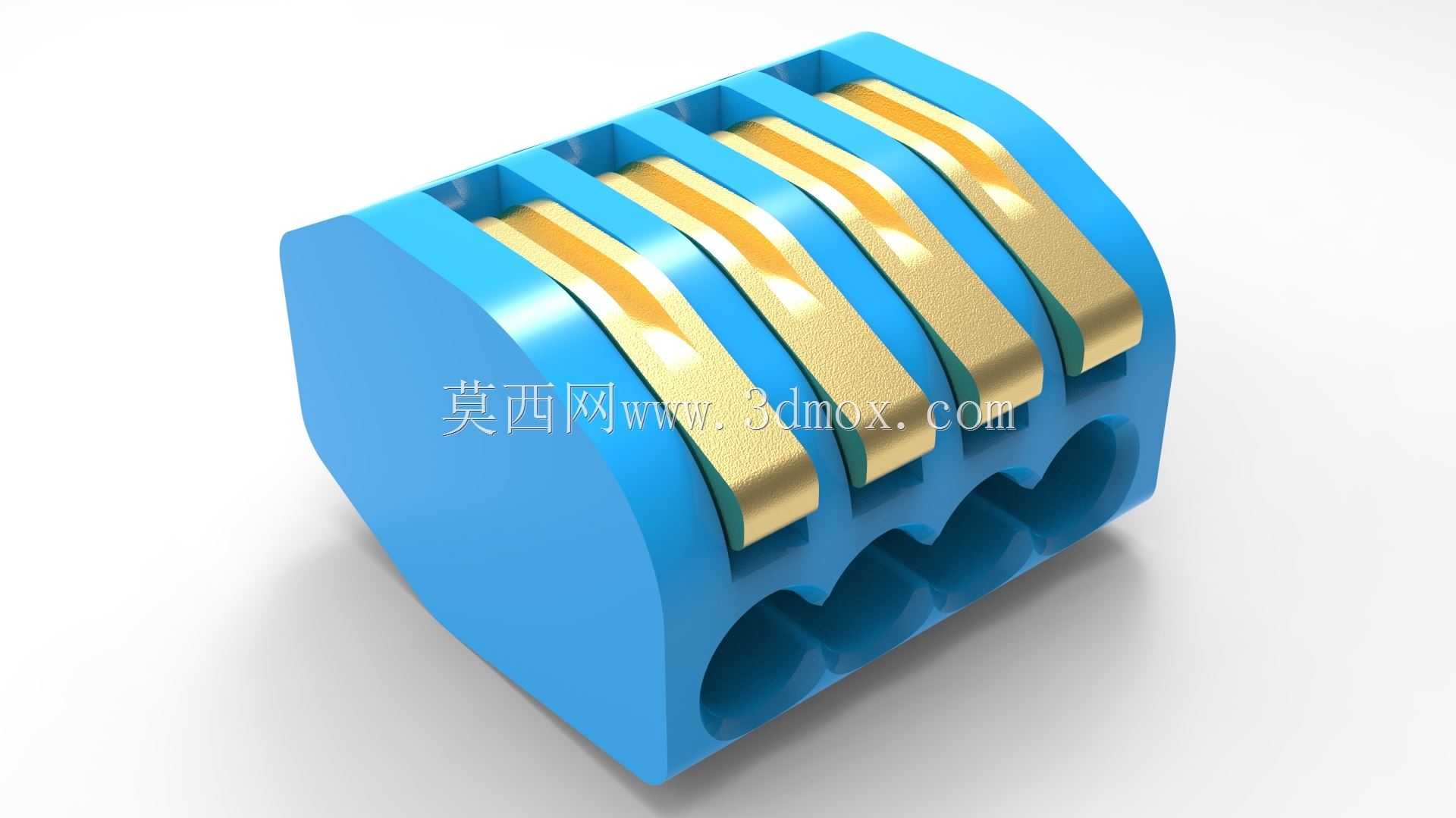

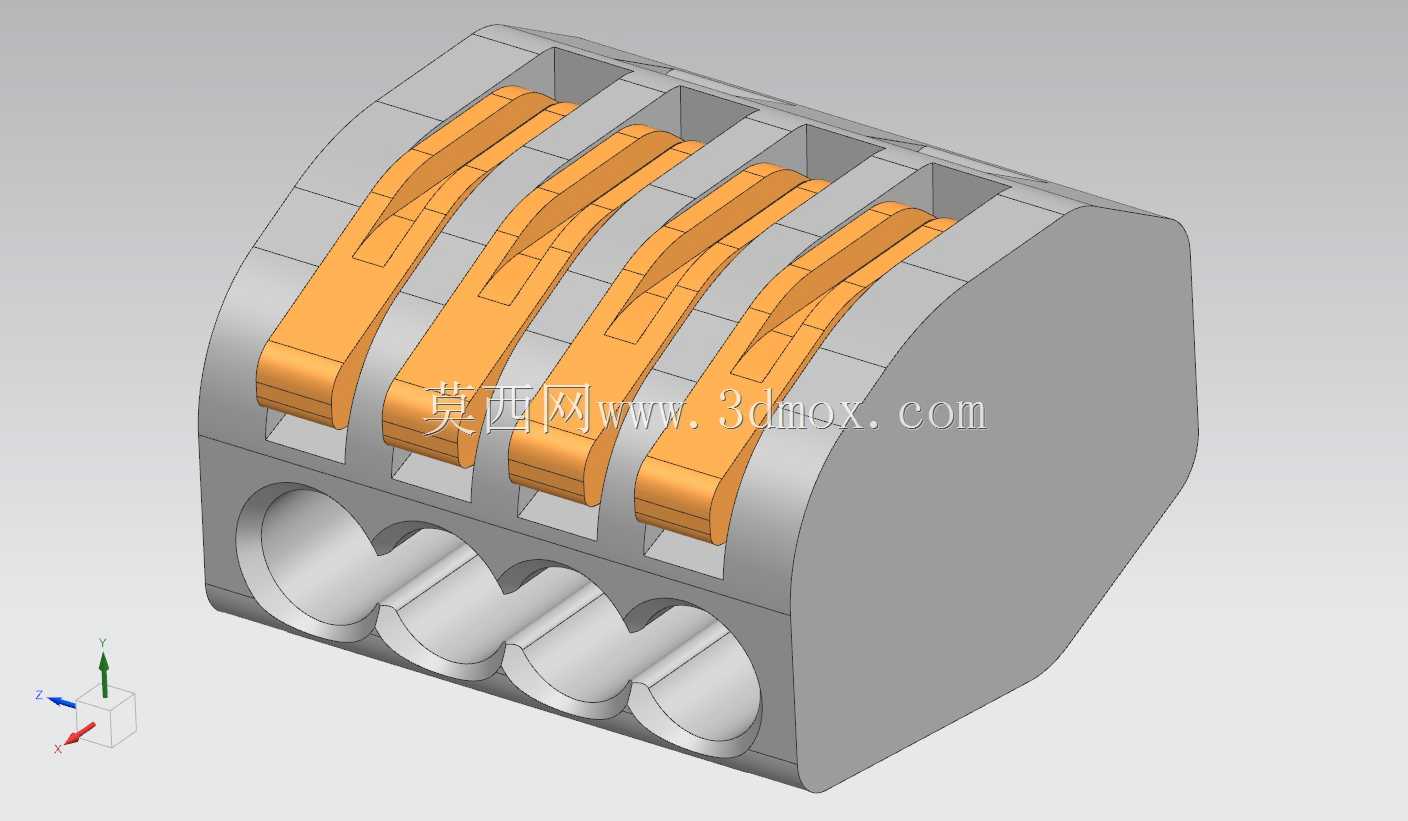

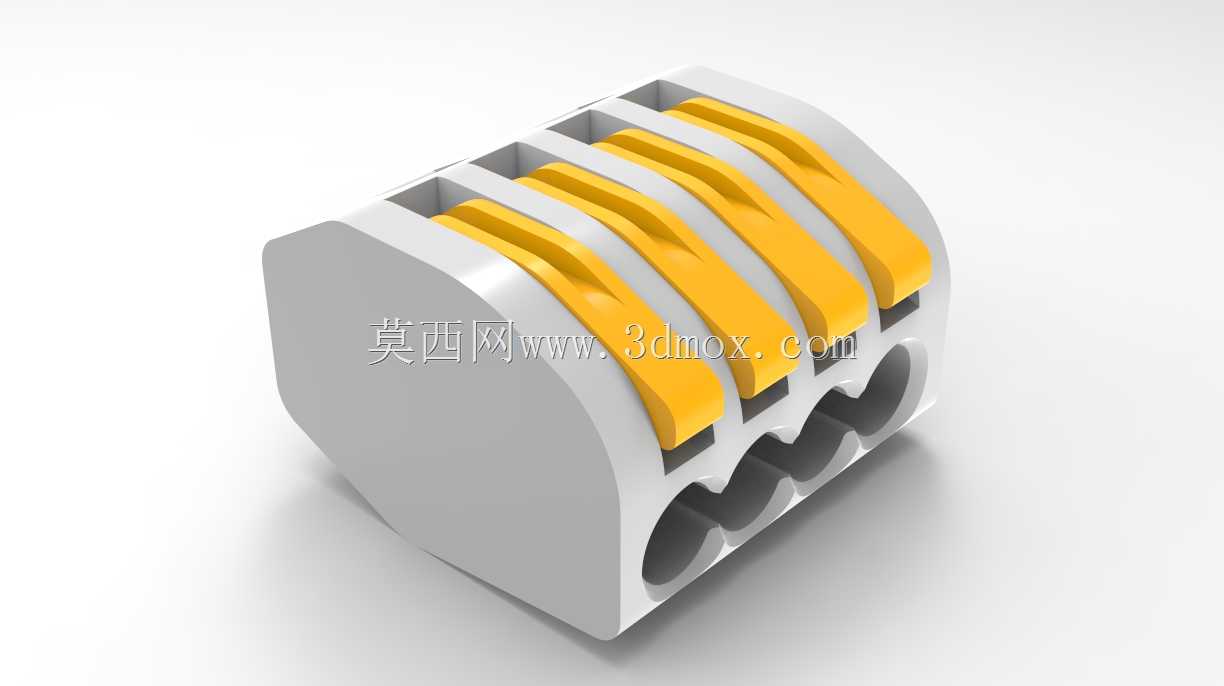

　　从结构设计来看，这款四孔的连接端子，主体采用绝缘阻燃的工程塑料壳体，壳体一端做了圆弧过渡处理，没有尖锐的棱角，在柜内布线时不会刮伤相邻导线的绝缘层，四个接线位并排排布，每个接线位对应独立的杠杆操作件，也就是大家看到的黄色按压部分，操作时只需要把对应位置的杠杆扳起，将剥好绝缘层的单股或者多股硬导线直接插入接线孔，再把杠杆压回原位，内部的弹簧压接结构就会牢牢抵住导线线芯，实现稳定的电气导通和机械固定，不需要额外的压接工具，也不用担心螺丝拧得过紧压断线芯、或者拧得不够松导致接触不良的问题。

　　设计过程中，首先要考虑的是适配的导线线径范围，这款端子适配28-12AWG的导线，覆盖了日常低压控制、照明回路里绝大多数的导线规格，接线孔的深度做了统一的限位设计，导线插入到孔底后，线芯的压接长度刚好符合电气安全规范，不会出现线芯裸露在外的情况，也不会因为插入深度不够导致压接面积不足、长期运行发热的问题。每个接线位之间都做了独立的绝缘隔筋，哪怕相邻接线位接的是不同电位的导线，也不会因为线芯毛刺、积灰导致短路问题，绝缘壳体的壁厚经过反复校核，既能满足低压场景下的绝缘耐压要求，也不会因为壁厚过大导致整体体积冗余，占用过多的柜内安装空间。

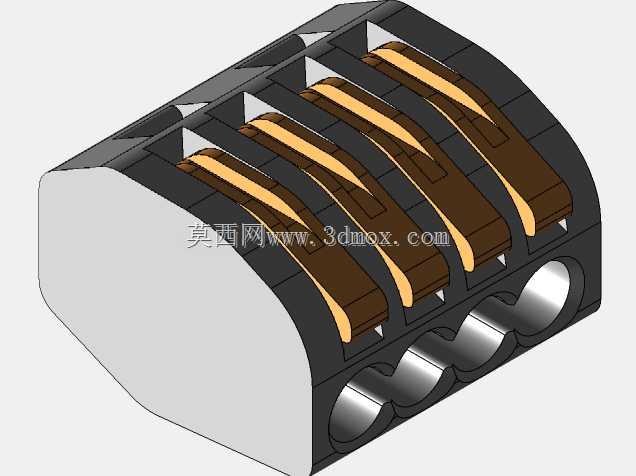

　　从安装边界来看，这款端子属于紧凑型设计，整体宽度和四个接线位的排布间距匹配标准的电气安装间隙，既可以多个并排拼接使用，也可以单独固定在布线槽旁，接线孔的朝向和杠杆操作面呈90度夹角，在柜内布线时，不管是垂直走线还是水平走线，都能方便作业人员操作杠杆，不需要刻意调整端子的安装角度。内部的导电件采用高弹性的铜合金材质，表面做了镀锡处理，既能降低接触电阻，也能防止长期使用后铜件氧化导致的接触不良，压接弹簧的弹力经过严格调校，哪怕导线因为温度变化出现轻微的热胀冷缩，弹簧也能持续提供稳定的压接力，保证连接可靠性，不会出现长期运行后接线松动的问题。

　　在实际选型应用中，这类端子常被用在照明灯具的内部接线、智能家居的控制线转接、小型电控箱的信号回路接线里，相比传统的接线端子排，它不需要搭配导轨安装，也不需要额外的固定件，直接靠背面的卡扣或者双面胶就能固定在安装面上，在空间受限的布线场景里优势非常明显。设计建模的时候，要特别注意杠杆的转动行程和内部锁止结构的配合，杠杆扳起时，内部的压接块要完全抬起，留出足够的导线插入间隙，杠杆压下后，压接块要刚好把线芯压紧在导电件上，同时杠杆要有明显的锁止手感，避免因为震动导致杠杆松脱、接线断开。另外壳体上的导向斜面设计也很关键，导线插入时能顺着斜面直接对准压接位置，不会出现线芯顶到壳体内部结构、插不到位的情况，每个接线位旁可以预留标识位，方便作业人员标记线号，后期维护排查线路的时候效率更高。

　　和同类型的接线端子比，四孔的规格刚好适配多数分线场景，比如单回路进出线分接三个支路，或者四个同电位导线的并接，不需要额外拼接多个端子，减少了连接点的数量，也降低了故障概率。壳体的阻燃等级要满足电气应用的相关要求，哪怕接线点出现异常发热，壳体也不会出现明火蔓延的情况，保障用电安全。建模过程中，所有的配合间隙都要考虑塑料件的成型公差，杠杆和壳体的转动配合间隙不能过大，否则会出现操作晃动感，也不能过小，否则注塑成型后容易出现卡滞，导致杠杆扳动不顺畅。接线孔的直径要比适配的最大线径留有合理的余量，方便导线顺利插入，同时也要配合压接块的行程，保证最细线径的导线也能被可靠压紧，不会出现松脱的情况。
