M12面板安装型Eurofast连接器结构设计

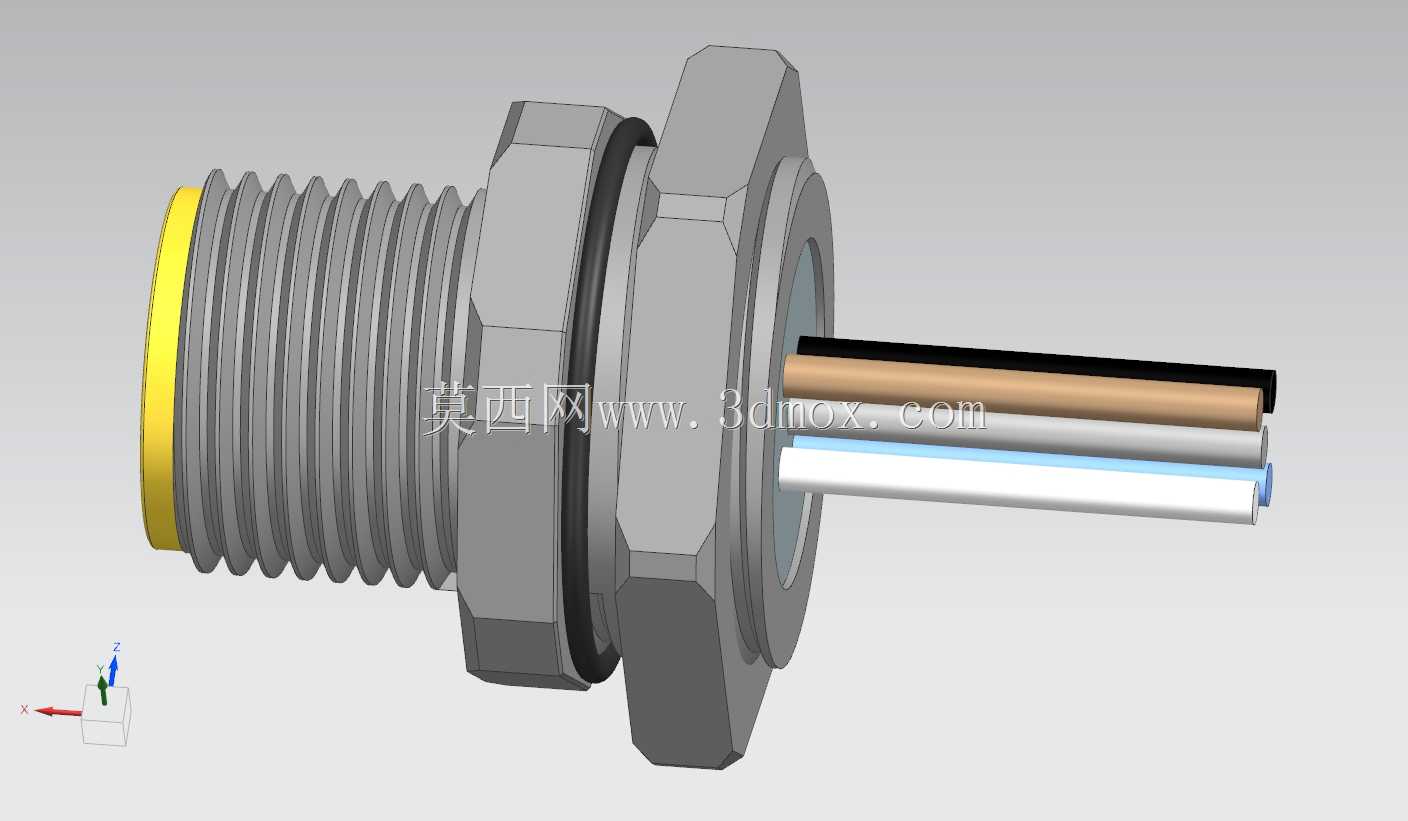

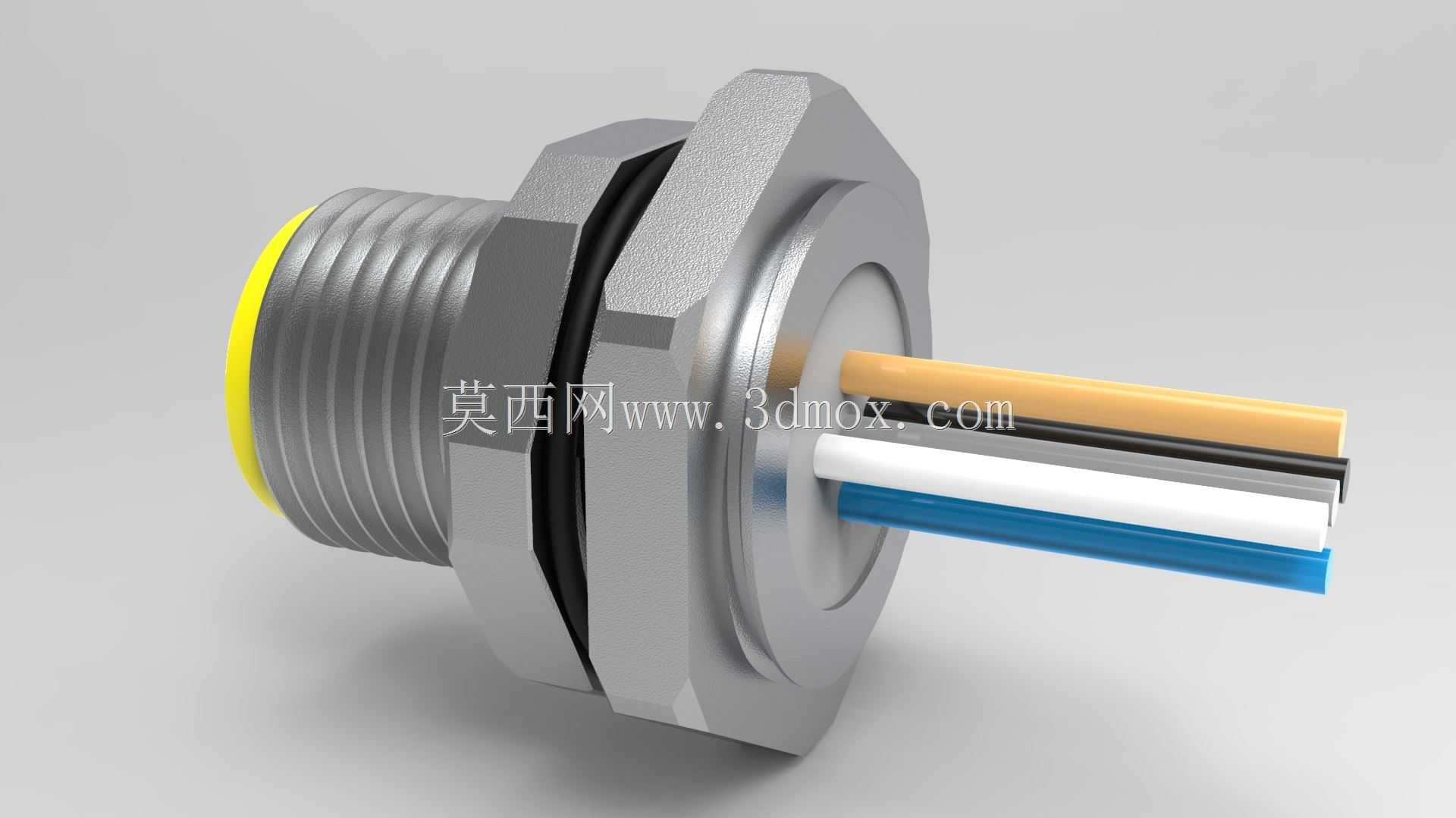

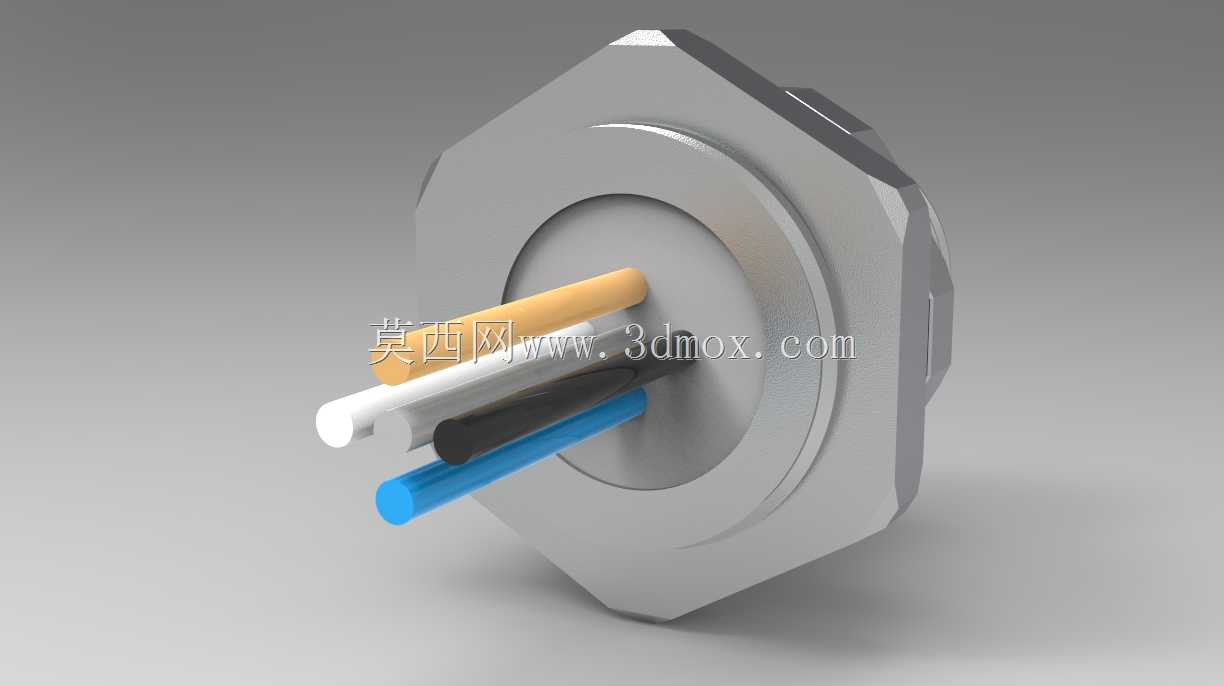

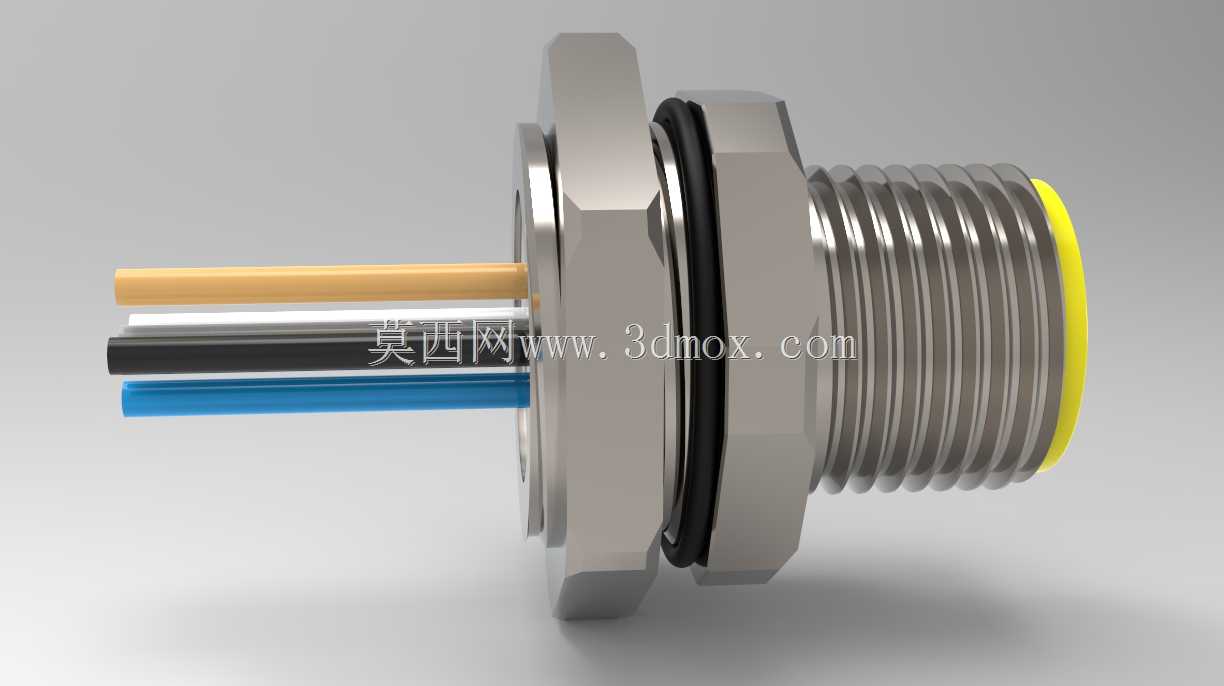

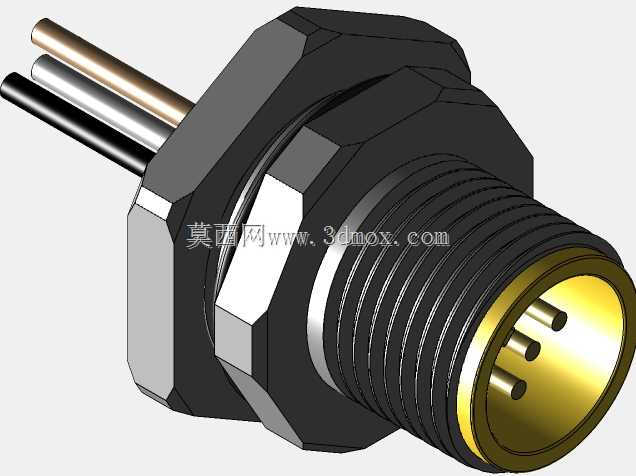

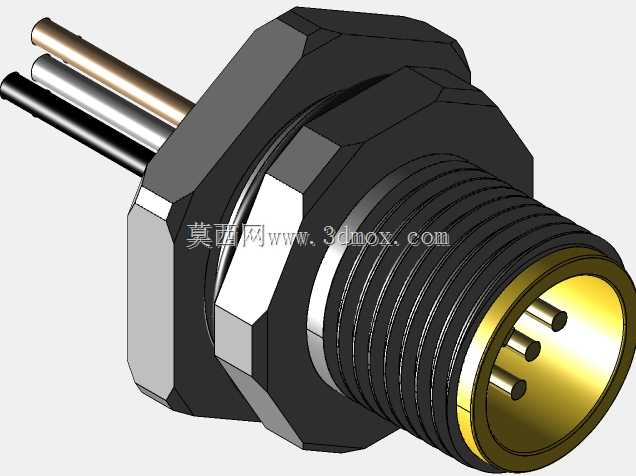

　　在工业现场的传感与控制回路里，这类面板安装型M12连接器是信号与动力传输的核心节点，常见于机床操作面板、分布式IO站、传感器接线盒、工业机器人末端执行器的走线位置，承担着设备内外电路的贯通连接作用，相比普通航插，它的螺纹锁紧结构适配工业现场的振动工况，不会因为设备长期运行的抖动出现松脱断线的问题。从结构设计来看，这款连接器采用外螺纹穿板安装形式，主体金属外壳采用六角法兰结构，安装时可以用标准开口扳手直接锁紧，法兰面与安装面板之间预留了密封胶圈的安装槽，装配后胶圈被压缩在法兰与面板之间，能够实现IP67级别的防护效果，避免车间的切削液、粉尘、水汽从安装缝隙进入设备内部。尾部的出线端直接引出多芯线芯，不同颜色的线芯对应不同的针脚定义，

　　现场接线时可以通过线皮颜色快速区分电源正负极、信号通道、屏蔽层，减少接线错误的概率，线芯与插针的连接部位在模型里做了完整的内部结构还原，能清晰看到插针尾部的压接区域结构，方便设计人员参考压接尺寸来配套压接工具。安装边界方面，这款连接器的穿板开孔需要匹配M12外螺纹的公称直径，六角法兰的对边尺寸符合标准M12连接器的通用安装尺寸，能够兼容市面上绝大多数标准M12连接器的安装开孔，不需要重新开模做面板开孔改造，替换现有设备上的同规格连接器时可以直接互换，不用调整面板的加工尺寸。螺纹部分的长度适配2-4mm厚度的设备面板，不管是薄钢板材质的电气柜面板，还是稍厚的工程塑料操作面板，都能通过尾部的锁紧螺母完成固定，锁紧螺母同样采用六角结构，

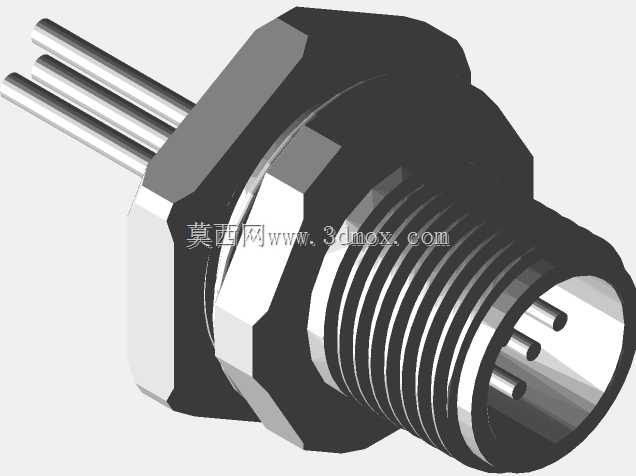

　　和前端法兰配合可以从面板两侧同时锁紧，避免长期振动下螺母回转松脱。在功能特性上，这款公头面板座可以和同规格的M12母头线缆端连接器对插，插合后通过螺纹旋紧实现锁紧，插针的接触部位采用镀金处理，能够降低接触电阻，在工业现场的温湿度变化环境下保持稳定的信号传输，不会因为氧化出现接触不良导致的信号丢包问题。设计过程中需要重点关注的几个尺寸边界包括：插针的同轴度公差，要保证插针对插时不会出现偏斜顶弯的问题；密封胶圈的压缩量控制在20%-30%之间，既保证密封效果，又不会因为压缩量过大导致胶圈永久变形失效；六角法兰的厚度要满足扳手拧紧时的强度要求，不会因为拧紧力矩过大导致法兰变形。另外，

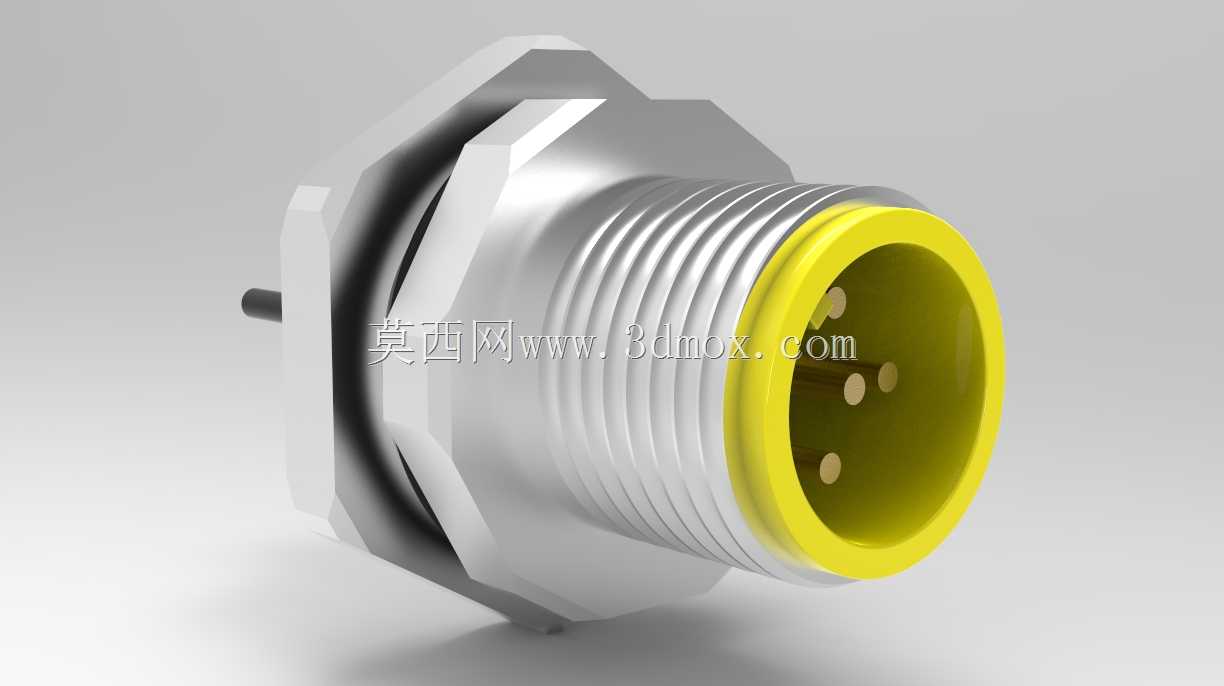

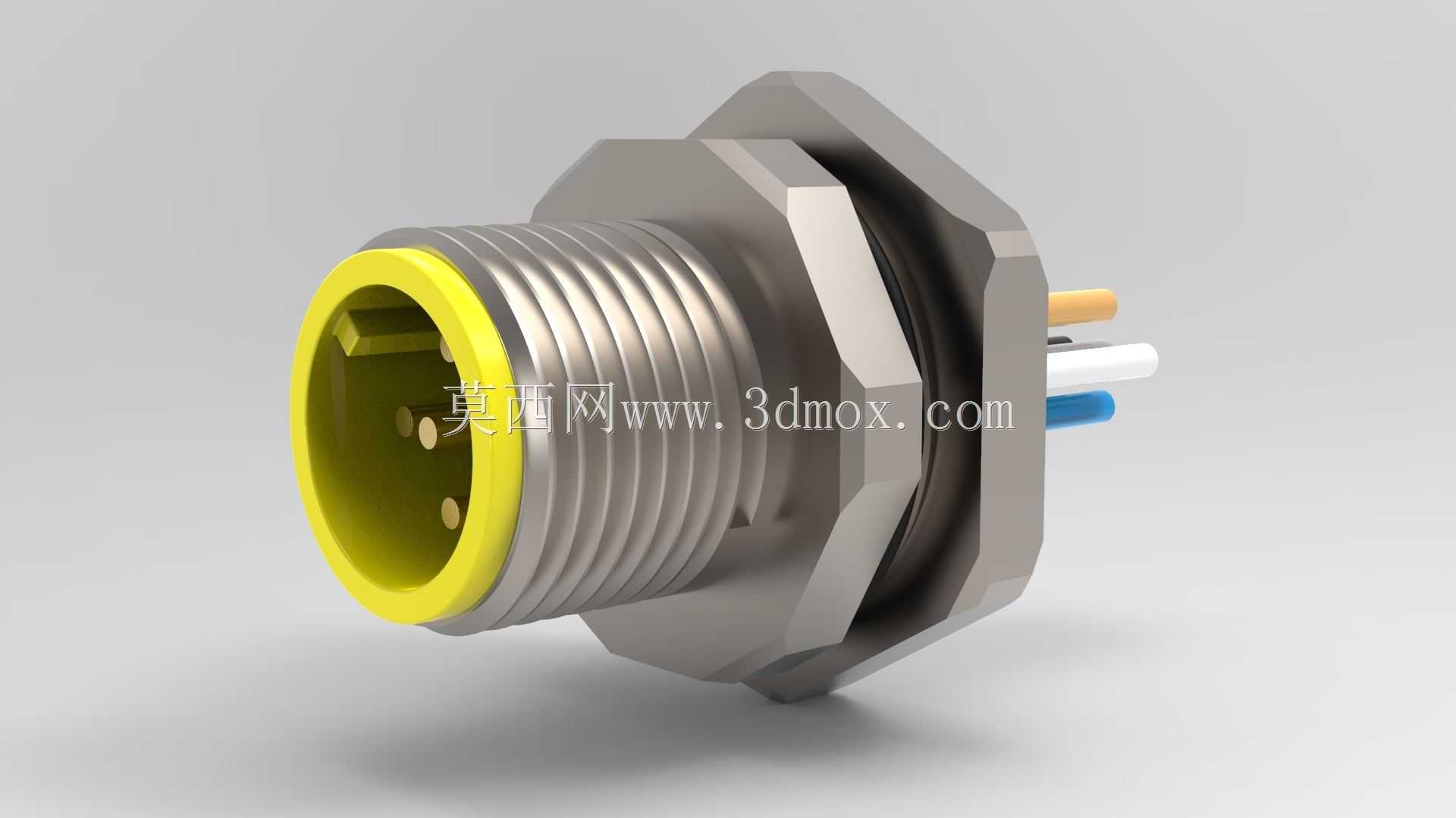

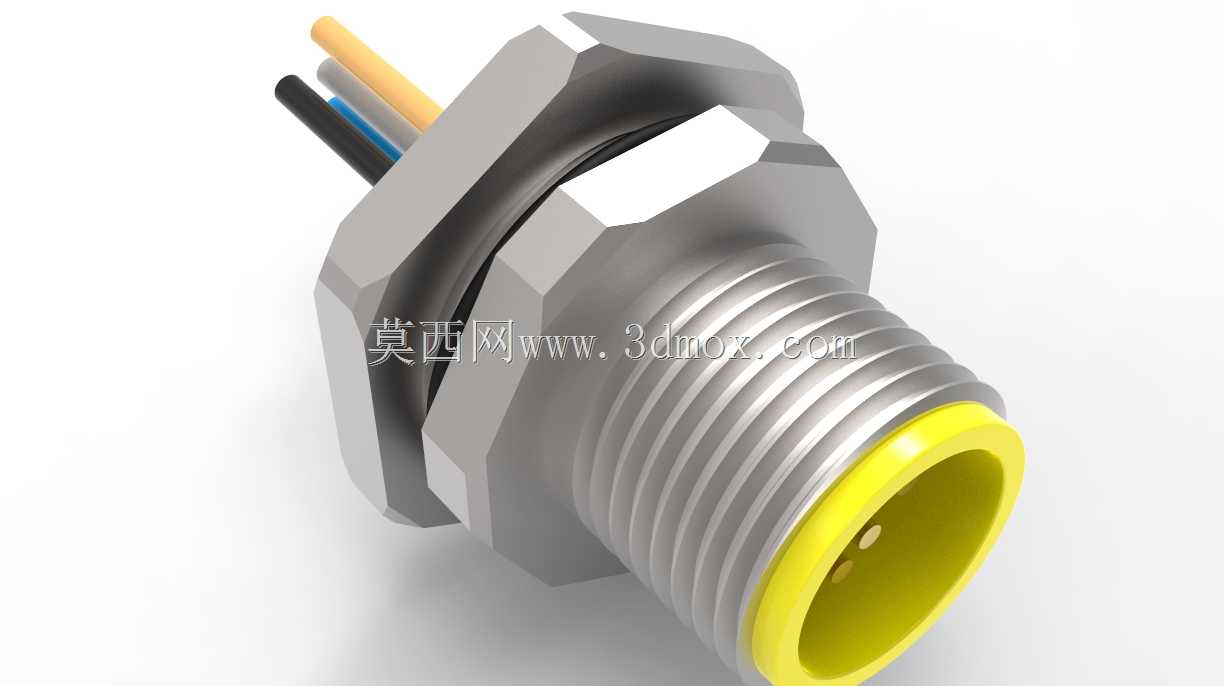

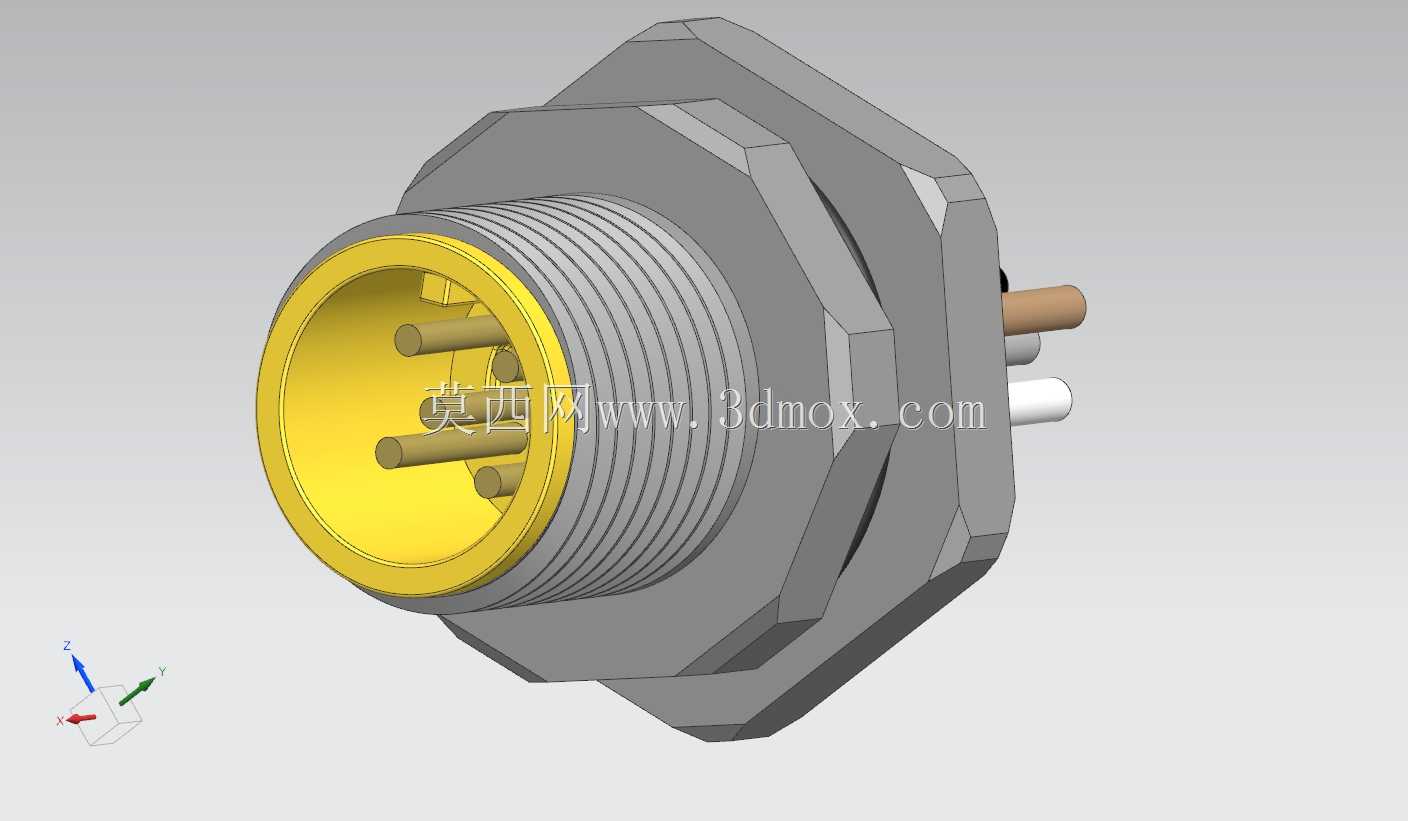

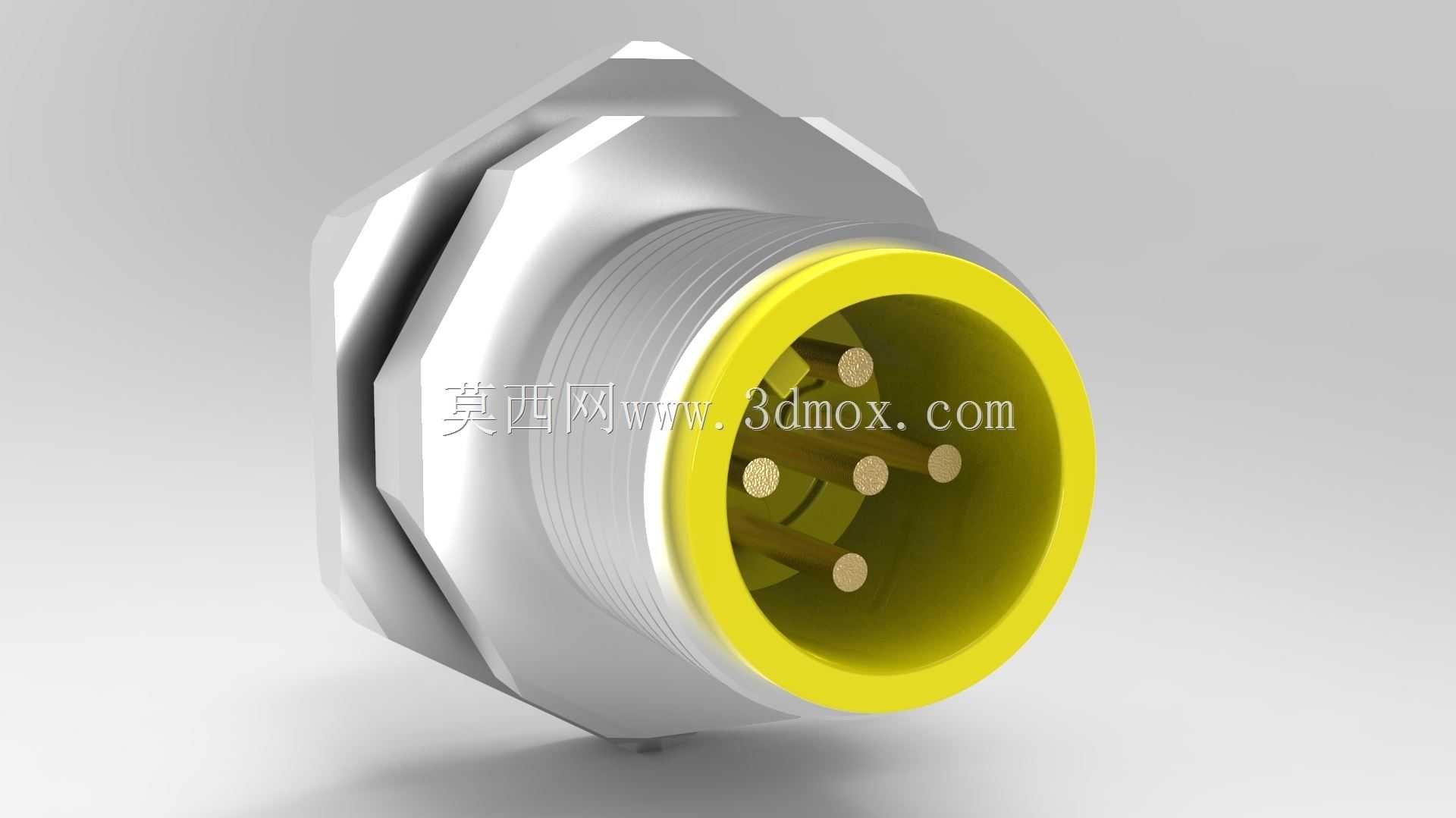

　　连接器前端的黄色标识圈是这款Eurofast系列的特征标识，用于区分不同的针脚定义或者功能类型，现场维护人员可以通过颜色快速识别连接器的用途，减少错插的风险。内部的绝缘基座采用工程塑料材质，把各个插针之间完全隔离开，保证相邻插针之间的绝缘性能，即使在潮湿环境下也不会出现爬电击穿的问题，绝缘基座和金属外壳之间做了防转卡槽结构，装配后绝缘基座不会在外壳内转动，避免插针位置偏移影响对插精度。从三维建模的角度来看，这个模型完整还原了连接器的所有外部特征和内部线芯结构，包括外螺纹的牙型、六角面的倒角、密封胶圈的截面形状、线芯的排布顺序，在做设备整体布线设计时，可以直接把这个模型导入装配体，检查连接器和周围元器件的安装间隙，模拟线缆的弯曲半径，避免实际装配时出现线缆和其他部件干涉、连接器安装空间不足扳手无法操作的问题。在自动化生产线的设备设计中，这类连接器的选型直接影响后期设备的维护效率，采用标准M12规格的连接器，现场更换传感器或者 IO 模块时不需要重新接线，只需要旋开插头更换部件即可，大幅缩短停机维护时间，而面板安装的形式可以把设备内部的走线和外部现场走线完全分隔开，内部接线在出厂前完成压接装配，现场只需要连接外部的插头线缆，降低现场接线的工作量和出错概率。
