Patlite LFH-24-R-24V红色LED信号指示灯

　　在工业现场的各类设备、产线、控制柜以及通讯站点中，信号指示灯是传递设备运行状态、故障告警、流程节点信息的核心可视化部件，这款红色LED指示灯的三维建模完全参照实物实际尺寸完成，可直接用于设备整机装配仿真、控制柜布局校验、产线可视化方案搭建等场景。从实际工程应用来看，这类红色指示灯常被用于故障告警、急停状态指示、危险区域警示等关键信号传递场景，在通讯基站、自动化产线、配电柜体、机床操作面板等位置都有广泛部署，区别于绿、黄、蓝等其他颜色的状态指示，红色信号的视觉优先级最高，能够在复杂的工业现场环境中快速被运维人员捕捉，第一时间传递异常状态信息，避免设备故障扩大或安全事故发生。

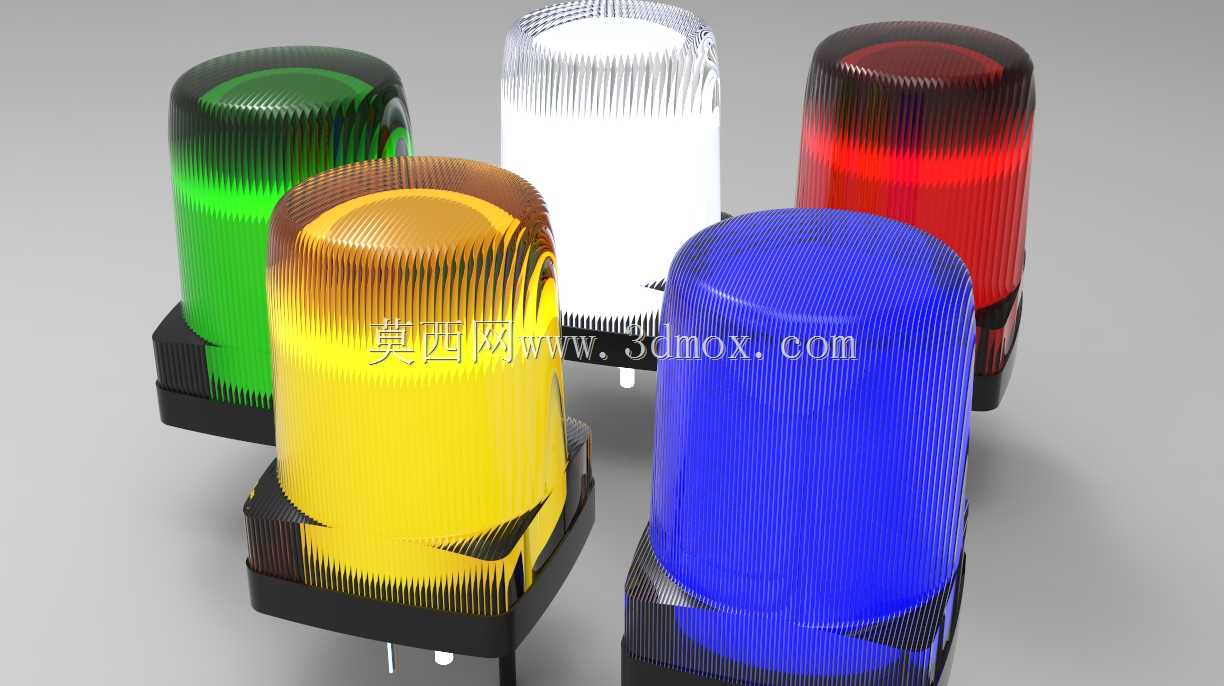

　　从产品功能特性来看，这款指示灯采用直插式引脚设计，属于典型的板载安装信号器件，发光部分采用半透明有色罩体，光线透过罩体后发散均匀，不会出现局部强光刺眼的问题，同时罩体的圆柱带弧顶造型能够让光线在水平方向120度左右的范围内都有良好的可视角度，满足不同站位的运维人员观察需求。底座部分采用黑色遮光材质，能够避免光线从安装缝隙处漏光，减少相邻指示灯之间的光线干扰，保证信号识别的准确性。引脚采用标准直插间距，适配常规PCB板的安装孔位设计，焊接后固定牢靠，能够承受工业现场一定程度的振动冲击，不会出现引脚松脱、接触不良的问题。

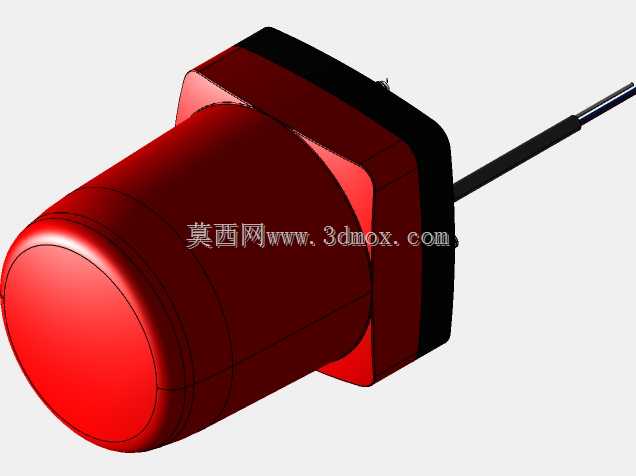

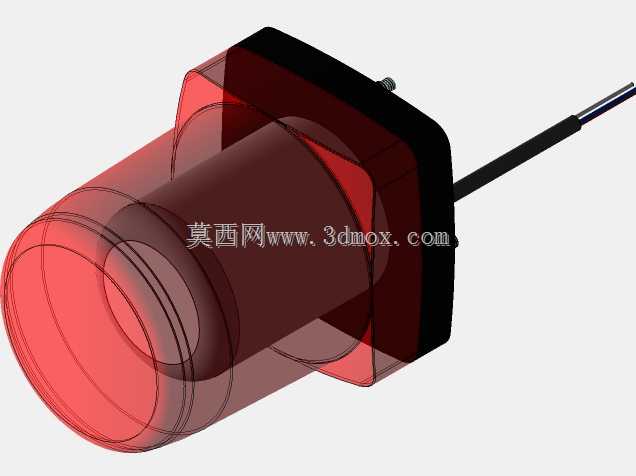

　　在建模过程中，首先对实物的各部分尺寸进行了精准还原，罩体部分的外径、总高度、弧顶曲率都严格参照实物测绘数据，底座部分的直径、高度与罩体的配合间隙按照实际装配公差设置，引脚的直径、长度、伸出位置完全匹配PCB安装的实际需求，安装边界方面，模型预留了罩体外侧的安全操作空间，以及引脚焊接所需的板下空间，在进行整机装配仿真时，可以直接将模型导入装配体，校验安装位置是否与周边结构件、电气件发生干涉，避免实际生产中出现安装位不匹配的问题。设计思路上，建模过程中对罩体的透光部分做了材质区分，底座的哑光黑材质、引脚的金属材质、罩体的半透明有色材质都做了对应设置，渲染后能够直观呈现实物的视觉效果，方便在做设备外观方案、产线可视化演示时直接使用，不需要额外调整材质参数。同时模型对各部分的装配关系做了合理拆分，罩体、底座、引脚三个部分为独立实体，既可以用于整体装配，也可以单独拆分出零件用于出工程图、做BOM清单统计。

　　从实际选型适配的角度来看，这款24V供电的红色指示灯是工业现场最常用的信号器件规格，24V直流供电属于工业控制领域的标准安全电压，适配绝大多数PLC、继电器控制回路的输出电平，不需要额外加装电压转换模块，直接接入控制回路即可工作。在进行控制柜布局设计时，通过导入该三维模型，可以提前排布指示灯的安装位置，确认不同颜色指示灯的间距、与按钮开关等其他操作件的距离，保证操作面板布局合理，标识清晰，避免后期开孔安装时出现位置冲突。在产线仿真场景中，该模型可以作为状态标识部件，绑定设备的运行状态参数，在仿真运行时通过指示灯的亮灭直观展示设备的运行、故障、待机等不同状态，提升仿真方案的可视化程度。对于结构设计人员来说，精准的实物模型能够减少测绘工作量，直接将模型调入设计方案中，大幅提升设计效率，同时避免因尺寸偏差导致的安装问题，降低打样试装的成本。
