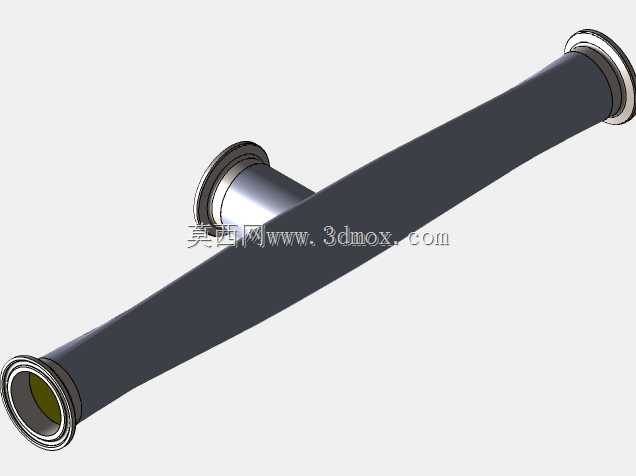

带侧通接口的斜置流体输送管路结构

　　在流体输送系统的现场布设中，经常会遇到主输送路径存在安装倾角、同时需要在管路中段引出分支通路的工况，这类场景下常规的直段管路搭配外置三通的组合方案，往往会因为接头堆叠带来额外的流阻损失，同时多段拼接的结构也会增加安装对齐的难度，在空间受限的布设场景中适配性较差。这款斜置带侧通的管路结构，正是针对这类特殊布设需求设计的一体化流体输送构件，主体管段采用预设倾斜角度的一体化成型结构，省去了主路径上额外的角度调整接头，两端配置的快装式法兰接头可以直接和同规格的输送管路快速对接，无需额外焊接或者螺纹攻丝操作，能够大幅缩短现场安装的对齐与紧固时间。

　　从功能设计层面来看，主体管段的倾斜角度是结合常见的设备跨层布设、倾斜安装面的管路对接场景做的参数匹配，管体内壁做了平滑过渡处理，尤其是侧通接口和主通路的交汇位置，采用了大圆弧的流道设计，避免直角交汇带来的介质滞留、流阻陡增问题，不管是输送洁净水、汽油类的低粘度流体，还是带少量杂质的工艺流体，都能保持稳定的输送效率，不会在交汇位置形成长期积料。侧通接口的轴线和主通路的其中一个端面保持垂直，这样的设计是为了方便分支管路直接垂直于安装面布设，不需要额外在分支侧加装角度接头，在需要接压力表、采样支路、或者旁路分流的场景中，能够直接对接标准规格的支路管件，减少管路系统的整体接头数量，也就降低了潜在的泄漏点风险。

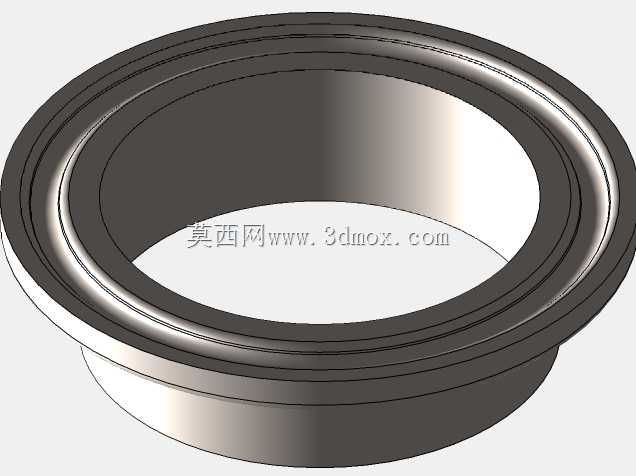

　　在安装边界的设计考量上，这款管路的三个连接端面都做了统一的接头规格匹配，所有端面的密封槽尺寸、法兰卡接位的公差都和行业通用的快装管路标准保持一致，不需要单独定制配套的连接配件，现场安装时可以直接和现有管路系统的标准件互换。主体管段的壁厚是按照常规中低压流体输送的压力等级做的选型，能够覆盖日常工业流体输送、小型工艺设备管路配套的压力需求，管体外壁没有多余的凸起结构，在布设时可以紧贴安装面固定，不需要预留额外的避让空间，对于安装空间紧凑的设备内部管路布设场景十分友好。

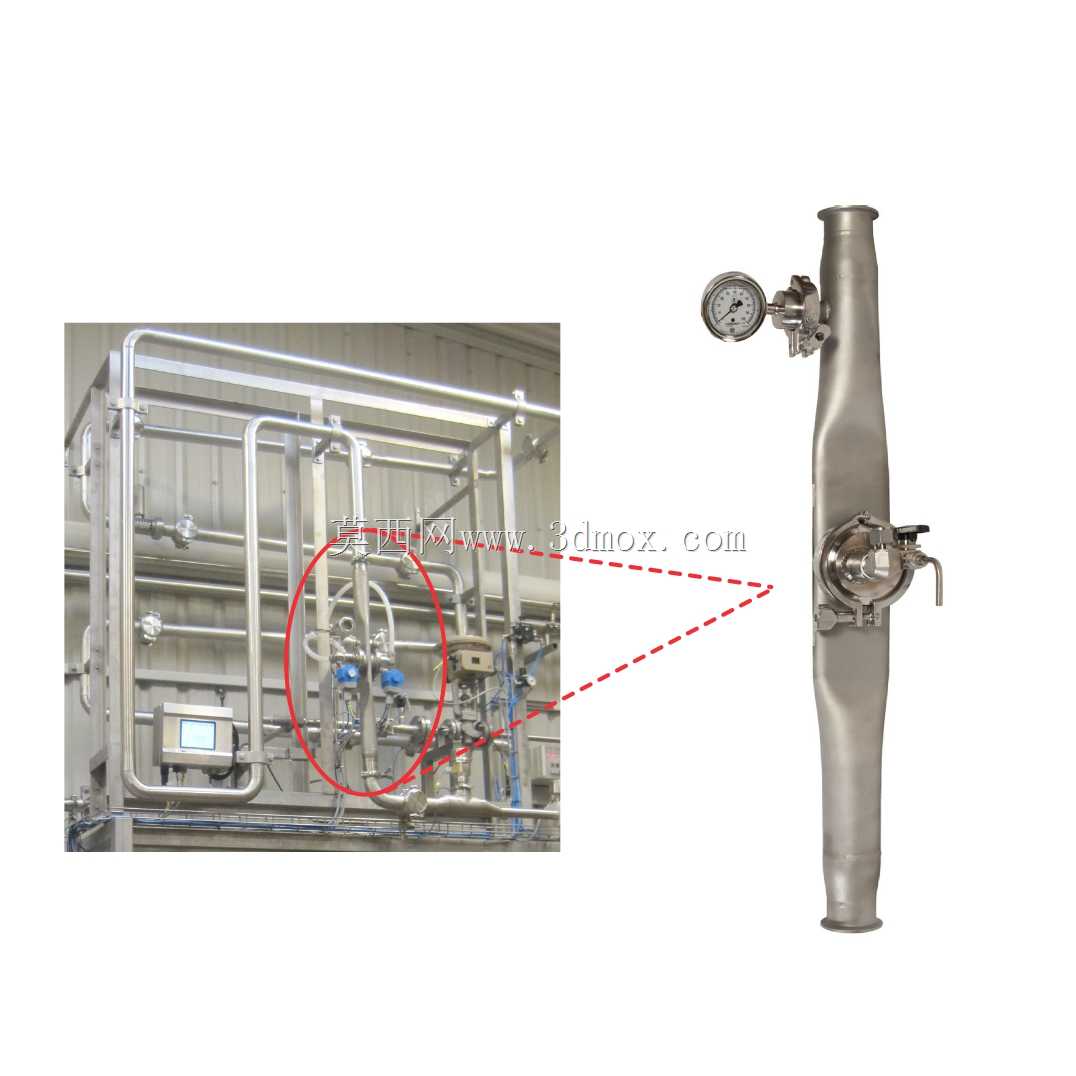

　　实际应用中，这类一体化斜带侧通的管路结构，常被用在小型酿造设备的流体输送支路、车载供油系统的倾斜布设管路、工艺设备的冷却水旁路连接等场景，相比传统的多段管件拼接方案，一体化的结构不仅减少了安装工作量，也降低了多接头带来的泄漏风险，同时平滑的内部流道也能减少流体输送过程中的压力损失，提升整个管路系统的运行稳定性。在建模过程中，所有连接位的配合公差都按照实际管路安装的间隙要求做了预留，接头位置的密封槽深度、卡接位的倒角尺寸都和实际量产的管件参数保持一致，不管是用来做管路系统的布设方案仿真，还是做设备整体的装配干涉检查，都能直接复用模型参数，不需要额外调整配合尺寸。

　　从结构强度的角度来看，侧通接口和主通路的连接位置做了局部加厚处理，避免分支管路受力时在交汇位置产生应力集中，长期使用过程中不会因为管路振动、介质压力波动出现焊缝开裂或者结构变形的问题。管体的外表面做了哑光的防护层设计，既可以适配工业场景的防腐蚀需求，也不会因为表面过于光滑在安装紧固时出现打滑的问题。在做设备整体的管路布局设计时，这款一体化的管路构件可以直接替代原来需要三段直管、一个弯头、一个三通拼接的组合结构，大幅减少管路装配体的零件数量，提升整体装配效率，也能让管路布设的外观更加简洁规整，减少不必要的空间占用。
