卧式脚踏滑行休闲代步自行车结构

　　这款卧式结构的人力骑行代步装置，跳出了传统直立自行车的车架布局逻辑，把骑行姿态从端坐受力调整为半躺式的舒展姿态，核心瞄准城市短途休闲骑行、景区观光代步、康复期低强度骑行锻炼这类场景，能大幅降低传统直立骑行时腰椎、腕关节承受的上半身重量压迫，长时间骑行的疲劳累积速度远低于常规自行车。从结构布局来看，整车采用前后单轮的两轮稳定构型，转向机构沿用传统自行车的前轮转向逻辑，转向立管做了加长后倾调整，适配卧式姿态下的手臂操作范围，车把高度与肩宽位置匹配，转向时手臂无需抬升或前探过多，转向操作力矩经过杠杆比调整，转向阻尼适中，不会出现高速行驶时的摆头抖动问题。驱动部分没有采用传统自行车的中置曲柄脚踏结构，

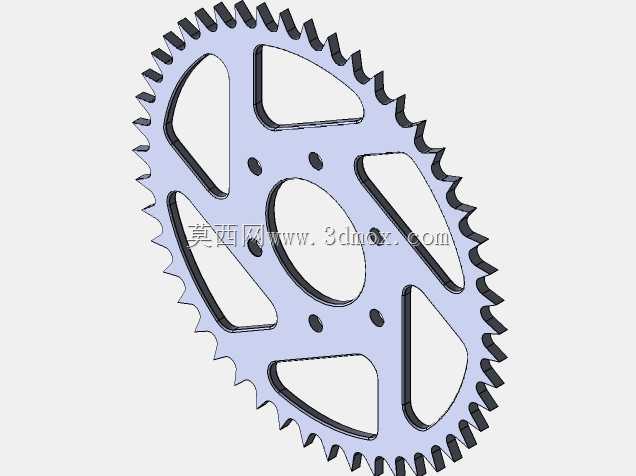

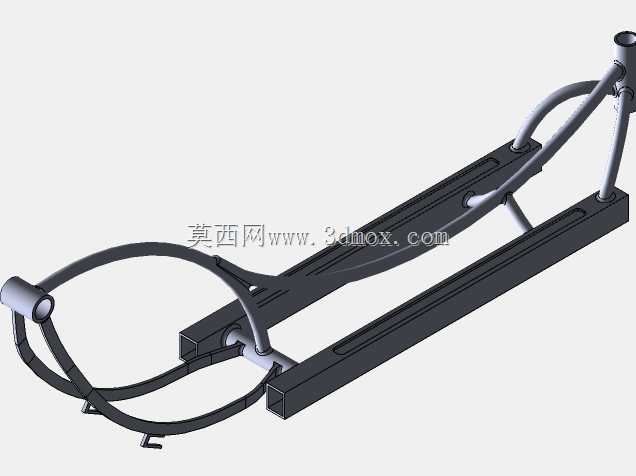

　　而是将脚踏承载平台布置在车架中部靠前的位置，骑行者半躺时腿部自然前伸即可踩踏，脚踏板面做了防滑纹理处理，踩踏发力时脚掌与踏板的接触面积更大，发力路径沿着腿部骨骼自然传导，不会出现传统自行车曲柄转动到上下止点时的发力空程，驱动链条从脚踏位置的传动链轮引出，直接连接后轮轴的飞轮结构，传动路径短，链条张紧调节结构集成在车架纵梁上，日常维护时调整链条松紧无需拆解后轮周边的附属结构。车架主体采用矩形管材焊接成型，纵梁从转向立管位置一直延伸到后轮轴安装座，整体呈低趴的水平布局，重心高度比传统自行车低40%左右，高速滑行时的侧倾稳定性更好，后轮轴位置集成了后货架安装位，可拓展搭载小型置物筐或骑行驮包，满足短途出行的载物需求。

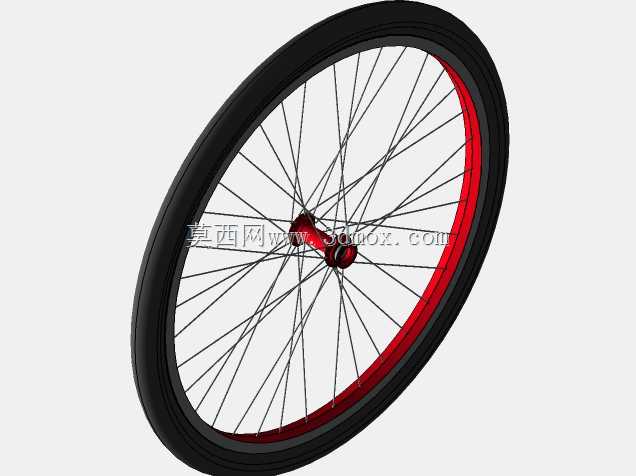

　　前轮采用标准自行车轮组规格，轮圈直径适配常规16寸自行车轮胎，前叉与转向立管之间保留了足够的减震行程空间，可根据使用需求加装弹簧减震结构，过滤铺装路面的细小颠簸；后轮采用与前轮同规格的轮组，保证前后轮配件的通用性，后期更换轮胎、辐条时无需单独匹配特殊规格零件。车架上的脚踏安装位置做了前后可调的滑轨结构，可适配不同身高的使用者，调整范围覆盖150cm到185cm身高区间的腿部长度，调整到位后通过快拆锁销固定，骑行过程中不会出现滑移松动。车把部分采用弯把结构，握把套采用防滑柔性材质，转向时的握持手感舒适，刹车手柄布置在握把端部，手指无需大幅移动即可捏合刹车，刹车线管沿着车架纵梁内侧走线，避免外露线管剐蹭骑行者衣物，

　　也能减少户外使用时线管积灰进水的概率。从安装边界来看，整车总长度控制在1.6米以内，宽度不超过0.6米，停放时占用的空间与常规折叠自行车相当，普通住宅的电梯、楼道都可顺利通行，车架尾部预留了脚撑安装孔位，停放时可通过单侧脚撑稳定支撑，不会出现侧翻问题。整车的受力结构经过载荷校核，车架纵梁可承受120kg的额定载荷，焊接位置的应力集中区域做了圆弧过渡处理，避免长期交变载荷下出现焊缝开裂问题，转向立管与前叉的配合部位采用标准碗组结构，转动顺滑且耐磨，长期使用也不会出现转向旷量。不同于传统自行车的直立骑行姿态，这款结构的骑行者重心落在车架中部的靠背支撑区域（后续可拓展加装靠背配件），背部有支撑的状态下，腿部发力时可以借助背部的支撑力，踩踏输出的力量更大，爬坡时的发力效率更高，同时上半身无需维持平衡姿态，颈部也不用长时间保持抬头看路的紧张状态，非常适合休闲骑行场景下的慢节奏出行，也可作为下肢康复训练的辅助器械，调整踩踏阻力后适配不同康复阶段的训练强度需求。
