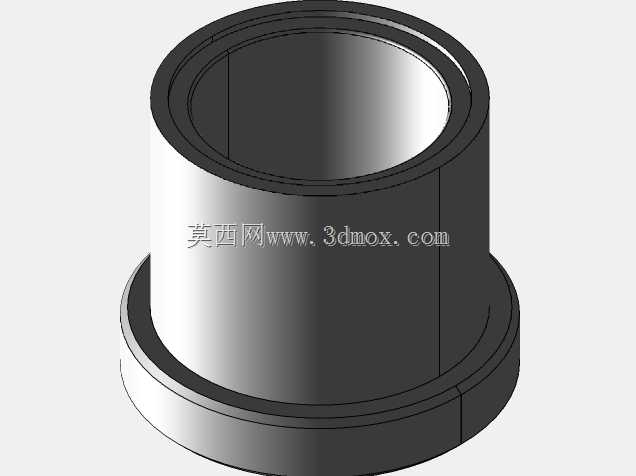

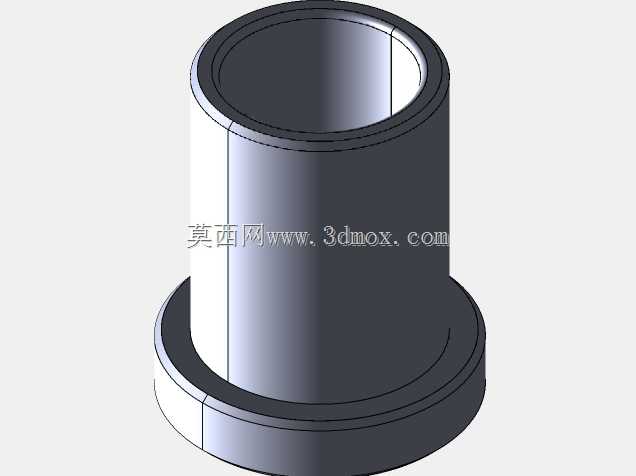

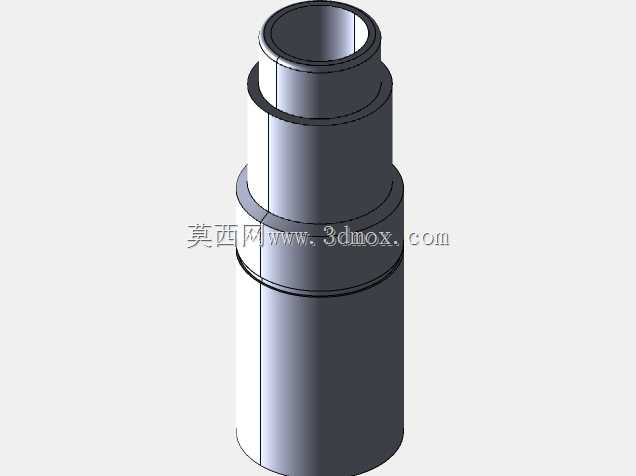

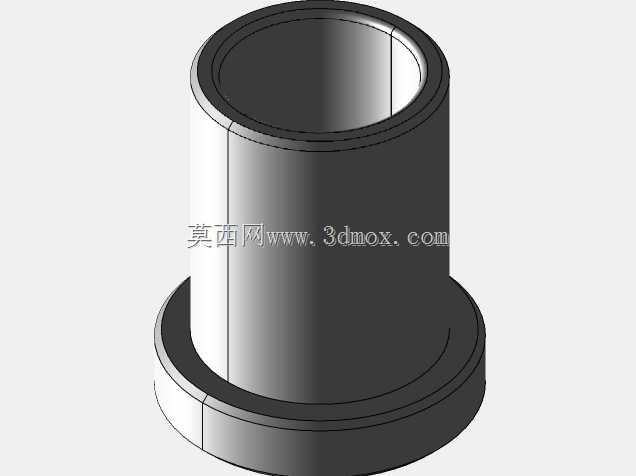

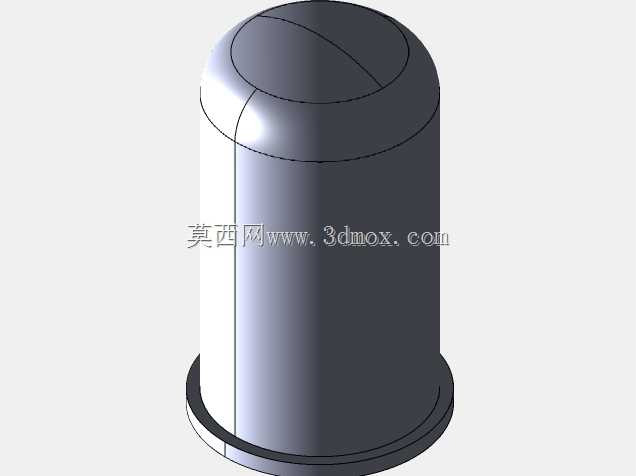

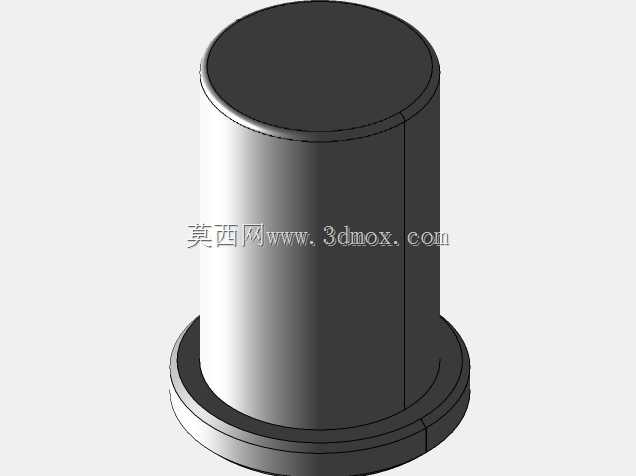

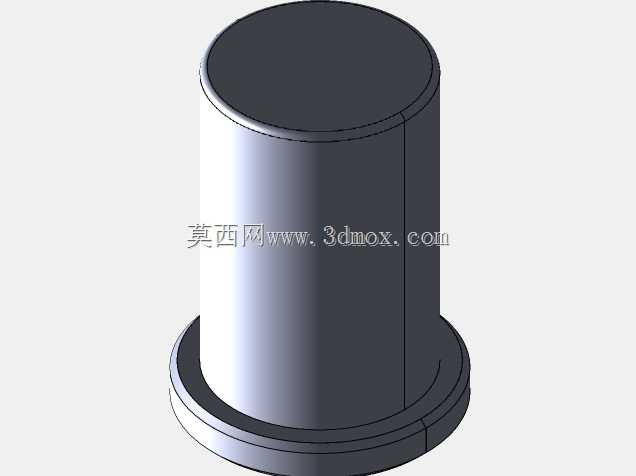

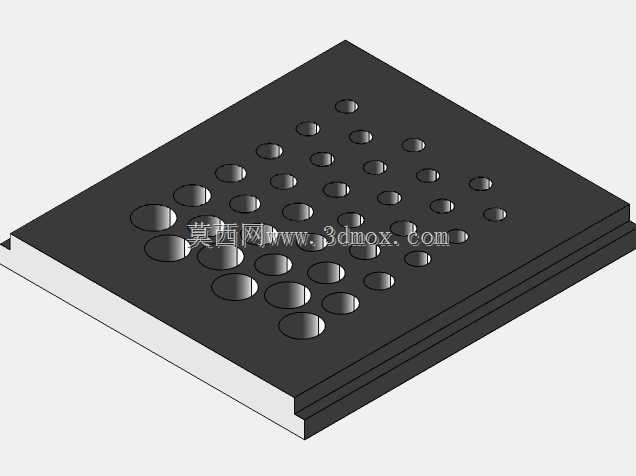

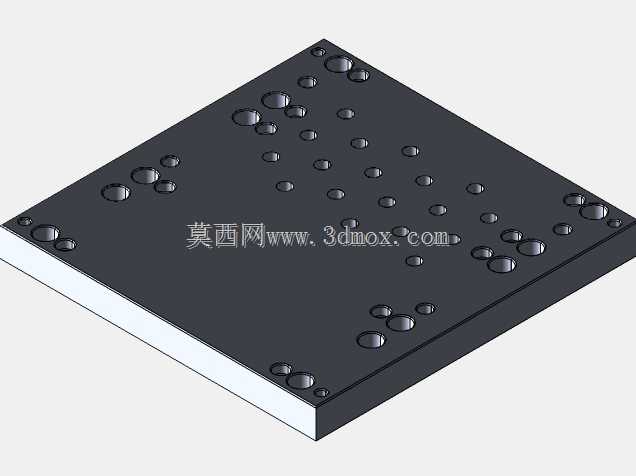

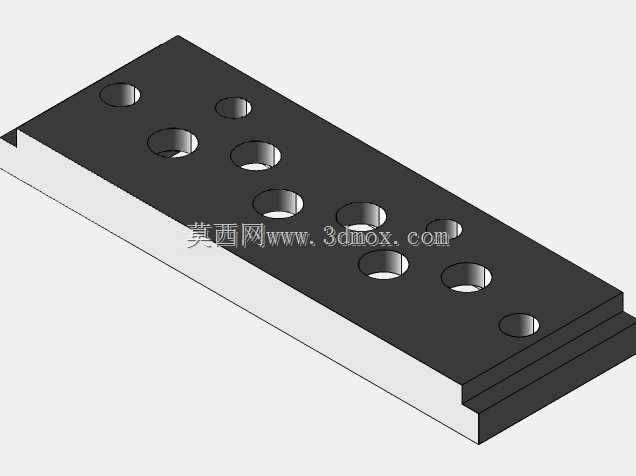

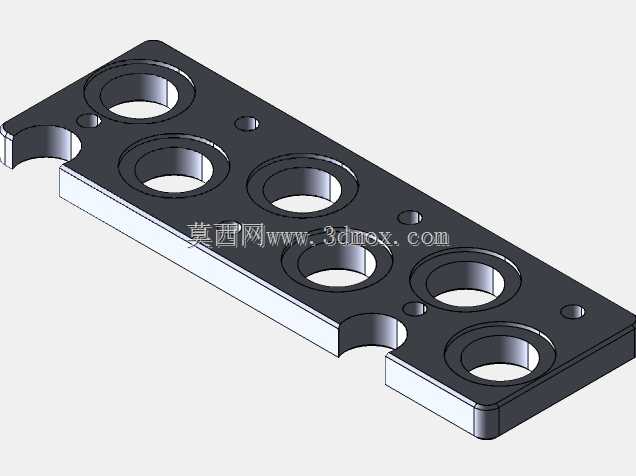

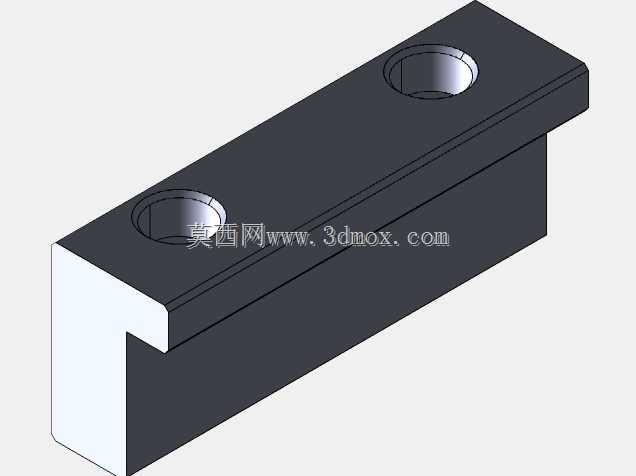

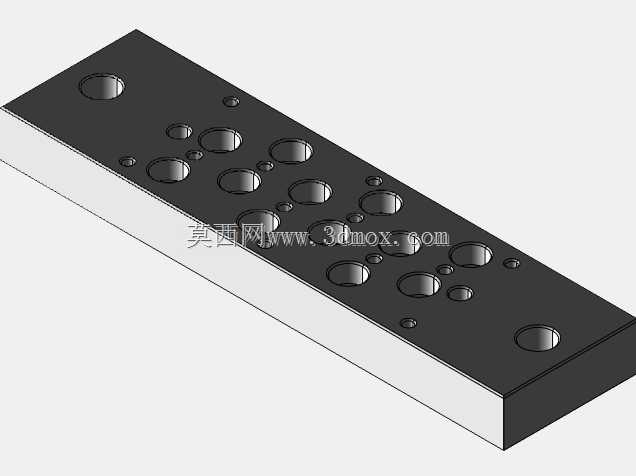

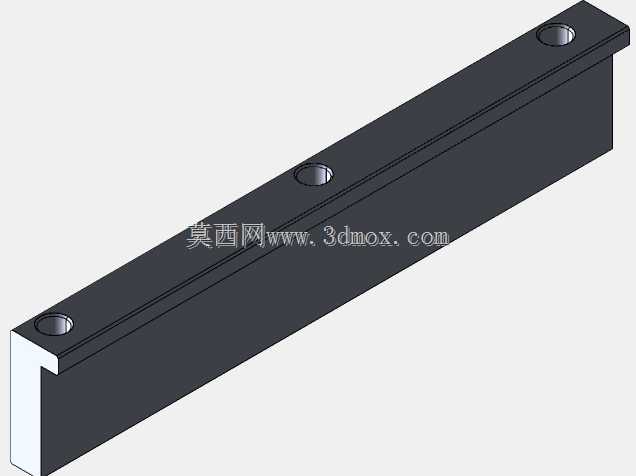

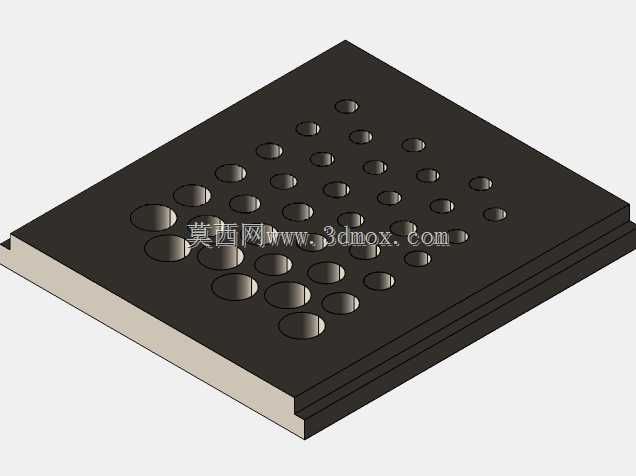

带法兰基座的金属衬套结构设计

　　在制冷换热设备的管路装配体系中，这类带法兰基座的衬套构件是管路穿装定位环节的核心配套零件，日常应用场景覆盖制冷机组内部冷媒管路的穿板固定、换热器管束的端部支撑定位、制冷管路与设备壳体之间的隔套防护等工况，能够有效避免管路与安装孔壁直接接触产生的硬摩擦、振动磨损以及不同金属接触引发的电化学腐蚀问题。从实际使用功能来看，该构件的核心作用是为穿装的管路提供稳定的径向支撑，同时依靠底部的法兰结构实现轴向限位，防止衬套在设备运行振动过程中出现轴向窜动，部分工况下还可作为密封件的安装基座，配合密封圈实现穿管位置的静密封，阻断设备内外的冷热交换与介质渗漏路径。

　　设计阶段首先需要匹配安装场景的边界条件，底部法兰的外径需要大于安装板的开孔直径，法兰厚度根据安装位置的承压需求确定，保证在管路振动、介质压力波动的工况下，法兰面不会出现压溃变形或者被拉入安装孔的问题；上部套筒的外径与安装孔采用间隙配合，配合公差根据安装精度要求选择H7/g6或者H8/f7区间，既保证安装时能够顺利嵌入安装孔，又不会因为间隙过大导致衬套在孔内出现径向晃动。套筒的内孔尺寸需要匹配穿装管路的外径，内孔表面粗糙度控制在Ra1.6-3.2区间，降低管路穿装时的摩擦阻力，同时减少管路运行振动时与衬套内壁的磨损量。

　　从结构细节来看，套筒与法兰的衔接位置做了圆角过渡处理，避免直角衔接带来的应力集中问题，在设备长期运行承受交变振动载荷时，该位置不会因为应力集中产生开裂失效；法兰的下端面设计有浅槽结构，可适配安装O型密封圈或者调整垫片，既能够补偿安装面的平面度误差，又能在需要密封的场景下实现接触面的静密封，防止冷凝水、灰尘从安装间隙进入设备内部。套筒的外壁做了等壁厚设计，整个圆周方向的壁厚均匀，保证受力时各方向的支撑强度一致，不会因为壁厚不均导致局部应力过大出现变形。

　　安装边界方面，该衬套的安装流程为首先将法兰端的密封件嵌入下端面的槽内，随后将套筒部分从设备壳体或者安装板的外侧对准安装孔推入，直到法兰端面与安装板面完全贴合，之后再将需要固定的管路从衬套内孔穿入，调整好管路的伸出长度后，在衬套与管路的间隙位置填充密封胶或者加装卡箍定位，即可完成安装。需要注意的是，安装时法兰面的压紧力需要均匀分布，避免单侧压紧导致法兰变形、衬套轴线偏斜，进而影响管路的同轴度，造成管路额外的装配应力。在制冷换热器的应用场景中，这类衬套通常采用耐磨金属材质制作，具备良好的导热性与耐腐蚀性，能够适配冷媒介质的低温工作环境，不会因为长期接触低温冷媒出现材质脆化的问题，同时金属材质的支撑强度足够，能够承受管路热胀冷缩产生的轴向力，以及设备运行时的振动载荷，保证整个管路系统在全生命周期内的定位稳定性。
