90度弯角双法兰连接管路接头

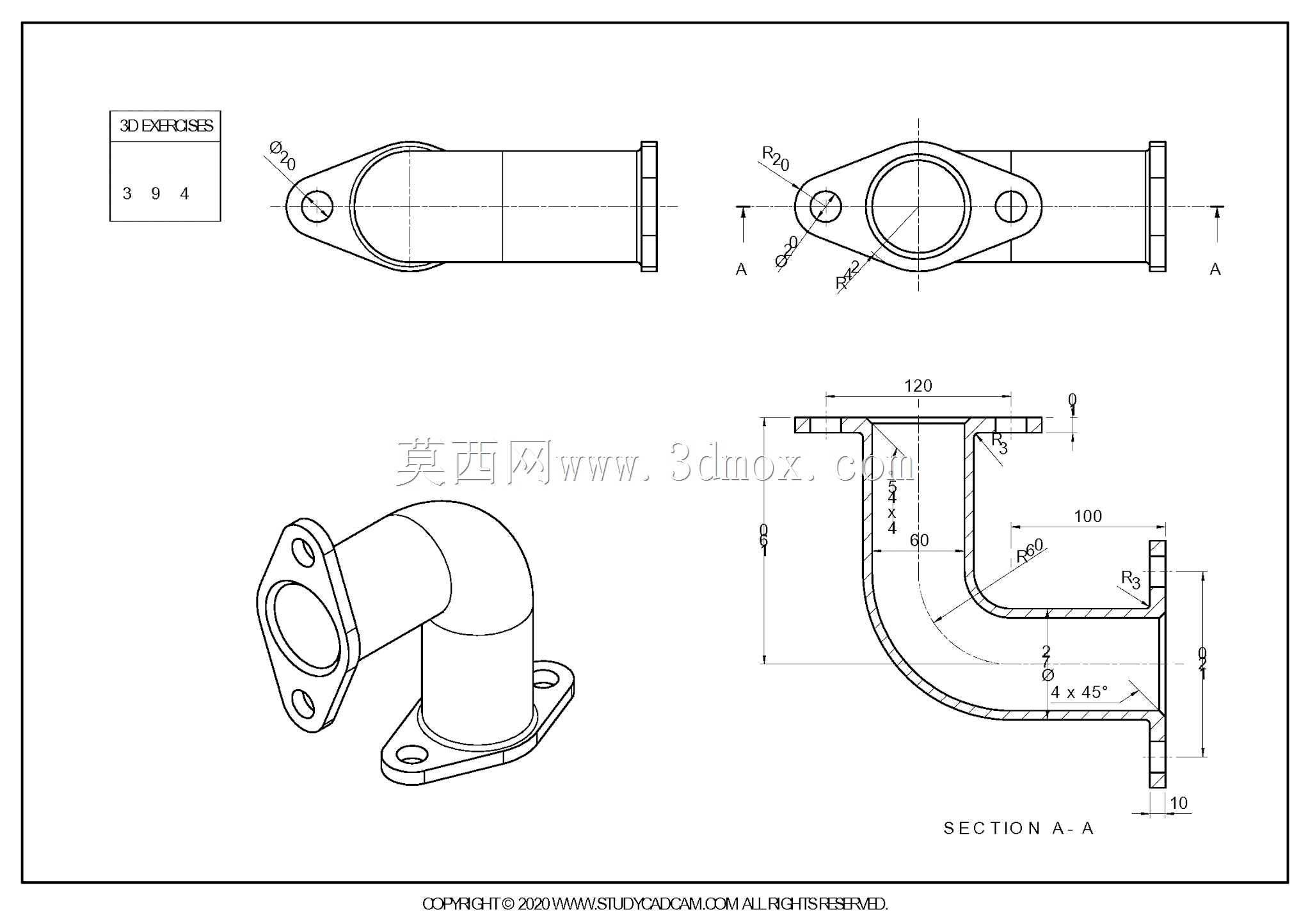

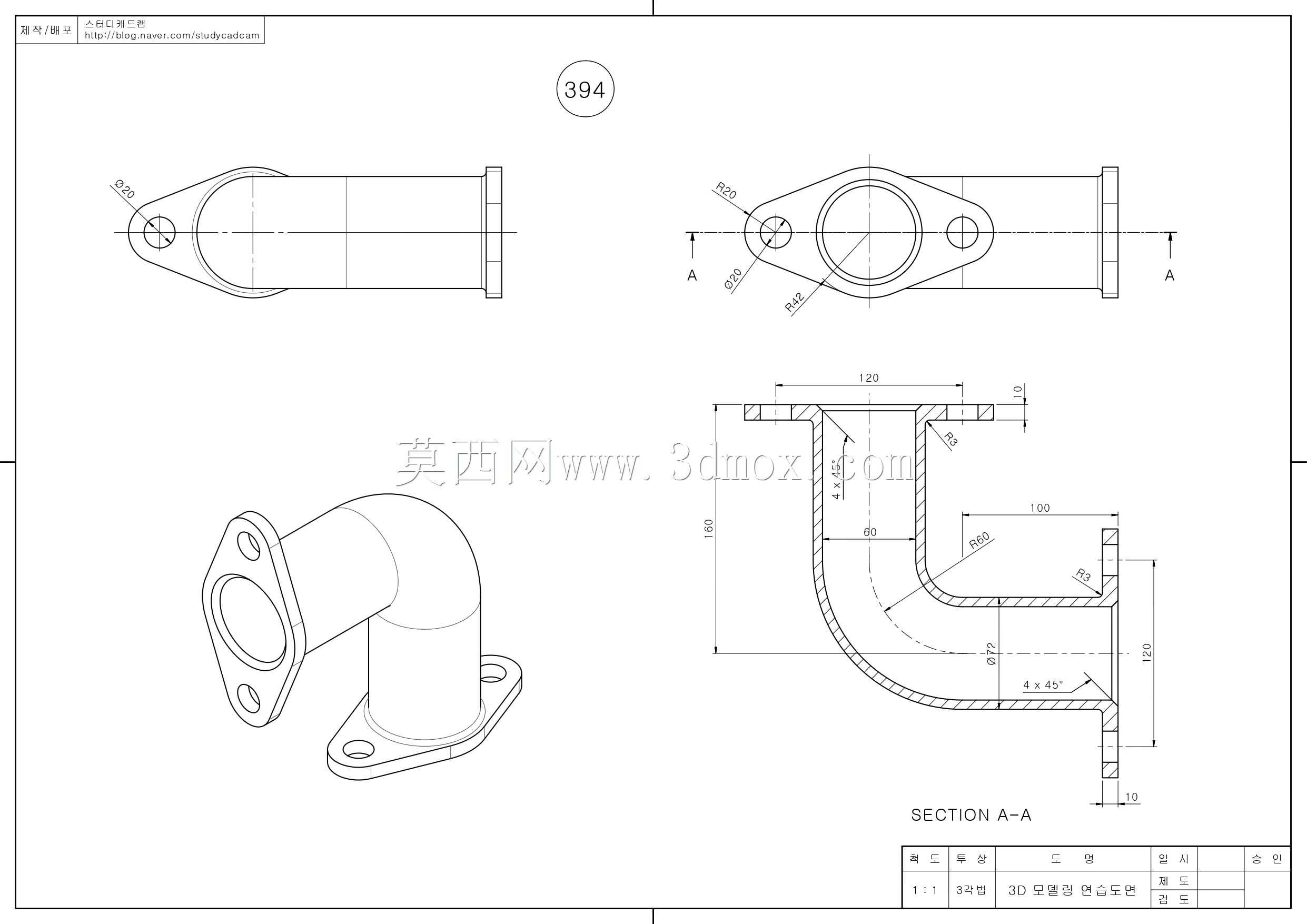

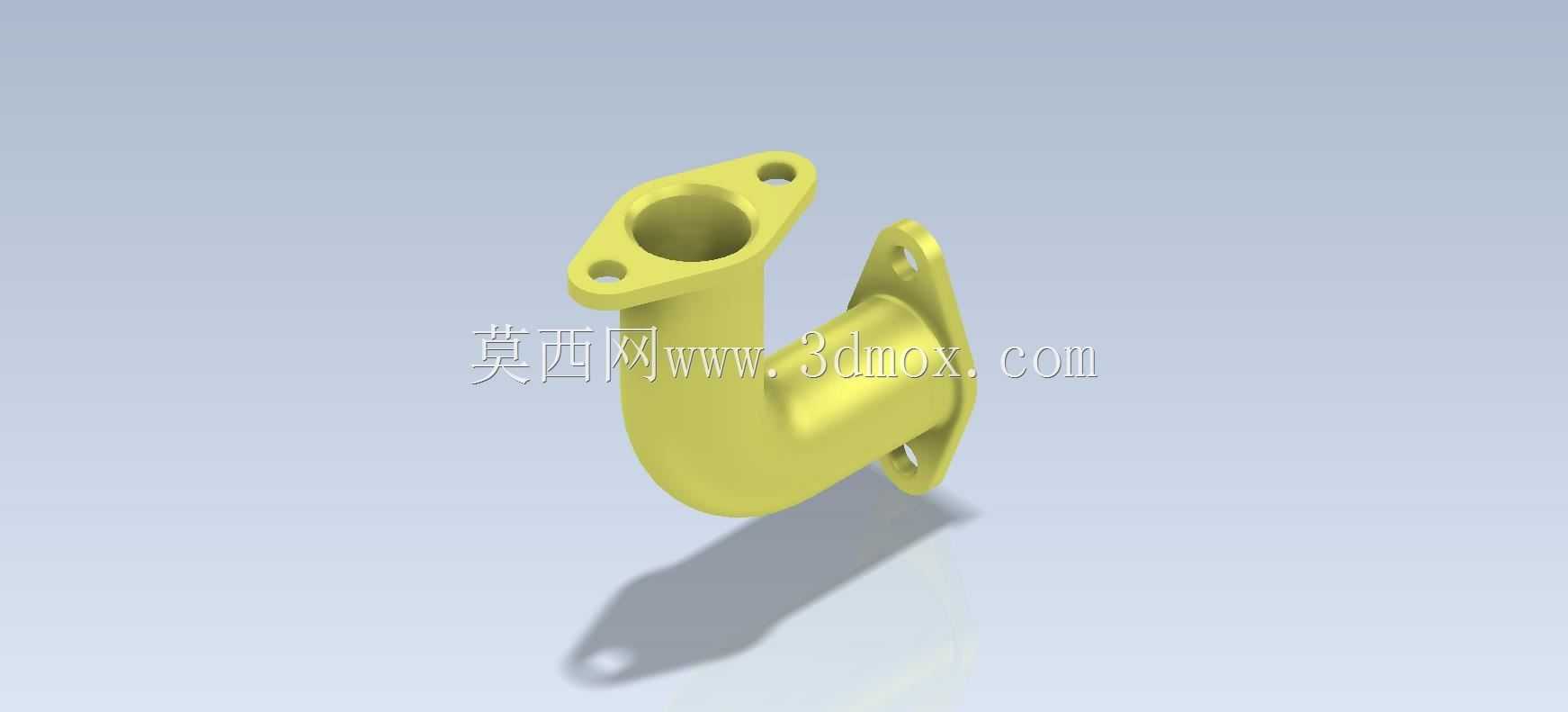

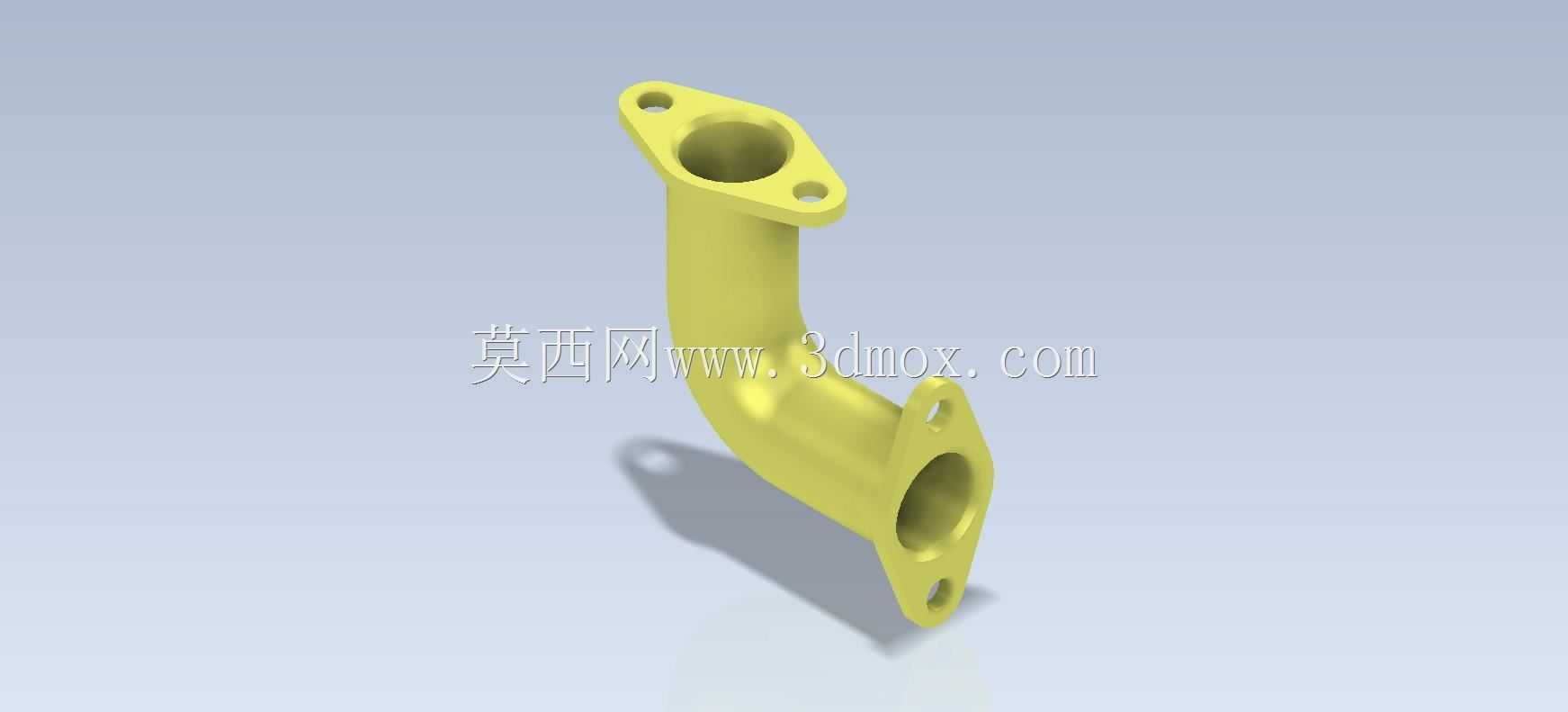

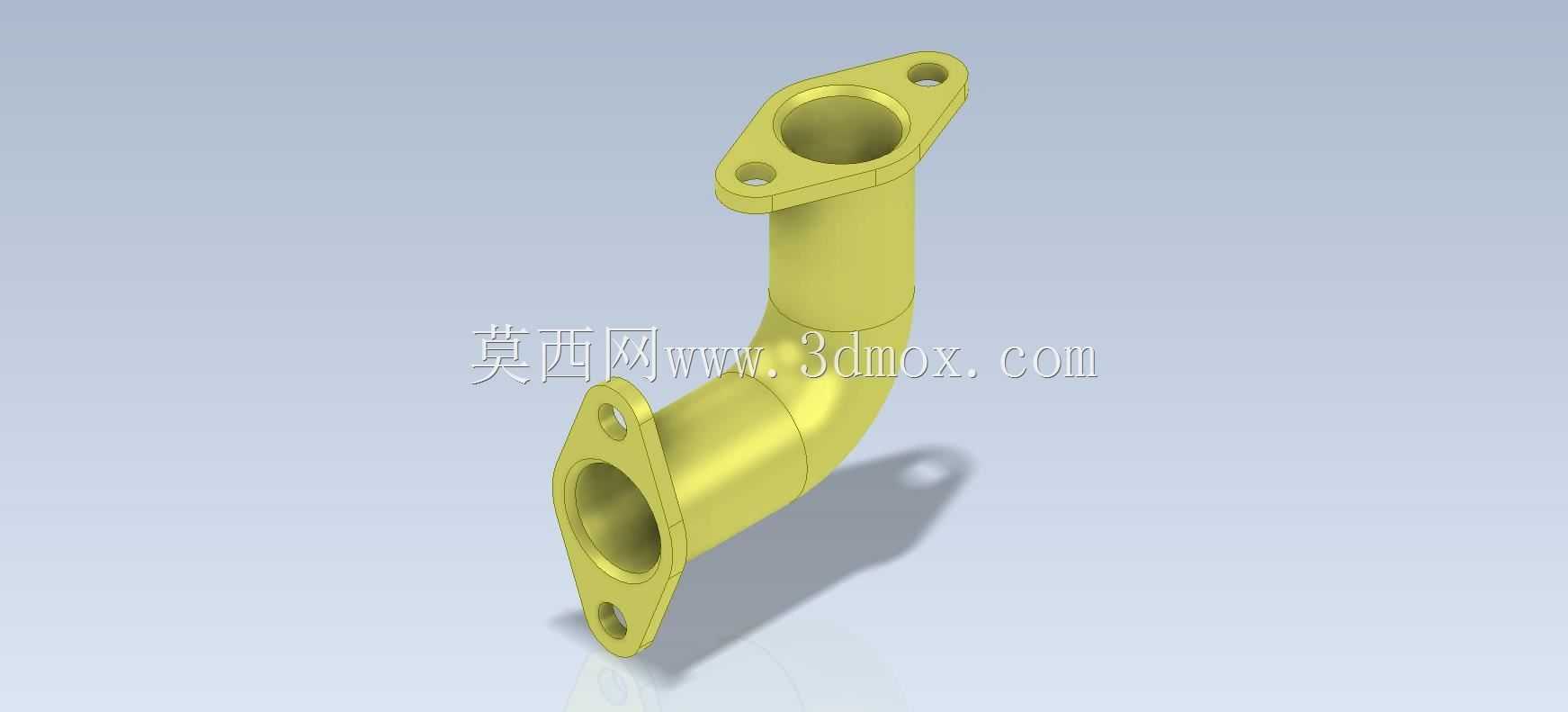

　　这类弯角管路接头在流体输送系统中承担着转向连通的核心作用，常见于小型气动回路、低压润滑系统、内燃机外围辅助管路、小型设备冷却循环回路中，用来实现两个垂直方向管路的刚性对接，相比软管连接具备更高的形位精度与抗振动稳定性，适合安装空间紧凑、管路走向需要直角转向的工况场景。从结构设计来看，两端均采用三角布局的法兰安装面，每个法兰面设置两个安装过孔，配合端面的密封贴合区域，安装时可通过螺栓穿过过孔将接头固定在对应设备接口上，三角分布的紧固点能保证法兰面受力均匀，避免单侧压紧导致的密封失效问题，相比圆形四孔法兰，这种两孔三角法兰在小通径管路上能进一步压缩安装占用空间，适合狭小舱体内的管路布置。接头的弯曲段采用等径圆弧过渡设计，

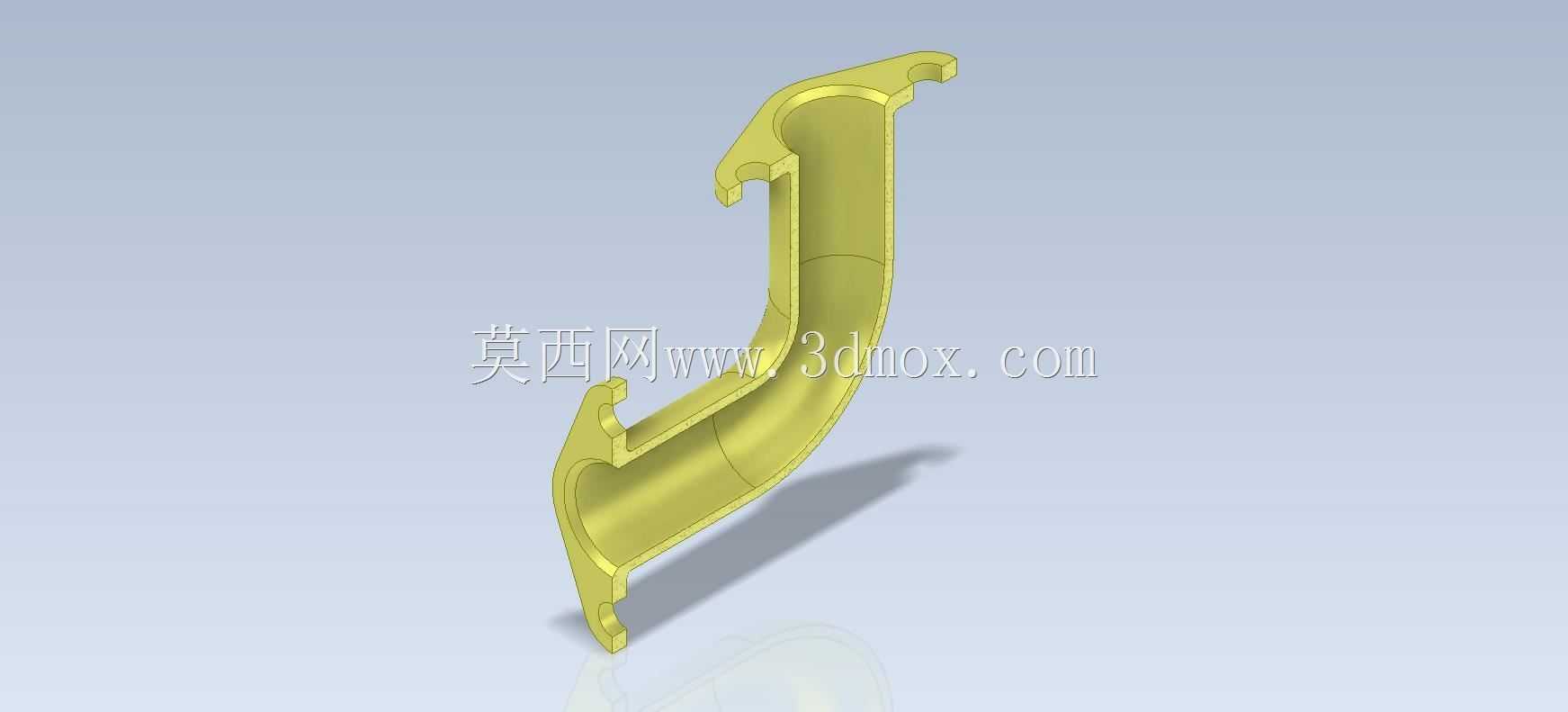

　　弯曲半径与管路通径保持合理比例，能有效降低流体转向时的局部阻力，减少介质在转角处的紊流与压损，同时圆弧过渡的壁厚均匀性更好，避免直角弯折带来的应力集中问题，在承受管路内部压力或者外部安装载荷时，应力分布更均匀，不会出现转角处应力突变开裂的问题。从安装边界来看，两端法兰的贴合面为平面设计，安装时需要保证对接面的平面度公差，配合密封垫片即可实现端面密封，不需要额外加工螺纹或者焊接，拆装维护效率更高；两个法兰面的朝向呈90度垂直分布，安装时可根据现场管路走向调整周向角度，适配不同方向的接口对接需求。接头整体采用等壁厚设计，管壁厚度根据通径大小匹配低压流体输送的强度要求，既不会因为壁厚过大增加不必要的重量与材料成本，

　　也不会因为壁厚不足导致承压能力不够，在常规0.6MPa以下的气动、润滑、冷却介质工况下能长期稳定工作。建模过程中需要重点关注弯曲段的曲率连续性，保证内壁光滑无凸起，避免介质流动时产生扰流，同时要保证两端法兰面与管路轴线的垂直度公差，否则安装时会出现密封面贴合不严、螺栓强行拉紧导致接头产生内应力的问题；法兰上的安装孔位置度需要严格控制，保证与对接设备的安装孔位完全匹配，避免出现安装错位无法装配的问题。这类接头在实际使用中，通常会根据输送介质的不同选择对应的材质，比如输送压缩空气可采用铝合金材质降低重量，输送润滑油可采用碳钢材质提升强度，输送冷却水可采用工程塑料材质降低成本，不同材质的接头结构尺寸保持一致，

　　仅调整壁厚与表面处理工艺即可适配不同工况需求。在设备管路设计选型时，需要先确认两端接口的中心距尺寸，保证接头安装后不会与周边其他零部件产生干涉，同时要核算管路内的介质压力、流量参数，确认接头通径满足流量要求，避免通径过小导致压损过大影响系统效率；安装时螺栓紧固要采用对角交替拧紧的方式，保证法兰面受力均匀，避免单侧受力过大导致法兰变形或者密封垫片压偏。
