RFA高压压力调节器精密结构设计

　　在高压流体输送、液压动力系统、高压气体充装、实验室高压流体试验台这类工况里，压力调节器是必不可少的压力管控元件，核心作用是把上游输入的高压流体，稳定调节到下游设备允许的工作压力区间，避免下游承压能力不足的元件、管路因为超压出现泄漏、爆管甚至设备损毁的问题。这款高压调节器的额定入口承压上限可达750bar，适配的入口压力工作区间为10-103bar，能够覆盖多数中高压流体回路的调压需求，不管是液压站的支路压力管控，还是高压气体测试回路的压力稳压，都能匹配对应的工况要求。

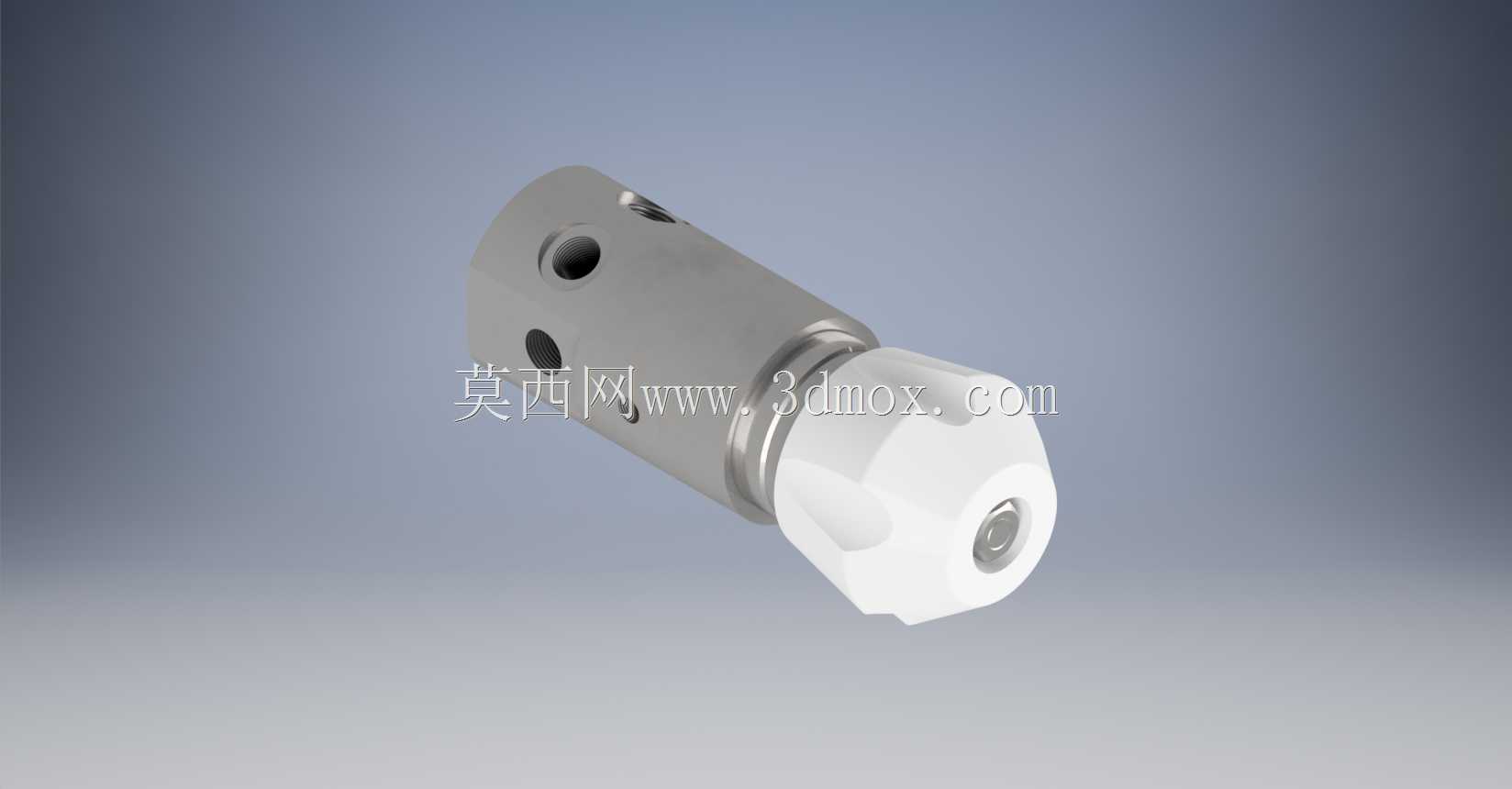

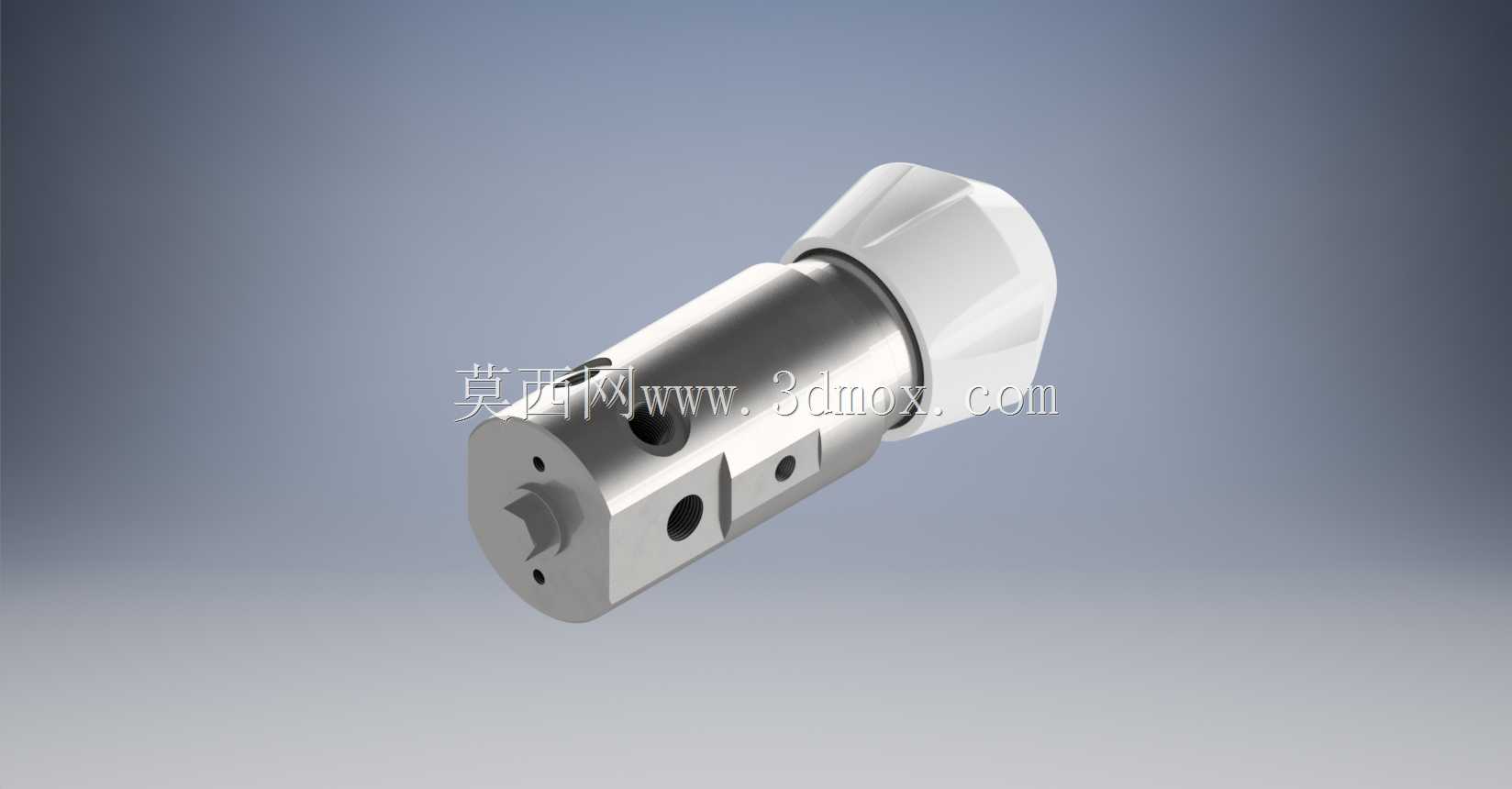

　　从结构设计逻辑来看，这款调节器采用轴向直通式的主体布局，主体外壳选用高强度金属材质加工，能够承受高压工况下的周向应力，避免长期高压负载下出现壳体形变。前端的白色调节端采用防滑多边形结构设计，操作人员无需额外专用工具，徒手即可完成输出压力的微调，调节旋钮和主体之间设置了密封隔层，避免高压流体从调节机构的缝隙处出现外泄漏。主体上开设的多个径向通孔，分别对应压力检测接口、安装固定孔位以及旁通回路接口，在实际集成安装时，不需要额外加装转接块就能完成测压表、旁通阀的对接，减少管路接头数量的同时，也降低了整个回路的泄漏点风险。

　　从安装边界来看，这款调节器整体为圆柱状主体结构，轴向总长度适配常规阀组安装的预留空间，主体外径可以适配标准的管夹固定规格，不管是直接螺纹对接在管路中，还是通过支架固定在阀组安装板上，都不需要对周边的管路布局做大幅度调整。接口端采用标准高压密封螺纹，和常规高压管路的接头规格完全匹配，安装时只需要按照标准扭矩拧紧即可实现可靠密封，不需要额外定制非标接头。

　　在功能实现上，这款调节器的内部阀芯采用锥面密封结构，相比平面密封的结构，锥面密封在高压工况下的密封可靠性更高，不会因为长期高压冲蚀出现密封面失效的问题。调压弹簧经过预压匹配，在10-103bar的入口压力波动区间内，能够保证出口压力的波动值控制在允许的工程误差范围内，不会因为上游压力的波动导致下游输出压力出现跳变，满足精密流体回路对压力稳定性的要求。主体上预留的测压孔可以直接安装小型压力表，实时监测调节器入口或者出口的实时压力，不需要在管路上额外开孔安装测压接头，简化了整个回路的结构设计。

　　在实际选型应用中，这类高压调节器需要匹配对应的流体介质，不管是液压油、高压惰性气体还是其他无强腐蚀性的流体，都可以通过更换内部密封件的材质来适配，主体金属材质的抗冲蚀能力足够应对长期高压流体的冲刷，不会在短时间内出现阀体内壁磨损导致的调压失效问题。调节端的锁紧结构可以在压力调节到位后锁定调节位置，避免设备运行过程中因为振动、误触导致调节旋钮转动，改变预设的输出压力，保障整个系统的运行稳定性。

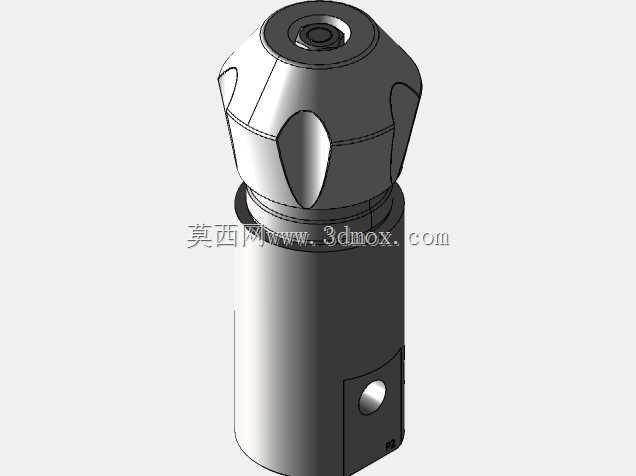

　　从三维建模的角度来看，这款模型还原了调节器的所有外部安装特征，包括各个接口的螺纹规格、安装孔的位置尺寸、调节旋钮的外形尺寸，在做阀组集成设计、管路布局设计的时候，可以直接调用这个模型进行装配干涉检查，提前确认安装空间是否足够，各个接口和周边管路、元件是否存在位置冲突，减少实际加工装配阶段出现的尺寸不匹配问题。模型的外形细节还原了实际产品的加工特征，包括主体表面的加工纹理、接口处的倒角结构、调节旋钮的防滑齿形，在做设备整体渲染、方案展示的时候，也能足够真实地呈现元件的实际外观，不需要再额外对模型做细节优化。
