12mm卡套式升降止回阀管件结构设计

　　在中小通径流体管路系统的搭建与运维场景中，止回类管件的选型与安装直接决定了管路介质流向的管控可靠性，尤其在实验室气路、半导体特气输送、小型液压控制回路这类对介质反向冲击敏感度极高的工况下，卡套连接形式的升降式止回阀是应用占比极高的管路元件。这款适配12mm管径的升降式止回阀，采用三通式本体结构，区别于常规直通止回阀的流道布局，可在管路分支节点同时实现正向通流、反向截止的功能，减少管路中额外接头的装配数量，降低潜在泄漏点。从结构设计逻辑来看，该阀的核心止回动作依靠内部升降式阀芯完成，当介质正向流入时，流体压力克服阀芯复位弹簧的预紧力，将阀芯顶起离开密封座，介质可沿流道顺利通过；当介质出现反向流动趋势时，

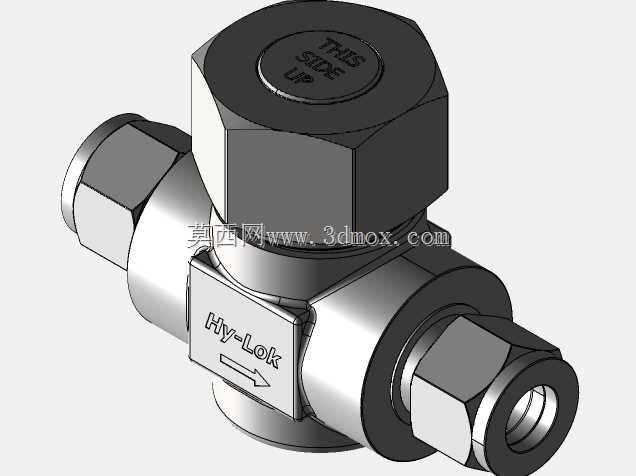

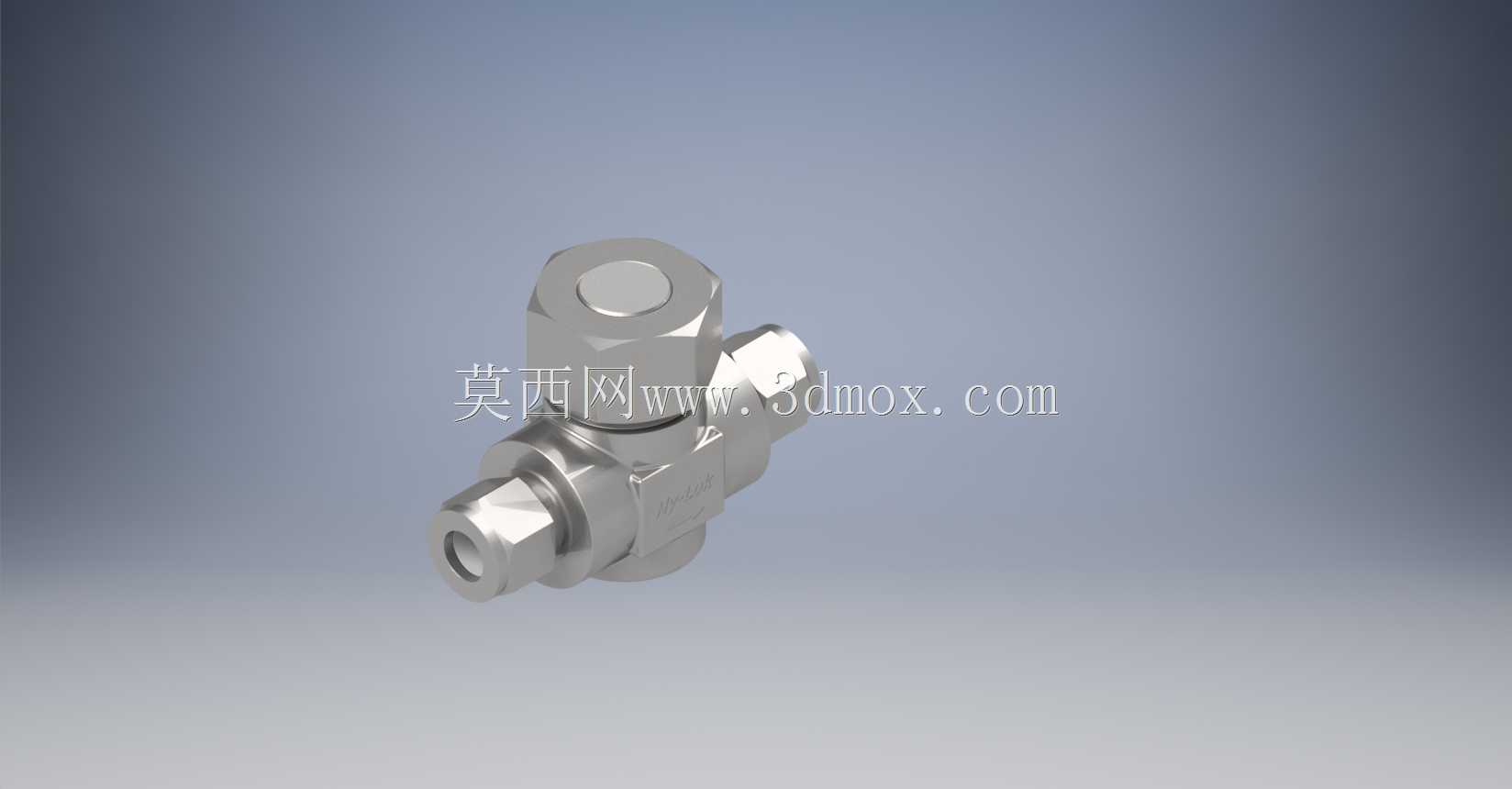

　　弹簧弹力叠加反向介质压力将阀芯紧压在密封面上，实现管路的自动截断，避免反向介质冲击上游精密仪表、泵体等核心设备。本体采用金属整体切削成型，三个连接端均为双卡套式结构，适配12mm外径的金属硬管，安装时无需焊接，仅需通过拧紧卡套螺母即可实现管路的可靠密封与固定，适配现场无动火作业条件的管路安装场景，同时卡套连接具备一定的抗振动能力，可在存在小幅管路振动的工况下保持密封性能稳定。外形结构上，阀体整体采用对称式布局，顶部设置六角工艺台，方便安装时使用扳手夹持阀体定位，避免拧紧接头时阀体随动造成内部密封件错位；三个连接端的卡套螺母尺寸统一，可使用同一规格扳手完成全部装配操作，降低现场工具适配成本。安装边界方面，

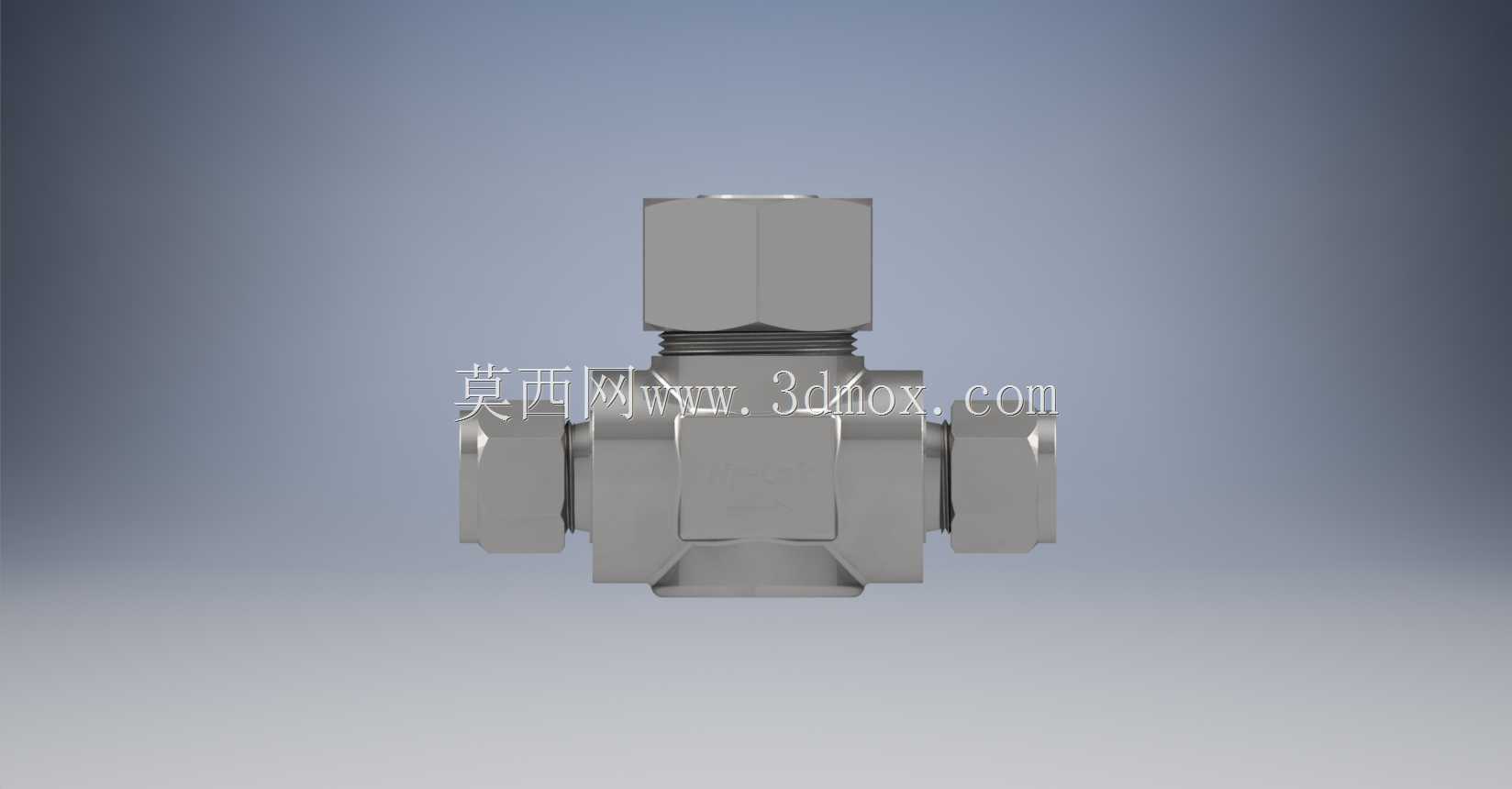

　　该阀的三个接口轴线处于同一平面，相邻接口轴线夹角为90度，管路排布时需预留足够的扳手操作空间，尤其是顶部阀芯腔对应的阀体上部，不可紧贴其他管路或安装板布置，避免后期维护时无法拆卸阀芯组件进行密封件更换或杂质清理。流道设计上，内部流道采用平滑过渡结构，尽可能减少介质流经阀体时的压力损失，同时阀芯的升降行程经过匹配设计，在保证足够通流面积的前提下，尽可能缩短阀芯动作响应时间，当介质出现反向流动时可快速完成截断，减少反向介质的回流量。密封结构方面，阀芯与阀座的密封面采用锥面配合形式，相比平面密封具备更高的密封比压，在低压气体、低压液体工况下均可实现可靠密封，同时金属硬密封的结构形式可适配更宽的介质温度范围，

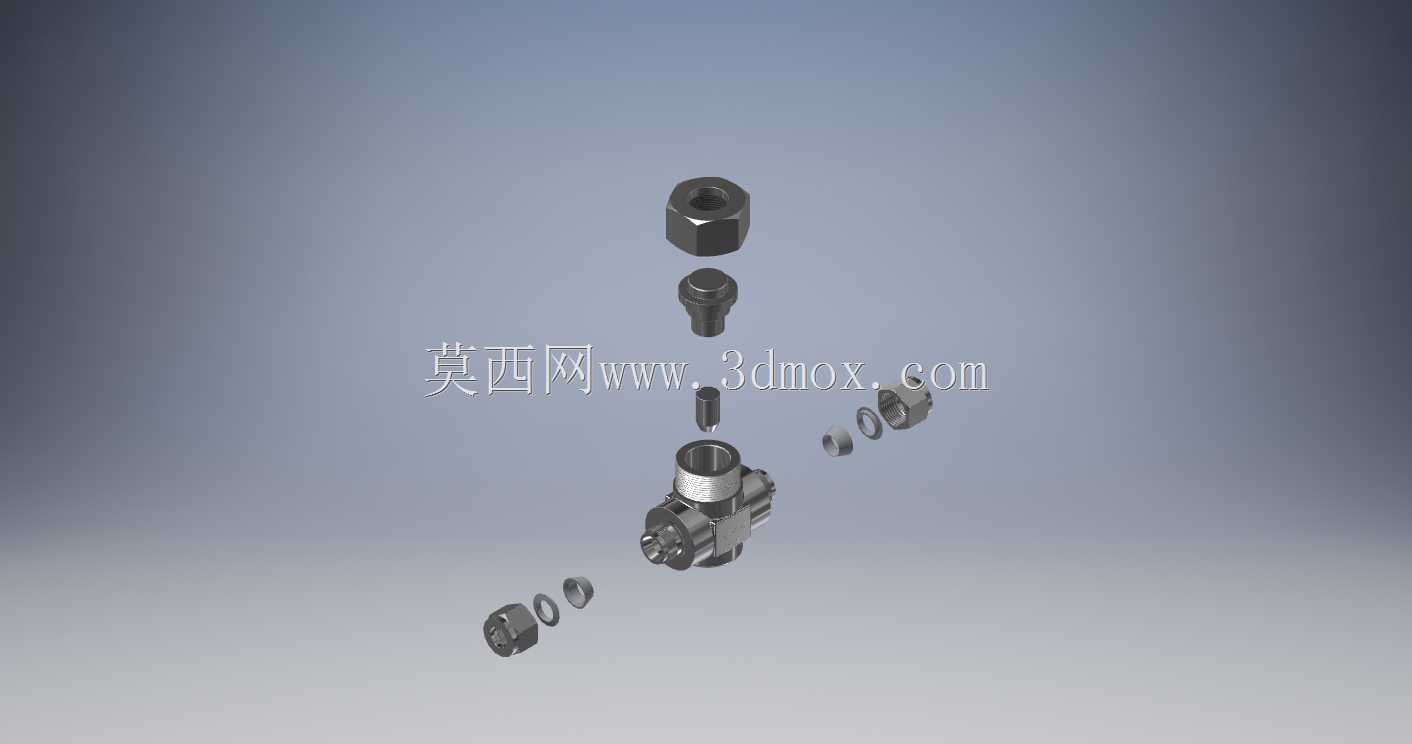

　　不会因为温度变化出现密封件老化失效的问题。在实际管路选型应用中，这类卡套式升降止回阀通常安装在精密调压阀、流量计等敏感元件的上游端，或者泵类设备的出口端，用于保护核心元件不受反向介质冲击，同时因为其紧凑的外形尺寸，特别适合集成在阀岛、小型流体控制盘等安装空间受限的场景中。建模过程中，对卡套结构的密封刃口尺寸、阀芯与阀腔的配合间隙、弹簧安装腔的定位尺寸都做了精准还原，可直接用于管路排布的干涉检查、安装模拟，也可作为同类型阀门设计的结构参考，帮助设计人员快速完成管路系统的三维布局验证，提前预判安装过程中可能出现的空间干涉、操作空间不足等问题，减少现场安装时的整改工作量。
