汽车冷却系统用恒温控制阀结构设计

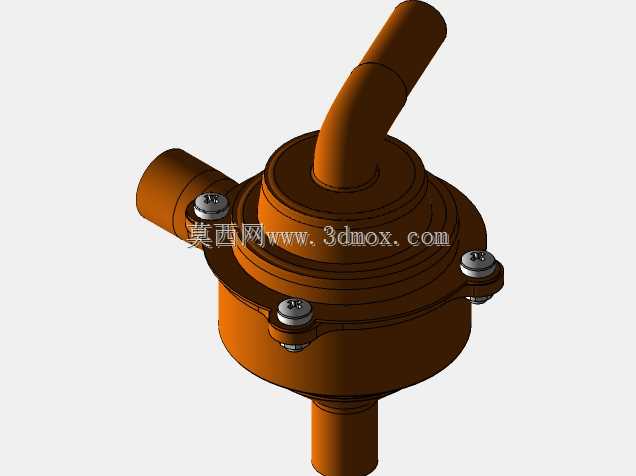

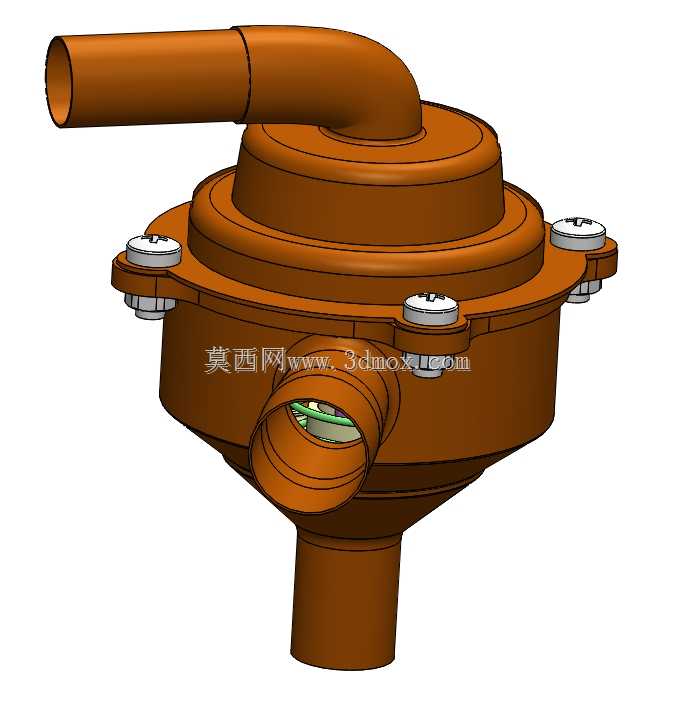

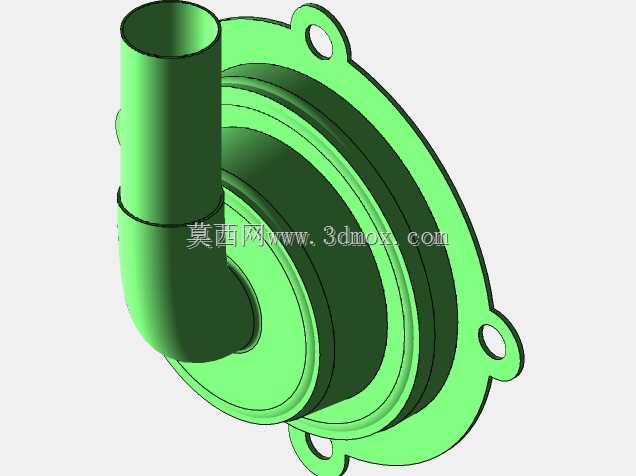

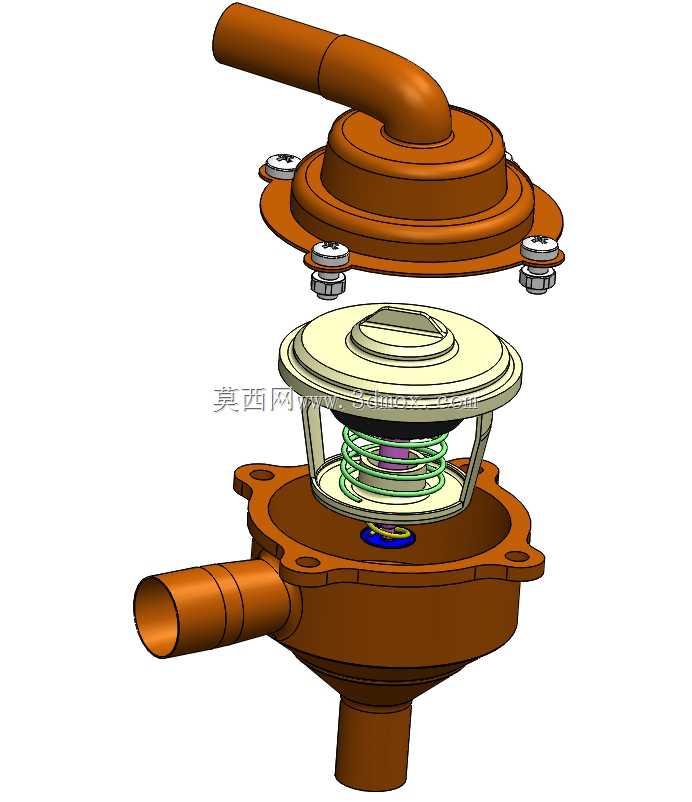

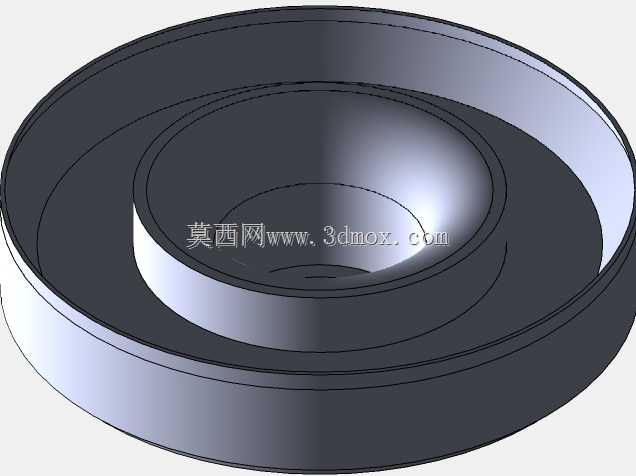

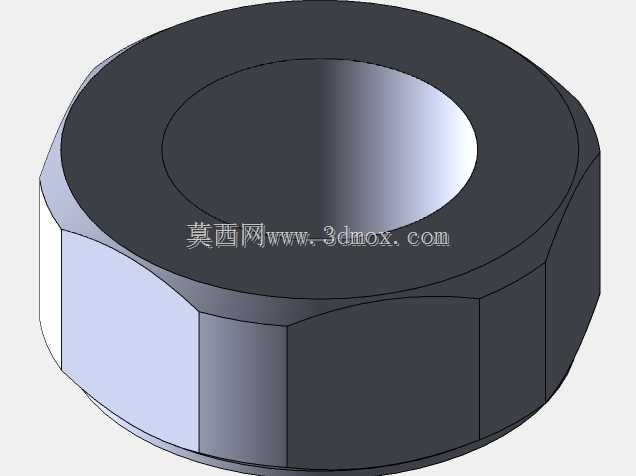

　　在车用内燃机热管理回路中，恒温阀是决定冷启动暖机速率、高负荷工况散热效率的核心流体控制部件，其性能直接关联发动机工作温度区间稳定性、燃油经济性与排放表现。这款恒温阀采用膜片式感温驱动结构，整体为三通路布局，分别对应发动机小循环回路、散热器大循环回路以及暖风水箱支路，可根据冷却液温度自动切换通路开度，无需额外电控信号介入即可完成温度自适应调节。从结构设计逻辑来看，整体采用上下壳体分体式装配方案，上下壳体结合面设置法兰安装边，通过三处均布的螺栓紧固件实现密封连接，法兰边预留的安装孔位适配主流乘用车冷却回路的安装间距，壳体上的三个管路接口均采用宝塔式竹节结构，可直接适配橡胶冷却水管的卡箍安装形式，无需额外过渡接头即可完成管路对接，

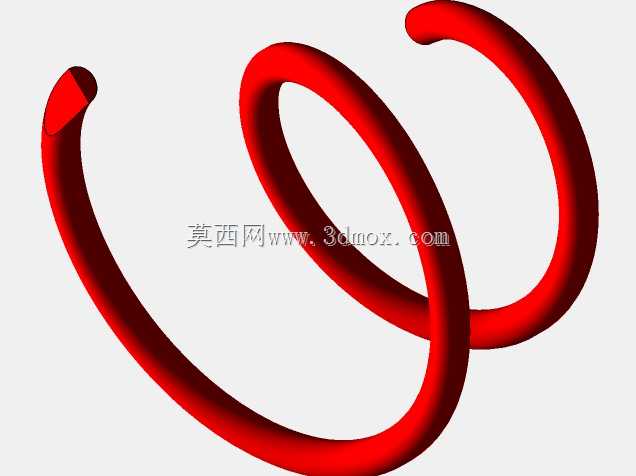

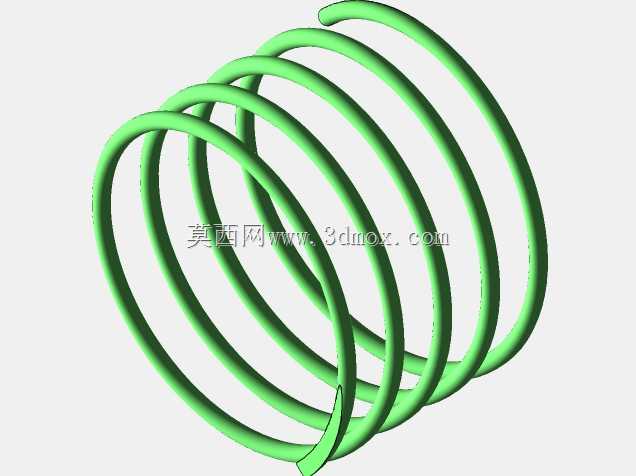

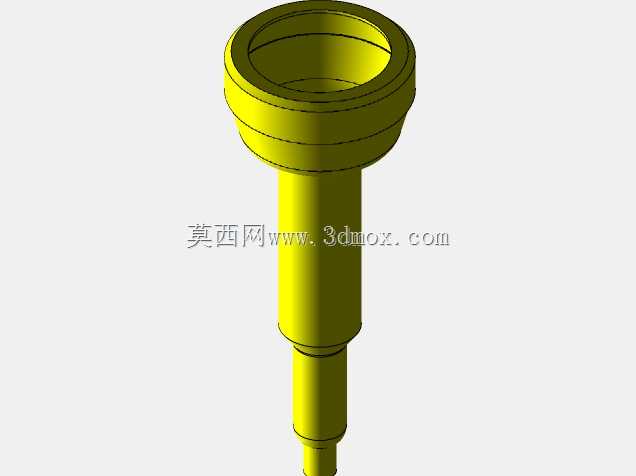

　　有效减少回路中的泄漏点。内部核心感温驱动组件采用模块化设计，感温介质封装于膜片下方腔室，当冷却液温度低于开启阈值时，感温介质保持固态，弹簧预紧力将阀芯顶至关闭大循环通路的位置，此时冷却液仅在发动机缸体与暖风水箱之间形成小循环，快速提升机体温度，减少冷态磨损；当温度达到开启阈值后，感温介质受热膨胀推动膜片上行，克服弹簧预紧力带动阀芯逐步抬升，逐步打通往散热器的大循环通路，随着温度继续升高，阀芯完全开启，大循环通路全开，小循环通路同步逐步关闭，保障高温工况下冷却液可通过散热器充分散热，将发动机工作温度稳定在最优区间。设计过程中针对内部流道做了圆弧过渡处理，避免直角结构造成的流阻损失，同时对弹簧刚度做了匹配计算，确保阀芯开启、

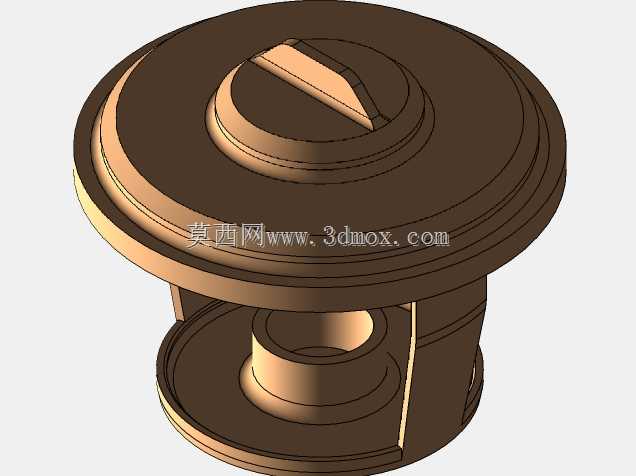

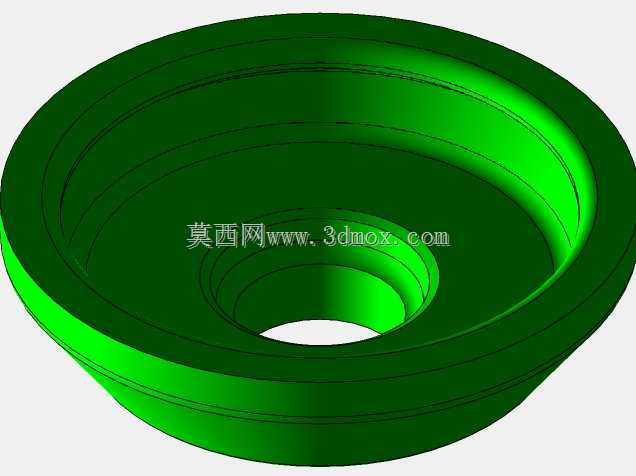

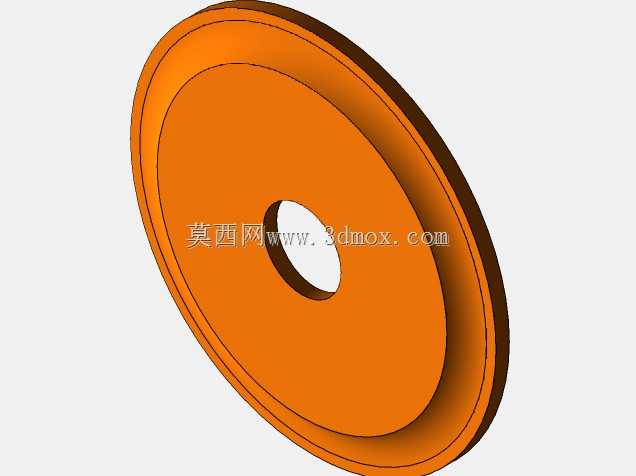

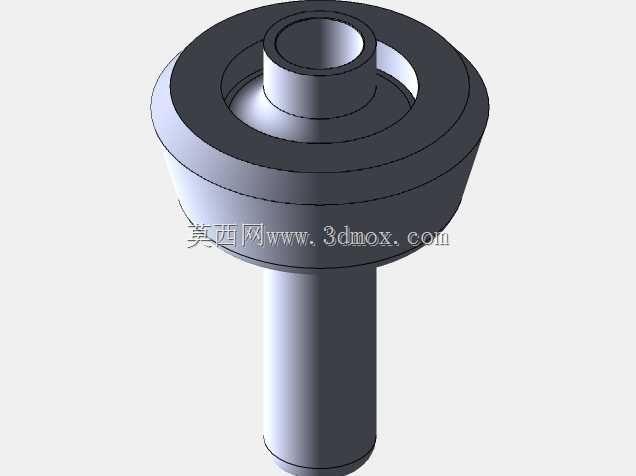

　　关闭过程的线性度，避免温度波动过程中出现通路频繁切换的振荡问题。壳体壁厚根据耐压需求做了差异化设计，法兰结合位置做了局部加厚处理，可承受冷却系统1.5bar的工作压力，接口位置的竹节凸起高度经过反复验证，既可以保证橡胶管安装后的拔脱力满足整车振动工况要求，又不会造成安装时管路插入阻力过大。膜片采用耐温耐冷却液腐蚀的弹性材料，边缘通过上下壳体的压紧结构实现静密封，避免内部介质串腔影响调节精度。阀芯与壳体之间的导向结构采用同轴定位设计，保证阀芯上下运动过程中无卡滞，长期使用不会出现偏磨导致的密封失效问题。在安装边界上，整体结构的径向最大尺寸不超过120mm，轴向总高度控制在150mm以内，

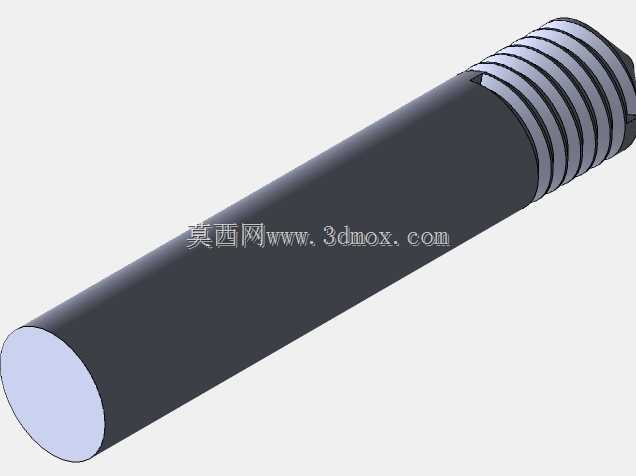

　　三个管路接口的外径适配内径19mm的标准橡胶冷却水管，安装螺栓采用M6规格，紧固力矩控制在8-10N·m即可满足密封要求，可直接替换同规格的传统蜡式节温器，适配多数1.5L-2.5L排量的乘用车内燃机冷却系统，也可经过参数调整后用于小型工程机械、发电机组的水冷回路温度控制。实际装车验证过程中，该结构的恒温阀开启温度偏差可控制在±2℃以内，全开温度满足主机厂的热平衡要求，小循环工况下的流阻低于传统侧置式节温器，可有效降低冷却水泵的工作负荷，同时分体式结构也便于后期维修更换，无需整体更换壳体即可完成内部感温组件的检修。
