多通路弯式流体控制阀体结构设计

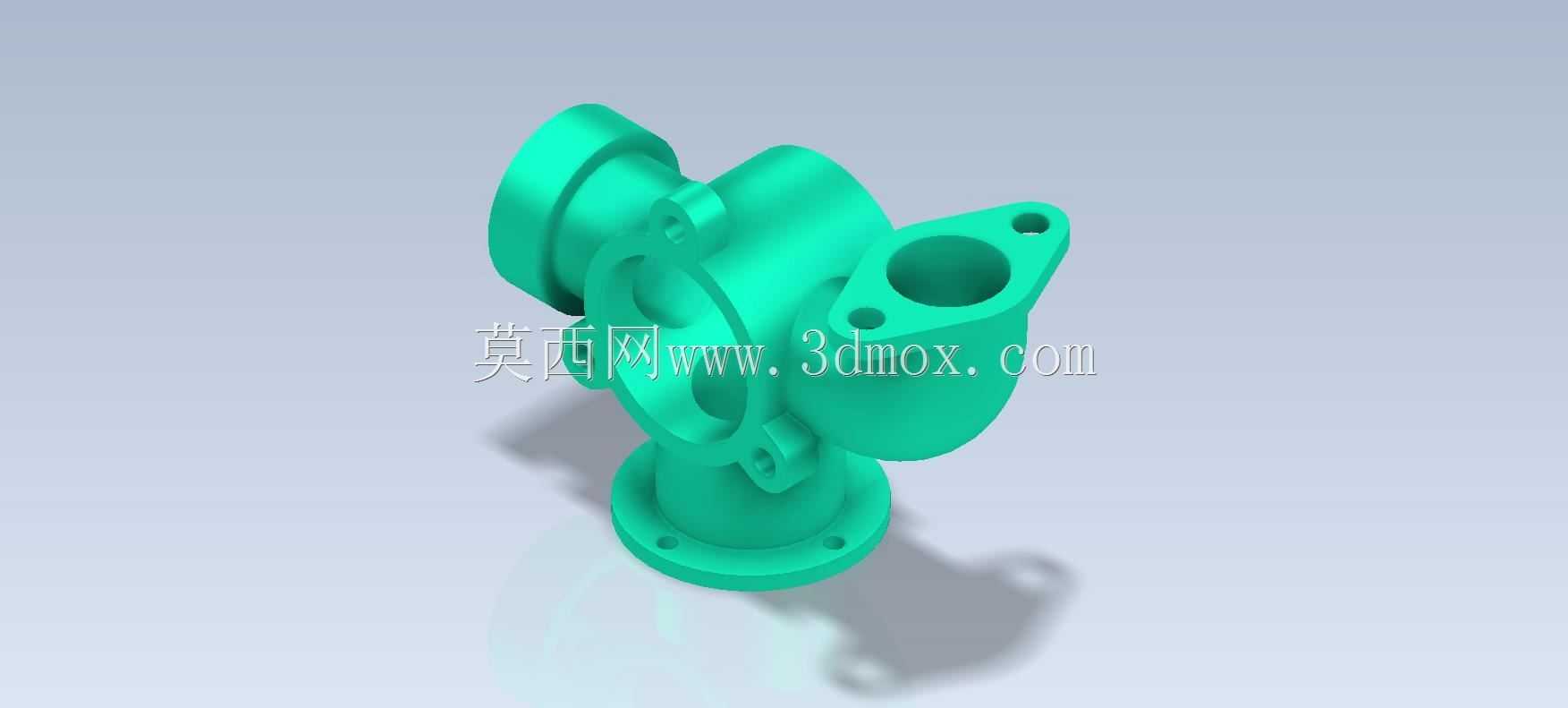

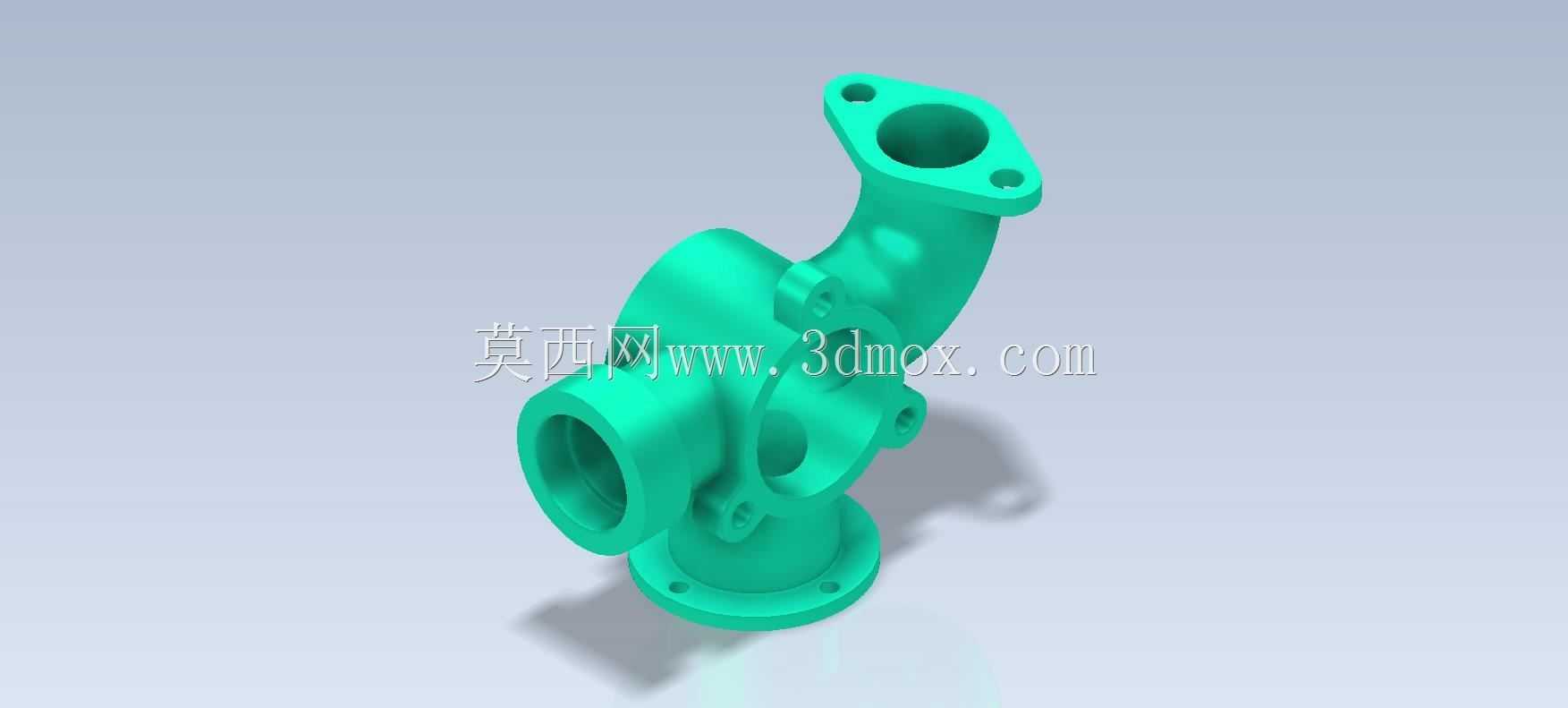

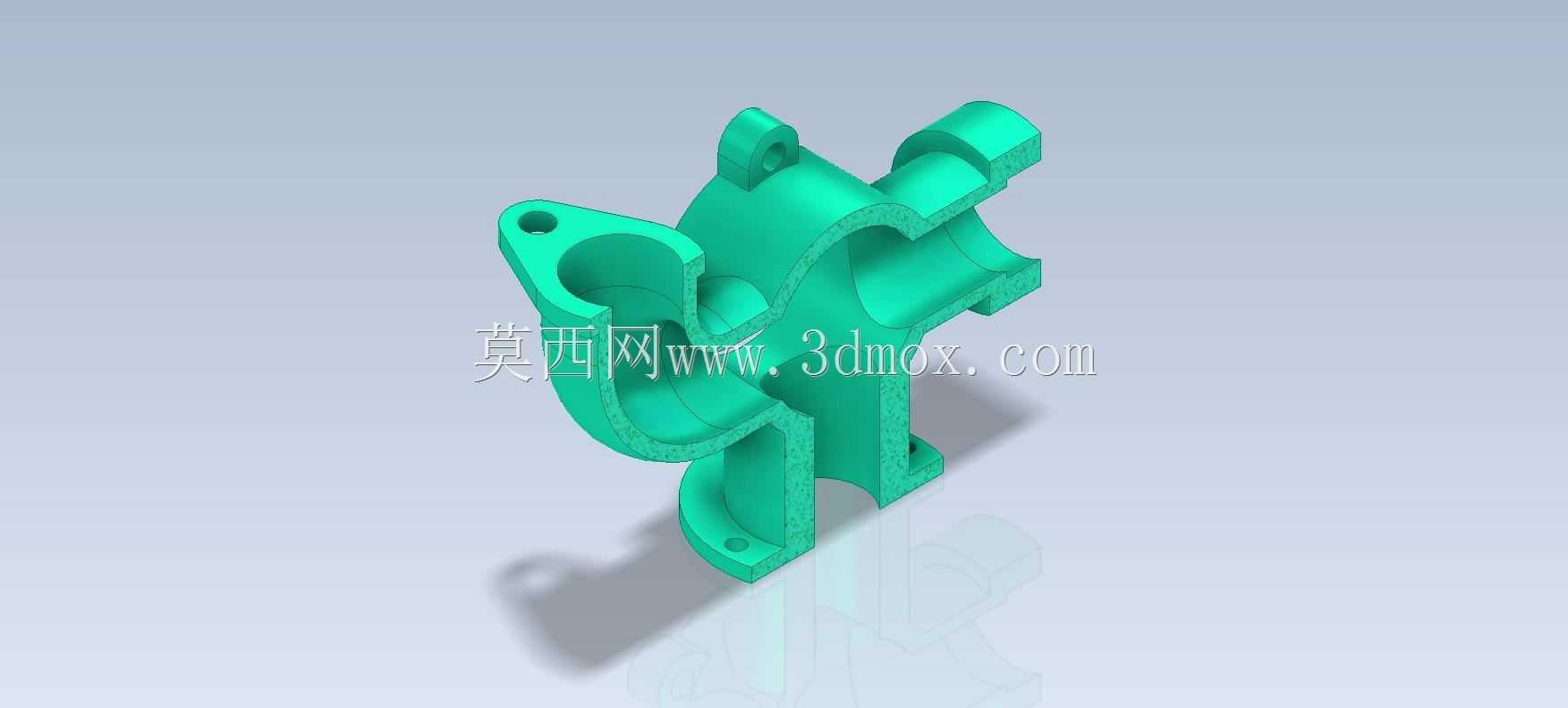

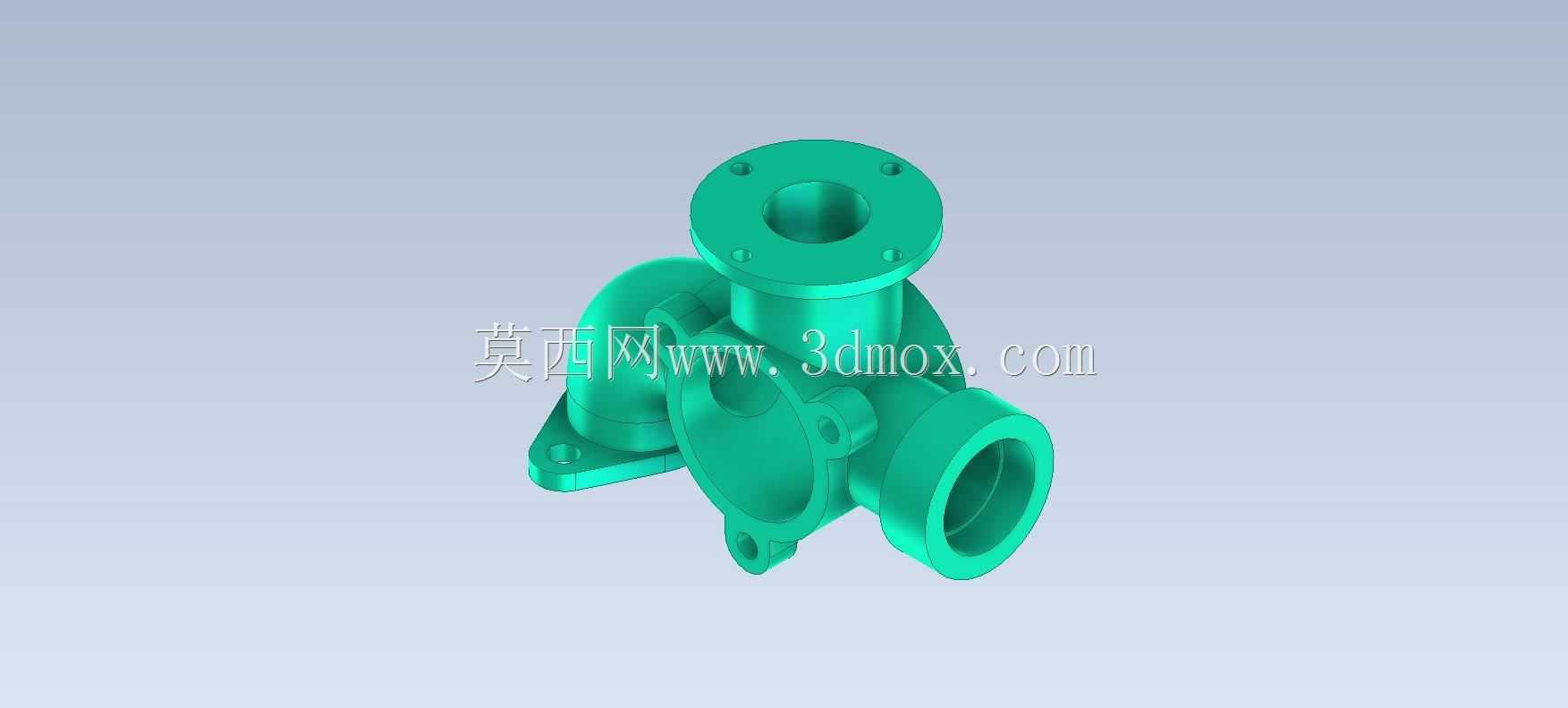

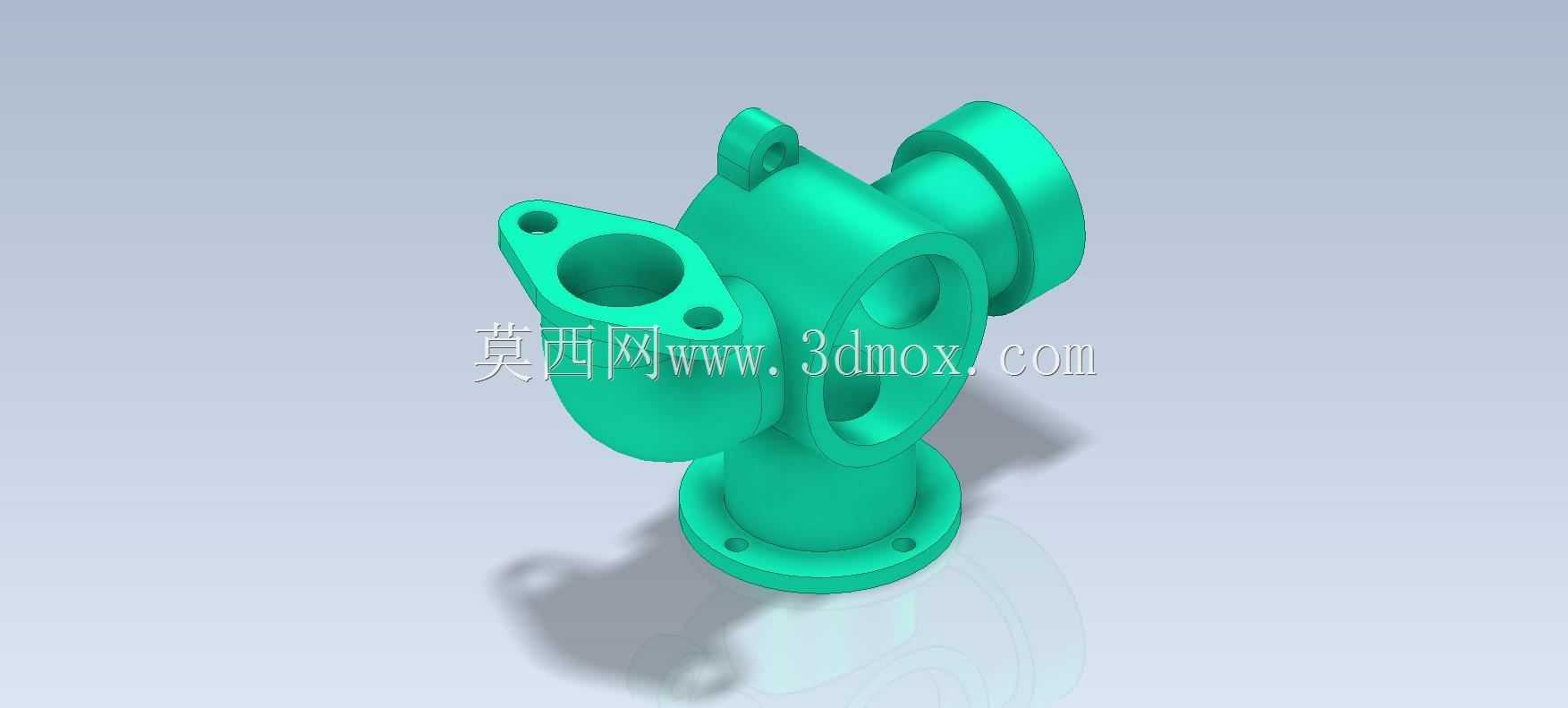

　　这款多通路弯式阀体是流体管路系统里的核心控制部件，日常在小型液压站、低压气动回路、实验台流体输送管线里都能见到这类结构的身影，主要承担介质流向切换、通路分流、管路衔接的功能，区别于常规直通式阀体，弯式结构能适配管路走向存在转角的安装场景，减少管路额外弯头的使用，降低整个管线的接头泄漏风险。从结构设计逻辑来看，三个带法兰安装边的通路分别对应不同的管路对接需求，上方斜向伸出的通路、侧方水平通路、底部垂直通路的接口法兰都做了加厚处理，法兰端面上预留的螺栓过孔位置经过同轴度校验，安装时能保证和对接管路法兰的孔位完全对齐，避免强行装配带来的密封面错位问题。阀体内部的流道做了圆弧过渡处理，没有直角突变的结构，能减少介质在流道内的压力损失，

　　也能避免介质内的固体杂质在拐角处沉积堵塞，对于输送含有微小颗粒的流体工况，这种平滑流道设计能有效降低流道冲刷磨损的速率，延长阀体的实际使用寿命。外形尺寸方面，三个接口的法兰直径保持统一规格，适配同通径的标准管路连接，整体安装边界控制在紧凑的空间范围内，斜向通路的倾斜角度经过空间校核，安装后不会和周边的管路支架、其他阀件产生干涉，在设备内部管路排布密集的场景下，这种集成式多通路阀体能大幅节省安装空间，减少分散阀件占用的布局面积。设计过程中重点考虑了安装维护的便利性，阀体外部的加强筋布置在三个通路的交汇位置，既提升了整体结构强度，承受管路内压时不会出现应力集中导致的开裂问题，又不会在阀体表面形成难以清理的积灰死角，

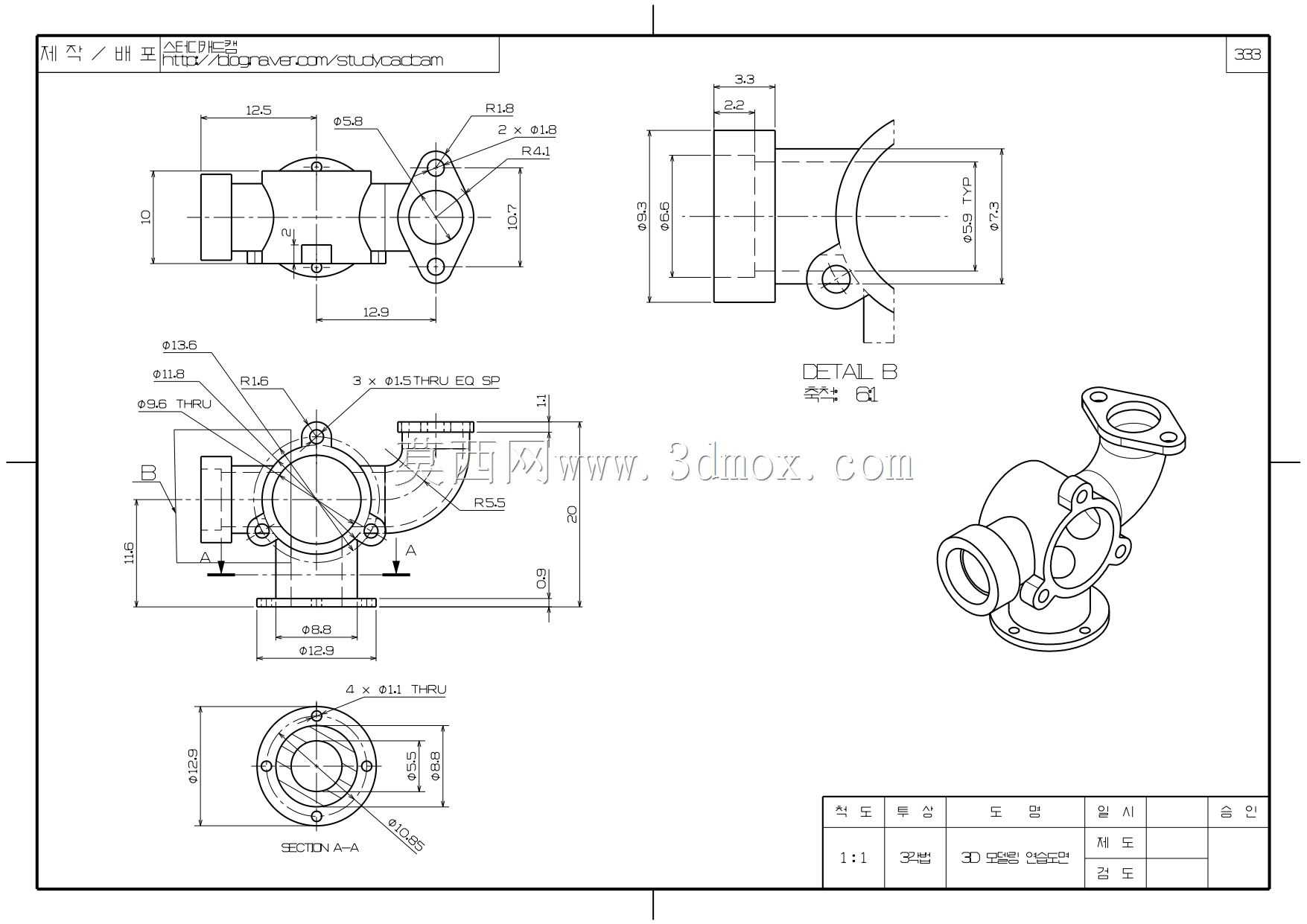

　　日常巡检时能直观观察到阀体各密封面的渗漏情况。这类阀体通常适配低压工况的流体输送，密封面的平面度要求控制在合理公差范围内，和密封垫片配合时能实现均匀压紧，不会出现局部压溃或者密封不严的问题。建模过程中对各安装孔的位置度、流道的壁厚均匀性都做了参数化控制，调整通径参数时能快速衍生出不同规格的同系列阀体结构，缩短同类型产品的设计迭代周期。在实际设备装配场景中，这类阀体可以直接通过法兰螺栓固定在管路支架上，不需要额外设计定制安装座，底部的垂直通路法兰可以作为整个阀件的支撑基准，安装时先固定底部接口，再对接侧方和斜上方的管路，装配顺序符合现场施工的操作逻辑，能减少装配工人的调整工作量。流道交汇处的壁厚做了针对性加厚，因为介质在交汇处会产生紊流，对壁面的冲击压力比直管段更大，加厚处理能保证阀体在额定工作压力下长期运行不会出现变形，外部的轮廓过渡都做了圆角处理，避免加工和装配过程中尖锐边角带来的操作安全隐患。
