欧规A型两插电源转换接头结构设计

　　这款A型插头适配器是民用低压供电场景里的常用接插部件，额定适配250V交流供电回路、10A额定载流工况，主要解决不同制式墙插与用电设备电源接口不匹配的转接需求，常见于跨境出行便携电子设备供电、小型家电临时取电、桌面工位电源拓展等场景，是民用供电接插件体系里覆盖场景极广的小型转接部件。

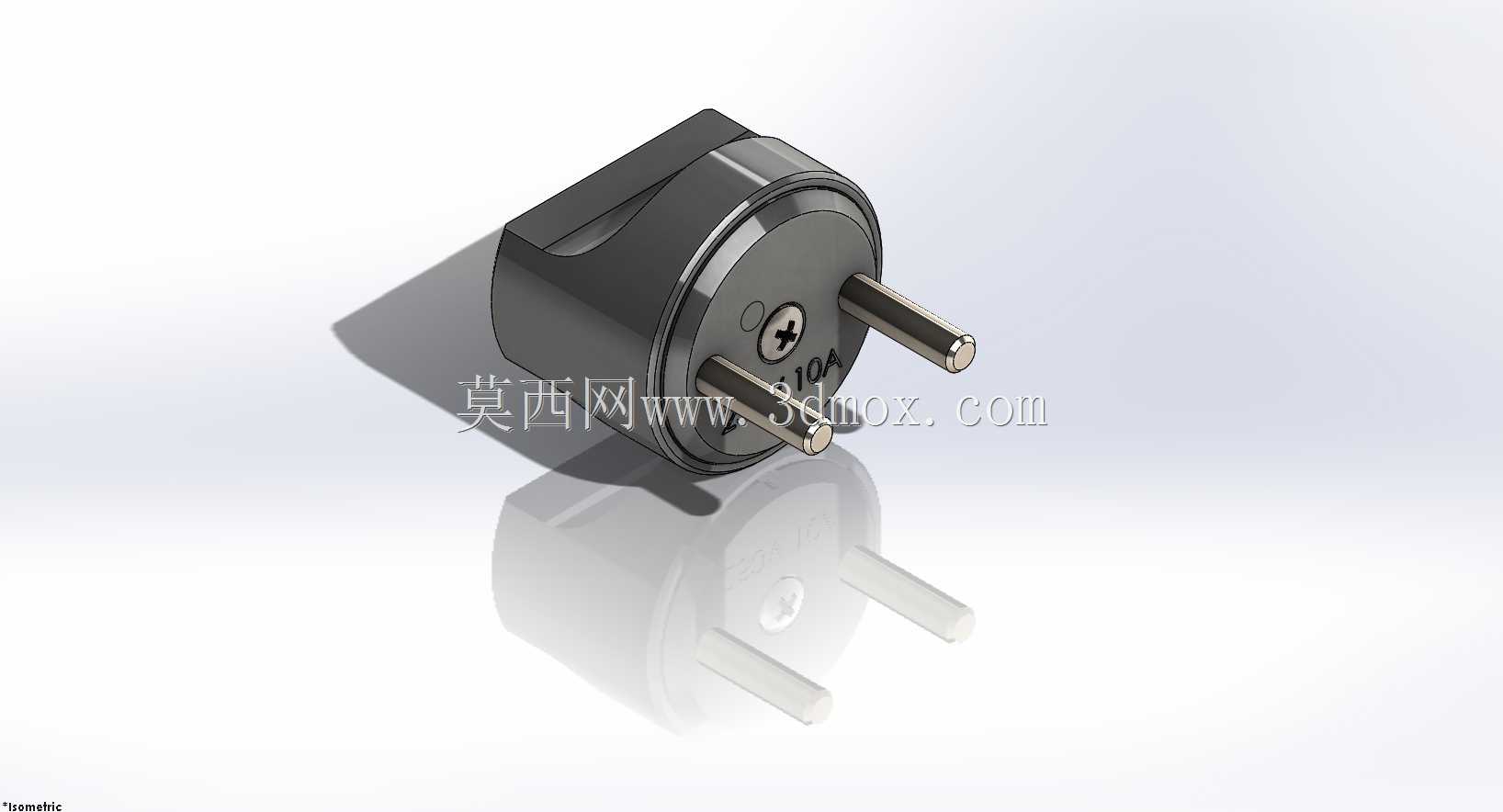

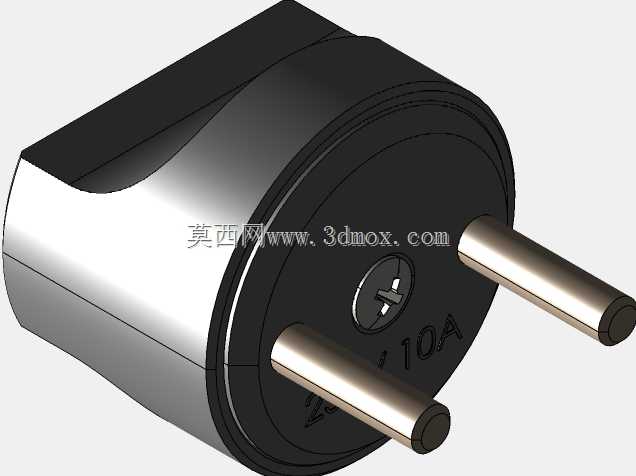

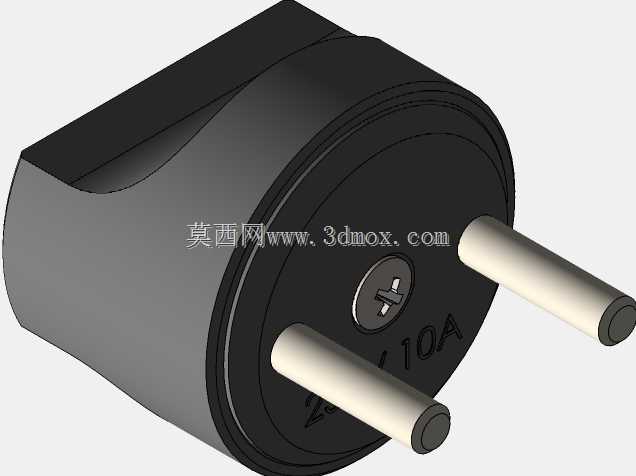

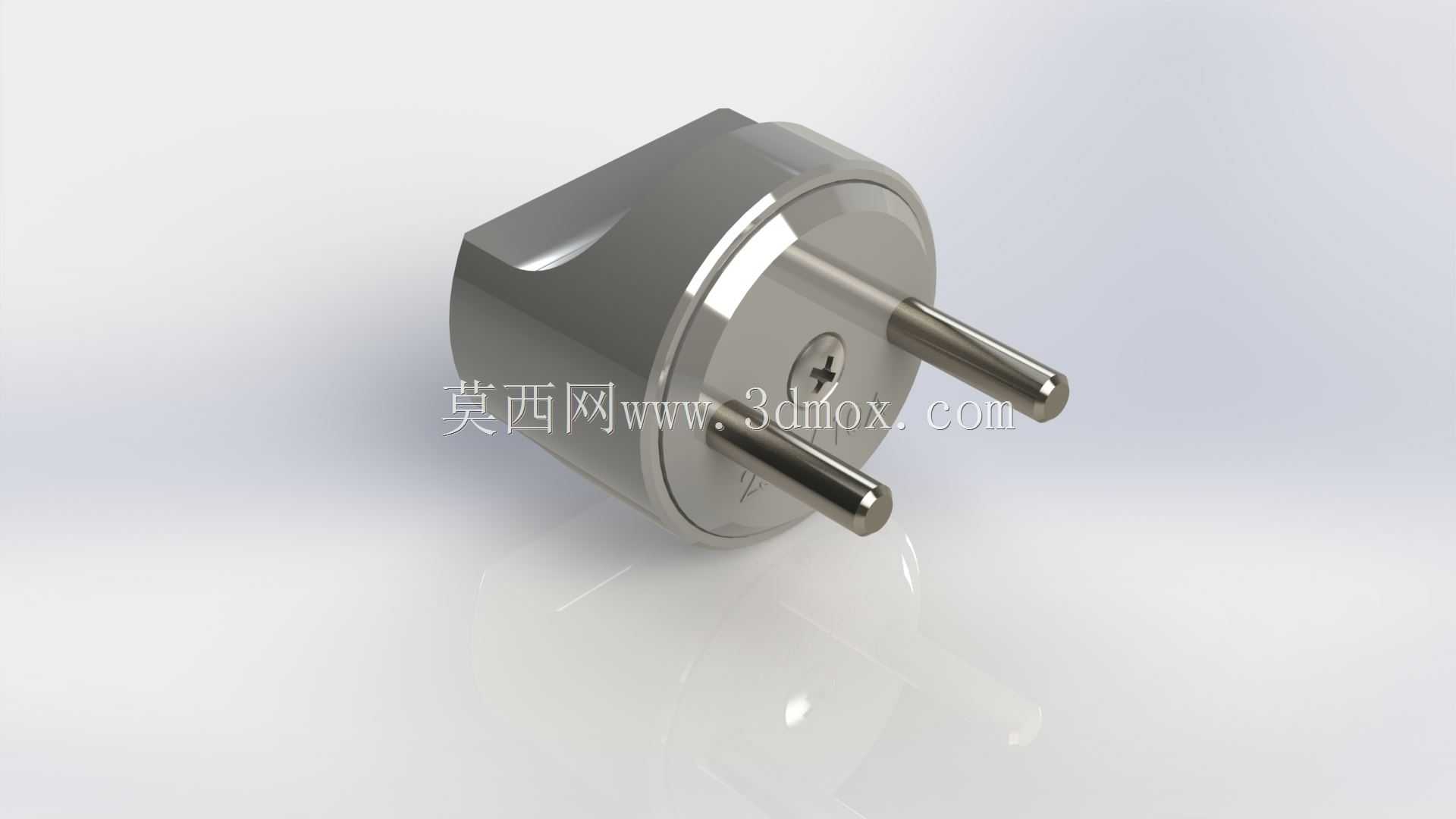

　　从结构设计逻辑来看，整个部件采用一体化包胶的结构思路，外露的两个圆柱形插销为导电核心，采用黄铜基材做表面镀镍处理，既保证导电接触的低电阻特性，也能避免长期使用中氧化层增厚导致的接触发热问题；插销根部做了台阶限位结构，压入绝缘壳体后通过内部的十字螺丝锁紧固定，避免插销受插拔侧向力出现歪斜、退针的问题，这处锁紧结构的位置选在插销居中的安装基准面上，能让两个插销的平行度公差控制在0.1mm以内，适配标准墙插的插孔间距要求，插拔过程中不会出现单脚受力卡滞的情况。

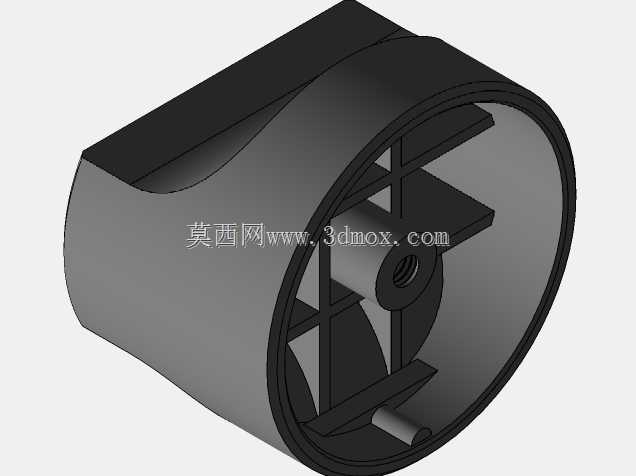

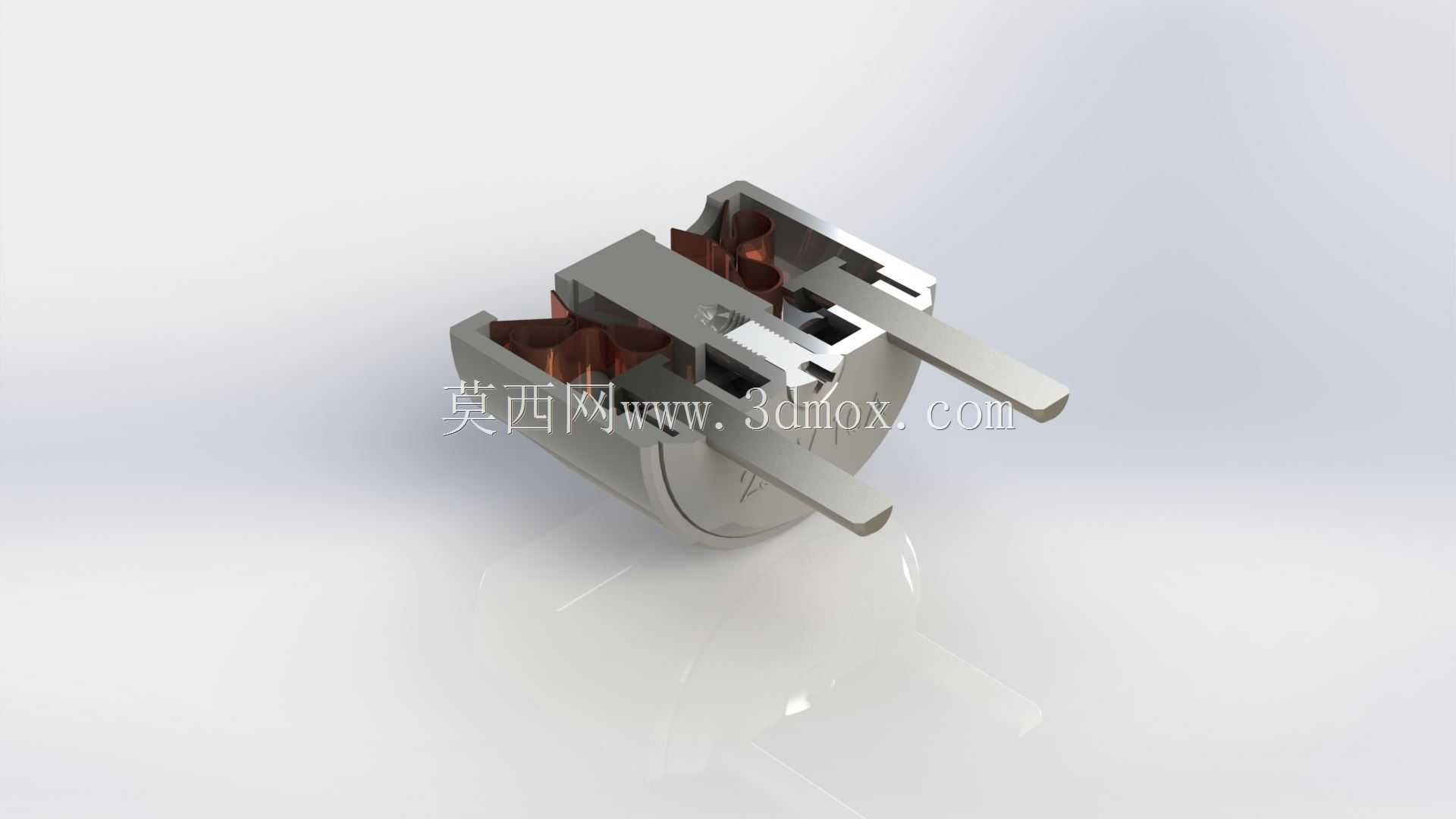

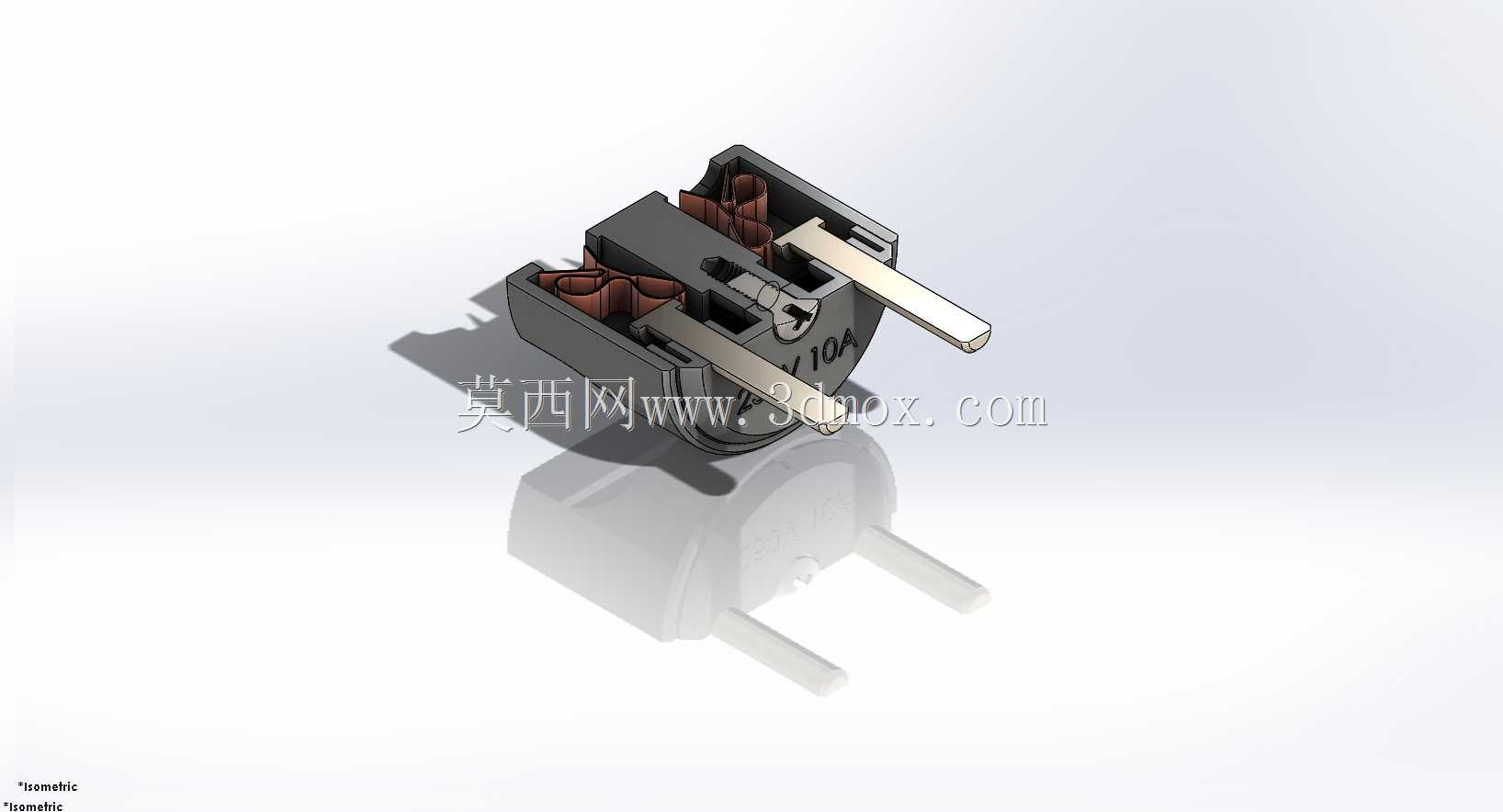

　　绝缘壳体采用圆角过渡的矮圆柱造型，没有尖锐棱角，握持插拔时的受力面刚好贴合指腹弧度，插拔施力时不会硌手；壳体表面做了细微的磨砂蚀纹处理，既提升手持时的摩擦力，避免手滑导致插拔施力不足，也能掩盖日常使用中产生的细微划痕，长期使用后外观一致性更好。壳体内部的导电连接部位做了全包覆的绝缘挡墙设计，将插销尾部的接线端完全隔离，避免金属异物进入内部造成短路风险，同时壳体的合模缝选在插销伸出端的侧面，合模线做了0.05mm的错位公差控制，日常使用中不会出现划手的毛边，也能避免缝隙过大导致灰尘、水汽进入内部。

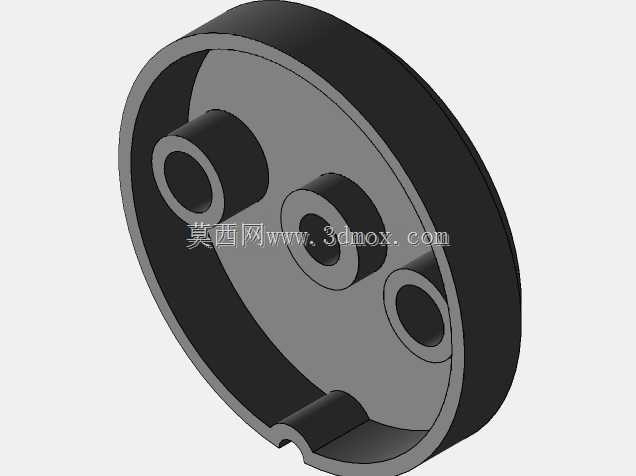

　　从安装边界与适配尺寸来看，两个圆柱插销的中心距严格匹配欧标墙插的插孔间距标准，插销直径、伸出长度都符合通用两孔插座的适配要求，插入墙插后，适配器本体与墙面的间隙控制在2mm以内，不会因为本体突出过多导致周边插孔被遮挡，也不会出现插接过松容易脱落的问题。适配器的背部接口区域做了内凹的定位槽，适配对应制式的插头插入时，能起到导向定位作用，避免插偏导致内部接插件变形，内凹槽的深度刚好覆盖插头的插脚长度，插合后两个部件的贴合面缝隙小于0.3mm，日常使用中不会因为意外拉扯导致松脱断电。

　　在实际使用的可靠性设计上，壳体选用阻燃级的绝缘工程塑料，满足低压电器的阻燃要求，即使内部出现异常发热，壳体也不会出现明火蔓延的风险；插销与内部导电件的连接采用铆压加焊接的双重固定方式，避免长期插拔震动导致连接点松动、接触电阻增大发热的问题。整个部件的外形尺寸控制非常紧凑，整体直径不到40mm，厚度不到30mm，放在随身包袋里不会占用过多空间，重量也控制在20g以内，便携性极强，完全满足出行携带的使用需求。

　　从结构建模的角度来看，这个部件的建模难点主要集中在插销的位置度公差配合、壳体内部的绝缘挡墙与导电件的间隙控制、外观曲面的圆角过渡处理这几个方面：插销的安装基准需要与壳体的安装柱完全同轴，否则装配后会出现插销歪斜，无法正常插入插座的问题；内部的绝缘挡墙需要预留足够的电气间隙，满足250V电压下的爬电距离要求，避免高压击穿；外观曲面的连续圆角需要保证曲率连续，避免注塑成型时出现应力集中导致的壳体开裂问题，同时也能让外观的光影过渡更自然，没有明显的建模棱线。
