多耳式铰接连接支架结构设计

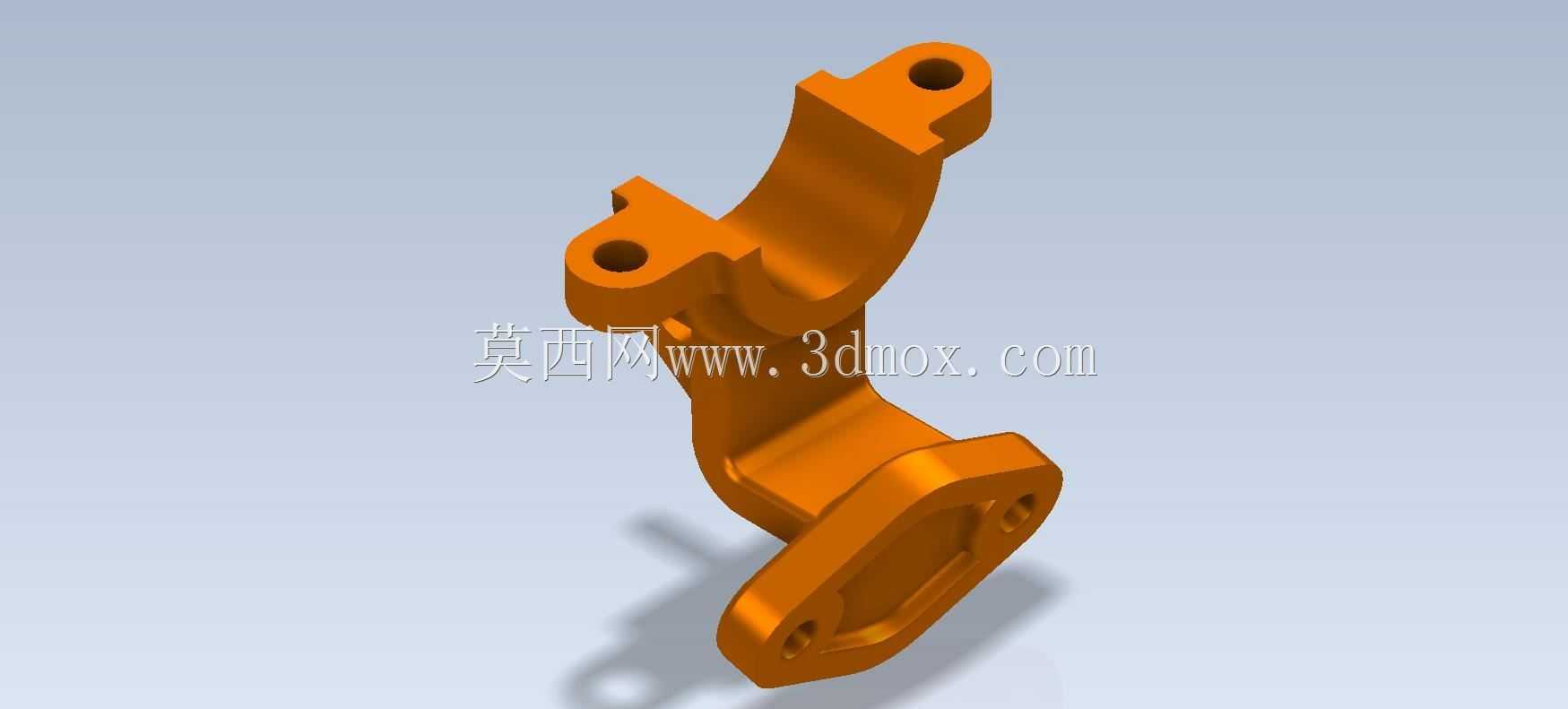

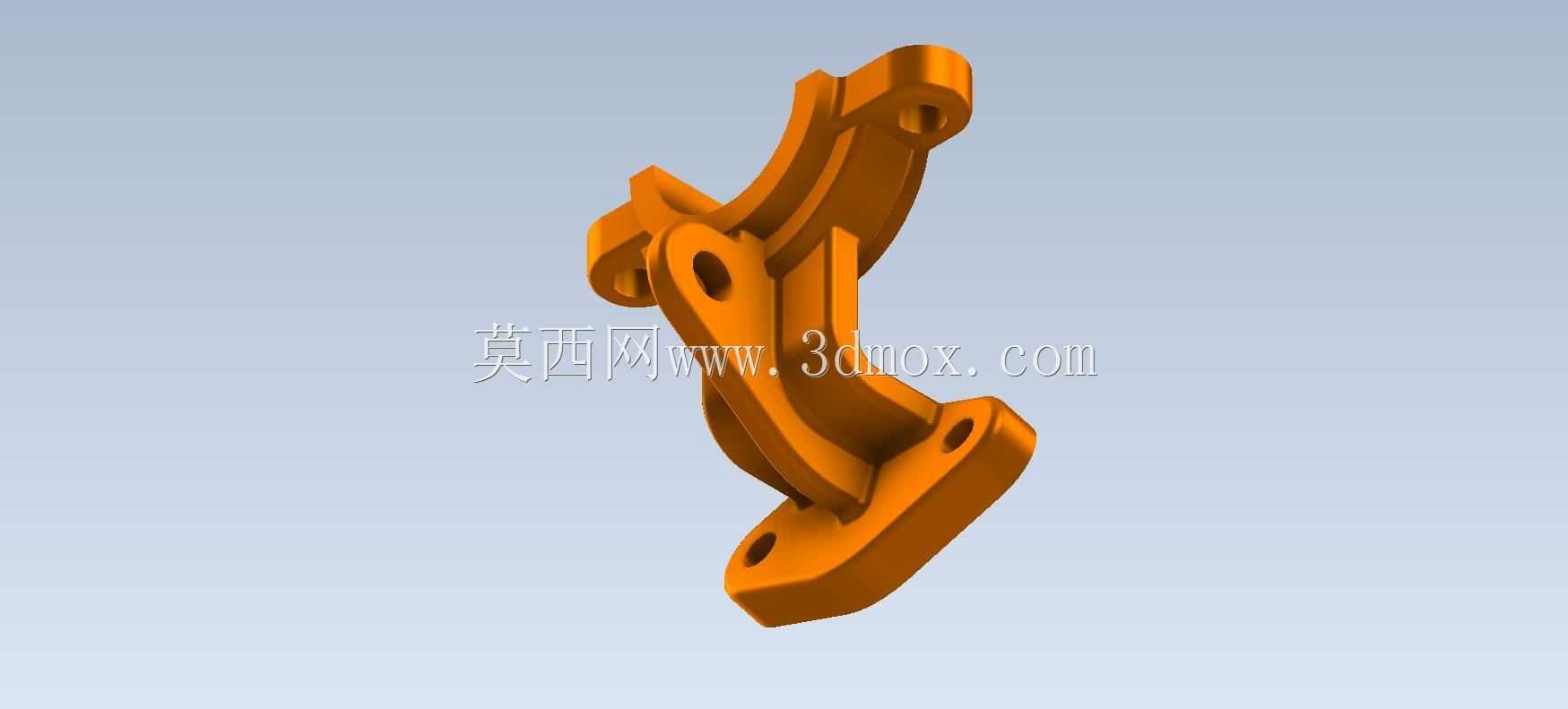

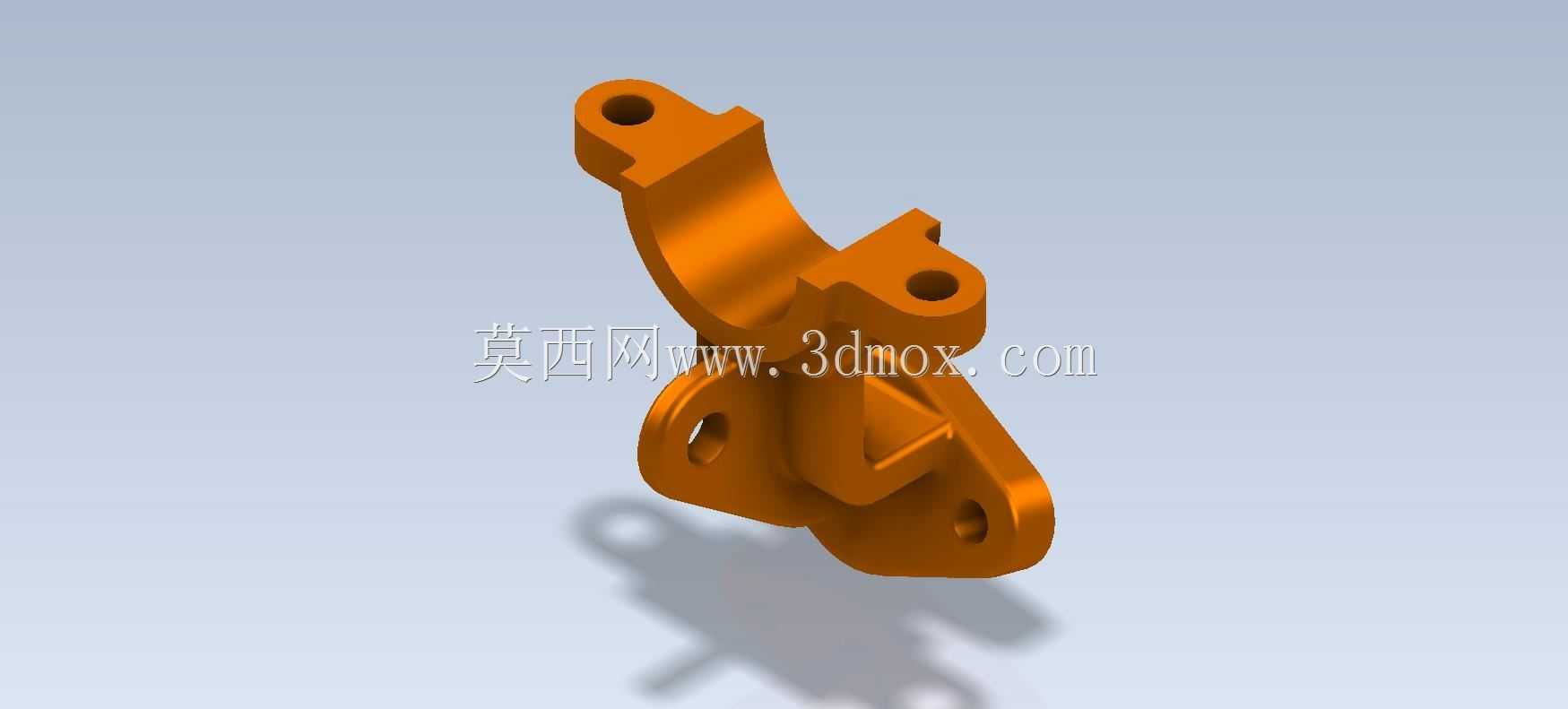

　　这类多耳铰接支架在工业装配场景中应用十分广泛，常见于中小型设备的连杆传动末端、工装夹具的角度调节部位、输送线的挡停机构铰接点，以及部分小型专用设备的操作手柄联动结构中，核心作用是实现两个或多个运动构件之间的铰接传动，同时承担对应方向的载荷传递，保证联动动作的顺畅与结构刚性。从结构功能来看，该支架设置了多组带同轴孔的连接耳，不同位置的耳孔分别对应不同的铰接对象：上方两个带通孔的凸耳主要用于连接主动连杆或者操作件，中部的镂空避让结构是为了给铰接销轴的安装、相邻构件的摆动预留足够的运动空间，避免动作过程中出现结构干涉，底部的两个安装孔则用于将整个支架固定在设备基座或者安装面板上，形成稳定的固定支点。

　　在设计思路上，这类支架首先要匹配对应安装场景的载荷要求，所有耳孔的孔径公差需要适配对应规格的铰接销轴，保证销轴装配后既不会出现过大的旷量，也不会因为过盈量太大导致装配困难。耳板的厚度设计需要结合材料的抗剪强度计算，避免长期受交变载荷出现耳板断裂或者孔位变形的问题，主体的弧形过渡结构一方面是为了优化应力分布，减少直角位置的应力集中，提升构件的疲劳寿命，另一方面也能在满足强度要求的前提下尽可能减少材料用量，降低零件的整体重量。从安装边界来看，该支架的底部安装面为平面结构，两个安装孔的孔距需要和基座上的预设安装孔位完全匹配，安装后支架的各个铰接耳的空间角度需要保证对应连杆摆动时的运动轨迹在设计范围内，不会和周边的其他零部件产生剐蹭。

　　实际建模过程中，这类零件需要重点关注各个孔位的同轴度要求，尤其是同一铰接轴对应的两个耳孔，同轴度公差需要控制在合理范围内，否则会出现销轴装配困难、动作卡滞的问题。所有的棱边位置都做了相应的圆角处理，既可以避免加工完成后锐边划伤操作人员，也能进一步优化应力分布，减少热处理或者受力过程中出现裂纹的风险。中部的加强筋结构连接了各个耳板和底部安装座，在不增加过多壁厚的前提下提升了整个支架的结构刚性，避免受力时出现耳板外翻变形的问题。这类支架通常采用铸造成型后再做机加工的工艺生产，毛坯铸造时需要预留足够的机加工余量，尤其是孔位和安装面的位置，需要通过铣削、铰孔等工序保证尺寸精度和表面粗糙度，满足装配要求。在实际选型应用时，需要根据实际传递的扭矩、承受的径向载荷大小选择对应尺寸规格的支架，同时匹配对应强度等级的铰接销轴和安装紧固件，保证整个铰接结构的运行可靠性，日常维护中需要定期检查耳孔位置的磨损情况，当孔位磨损量超过设计允许值时及时更换零件，避免出现结构失效引发设备故障。
