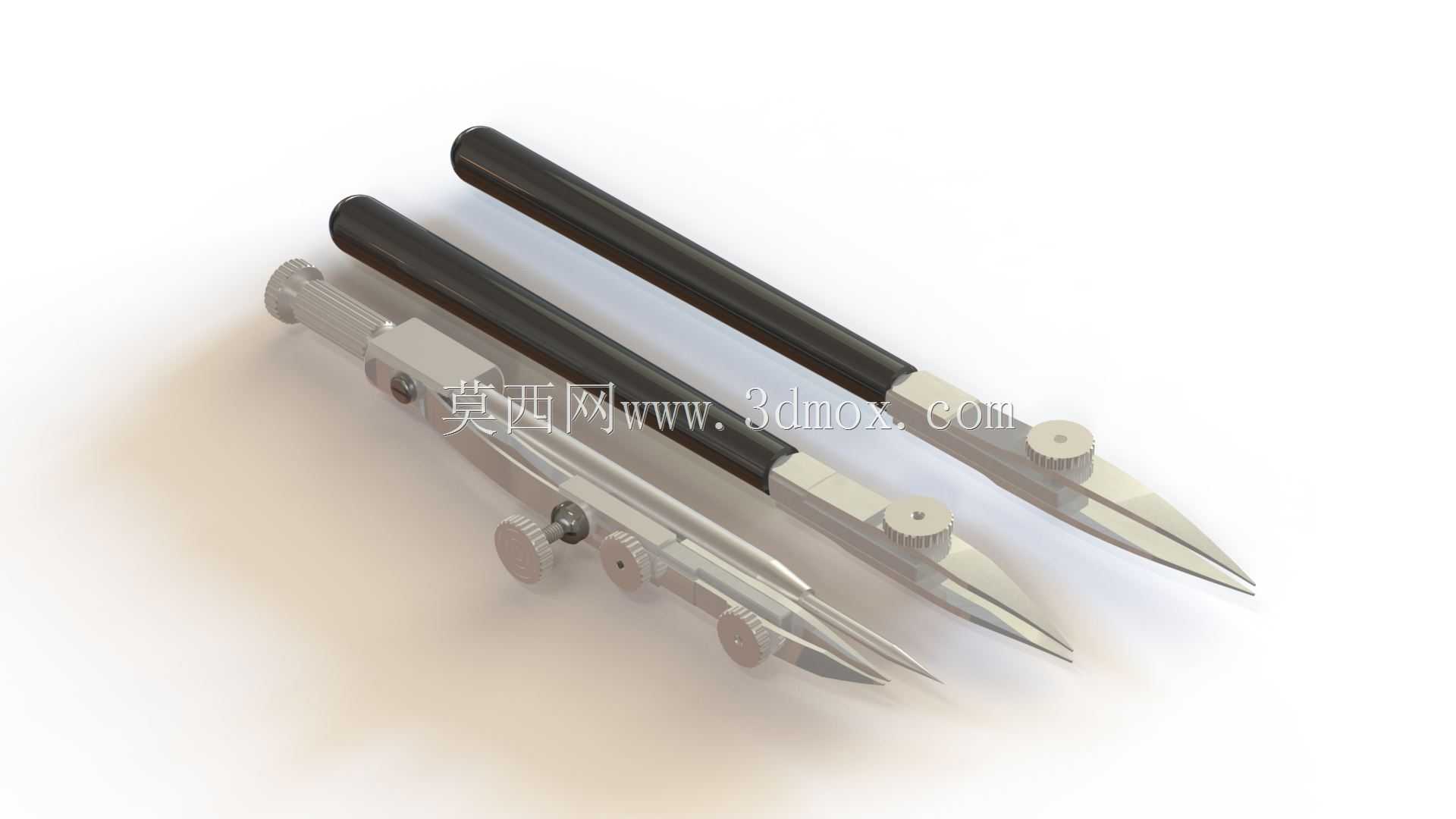

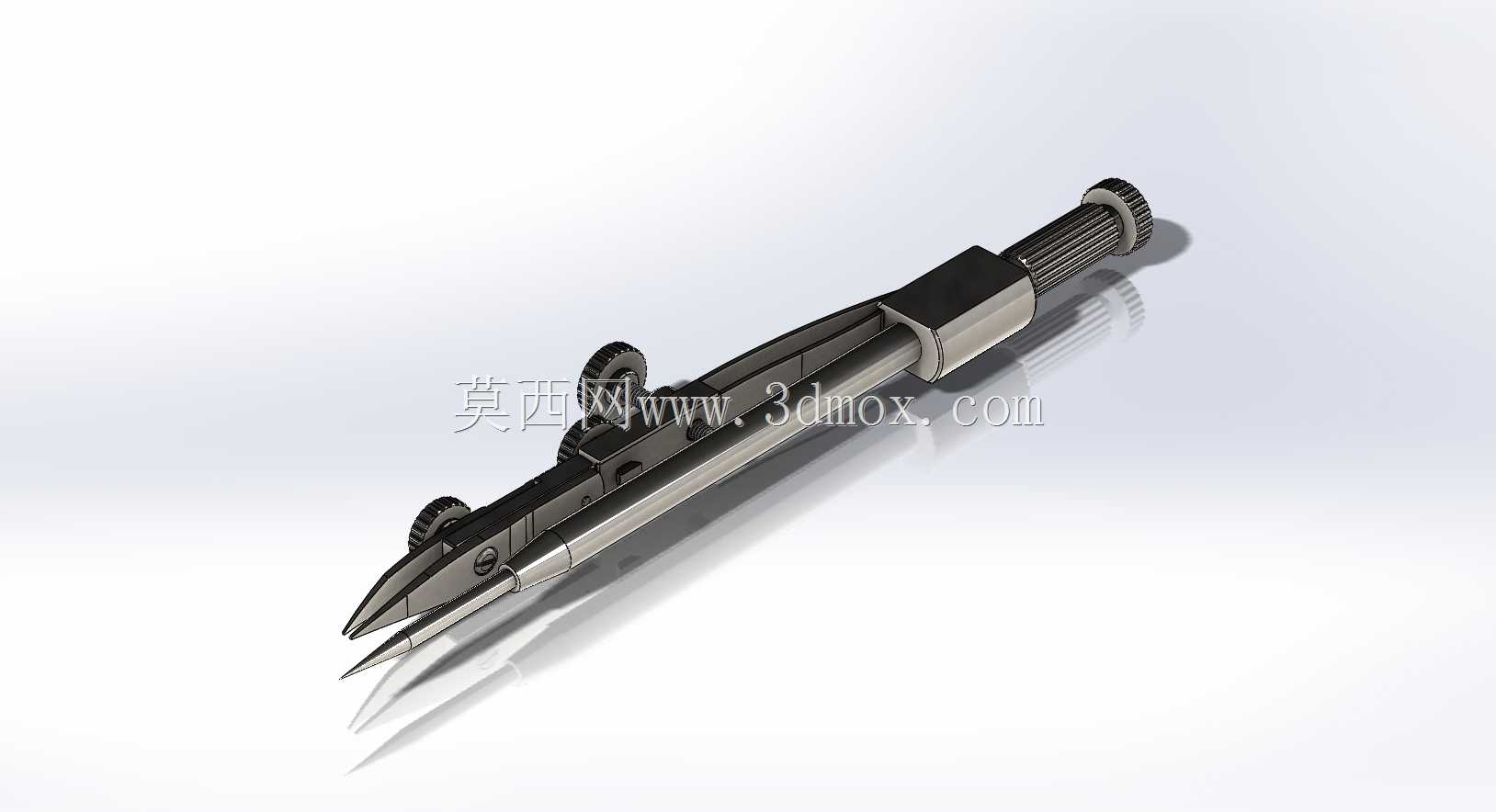

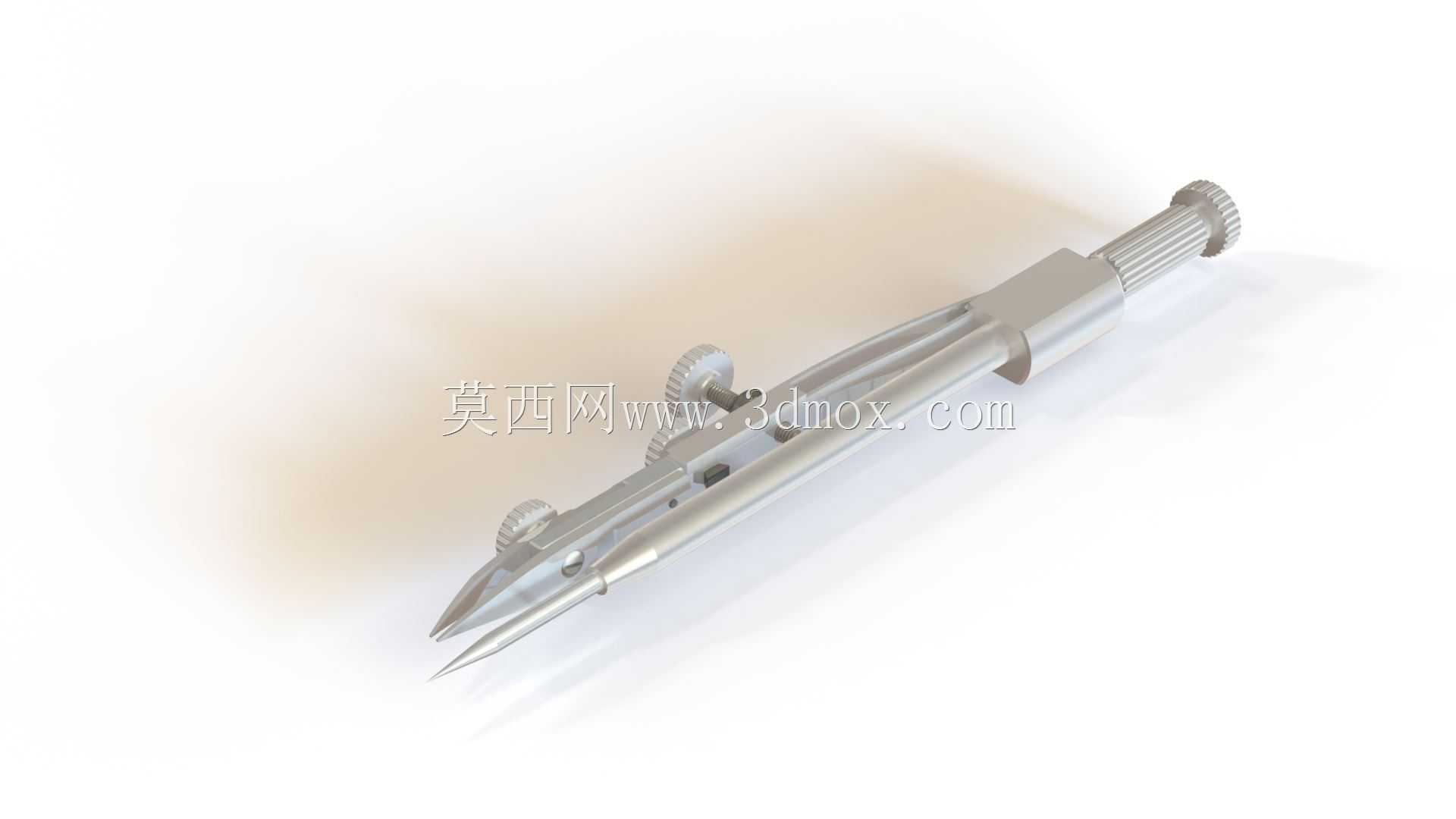

里氏七代落珠式绘图圆规罗盘结构

　　这款落珠式绘图圆规罗盘，核心服务于工程手绘制图、精密图样绘制、户外简易方位标定三类场景，在CAD尚未全面普及的年代，是机械设计绘图员、土木测绘人员、地质勘探从业者随身配备的核心工具，即便在数字化设计全面覆盖的当下，这类精密结构的手动绘图工具，依旧是现场测绘、手绘方案草稿、教学演示场景中无法被完全替代的器具。从功能特性来看，它整合了传统分规的等距量取功能、圆规的圆弧绘制功能、简易罗盘的方位指示功能，笔端采用落珠式圆珠结构，相比传统铅芯圆规，绘制的线条粗细均匀，不会出现铅芯磨损导致的线宽变化，也不会在图纸上留下铅芯污渍，适配硫酸纸、绘图纸、卡纸等多种绘图介质，绘制半径覆盖常规工程制图常用的5mm到150mm区间，满足绝大多数零件图、

　　装配图的圆弧、圆周绘制需求。结构设计上，整体采用铰接式双支腿布局，顶部的滚花调节旋钮可以精准控制两支腿的张开角度，调节阻尼经过调校，既不会因为支腿自重出现角度滑移，也不会因为阻尼过大导致单手调节困难；支腿中段设置的微调旋钮，可以在粗调张开角度后，进行毫米级的半径微调，避免反复调整支腿带来的绘图误差；针尖端采用硬质合金钢针尖，刺入图纸后定位稳固，绘制整圆过程中不会出现针尖移位导致的圆心偏移，针尖外露长度可以通过端部的锁紧结构调节，适配不同厚度的绘图纸张，避免针尖刺穿图板或者刺入深度不足导致打滑；笔端的落珠笔头采用快换结构，可以根据绘图需求更换不同线宽的圆珠笔头，也可以转接铅芯头、鸭嘴笔头适配不同的绘图墨水与线型要求；

　　支腿表面的滚花防滑结构，在佩戴劳保手套操作时也能稳定握持，不会出现打滑脱手的情况。从安装与尺寸边界来看，整体收拢状态下长度约160mm，最大直径约12mm，和常规钢笔的尺寸接近，可以直接放入绘图工具包、工作服笔袋中携带，不会占用过多收纳空间；支腿完全张开时最大跨距约160mm，绘制最大直径320mm的圆周，覆盖机械制图A3图纸内的绝大多数圆周绘制需求；针尖突出支腿端面的最大调节量为8mm，在叠加3mm厚度的绘图模板使用时，依旧可以保证针尖稳定刺入图纸定位，不会出现悬空打滑的问题；整体结构的铰接间隙控制在0.02mm以内，反复开合支腿不会出现明显的旷量，保证长期使用后的绘图精度。在实际工程应用中，这类整合了罗盘功能的圆规，

　　在野外地质测绘现场，可以直接用它完成简易方位测量、样方绘制、等距点标记的工作，不需要同时携带圆规、分规、罗盘三类工具，大幅减少外业工具携带量；在车间现场测绘老旧零件时，它可以直接在零件表面划线标记，也可以在现场记录的草稿纸上快速绘制零件轮廓的圆弧结构，相比携带大型绘图工具更加灵活；在教学场景中，它的全金属结构可以直观演示圆规的工作原理，整合的罗盘结构也可以同步完成方位测量的演示，做到一具多用。结构建模过程中，需要重点关注铰接位置的配合公差，两支腿的铰接轴采用H7/g6的间隙配合，保证转动顺滑无卡滞，同时不会出现径向窜动；滚花旋钮的纹理参数采用模数0.3的直纹滚花，兼顾防滑性能与加工工艺性；针尖的锥角采用25度，既保证刺入图纸的锋利度，也有足够的结构强度，不会因为轻微磕碰出现针尖弯折；落珠笔头的定位槽与支腿的配合面设置定位销，保证笔头安装后与针尖的同轴度误差控制在0.05mm以内，避免绘制圆弧时出现线条粗细不均或者圆心偏移的问题。
