十毫升规格聚丙烯材质医用注射器结构

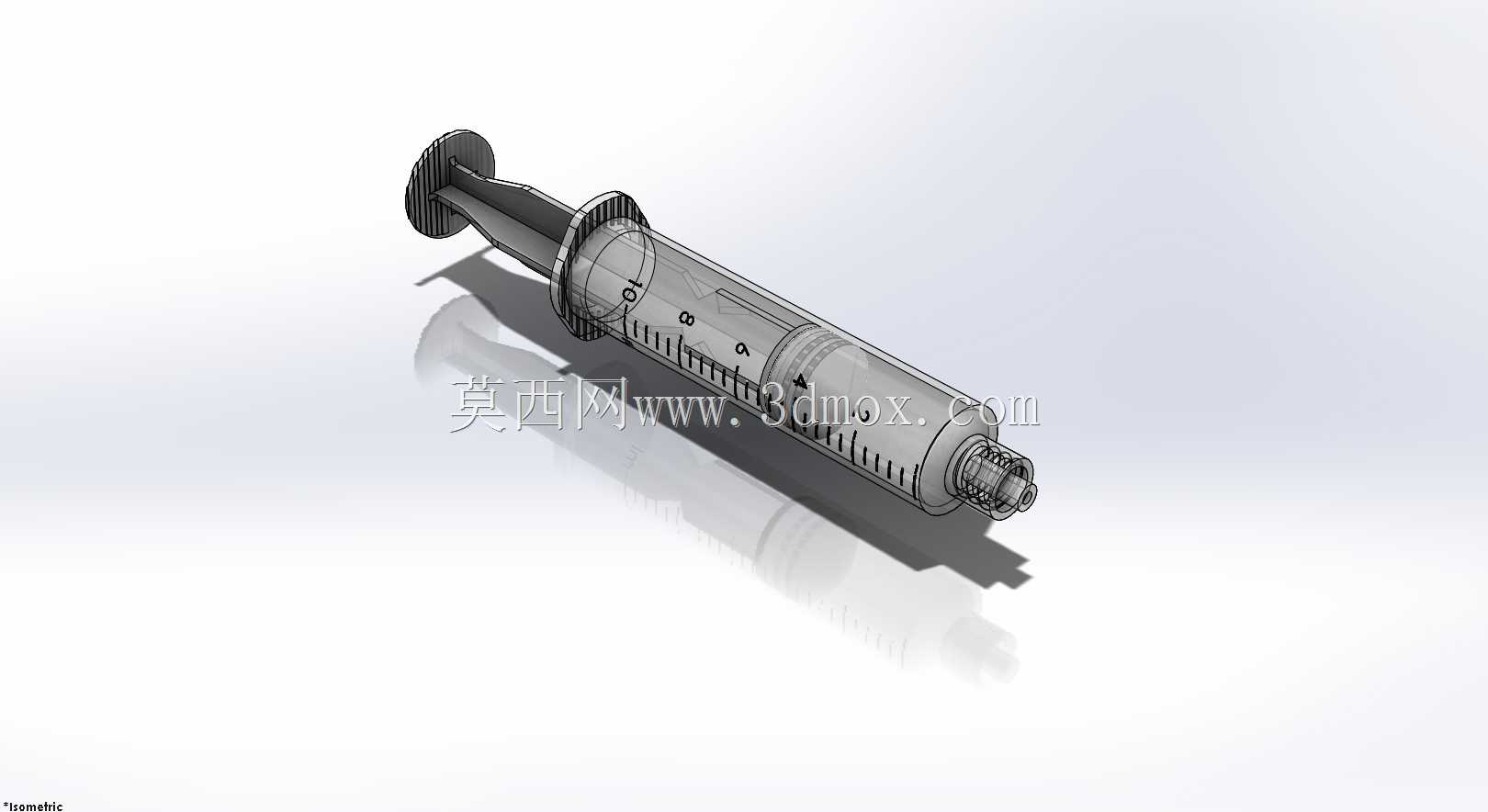

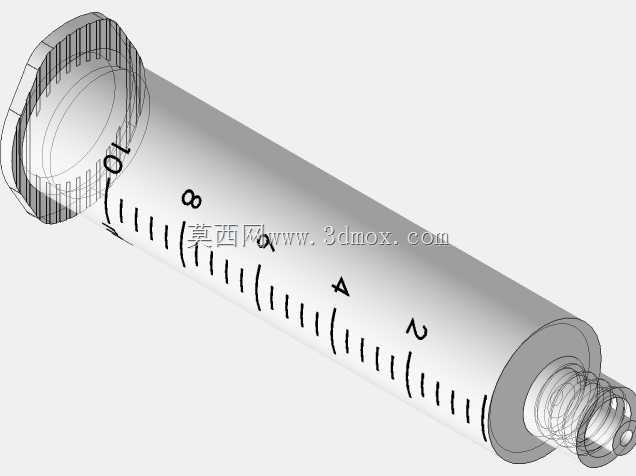

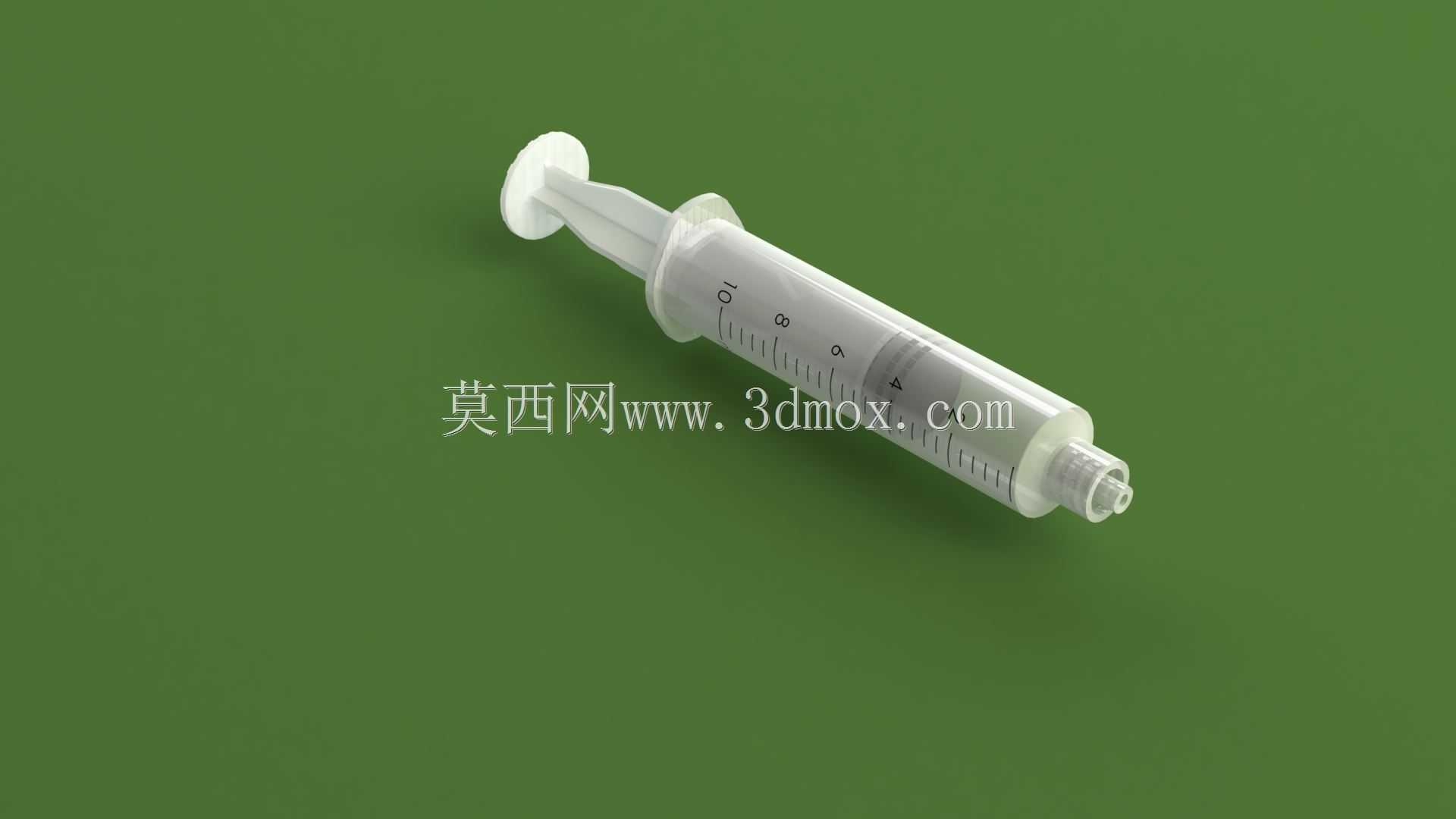

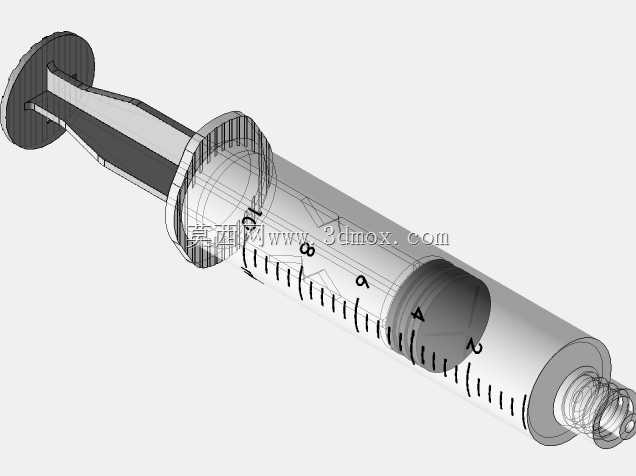

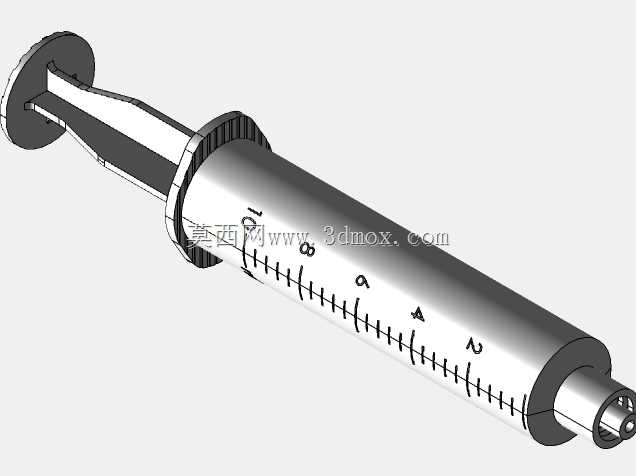

　　日常临床场景中，10ml容量的注射器是门诊给药、实验室配液、工业点胶场景里覆盖度极高的通用器具，这款聚丙烯材质的注射器结构，完全贴合实际量产的耗材尺寸逻辑做还原，没有做夸张的艺术化修改，能直接对接注塑模具的分模设计参考。从实际使用的边界来看，这款注射器的标称容量上限为10ml，针筒外壁的刻度从1ml到10ml逐段标注，每1ml区间内细分10个小刻度，最小分度值0.1ml，能满足常规小剂量药剂抽取、推注的精度要求，针筒端部的鲁尔接头结构做了完整还原，既可以适配标准规格的针头过盈装配，也能直接对接输液管路、点胶针头这类外接配件，不用额外做结构修改。设计层面上，整个部件拆分了针筒、活塞胶塞、推杆三个核心独立零件，

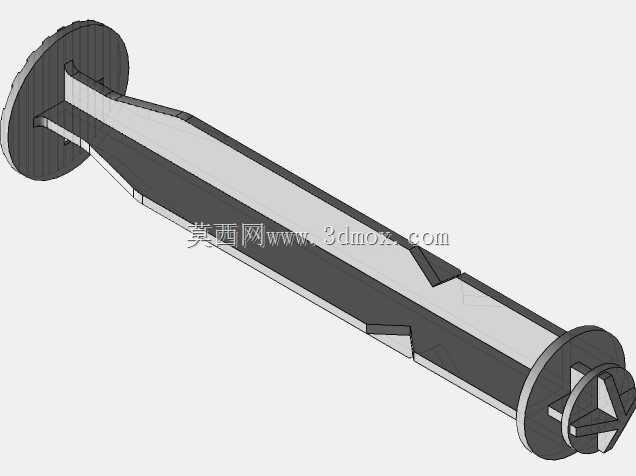

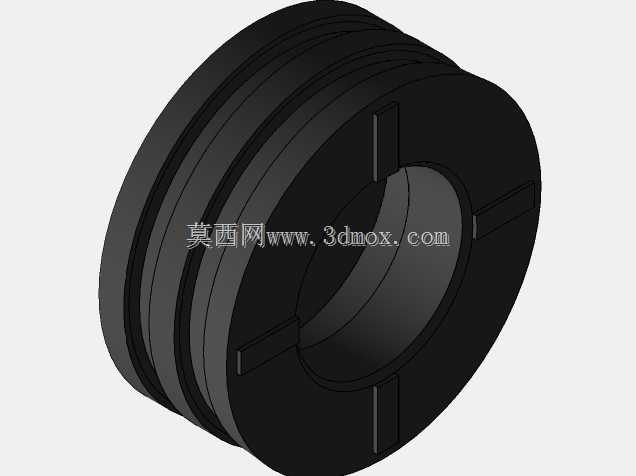

　　针筒的筒体壁厚做了均匀化处理，常规量产时采用聚丙烯注塑成型，壁厚控制在1.2mm左右，既保证筒体握持时的结构刚性，推注过程不会因为受力出现筒壁形变导致的剂量偏差，也能控制耗材的原料成本，适配一次性医用耗材的量产成本要求。推杆端部的拇指按压片做了加宽的圆盘结构，直径比筒身外径大4mm左右，推注时拇指的受力面足够，长时间操作也不会出现局部压痕，推杆插入针筒的部分做了十字形的加强筋结构，相比实心推杆能减少40%左右的原料用量，同时筋条的导向面和针筒内壁的导向间隙控制在0.1mm以内，推注过程不会出现推杆偏摆、活塞卡滞的问题。活塞部分的结构做了两道环形密封槽，装配后胶塞的唇边和针筒内壁形成两道密封线，抽取液体时不会出现漏液、进气的问题，

　　推注时的阻力均匀，不会出现一卡一卡的顿挫感，能保证推注剂量的线性可控。从安装适配的边界来说，整个注射器装配完成后的总长度在115mm左右，针筒外径16mm，存放时可以适配标准的医用耗材收纳盒格位，工业点胶场景下也能直接卡在常规的点胶夹具上，不需要额外定制适配治具。针筒端部的鲁尔接头锥度严格遵循6%的通用标准，所有符合国标要求的通用针头、延长管都能直接装配，不会出现漏液或者装不上的问题。实际应用里，除了常规的医用注射、配液场景，这类结构的注射器也常被改造用于实验室少量试剂的定量移取、电子维修时的助焊剂点涂、手工模型制作时的胶水推送，因为聚丙烯材质本身耐弱酸弱碱、耐多数常规有机溶剂，只要不是强氧化性试剂都能短时间盛放，

　　不会出现筒体被腐蚀开裂的问题。建模时所有的拔模斜度都按照注塑量产的要求做了设置，筒体的外表面拔模斜度1°，内表面拔模斜度0.8°，推杆的筋条拔模斜度0.5°，直接导出到模具设计软件里就能快速拆分型芯型腔，不用再重新做拔模修正。刻度线的位置做了凹陷处理，量产时可以直接在模具上做蚀刻纹理，注塑完成后刻度就会直接成型在筒壁上，不用后续二次印刷，能减少生产工序。另外，推杆和活塞的配合位置做了倒扣结构，装配时活塞卡入推杆端部的卡槽后，正常推注拉力下不会出现推杆和活塞脱落的问题，避免抽取液体后回拉推杆时活塞掉在筒体内导致的液体泄漏。整个结构没有多余的冗余特征，所有的圆角都做了R0.3以上的过渡，避免注塑时出现应力集中导致的部件开裂，针筒尾部的法兰边做了加厚处理，抽取液体时手指扣住法兰边回拉推杆，法兰位置不会因为受力出现断裂。
