20毫升带螺纹接口聚丙烯注射器结构设计

　　在临床诊疗、实验室液体定量移取、小型工业点胶作业场景中，带螺纹接口的20毫升注射器是适配性极强的通用器具，区别于常规无螺纹滑配针头的注射器，这款产品的核心设计点在于针头安装端的外螺纹结构，能够实现针头、延长管路、点胶阀接头等配件的旋紧固定，避免推注过程中接头滑脱漏液的问题，在需要一定推注压力的粘稠液体转移、静脉输液管路连接、工业密封点胶作业中，螺纹锁合的结构可靠性远高于直插式结构。

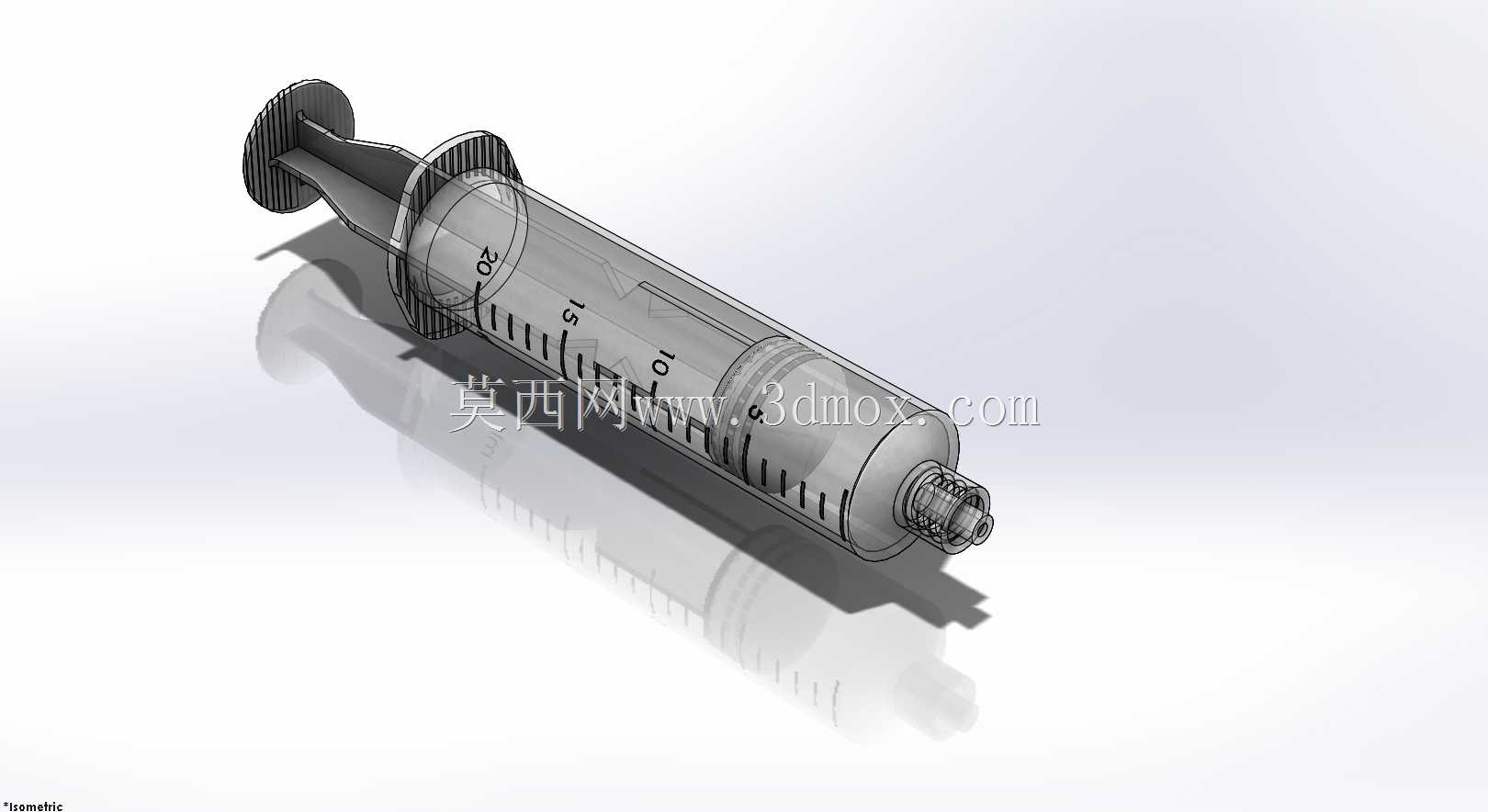

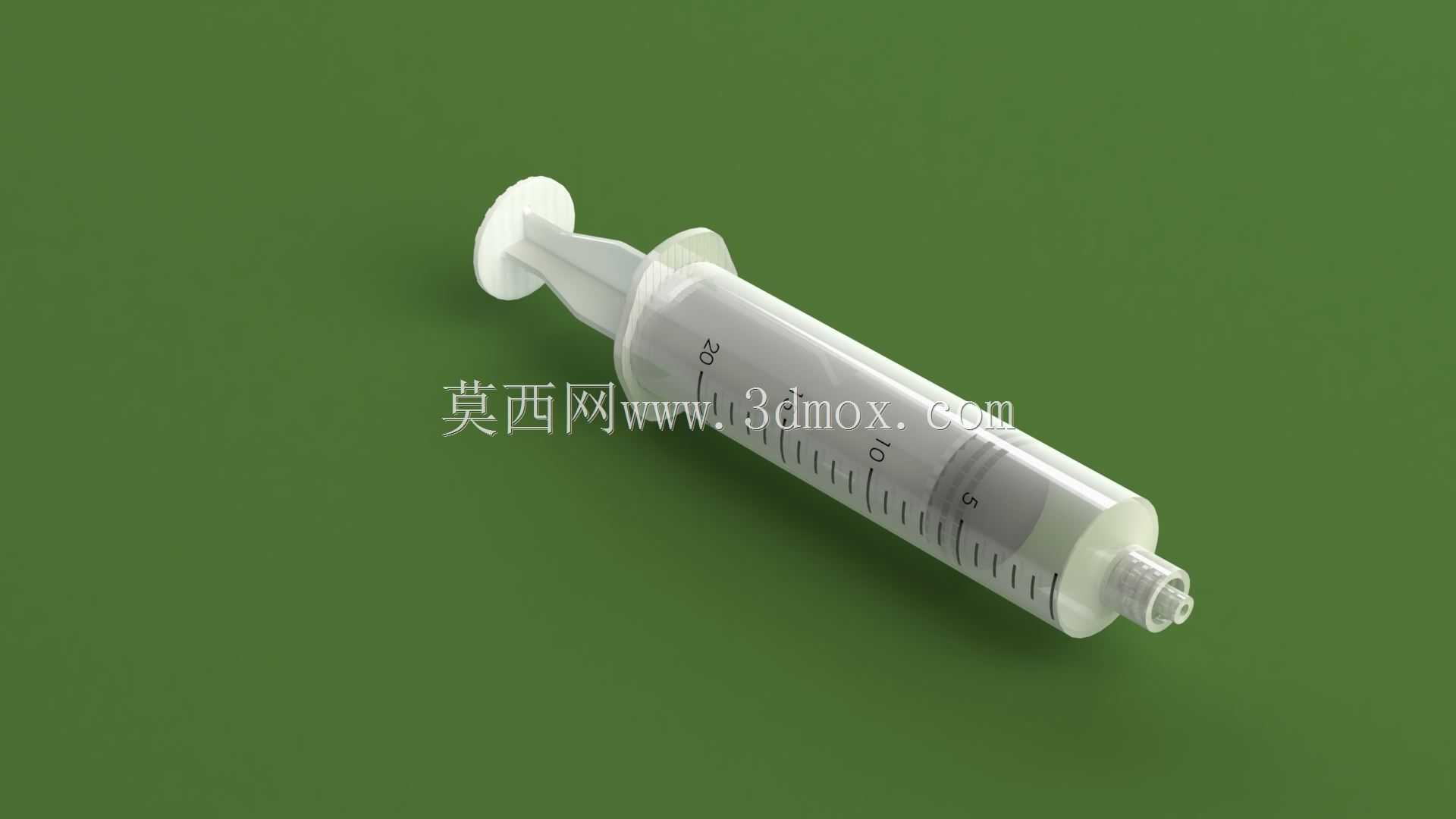

　　从功能特性来看，这款注射器的额定容量为20ml，筒体采用半透明聚丙烯材质，筒身外壁蚀刻有清晰的容量刻度，最小刻度间隔为1ml，能够满足常规场景下的定量取液需求，聚丙烯材质的化学稳定性较好，可耐受常规弱酸、弱碱环境，也可耐受常规环氧乙烷灭菌处理，既可以满足一次性医疗使用的卫生要求，也可在实验室、工业场景中重复使用多次，不会出现普通PVC材质遇有机溶剂溶胀的问题。推杆端部的橡胶活塞采用过盈配合设计，活塞唇边与筒体内壁的配合间隙控制在0.02mm以内，既保证推注过程的顺滑无卡顿，又能保证足够的密封性，推注时不会出现液体沿活塞缝隙渗漏的情况，推杆尾部的指压法兰和筒体端部的指挡结构，符合人体工程学设计，单手握持时食指和中指可以稳定搭在筒体法兰两侧，拇指按压推杆尾部即可平稳控制推注速度，即使长时间操作也不会出现手部滑脱的问题。

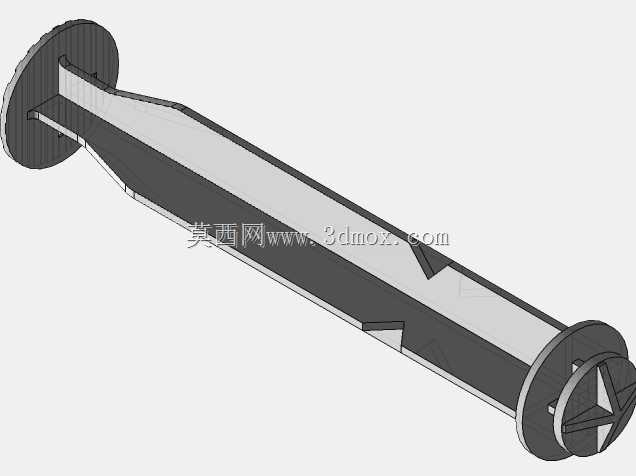

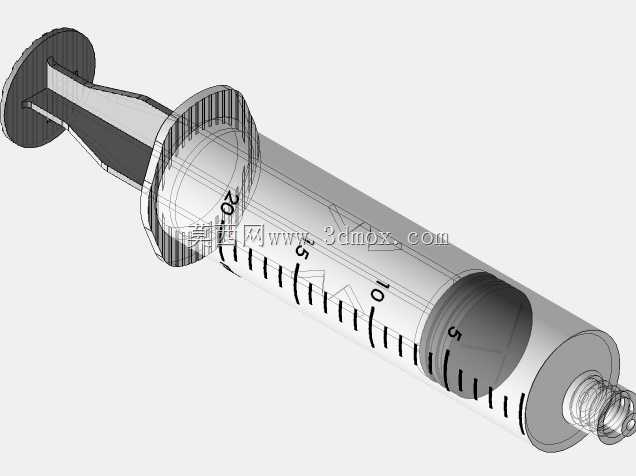

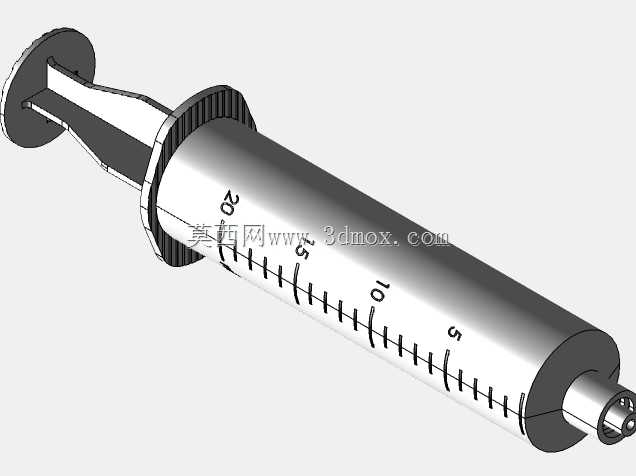

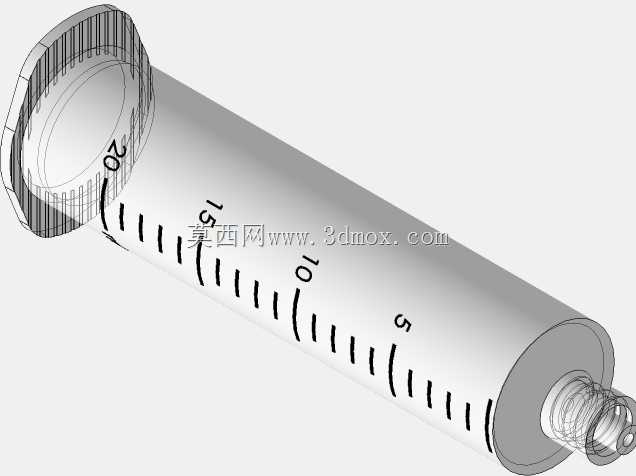

　　设计过程中首先确定的是筒体的核心尺寸参数，筒体内径设计为20mm，对应20ml容量的有效推进行程为63.7mm，加上端部螺纹接口、尾部指挡的结构长度，整体装配后的总长度控制在110mm左右，筒体最大外径为22mm，端部的外螺纹采用标准鲁尔锁螺纹规格，螺距为0.8mm，螺纹有效啮合长度为4mm，能够适配市面上所有标准鲁尔锁接头的针头、延长管、点胶配件，不需要额外定制转接头，大幅提升了产品的通用适配性。筒体尾部的指挡法兰设计为椭圆形，长轴尺寸35mm，短轴尺寸20mm，既能够提供足够的受力支撑面，又不会因为法兰尺寸过大造成包装空间的浪费。推杆采用十字筋结构设计，在保证推杆轴向刚性、避免推注过程中推杆弯曲卡滞的前提下，尽可能减少材料用量，降低产品的整体重量，装配后推杆的径向晃动量控制在0.1mm以内，推注过程中不会出现偏磨导致活塞密封失效的问题。

　　从安装边界来看，这款注射器的所有配合尺寸都遵循通用鲁尔接头的标准规范，端部螺纹接口的同轴度控制在0.05mm以内，和标准针头装配后，针头的轴线和筒体轴线的偏角不超过0.5度，能够保证注射、点胶过程中的位置精度，不会因为接头偏斜导致出液位置偏移。在实际使用场景中，这款注射器既可以搭配不同规格的注射针头完成临床皮下、肌肉注射，也可以搭配鲁尔锁延长管用于输液管路的药液推注，实验室场景中可以搭配滤头完成少量液体的过滤操作，工业场景中可以搭配点胶针头完成小剂量胶水、润滑油的精准点涂，螺纹锁合结构可以承受最高0.3MPa的推注压力，不会出现接头崩脱的问题。

　　结构设计过程中还充分考虑了注塑生产的工艺性，筒体、推杆、指压法兰、活塞压盖都采用均匀壁厚设计，壁厚控制在1.2mm，避免注塑过程中出现缩痕、翘曲的问题，筒体的刻度采用模内蚀刻工艺，不需要后续印刷，刻度不会因为反复擦拭、液体浸泡出现脱落模糊的问题，端部的螺纹结构直接在筒体注塑时一体成型，不需要后续二次加工，既保证了螺纹的强度，也降低了生产加工的成本。活塞采用医用级橡胶材质，邵氏硬度控制在50度，既保证足够的密封性能，又不会因为硬度过高导致推注力过大，活塞和推杆端部的连接采用卡扣式结构，装配时直接卡入即可，不需要粘接，装配效率高，连接可靠，正常使用过程中不会出现活塞和推杆脱落的问题。

　　在实际选型应用中，需要注意这款聚丙烯材质的注射器不能长期接触强氧化性溶剂、芳香烃类有机溶剂，避免材质出现溶胀开裂，常规的水溶液、酒精、弱酸弱碱环境都可以稳定使用，灭菌处理时可以采用环氧乙烷灭菌、低温等离子灭菌，不建议采用高温高压灭菌，避免聚丙烯材质在高温下出现变形，导致尺寸超差、密封失效。和常规直插式注射器相比，螺纹接口的设计虽然增加了少量的接头长度，但带来的连接可靠性提升是十分显著的，在所有需要带压推注、接头需要反复晃动的使用场景中，这款带螺纹的20ml注射器都是更优的选择，能够有效避免漏液、接头脱落导致的操作失误，提升操作过程的稳定性和安全性。
