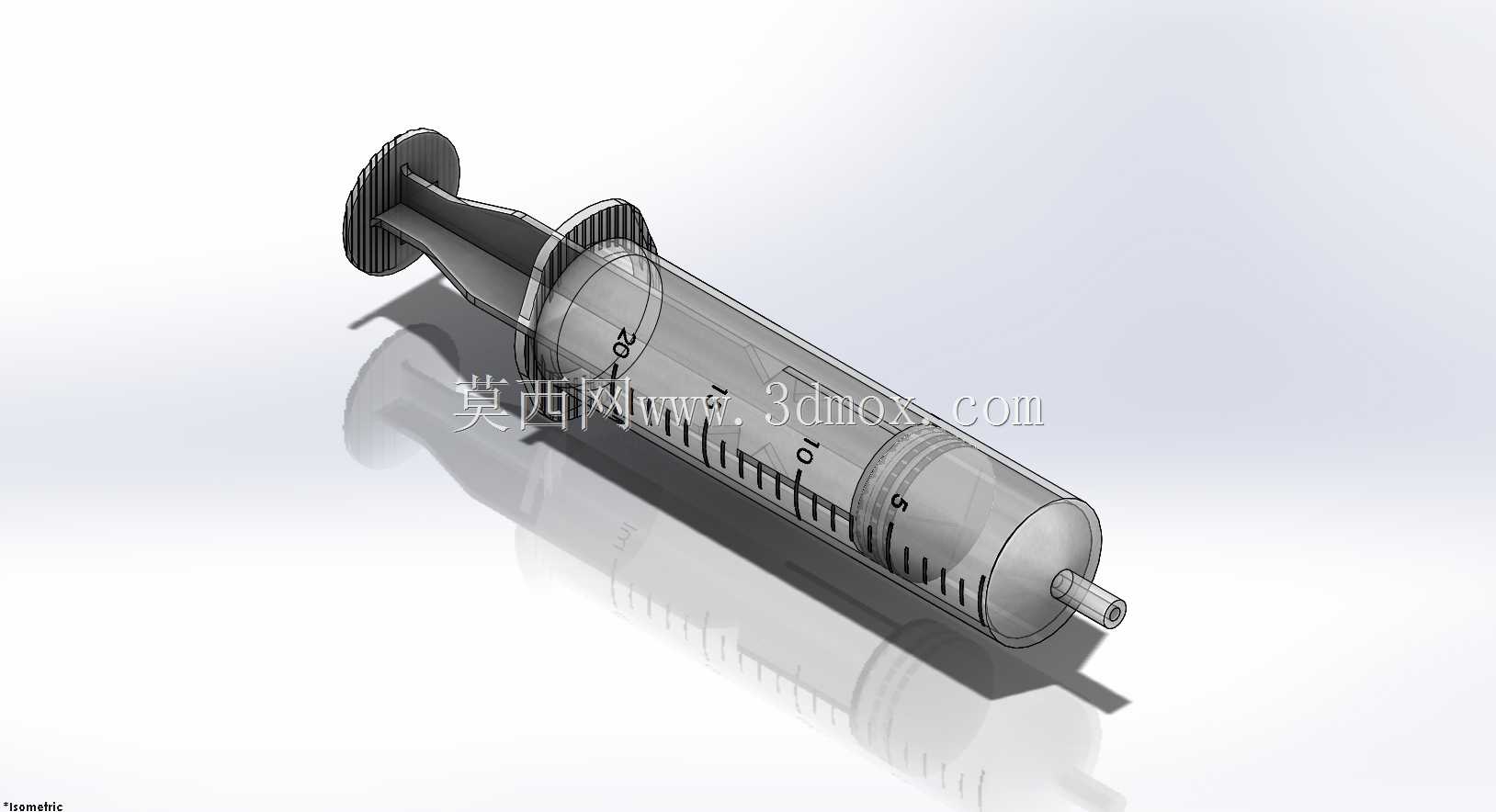

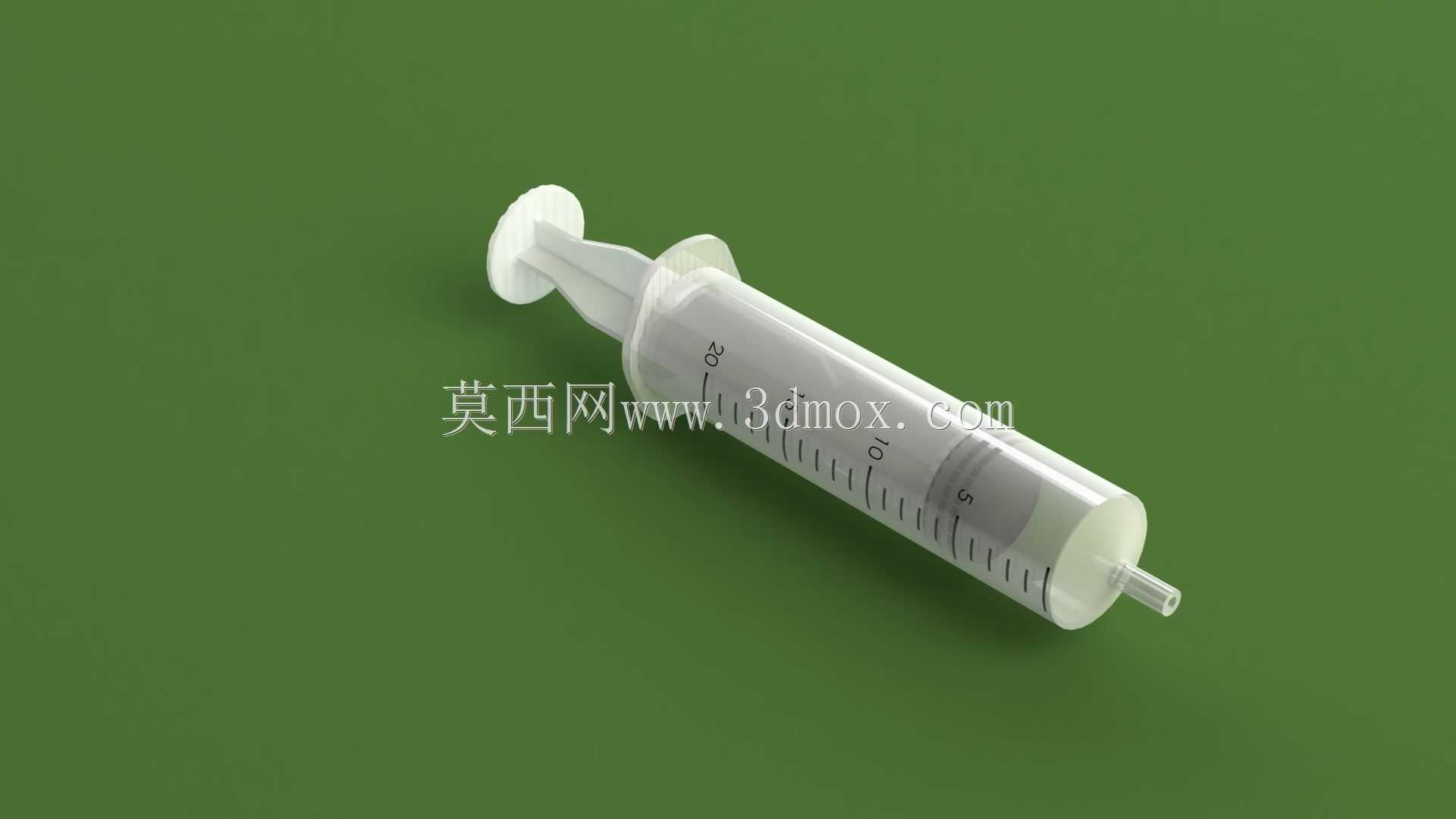

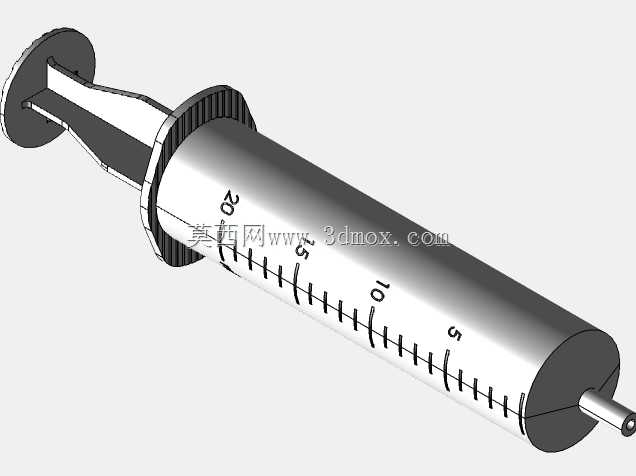

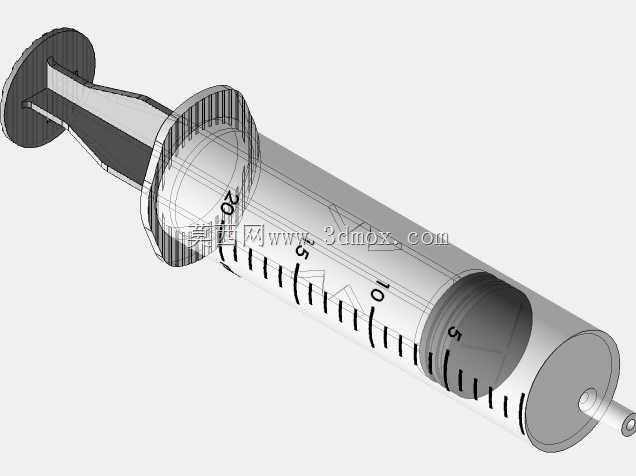

20毫升聚丙烯医用注射器结构设计

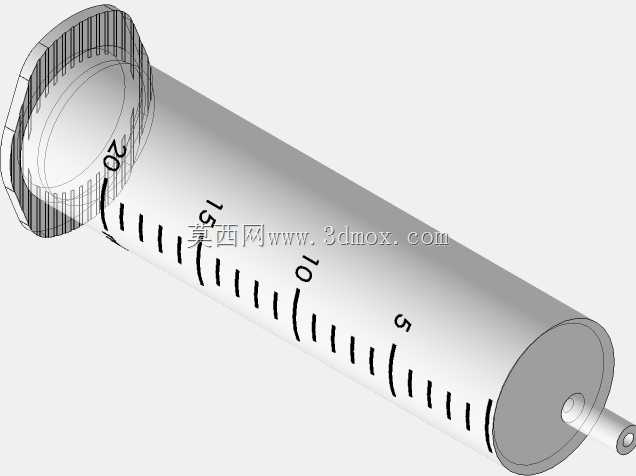

　　这款20毫升规格的注射器，核心应用场景覆盖临床常规药液抽吸、静脉推注给药、实验室精确量取移液、小型工业点胶定量加注等多个领域，在日常护理、急诊救治、检验分析、精密涂覆作业中都属于高频使用的基础器具。从实际使用需求出发，设计时首先要平衡握持手感与推注稳定性，针筒外壁的刻度线采用等距蚀刻布局，最小分度值对应1毫升容量，刻度标识从筒身靠近锥头的位置起始，沿轴向排布至20毫升满量程位置，读数时视线与筒内活塞胶塞平面对齐即可获取准确容量，避免视差带来的量取误差。针筒主体选用聚丙烯材质，这种材料具备良好的化学稳定性，与多数常规药液、实验室试剂、低粘度工业胶剂接触不会发生溶出反应，同时材料本身的透明度足够支撑清晰观察筒内液体状态，可快速识别是否存在气泡、杂质、沉淀等异常情况，材质的刚性也能保证在最大量程抽吸、推注过程中筒身不会发生过度形变，避免容量偏差。

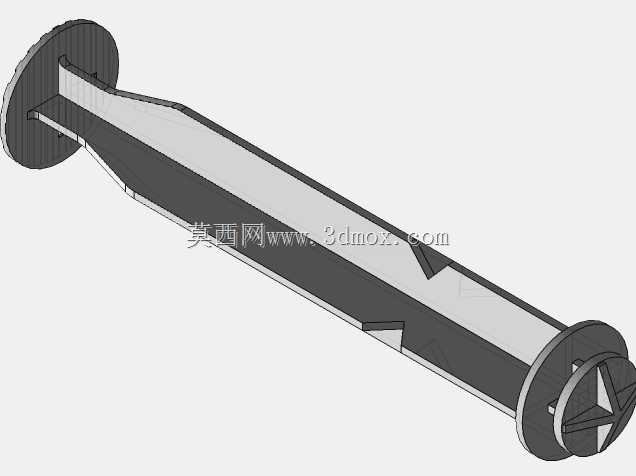

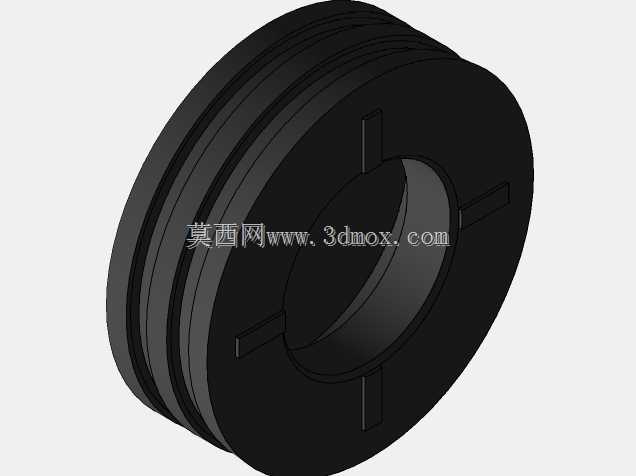

　　结构设计上，推杆末端的按压法兰盘做了加宽处理，直径匹配成年人拇指按压接触面积，推注时受力均匀，长时间操作也不会产生明显的局部压感；针筒尾部的两翼挡边，适配食指与中指的夹持姿态，抽吸药液时两指勾住挡边、拇指拉动推杆，整个施力路径与针筒轴线重合，不会出现侧向掰动导致的活塞偏磨、漏液问题。前端的鲁尔锥头采用标准6:100锥度设计，可通用匹配常规规格的针头、输液器接头、延长管路等配件，锥头端面做了平整倒角处理，对接时能保证密封面完全贴合，在常规推注压力下不会出现漏液、脱接问题。活塞部分的橡胶密封塞采用双道环形密封筋设计，与针筒内壁的接触压力均匀分布，既可以保证推注时的滑动阻力处于合适区间，不会出现卡顿、滑窜的情况，又能在静置状态下完全阻断筒内液体与外界的连通，避免药液渗漏、外界污染物进入筒腔。

　　从安装边界与尺寸适配来看，整支注射器总长度控制在常规手持操作的合理区间，针筒外径适配通用的注射器固定卡座、注射泵夹持槽，可直接搭载在常规微量注射泵上实现精确速率的自动推注，不需要额外定制转接夹具。推杆的行程与针筒有效容量严格对应，当推杆推至最前端位置时，活塞胶塞刚好贴合针筒前端锥头的根部位置，残液量控制在极小范围内，减少贵重药液、试剂的浪费。针筒尾部的两翼挡边外廓尺寸，匹配临床常用的注射器毁形器卡口，使用后可直接卡入设备完成针头拆卸、针筒破坏的处置流程，适配现有医疗废物处理的作业规范。

　　设计过程中针对不同使用场景做了细节优化，比如用于实验室移液的场景下，刻度线的印刷采用耐常规溶剂擦拭的油墨，反复擦拭消毒也不会出现刻度模糊脱落的问题；用于工业点胶的场景下，聚丙烯材质的耐腐蚀性可适配多数低粘度UV胶、润滑脂、阻焊剂的接触要求，推杆的滑动阻尼经过调校，手动推注时可以稳定控制出胶量，不会出现压力突增导致的胶量溢出问题。所有棱角位置都做了圆弧过渡处理，没有尖锐的飞边、毛刺，握持操作时不会划伤操作人员皮肤，组装过程中各零件的配合公差经过反复校核，活塞与针筒的同轴度控制在合理范围内，推杆推拉过程中全程无卡滞、无偏磨，整支器具的各部件连接可靠，正常使用力度下不会出现部件松脱、断裂的问题。
