60毫升聚丙烯医用注射器结构设计

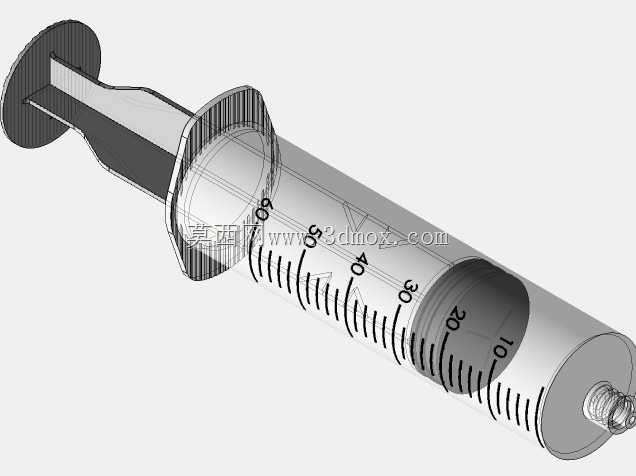

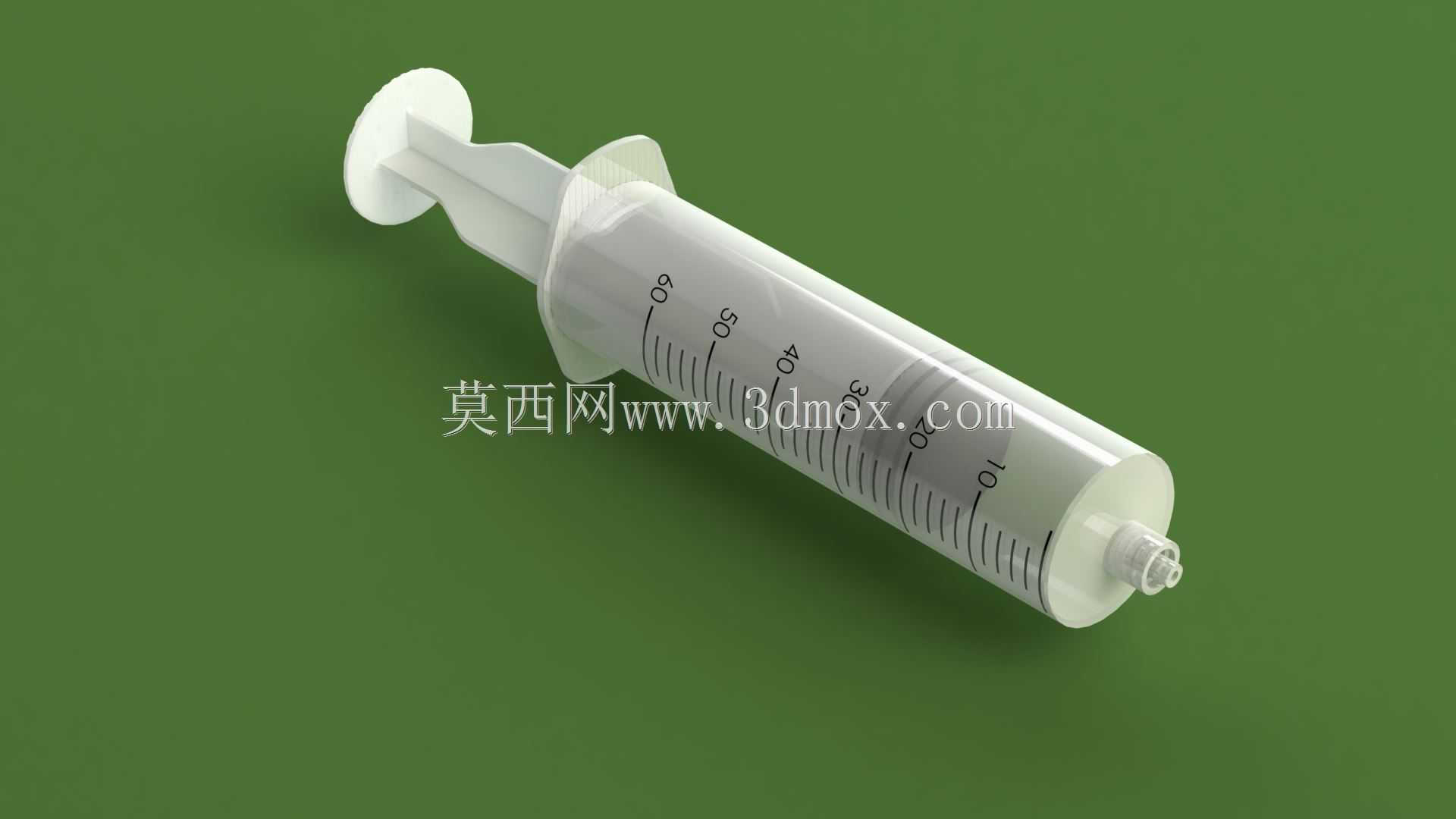

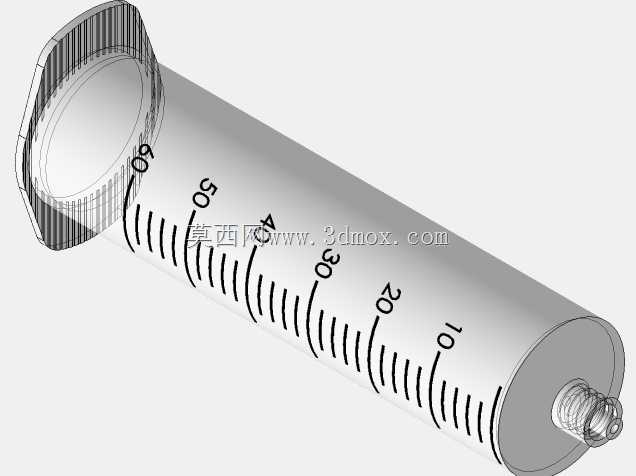

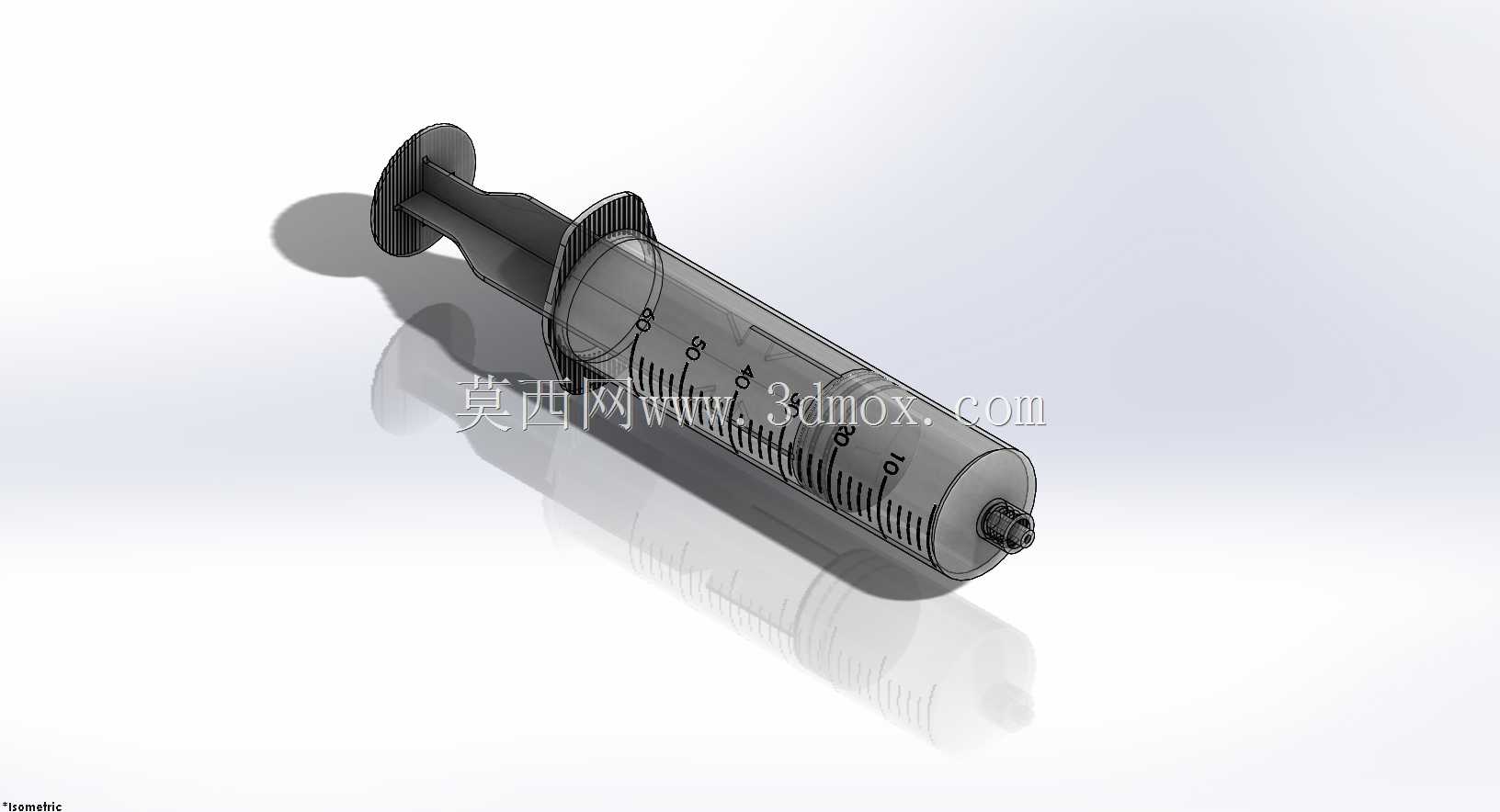

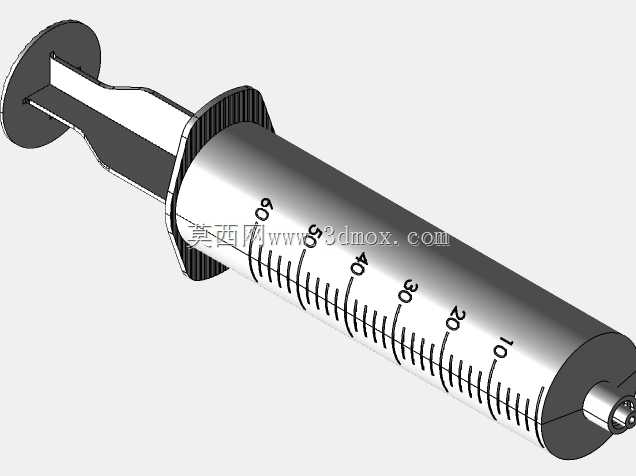

　　这款60毫升规格的注射器，核心应用场景覆盖临床大容量药液抽吸、实验室试剂定量移取、工业点胶作业的流体精准输送等多个领域，区别于小规格注射器的微量给药定位，该规格更适配单次大剂量流体的定量传输需求，在临床静脉补液配药、伤口冲洗液推送、动物养殖防疫给药等场景中，能减少反复抽吸的操作次数，降低流体暴露带来的污染风险。从功能特性来看，整套结构分为针筒、推杆、活塞、锥头四个核心部分，针筒外壁直接蚀刻容量刻度，最小分度值为1毫升，刻度标识从锥头端向推杆端依次递增，满容量刻度线距离针筒尾端法兰预留15%的安全行程，避免推杆推至极限位置时活塞脱出筒身。针筒前端采用标准鲁尔锥头设计，锥度严格匹配通用针头的连接尺寸，可适配同规格的注射针头、冲洗头、

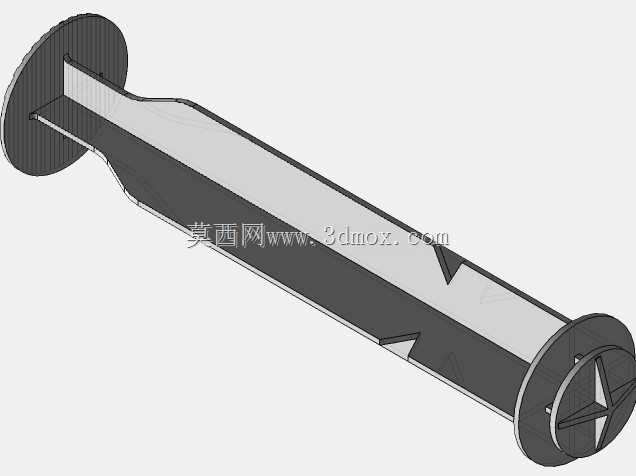

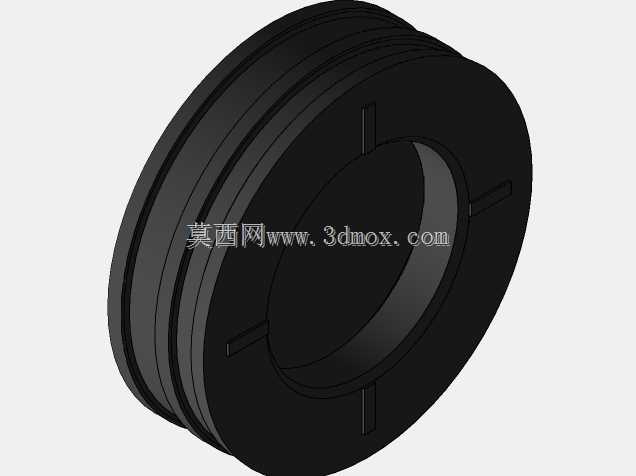

　　延长管等外接配件，锥头根部做加厚处理，能承受常规推注压力下的结构载荷，避免连接部位开裂漏液。材质选用聚丙烯均聚物，这种材料具备良好的化学稳定性，耐受常规医用酒精、碘伏等消毒试剂的腐蚀，同时材料本身的透明度满足容量观察需求，无需额外添加透明改性剂即可清晰观测筒内流体液位与是否存在气泡。设计过程中，推杆的十字筋结构是核心优化点，推杆整体采用等截面十字加强筋布局，在保证推杆轴向推注刚度的前提下，最大限度减少材料用量，推杆尾端的推片做圆弧翻边处理，贴合医护人员拇指按压的受力轮廓，推注时压强分布均匀，长时间操作不会产生明显的压痛感。活塞部分采用双密封圈结构，前端密封圈负责刮除筒壁残留流体，后端密封圈提供主要的密封压力，

　　两个密封圈之间预留微小的储油间隙，装配时涂抹医用级硅脂后，可保证推杆全程推拉顺滑无卡顿，不会出现活塞卡顿导致的推注压力突增问题。针筒尾端的法兰采用双侧外伸结构，宽度大于针筒外径30%，抽吸药液时食指与中指可稳定搭在法兰两侧，配合拇指推压推杆形成稳定的三点受力结构，即使单手操作也能精准控制推注速度。外形尺寸方面，针筒外径控制在22毫米，总长度（不含推杆伸出部分）为118毫米，推杆完全推入时整体总长125毫米，完全拉出时总长202毫米，这个尺寸边界适配常规的注射器自动包装线料槽尺寸，可直接接入现有医用耗材的自动化装配、包装工序，无需针对产线治具做额外调整。安装边界上，鲁尔锥头的连接尺寸符合通用医用耗材的接口标准，

　　可直接替换同规格的其他品牌注射器，无需对配套的针头、输注管路做适配修改；针筒外壁的刻度印刷区域预留了10毫米宽度的空白带，可用于粘贴产品标识、使用有效期等标签，不会遮挡刻度读数。在实际使用场景中，该注射器的推杆行程与容量的线性度控制在±2%以内，满足定量移取的精度要求，当推注速度控制在每秒5毫升以内时，锥头出口的流体流速稳定，不会出现脉冲式喷流的问题，适配临床静脉推注、实验室精准加样的操作需求。针对工业点胶场景的使用需求，聚丙烯材质的耐化学性可适配多数低粘度胶水、润滑剂的输送需求，推杆的十字筋结构可适配自动化点胶设备的推夹治具，能直接集成到半自动点胶工位上，替代专用的点胶针筒降低耗材成本。结构设计上还做了防误操作考量，推杆靠近活塞端设置了一圈限位凸环，当推杆拉至满容量位置时，凸环会卡入针筒尾端的限位槽内，避免过度拉扯导致推杆与针筒分离，防止内部流体洒漏；针筒内壁的粗糙度控制在Ra0.8以下，活塞运动时不会出现迟滞感，即使长时间静置后再次推拉，也不会出现活塞与筒壁粘连的问题。
