小尺寸光学孔径适配可调虹膜膜片结构

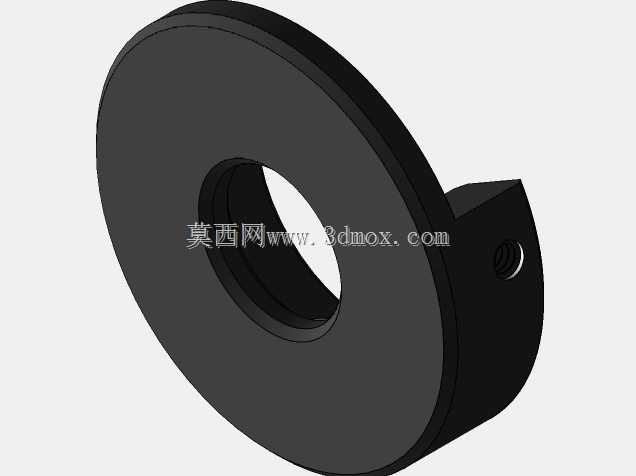

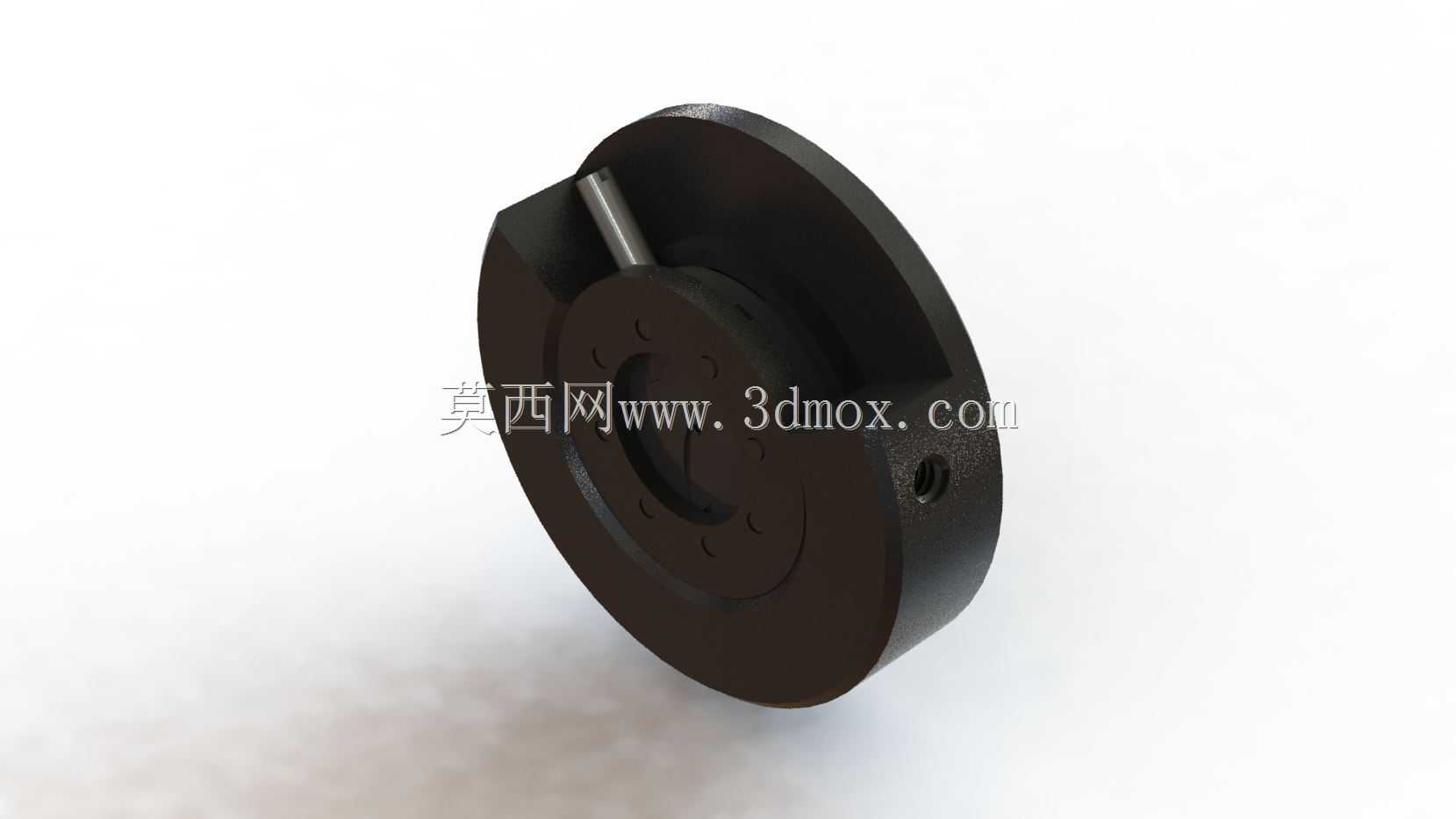

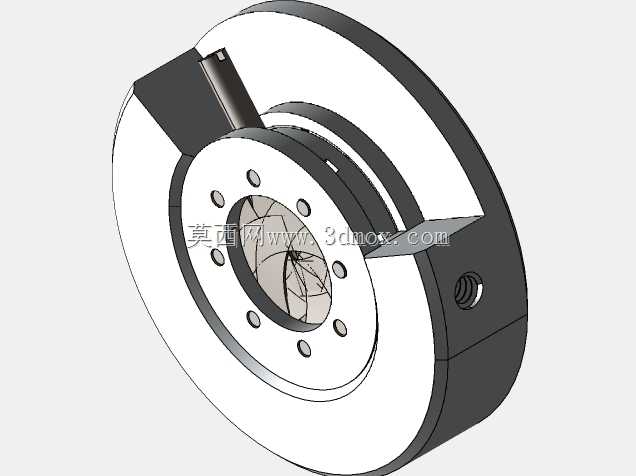

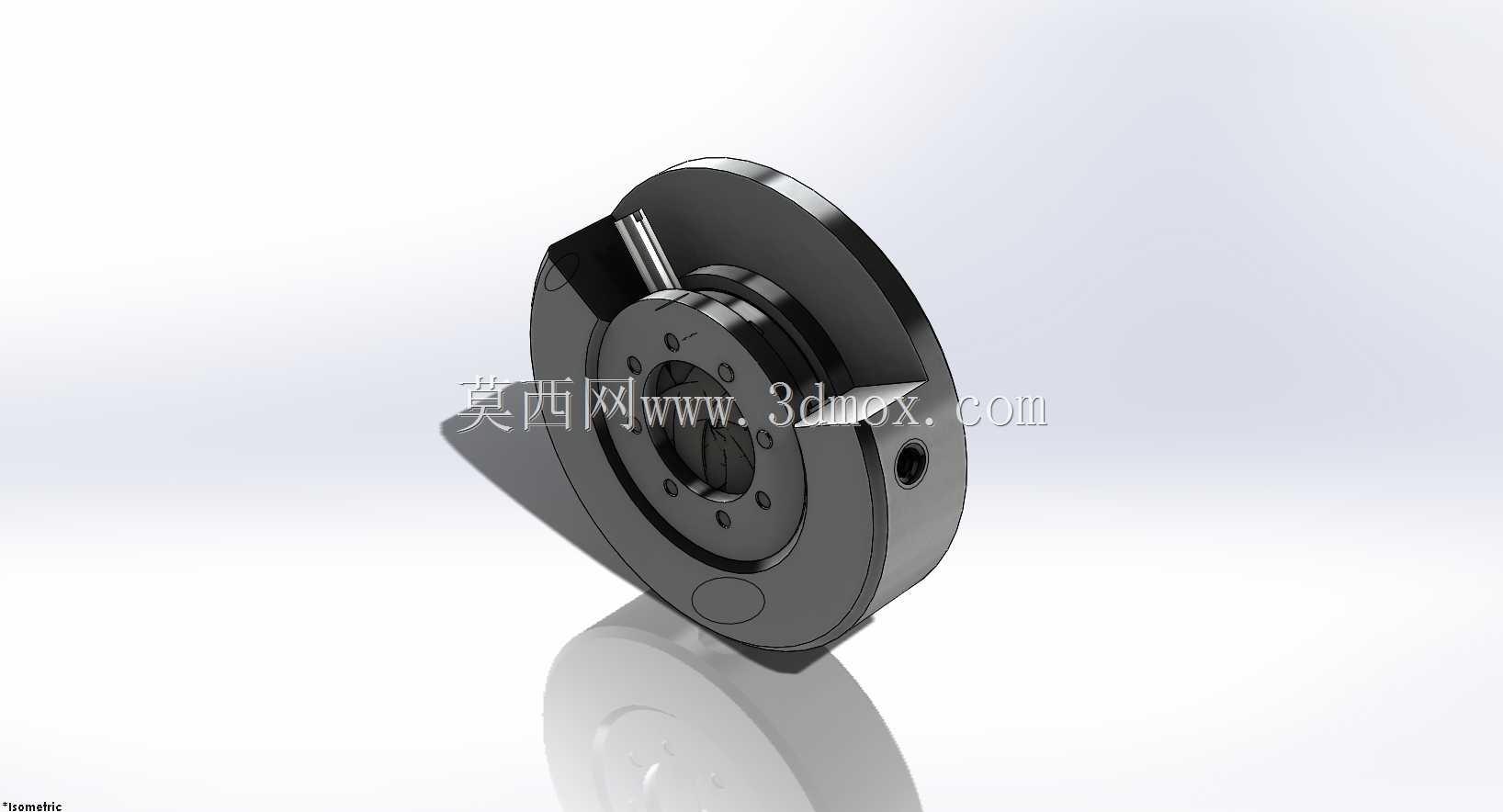

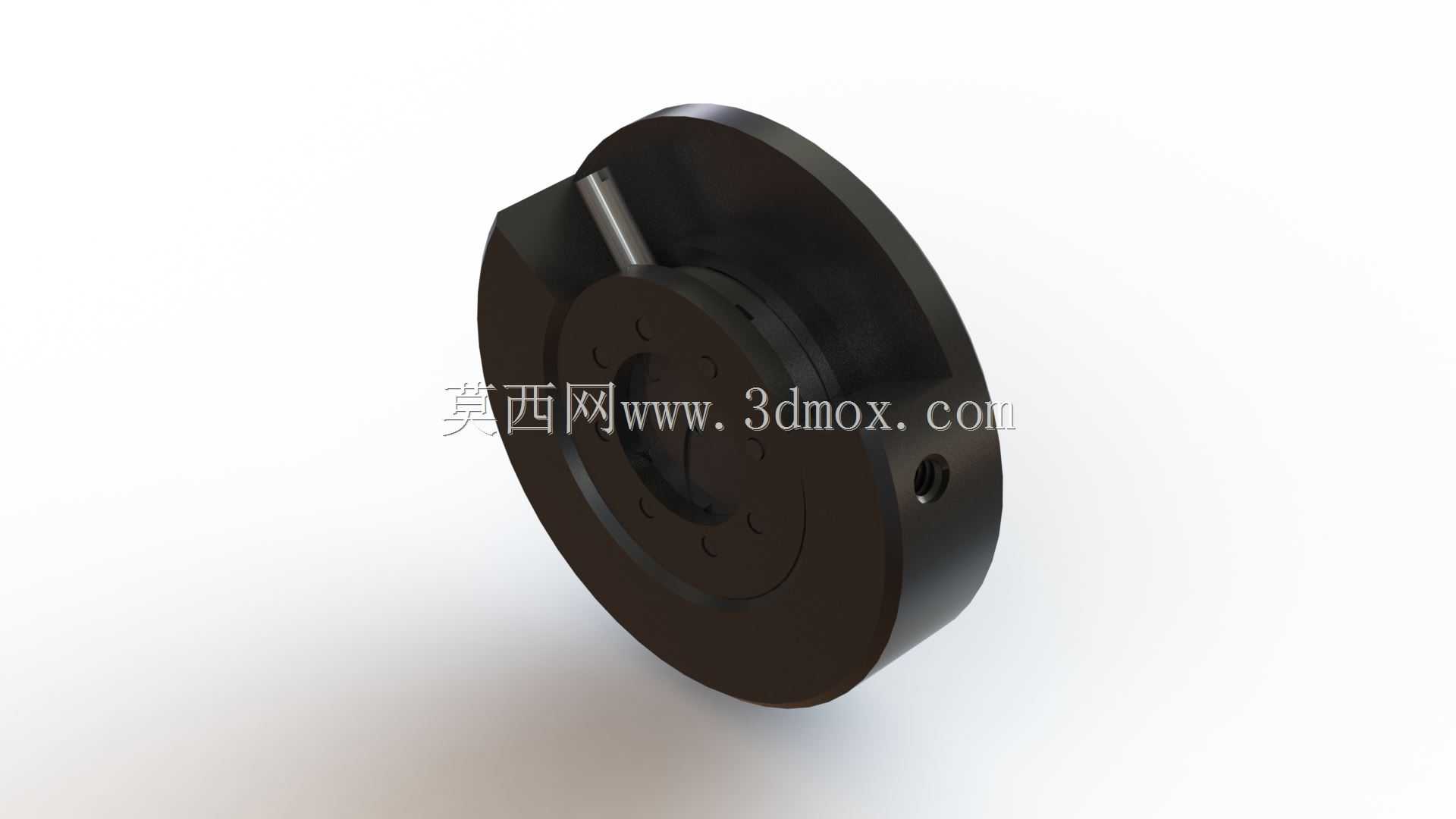

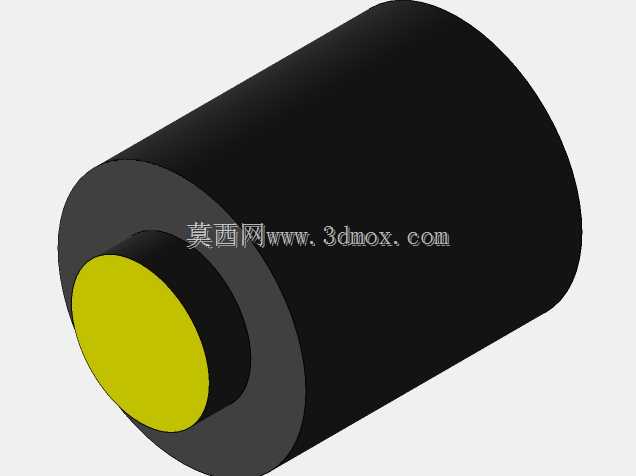

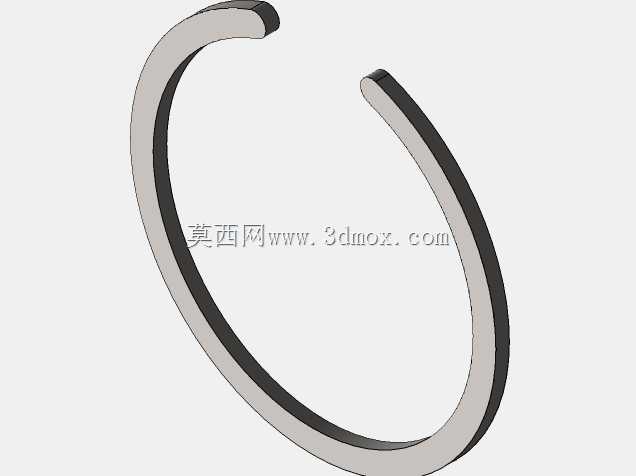

　　在精密光学系统的光路搭建环节，孔径调节构件是控制通光量、限制成像边缘杂散光的核心部件，这类小型虹膜膜片常被集成在桌面级光学实验平台、小型机器视觉检测工位、便携式光谱采集设备的光路入口位置，替代传统固定孔径光阑，满足不同测试场景下的通光口径调整需求。不同于大尺寸工业镜头内置的光圈结构，这款小尺寸膜片的设计初衷是适配紧凑空间内的光路布设，整体采用圆盘式主体结构，外缘做了等厚的环形安装基准面，安装时可直接嵌入配套的适配器支架内，无需额外设计复杂的压紧结构，支架上预留的定位销孔可直接与光学平台的标准安装孔位对齐，大幅缩减光路调试阶段的装夹耗时。从功能实现逻辑来看，膜片内部的多片叠层遮光叶片采用超薄金属片冲压成型，

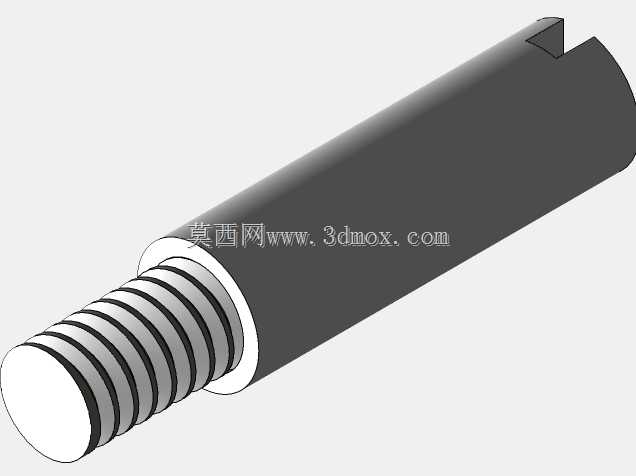

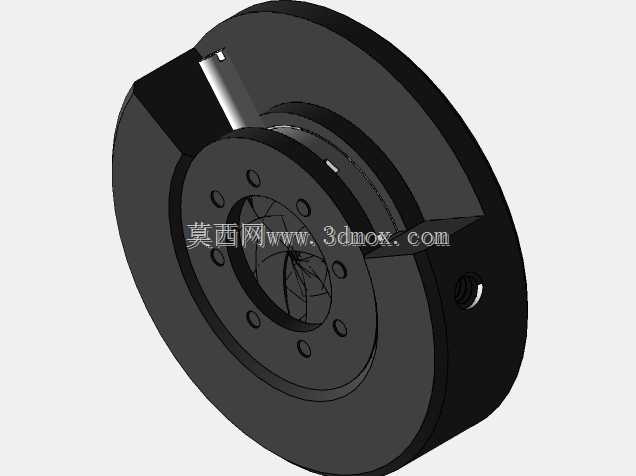

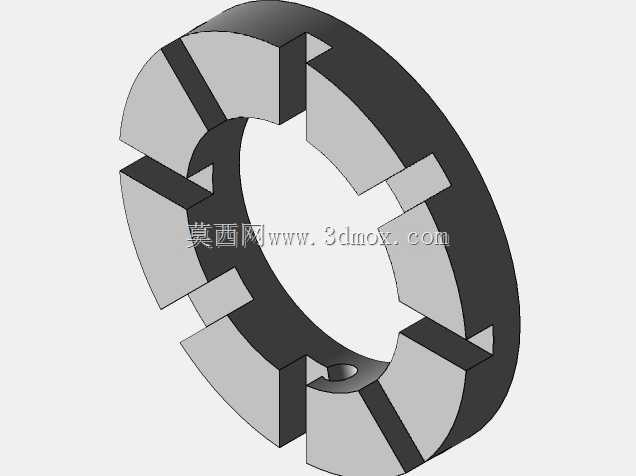

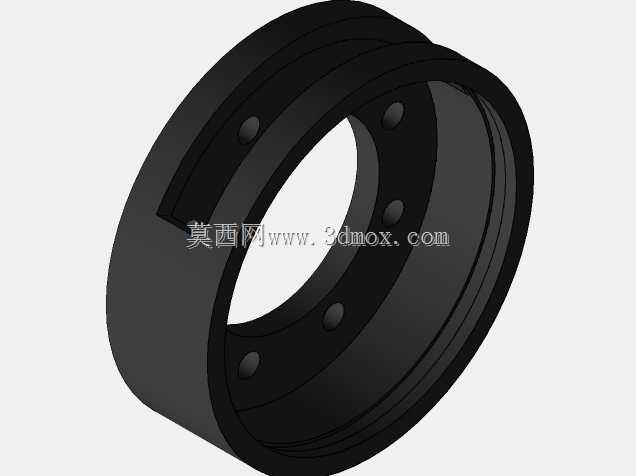

　　叶片间的铰接点做了微凸点铆接处理，转动调节环时，所有叶片会同步沿径向滑移，实现通光孔径的连续无级调节，最大通光孔径可达到7mm，最小可收缩至接近针孔尺寸，调节过程中叶片间的重叠量始终保持均匀，不会出现漏光或者孔径偏心的问题，能保证通光区域始终保持正圆形，避免光路出现衍射畸变影响成像质量。设计阶段首先考虑的是狭小安装空间的适配性，整体主体的外圆厚度控制在较薄的尺寸范围内，不会在光路中占用过多轴向空间，侧方预留的紧定螺钉孔可在调节到目标孔径后直接锁死调节环，避免设备搬运或者震动过程中孔径出现偏移，主体的黑色氧化表面处理可吸收光路内部的漫反射光线，减少杂散光对成像或者光强检测结果的干扰。在实际选型适配时，

　　需要注意这款膜片的安装基准面与光路光轴的垂直度公差，安装时可通过适配器支架的微调螺钉调整膜片端面的倾斜角度，保证通光孔中心与光轴完全重合，避免出现孔径一侧通光不足的问题。不同于摄影镜头内带档位定位的光圈结构，这款膜片的调节阻尼做了均匀化处理，转动调节环时的阻力始终保持一致，既不会因为阻尼过小出现孔径自行滑动，也不会因为阻尼过大导致微调时难以精准控制孔径尺寸，在需要连续调整光强的光学实验场景中，这种无档位的阻尼调节能更精准地匹配目标通光量。叶片的边缘做了精密的去毛刺处理，收缩到最小孔径时，叶片边缘拼接形成的圆孔轮廓光滑无缺口，不会在光斑边缘形成锯齿状衍射条纹，对于需要高精度光斑整形的激光加工辅助光路、显微成像光路而言，

　　这种细节处理能有效提升最终的成像或者加工精度。配套的适配器支架除了提供安装基准外，还可根据不同的设备接口更换不同的连接法兰，既可以适配标准的C口镜头接口，也可以通过定制转接环连接到自制的光学设备壳体上，膜片本身的主体结构不需要做任何改动，就能适配多种不同的安装场景，大幅提升了构件的通用适配性。在长期使用的可靠性设计上，叶片之间的铰接位置采用了无油润滑的铆接结构，不会因为润滑脂挥发污染光学镜片，即使在洁净度要求较高的光学实验环境中也能稳定使用，主体的金属材质具备足够的结构强度，即使频繁调节孔径，也不会出现叶片变形或者铰接松动的问题，能长期保持孔径调节的精度稳定性。
