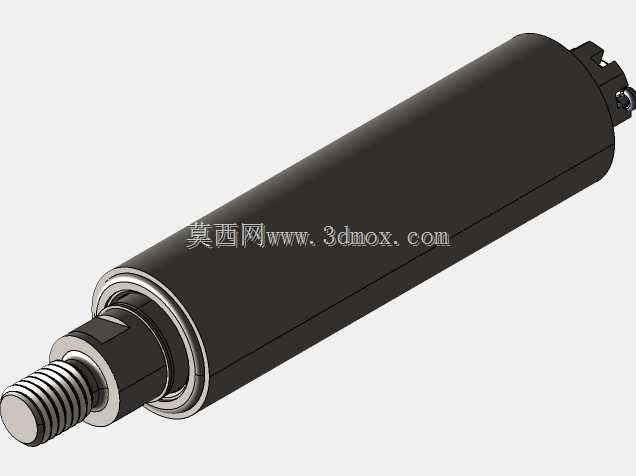

通讯设备用导向滚轮结构设计方案

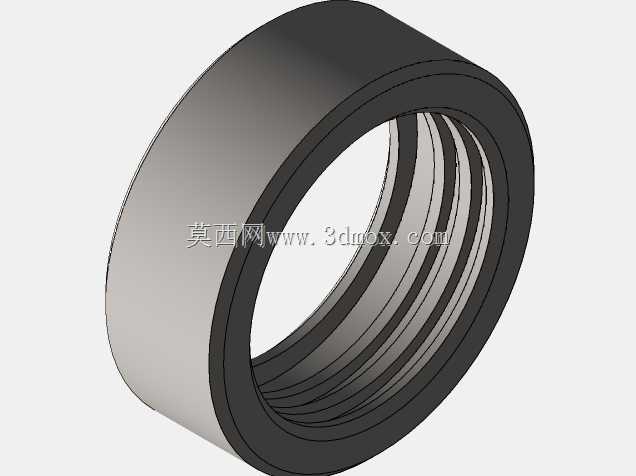

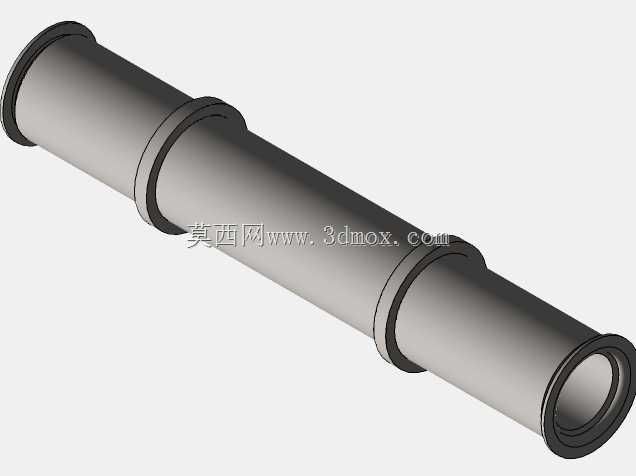

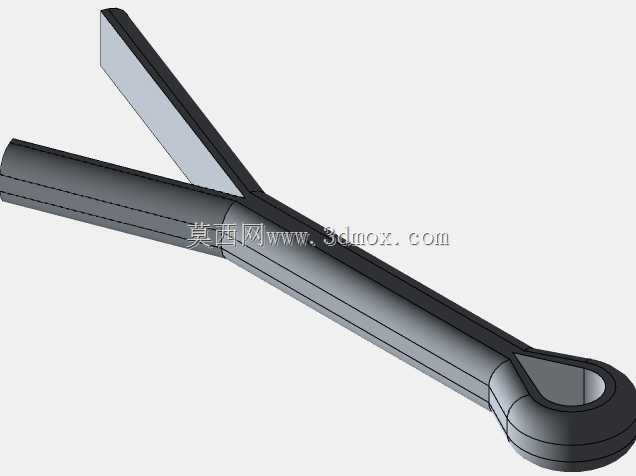

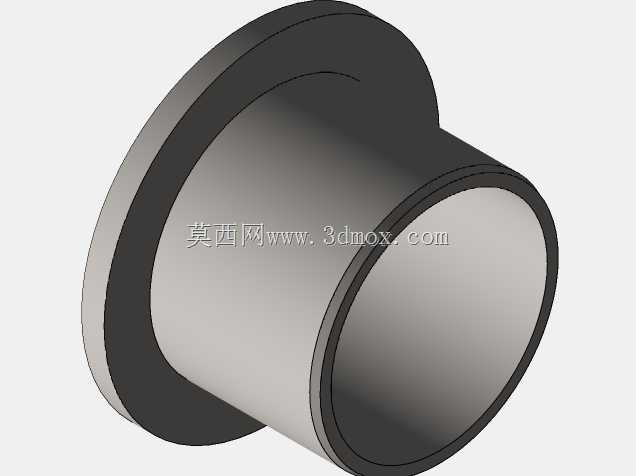

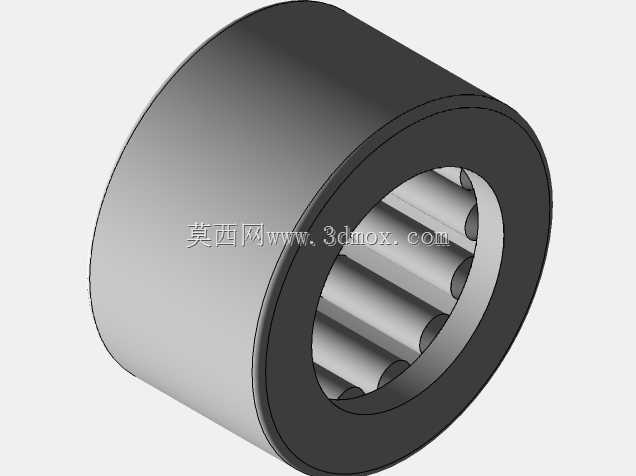

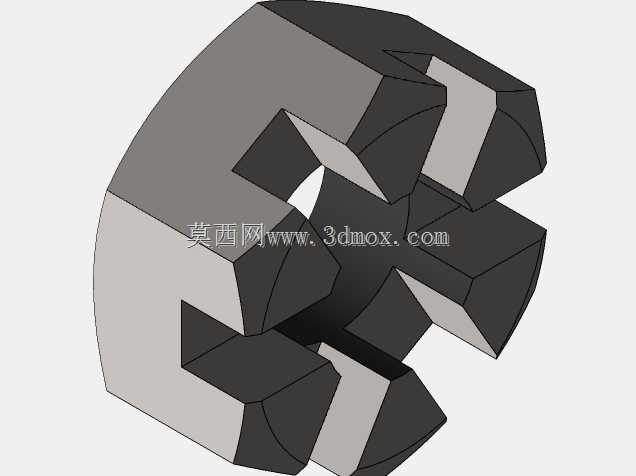

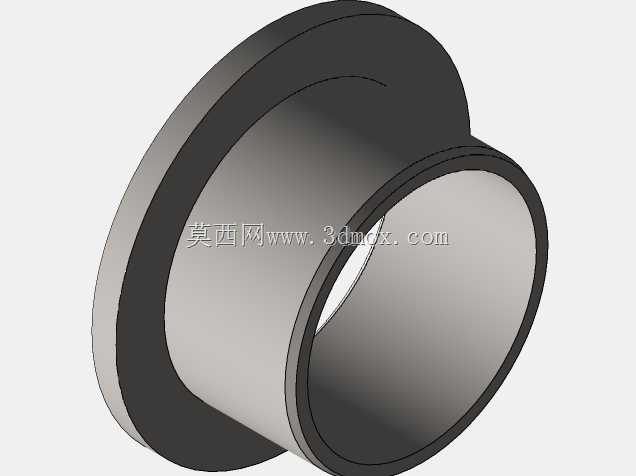

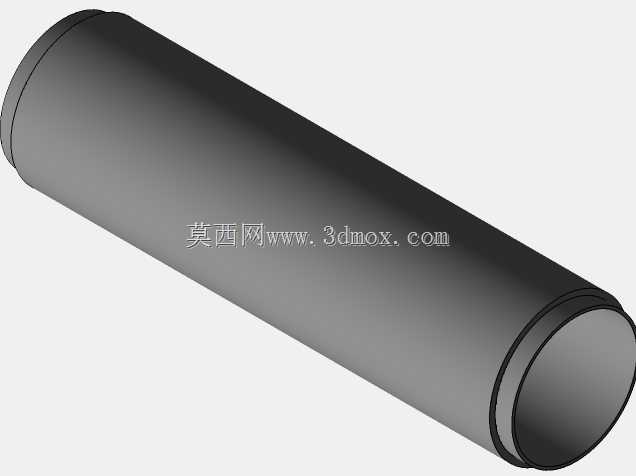

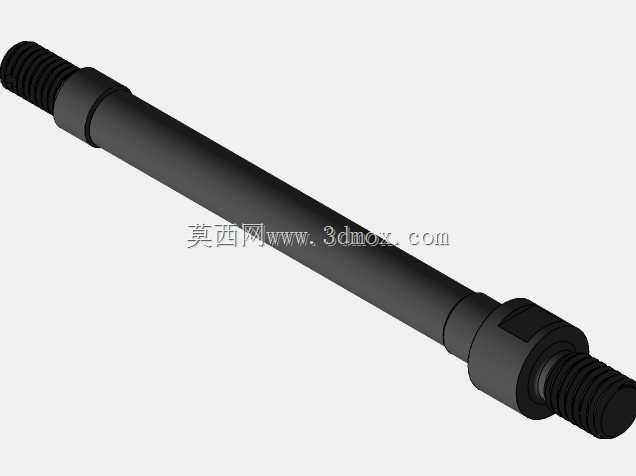

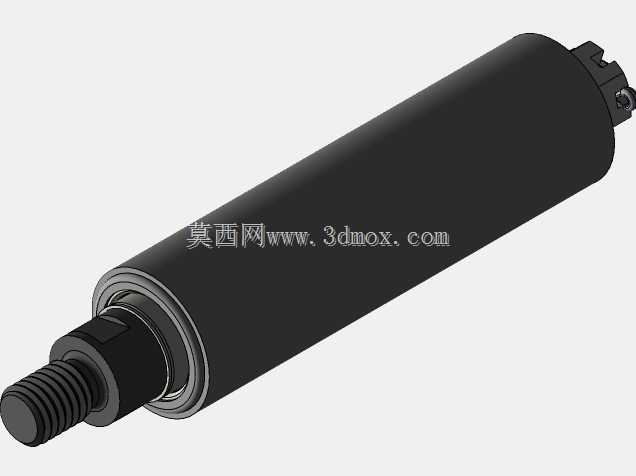

　　在通讯设备的布线、走线以及配套辅助机构的运行场景中，这类滚轮结构承担着线缆导向、滑动部件支撑的核心作用，常见于通讯机柜内部走线架、便携式通讯设备的伸缩机构、通讯线缆敷设辅助机具等位置，能够有效降低部件滑动过程中的摩擦阻力，避免线缆外皮在拖拽过程中出现过度磨损，同时为滑动副提供稳定的径向支撑，减少机构运行过程中的卡滞、偏摆问题。从结构设计层面来看，该滚轮采用了中间轮毂加外圈滚动面的经典结构，轮毂中心预留了标准轴孔，可与对应直径的销轴、转轴配合安装，轴孔两侧设计有沉台结构，能够容纳轴承端面或者轴用挡圈，限制滚轮的轴向窜动，保证滚轮转动过程中始终保持在预设的工作位置，不会出现轴向偏移导致的脱轨、摩擦侧边结构的问题。

　　外圈滚动面做了微弧面处理，相比纯圆柱面的滚轮，这种微弧设计能够在安装存在少量同轴度误差的情况下，依然保持与配合面的良好接触，避免局部应力集中导致的滚轮过早磨损，同时也能减少滚动过程中的异响问题，这对于对运行噪音有一定要求的通讯类设备来说尤为重要。在设计思路上，该滚轮优先考虑了安装的通用性与维护的便捷性，整体结构没有采用复杂的一体化包胶或者特殊异形结构，所有配合尺寸均按照通用机械公差标准设定，轮毂部分的壁厚经过受力校核，能够承受通讯设备中常见的径向载荷，无论是支撑伸缩天线的滑动，还是引导线缆的走向，都不会出现轮毂变形、轴孔开裂的问题。从安装边界来看，该滚轮的轴向总宽度控制在较小的尺寸范围内，能够适配通讯设备内部紧凑的安装空间，

　　安装时只需要保证销轴的同轴度在公差允许范围内，两侧预留0.1到0.2毫米的轴向间隙，就可以保证滚轮灵活转动，不会出现卡滞；滚轮的外径尺寸经过匹配设计，既不会因为外径过小导致转动阻力过大，也不会因为外径过大占用过多的设备内部空间，能够在有限的空间内实现最优的滚动导向效果。在实际应用中，这类滚轮还可以根据使用场景的不同，选择不同的材质搭配，如果是用于需要减少静电积累的通讯设备场景，轮毂可以采用抗静电的工程塑料材质，外圈可以搭配防静电的橡胶层，避免静电对通讯信号造成干扰；如果是用于承重要求稍高的通讯敷设机具上，轮毂可以采用铝合金或者不锈钢材质，提升整体的结构强度，延长使用寿命。滚轮的转动阻力经过优化设计，在正常安装状态下，

　　只需要很小的作用力就可以带动滚轮转动，不会给配套的滑动机构增加额外的负载，对于依靠弹簧复位或者手动驱动的通讯设备伸缩结构来说，这种低阻力设计能够有效提升操作手感，降低驱动部件的负载要求。此外，该滚轮的结构没有设计多余的凸起或者尖角，所有边角都做了圆角处理，一方面能够避免安装过程中划伤操作人员或者线缆外皮，另一方面也能够减少应力集中点，提升滚轮整体的抗冲击能力，即使在设备运输过程中受到一定的振动冲击，也不会出现结构损坏的问题。在进行三维建模时，该滚轮的所有特征都采用参数化设计，轴孔直径、滚轮外径、轴向宽度、外圈弧面半径等关键尺寸都可以根据实际的安装需求进行快速调整，不需要重新绘制整体结构，能够大幅提升同类型滚轮的设计效率，方便设计人员根据不同的通讯设备安装空间快速修改模型，生成符合要求的零件结构。
