适配Nema17步进电机的行星减速齿轮箱结构

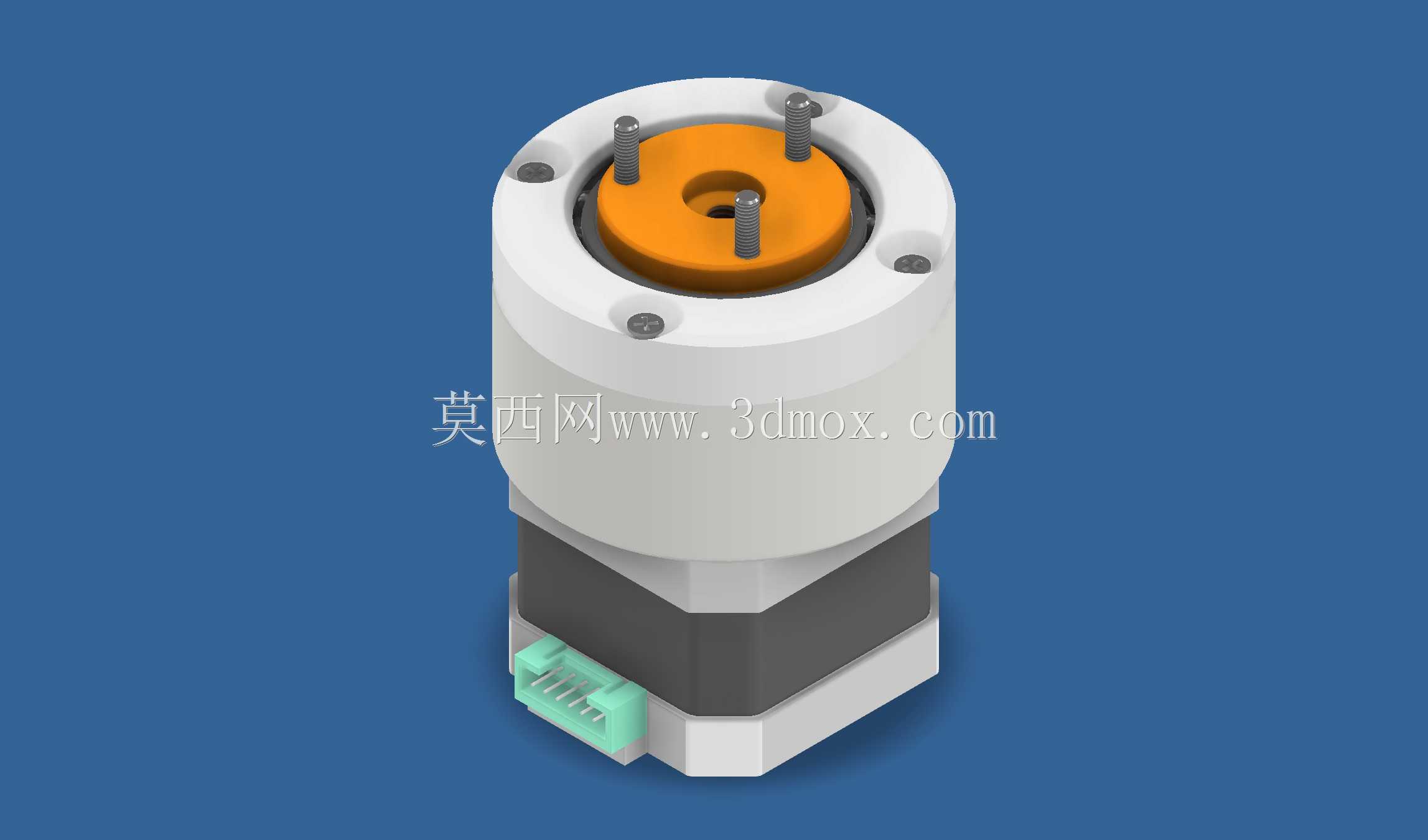

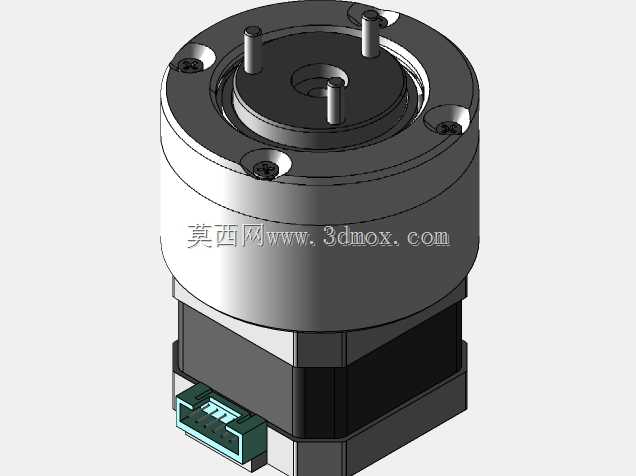

　　在桌面级小型自动化设备、DIY创客项目、小型3D打印机进给机构、桌面机械臂关节、小型传送带驱动单元这类对安装空间有严格限制的场景里，Nema17规格步进电机的应用占比极高，但这类电机本身输出转速偏高、输出扭矩有限，直连负载时往往无法满足低速大扭矩的驱动需求，搭配行星齿轮箱做减速增扭是这类场景下性价比极高的方案。这款行星齿轮箱在设计之初就瞄准了小尺寸安装边界，整体采用同轴式布局，输入端完全匹配Nema17步进电机的标准安装孔位，输出端采用轴孔配合加端面定位的结构，可直接对接同步轮、联轴器、负载转盘等常见传动件，不需要额外做转接法兰加工，能大幅缩短小型设备的装配调试周期。

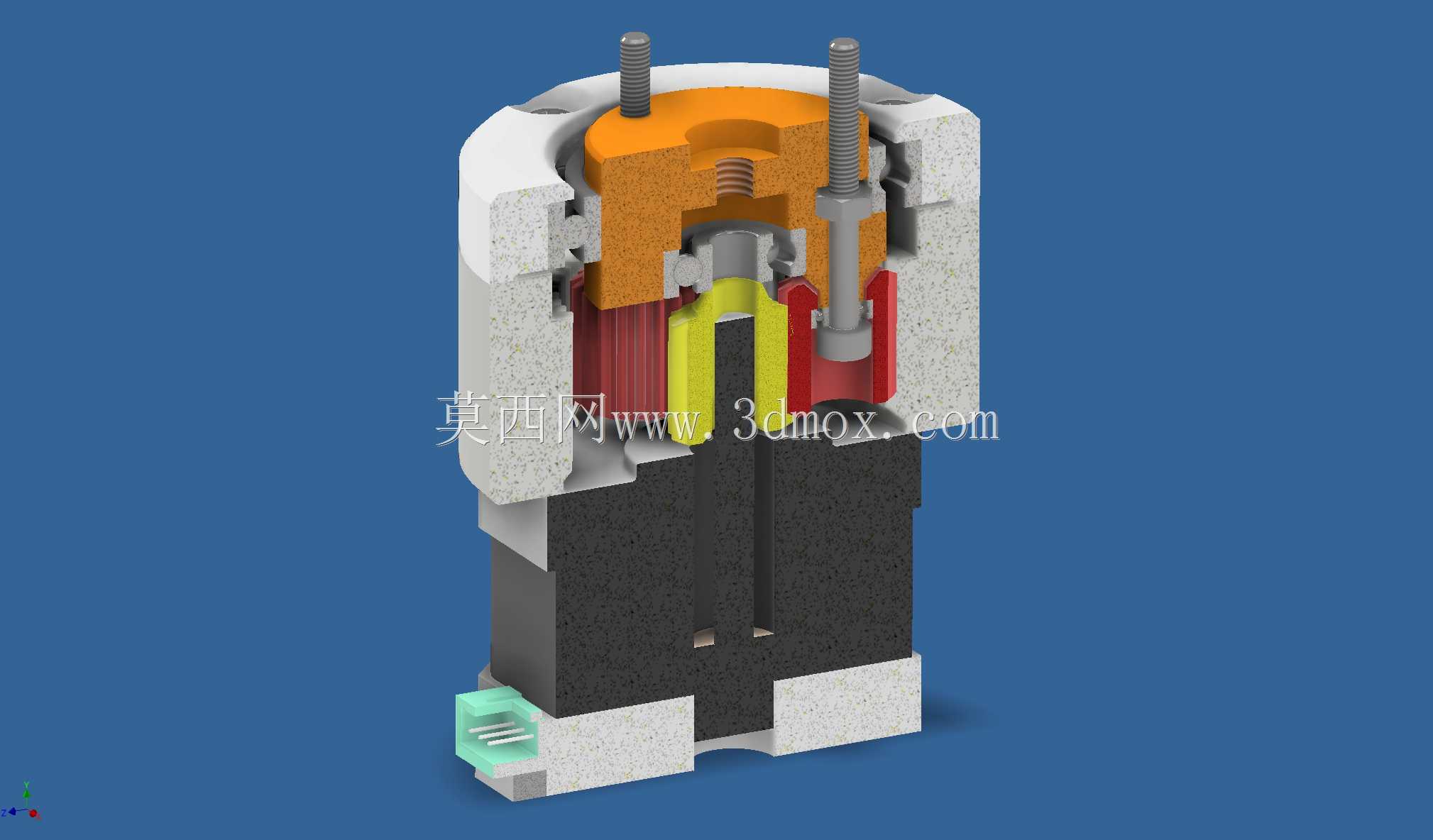

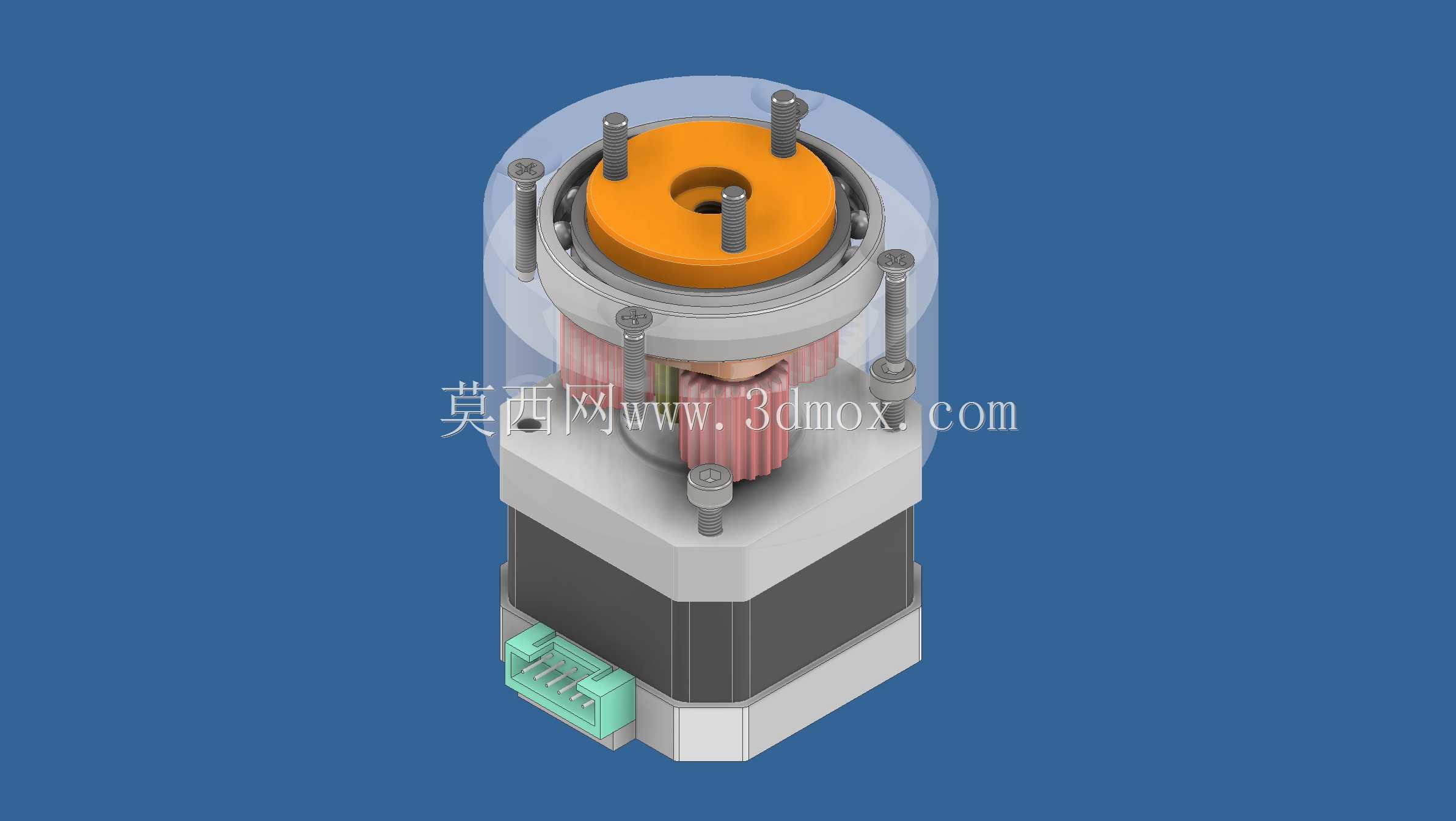

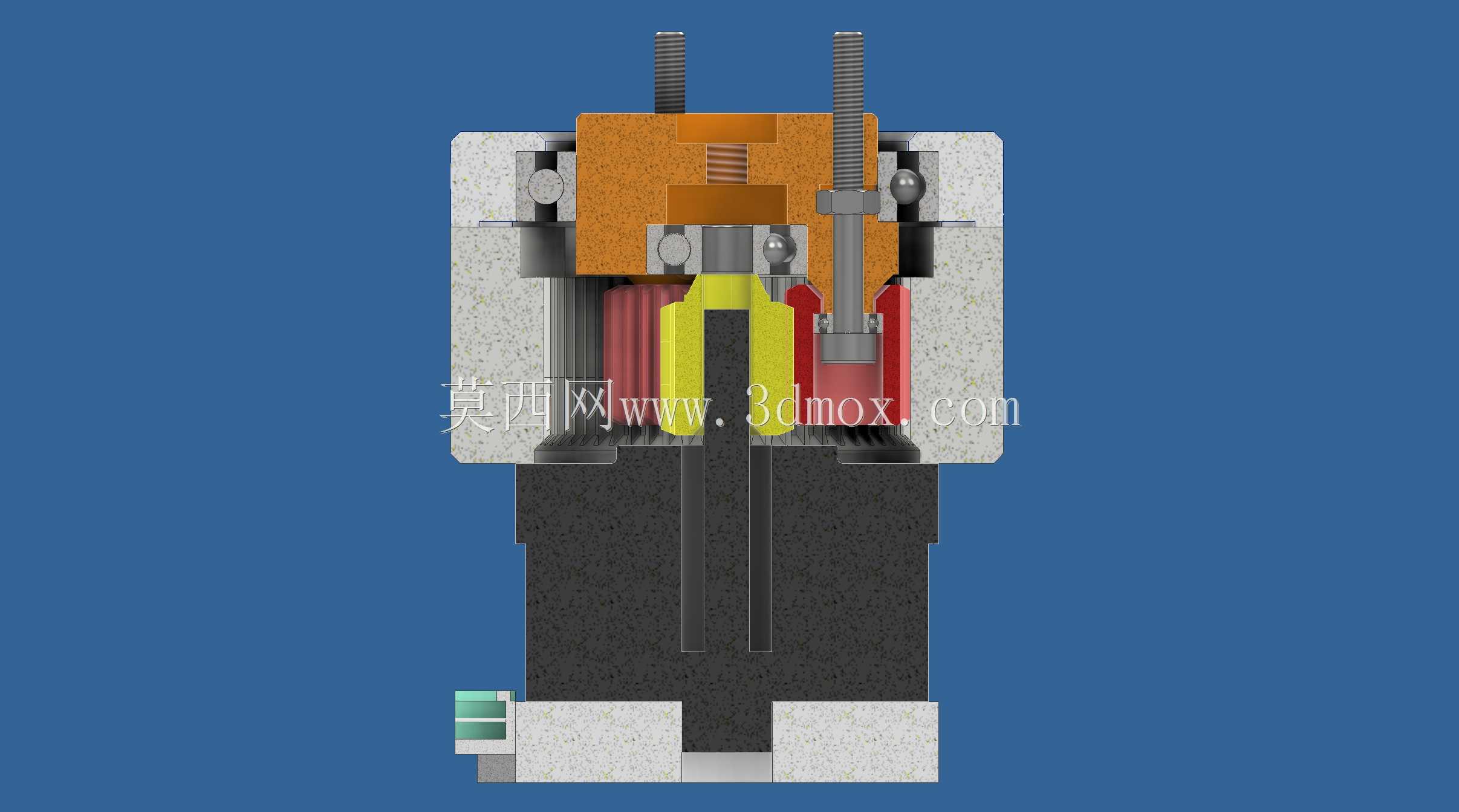

　　从结构设计逻辑来看，这套齿轮箱采用单级行星传动架构，内齿圈做集成式设计，和箱体外壳整合为一体，既减少了零件数量，也能保证内齿圈和箱体的同轴度，降低传动过程中的径向跳动。行星轮采用均匀排布的三个行星轮做载荷分流，相比单齿轮减速结构，能在相同体积下承载更大的输出扭矩，同时传动过程更平稳，噪音控制表现更优。设计时特意选用滚珠轴承作为行星轮、输入输出轴的支撑部件，相比传统的铜套滑动支撑，滚珠轴承的滚动摩擦系数更低，不仅传动效率更高，长期运行下的磨损量也更小，能有效延长齿轮箱的维护周期，避免长期使用后出现传动间隙变大、输出轴晃动的问题。

　　考虑到很多个人开发者、小型工作室的加工条件有限，这套齿轮箱的结构做了针对性的3D打印适配优化，除了滚珠轴承、紧固螺丝、输入输出轴这类标准件之外，其余结构件的壁厚、拔模角度、支撑生成逻辑都做了调整，不需要高精度工业级3D打印机，普通桌面级FDM打印机就能完成所有非标准件的打印制作，打印完成后只需要简单去除支撑、清理孔位飞边就能完成装配，不需要额外做二次机加工。安装边界上，齿轮箱整体外径控制在和Nema17电机机身接近的尺寸，轴向长度控制在合理范围，不会因为加装减速箱导致整体驱动单元的径向尺寸超出电机本身的安装轮廓，在紧凑安装空间里也能顺利布置，不会和周边的结构件、走线槽产生干涉。

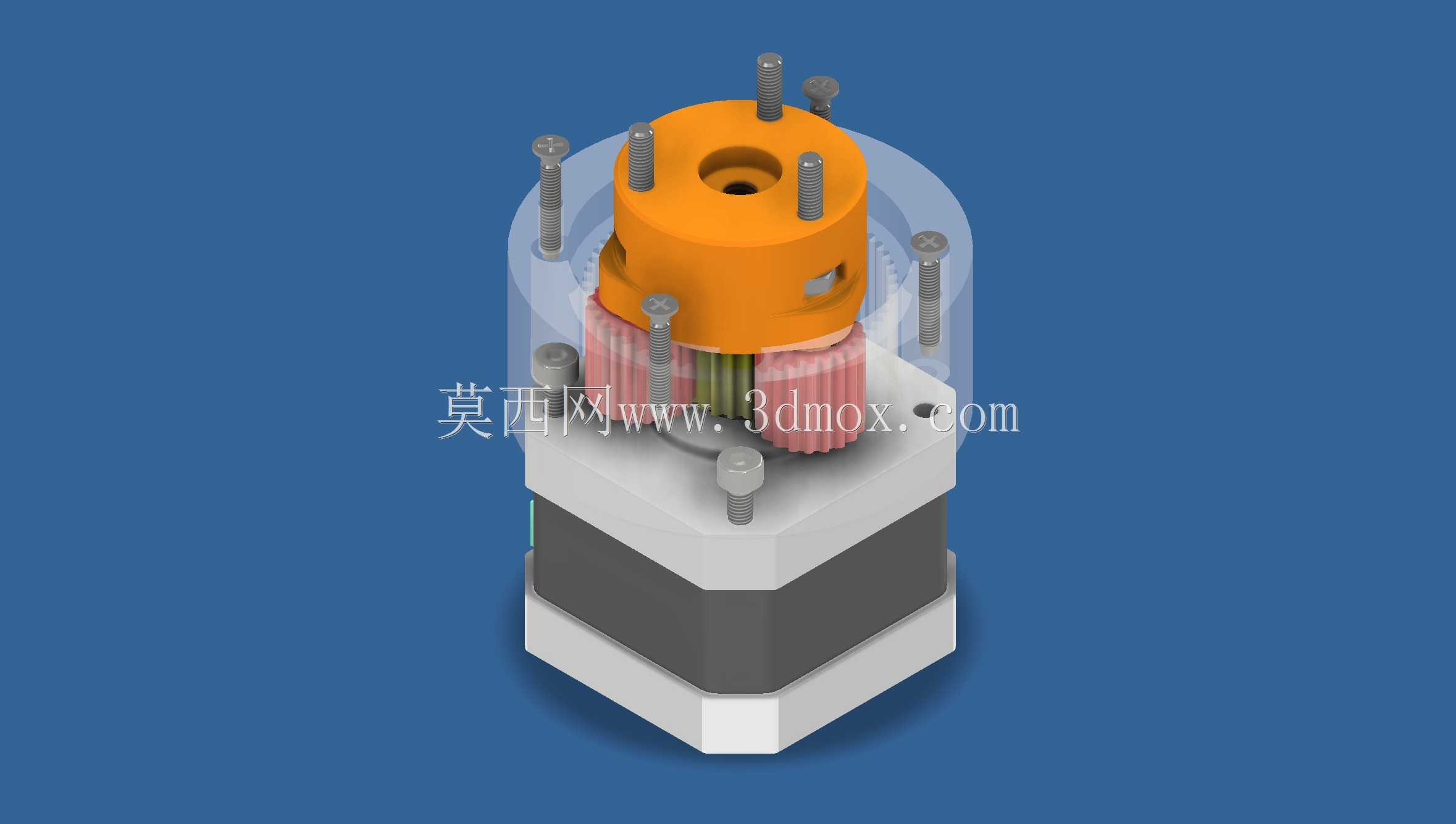

　　实际使用场景中，这套减速齿轮箱可以根据需求搭配不同减速比的齿轮组，适配不同的输出转速和扭矩需求，比如在小型3D打印机的挤出机构上使用时，搭配合适减速比的齿轮组可以提升挤出扭矩，避免软料打印时出现挤出打滑、出料不均的问题；在桌面机械臂的关节驱动上使用时，减速增扭后的输出可以带动更大重量的末端负载，同时行星传动的低背隙特性也能保证关节定位的重复精度；在小型传送带、小型回转工作台的驱动场景下，平稳的传动输出可以避免负载运行时出现顿挫、转速不均的问题。结构设计上特意做了全周的紧固螺丝布局，输入端和电机端的连接采用多颗螺丝均匀锁附，能保证电机轴和齿轮箱输入轴的同轴度，避免偏心安装导致的轴承磨损加快、传动噪音变大的问题；输出端的端面做了定位止口设计，对接负载时能快速找正中心，不需要反复调整同轴度，降低现场装配的难度。

　　从传动细节来看，齿轮的齿形做了适配小模数传动的优化，齿侧间隙控制在合理范围，既不会因为间隙过小导致装配卡顿、转动阻力大，也不会因为间隙过大导致正反转切换时出现明显的回程误差，能满足多数小型自动化设备的传动精度要求。箱体上预留的接线避让空间，不会遮挡步进电机的接线端子，电机线可以直接从侧面引出，不需要额外弯折线材，避免长期使用后线材出现疲劳断裂的问题。整体结构没有采用复杂的异形曲面设计，所有结构件都采用规则的回转体和平面组合，不管是3D打印制作还是小批量开模注塑，都能以较低的成本实现生产，非常适合个人DIY项目、小型设备的原型开发阶段使用，也可以作为小型自动化设备量产时的标准传动部件选型参考。
