大行程台式数控雕刻机机架结构设计

　　做非金属板材加工的同行应该都有体会，早年的小行程雕刻机接不了大幅面板材的活，接了大尺寸广告板、环氧板、厚密度板的订单，要么分块拼接加工后期粘缝影响精度，要么外协加工利润被吃掉大半，这款大行程机架结构就是针对这类加工痛点做的优化迭代版本。从安装边界来看，整机外形尺寸控制在2260mm×2860mm×1700mm的范围内，落地安装时需要预留周边至少800mm的操作维护空间，机架底部配置可调式支撑脚杯，不需要做专门的预埋地基，普通硬化水泥地面就能调平安装，对中小型加工车间的场地适配性很强，不用额外投入场地改造的成本。

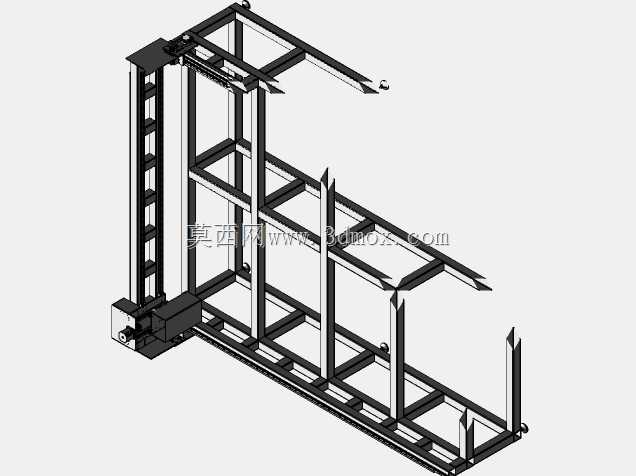

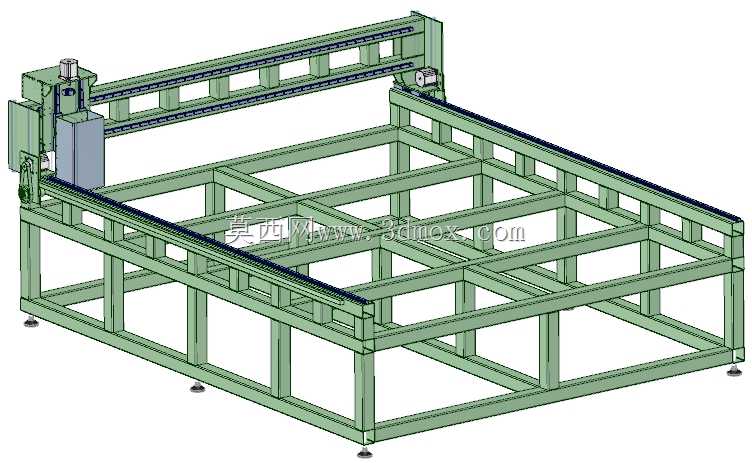

　　从结构设计思路上，这款机架没有采用早年机型常用的铝型材拼接框架，而是全部采用矩形钢管做整体焊接式底盘，框架内部做了多道横向、纵向的加强筋排布，筋管的排布密度是按照龙门移动时的动载荷分布计算的，龙门在Y轴全行程移动时，底盘的形变量控制在0.05mm/m以内，避免长期加工后底盘出现应力变形导致的加工精度漂移。对比老款同行程机型，这款机架的底盘焊接后做了整体去应力退火处理，加工完安装基准面后再做二次时效，从根源上减少焊接残余应力带来的后期变形问题，设备长期满负荷运行的精度保持性比铝型材机架提升一个等级。

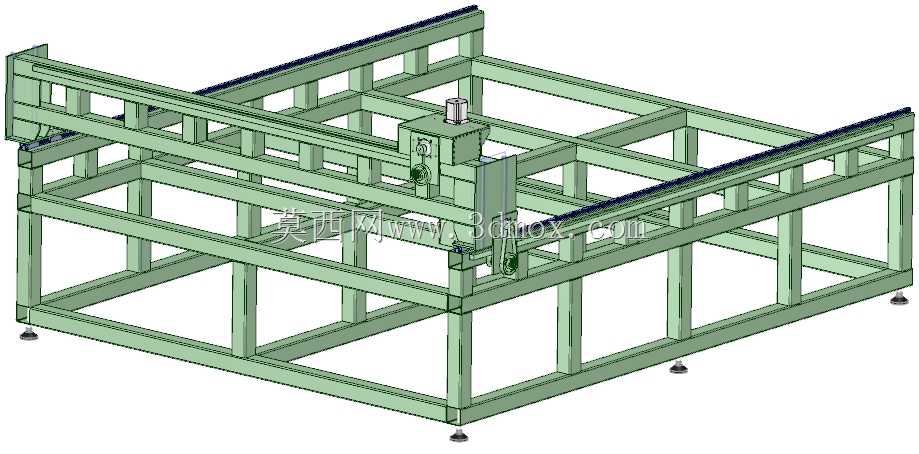

　　实际使用场景里，这款机架适配的加工范围覆盖广告行业的亚克力板、PVC板、双色板雕刻切割，家具行业的密度板浮雕、实木板材开料，还有五金加工里的软金属板材铣削、环氧绝缘件加工，甚至工艺礼品行业的竹木雕刻、塑料件加工都能覆盖。机架的龙门采用侧挂式安装结构，X轴传动的导轨安装基准面做了整体铣削加工，导轨安装面的平面度公差控制在0.02mm以内，保证龙门移动时的直线度，不会出现运行卡顿、加工面有刀纹的问题。Z轴滑台的安装座采用加厚钢板焊接结构，搭配线性导轨传动，能适配1.5kw到6kw的风冷/水冷主轴，加工不同材质时只需要更换对应功率的主轴和刀具参数，不需要改动机架结构，改装拓展的灵活性很高。

　　结构细节上，这款机架把Y轴的传动组件和导轨都做了抬高设计，加工时产生的木屑、塑料碎屑、切削粉尘不会直接堆积在导轨和齿条的啮合面上，日常维护只需要定期清理导轨防尘罩上的积尘，加注润滑脂即可，相比老款机型导轨贴地安装的结构，受粉尘影响的故障概率降低了六成以上。轨道车也就是龙门移动座的安装接口做了标准化设计，后期更换滑块、齿条、传动电机的时候，不需要重新做配钻加工，直接按照标准接口拆卸更换就能完成维护，普通的机修人员不需要专门的工装就能完成部件更换，停机维护的时间比老款机型缩短一半以上。

　　从装配难度来看，这款机架的所有安装孔位都在焊接后做了整体机加工，出厂时已经把导轨安装面、齿条安装面、脚杯安装面的精度都加工到位，现场装配时只需要按照装配顺序依次安装导轨、齿条、龙门组件、传动电机、主轴即可，不需要现场配焊、配钻孔，对装配人员的技术要求更低，小加工厂自己买回去就能完成整机组装，不需要专门请厂家的装配人员上门调试，组装成本控制得很低。机架的整体高度设计也考虑了人工上下料的便利性，工作台面距离地面的高度控制在800mm左右，操作人员站在地面就能完成板材的上下料、定位装夹，不需要额外配置登高梯或者辅助上料台，日常操作的便利性很高。另外机架的侧面预留了电气柜安装位、走线槽安装位，整机组装时电气线路可以顺着预留的走线槽排布，不会出现线路外露被碎屑刮破、被切削液腐蚀的问题，电气系统的运行稳定性也有对应的结构保障。
