多通法兰连接式黄铜流体换向接头结构

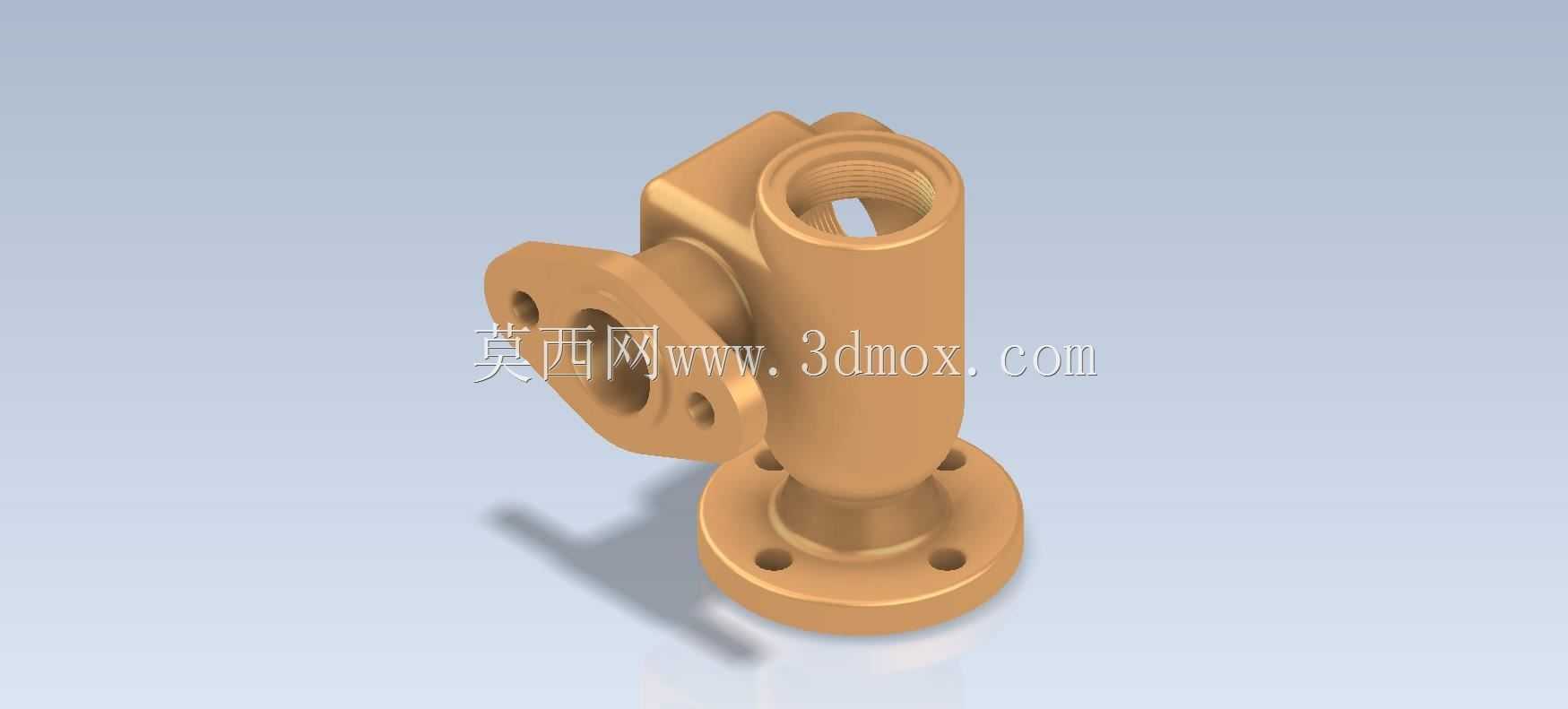

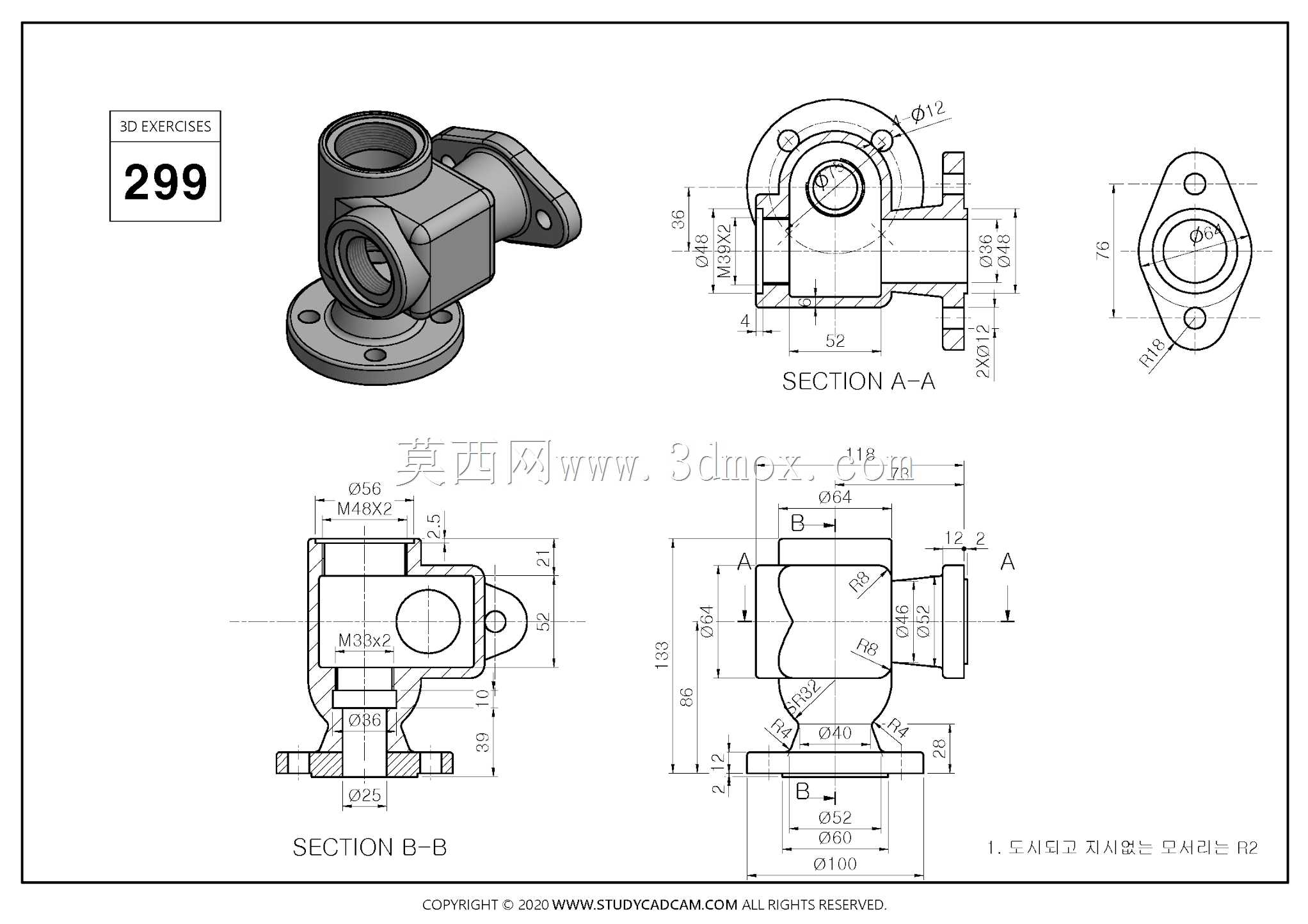

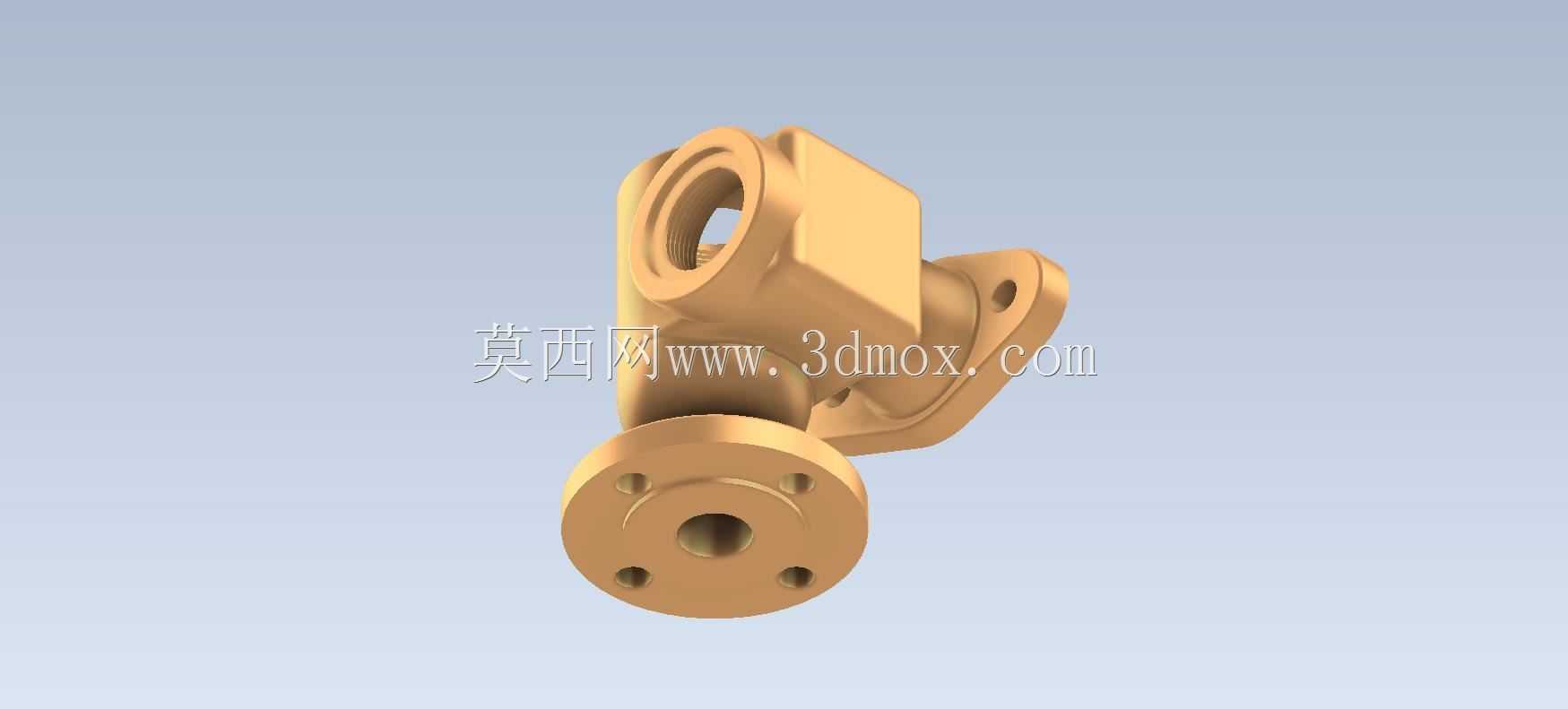

　　这类多通法兰式流体接头，在中小管径的流体输送管路系统中应用十分广泛，常见于小型液压站分支回路、实验室气路分配单元、低压气动控制管线以及民用供水供暖的支路换向场景，核心作用是实现单路输入、多路输出的流体路径切换，或是不同方向管路的汇流导通，相比传统的多个弯头加三通拼接的管路结构，一体化的多通接头能大幅减少管路连接点，降低流体泄漏的风险，同时缩减管路安装所需的空间占用。从结构设计来看，该接头采用底部圆形法兰作为主安装基准，法兰盘上均匀分布三个螺栓过孔，安装时可通过螺栓将接头整体固定在安装基座或者设备面板上，法兰端面预留有密封槽安装位，可适配O型圈或者平垫片实现端面静密封，避免接口处出现流体渗漏。接头主体采用等径通径设计，

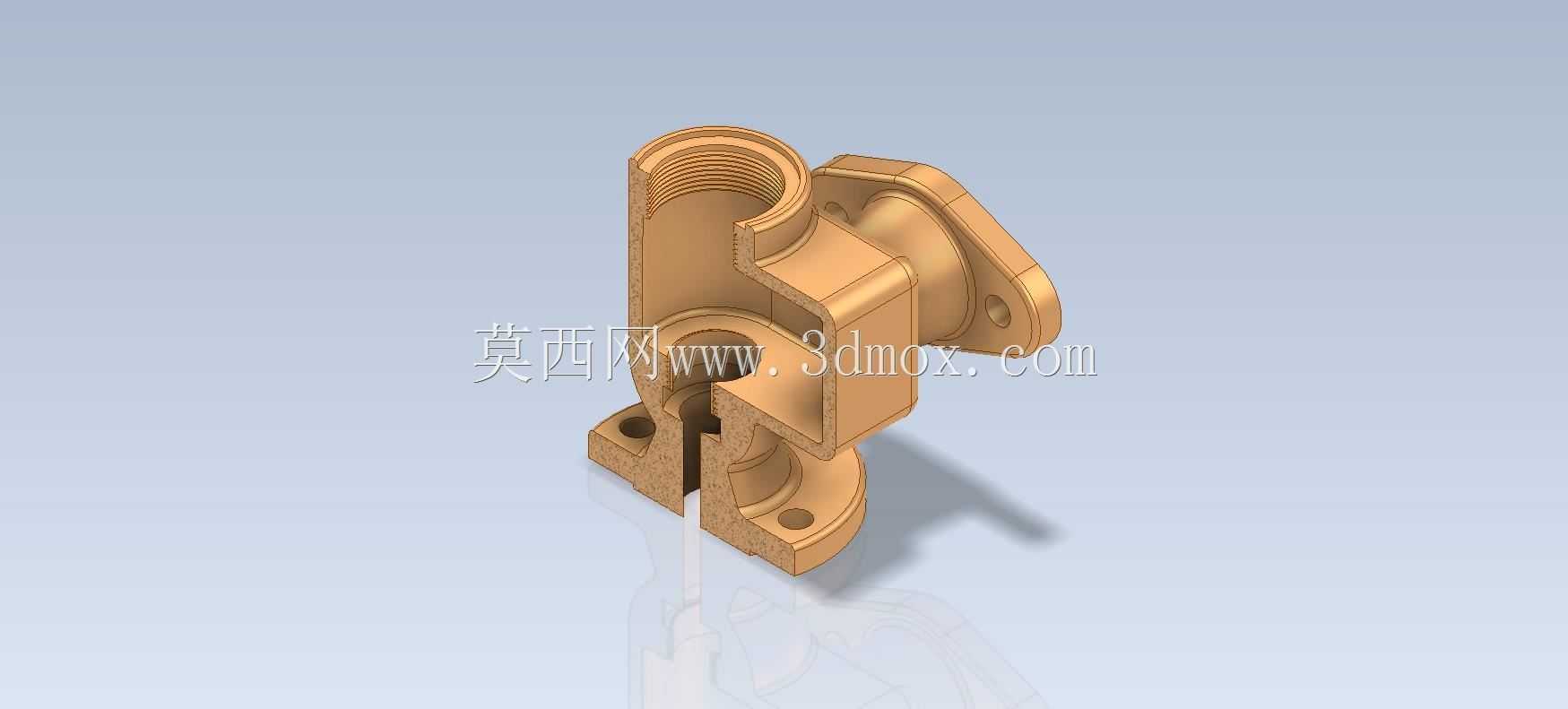

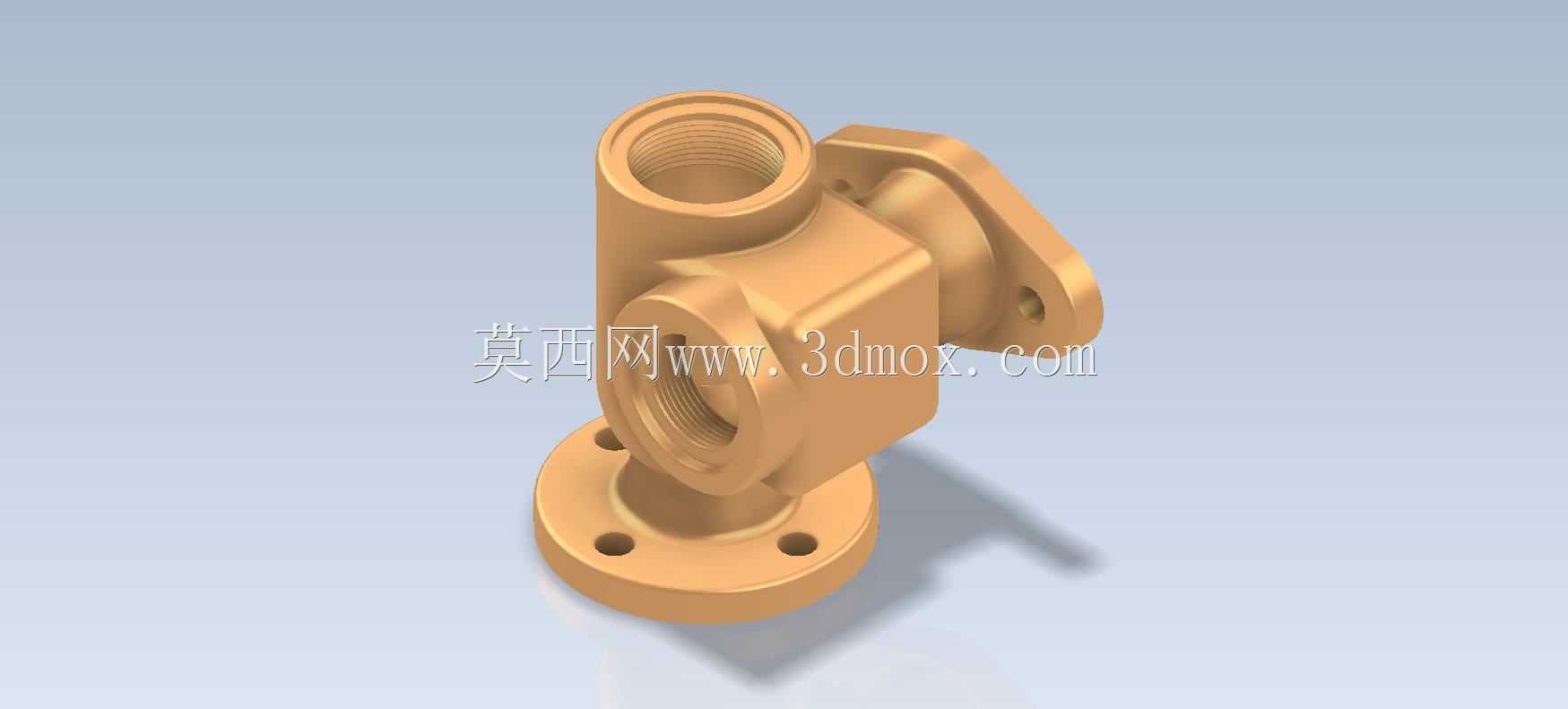

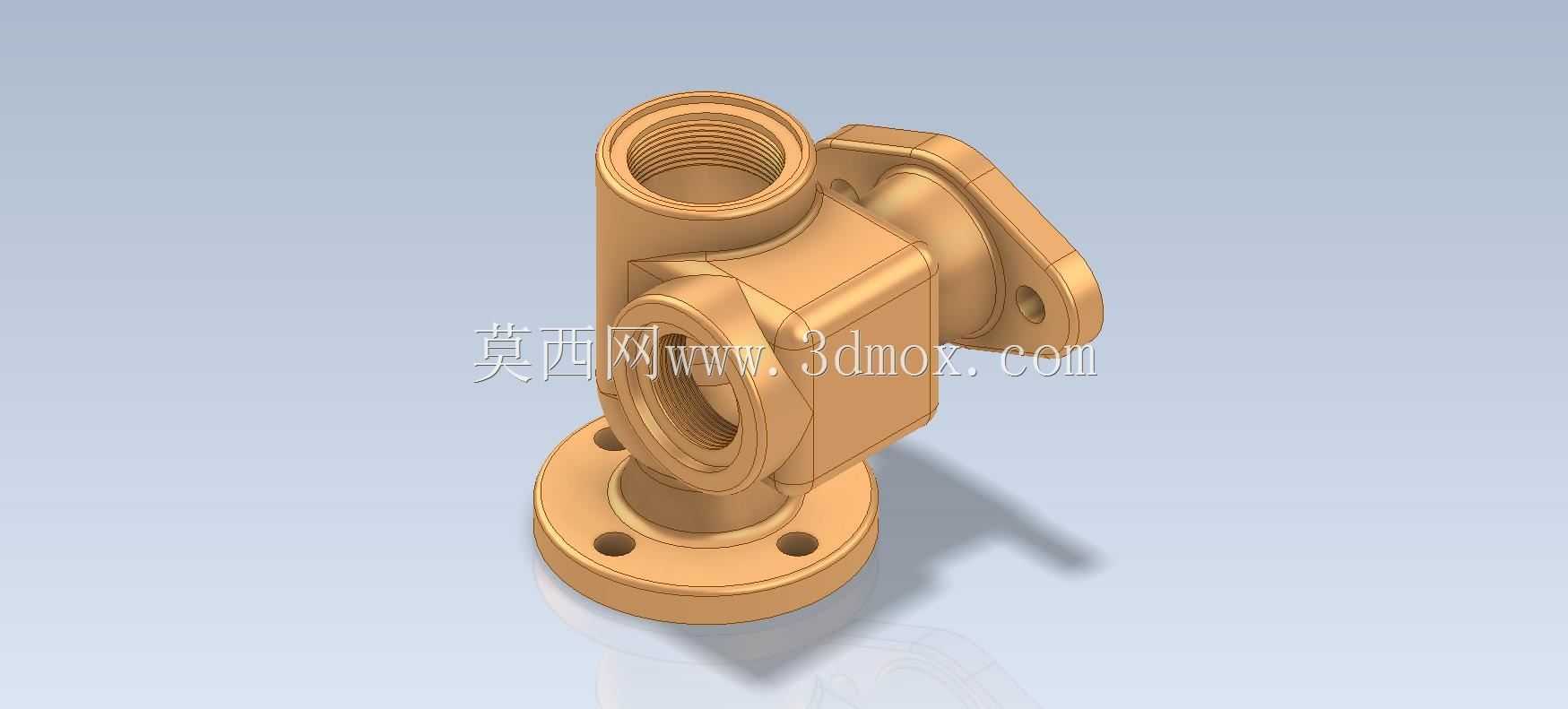

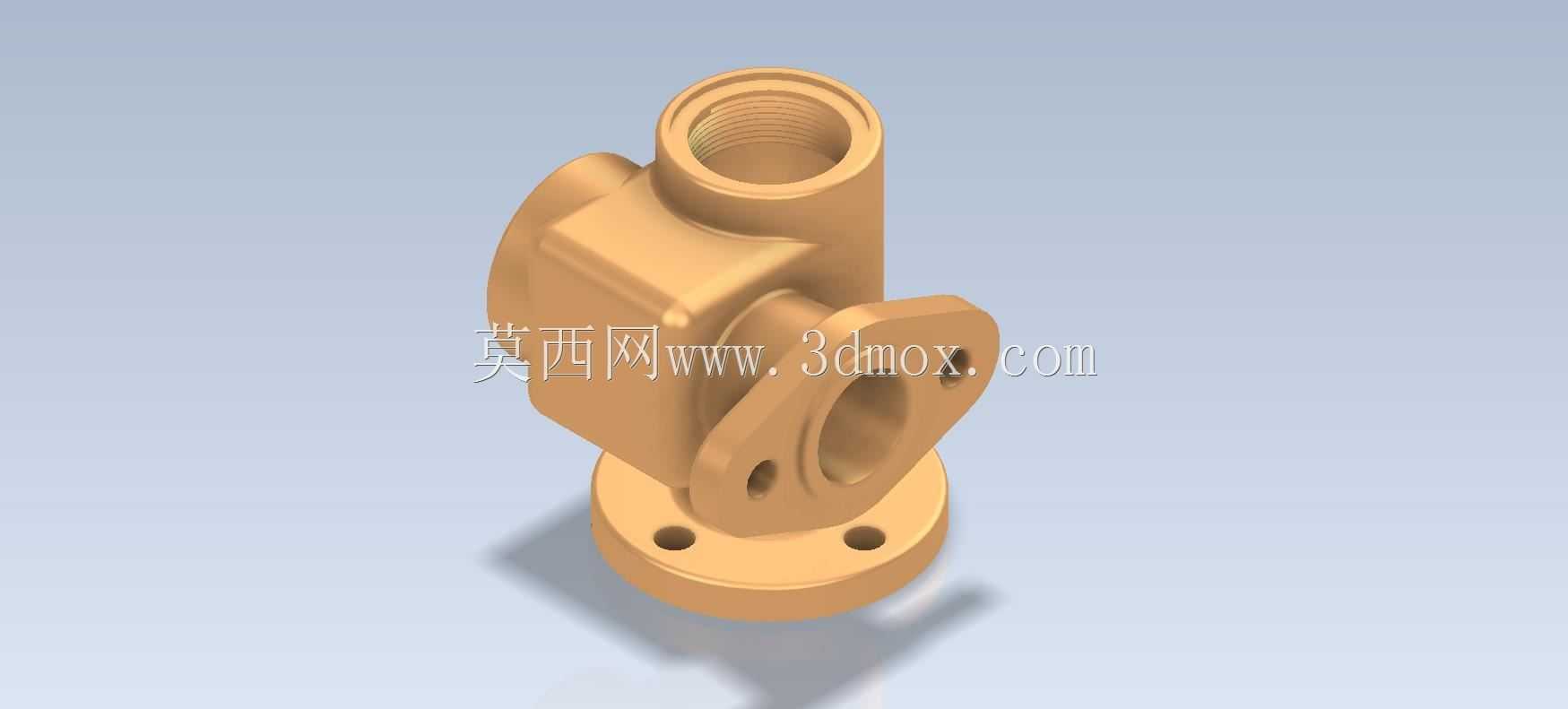

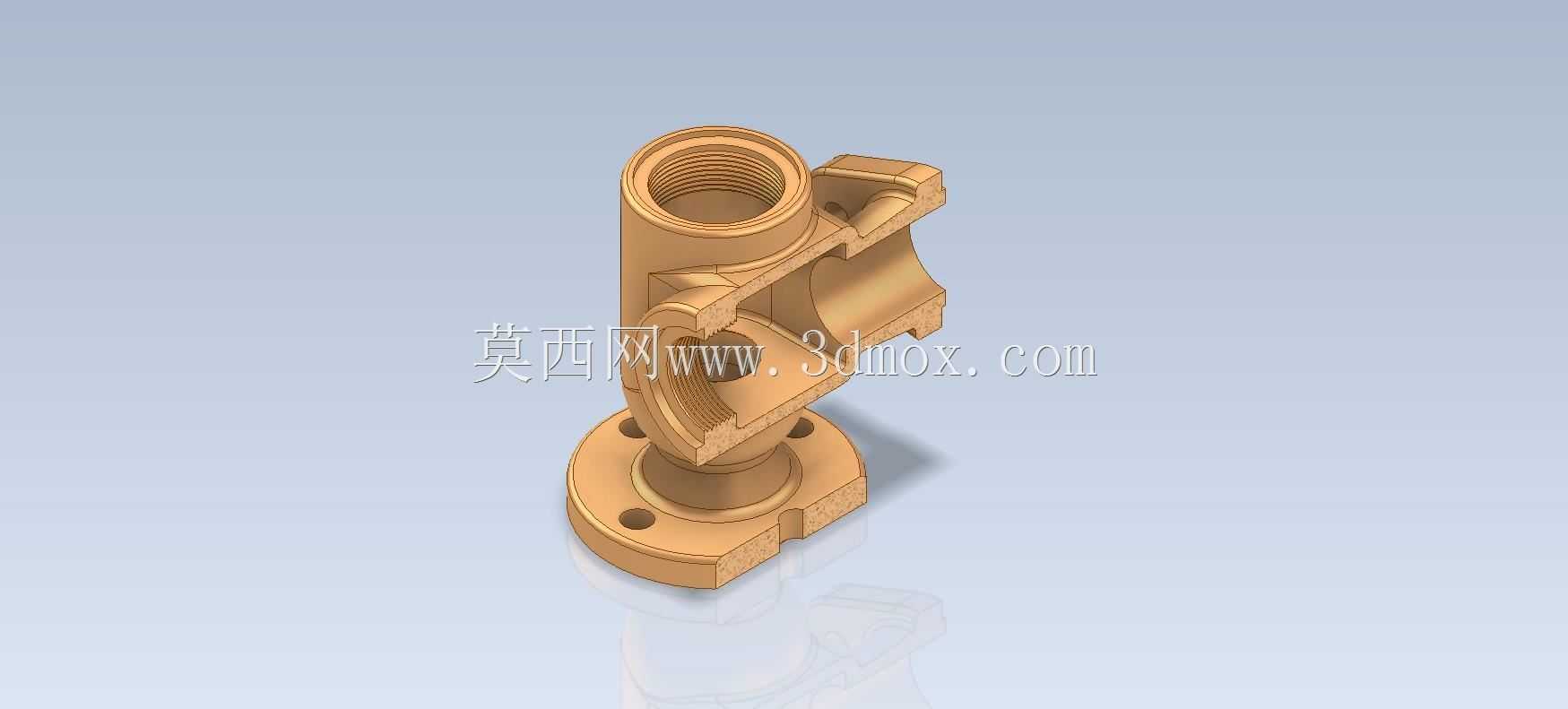

　　三个接口分别朝向垂直向上、水平侧向、斜向侧方三个方向，每个接口内部都加工有标准管螺纹，可直接对接外螺纹管路，无需额外的转换接头，其中斜向伸出的带法兰接口为侧路输出端，该法兰同样采用两螺栓孔的安装结构，可直接对接对应规格的法兰式管路元件，比如小型压力表、流量调节阀或者支路管线。设计过程中首先需要确定各接口的通径尺寸，匹配对应公称压力下的管壁厚度，黄铜材质的选用兼顾了切削加工性能与耐腐蚀能力，适合水、低压气体、低腐蚀性液压油等多种介质的输送场景，同时黄铜的自润滑特性也能降低螺纹连接时的咬合风险，方便后期管路拆装维护。在建模逻辑上，优先搭建主体的回转基体，再通过拉伸切除生成各方向的接口流道，之后分别添加底部安装法兰与侧方法兰的结构，

　　最后完成螺纹特征、安装孔、过渡圆角的细节处理，各接口与主体的连接位置都做了圆弧过渡处理，避免直角结构带来的应力集中，同时减少流体在拐角处的阻力损失，让介质流动更顺畅。安装边界方面，底部法兰的外径决定了接头在安装面上的最小占用空间，三个螺栓孔的中心圆直径需匹配安装基座的预留孔位，侧方斜向法兰的伸出长度与朝向，决定了侧路管线的布置方向，安装时需要预留足够的扳手空间来完成侧路法兰的螺栓紧固，同时各接口的螺纹旋合长度需要满足密封要求，一般管螺纹旋合长度不小于5个螺距，配合密封带或者密封胶实现螺纹处的密封。这类接头在实际选型时，需要根据系统的工作压力、介质类型确定材质与壁厚，根据管路走向确定各接口的朝向，避免安装后出现管线干涉，

　　同时法兰连接的结构相比纯螺纹连接，抗振动能力更强，适合有轻微振动的设备管路场景，比如小型空压机的气路分配、移动式液压设备的管路连接，能避免长期振动导致的螺纹松动渗漏问题。结构上的一体化设计也减少了接头本身的泄漏点，传统拼接式管路需要在每个连接位置做密封，而一体化多通接头仅需要在各外接管路的连接位置做密封，大幅降低了系统的泄漏概率，同时黄铜材质的外观也适合对洁净度有一定要求的场景，比如食品加工的低压水路、医疗设备的气路系统，不易生锈且便于清洁擦拭。
