集成Nema17步进电机的小型摆线传动减速装置

项目分类:减速机 发布时间:2022-07-14 ID:677508
  • 集成Nema17步进电机的小型摆线传动减速装置
  • 集成Nema17步进电机的小型摆线传动减速装置
  • 集成Nema17步进电机的小型摆线传动减速装置
  • 集成Nema17步进电机的小型摆线传动减速装置
  • 集成Nema17步进电机的小型摆线传动减速装置
  • 集成Nema17步进电机的小型摆线传动减速装置
  • 集成Nema17步进电机的小型摆线传动减速装置
  • 集成Nema17步进电机的小型摆线传动减速装置

  在桌面级精密传动、小型自动化执行端的设计场景里,大减速比、小体积的传动单元一直是结构工程师选型时的核心考量方向,这款集成Nema17步进电机的摆线传动减速结构,正是针对这类紧凑安装空间的需求完成的设计落地。从实际应用场景来看,这类减速单元可以直接适配小型桌面机械臂的关节驱动、3D打印设备的进给轴传动、小型物料分拣机构的动力输出端,也能用于实验室小型精密转台、光学调整架的动力驱动环节,相比常规的行星减速结构,摆线传动的结构在同减速比下能做到更小的轴向尺寸,同时啮合齿数更多,传动过程中的抗冲击能力更强,回差控制表现更优。从设计思路上看,这款结构没有采用传统摆线减速器的分体式输入、减速、输出三段独立装配逻辑,

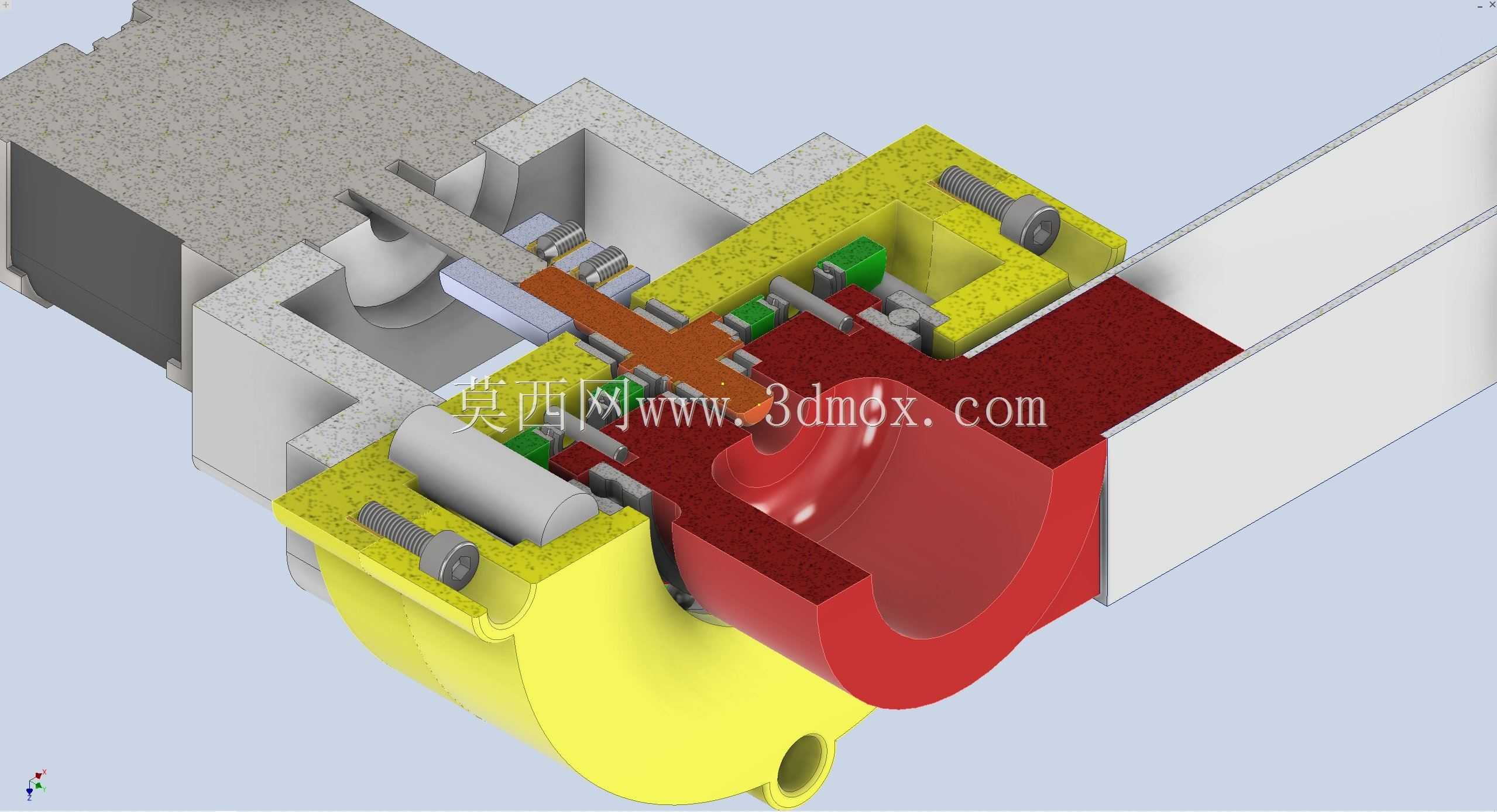

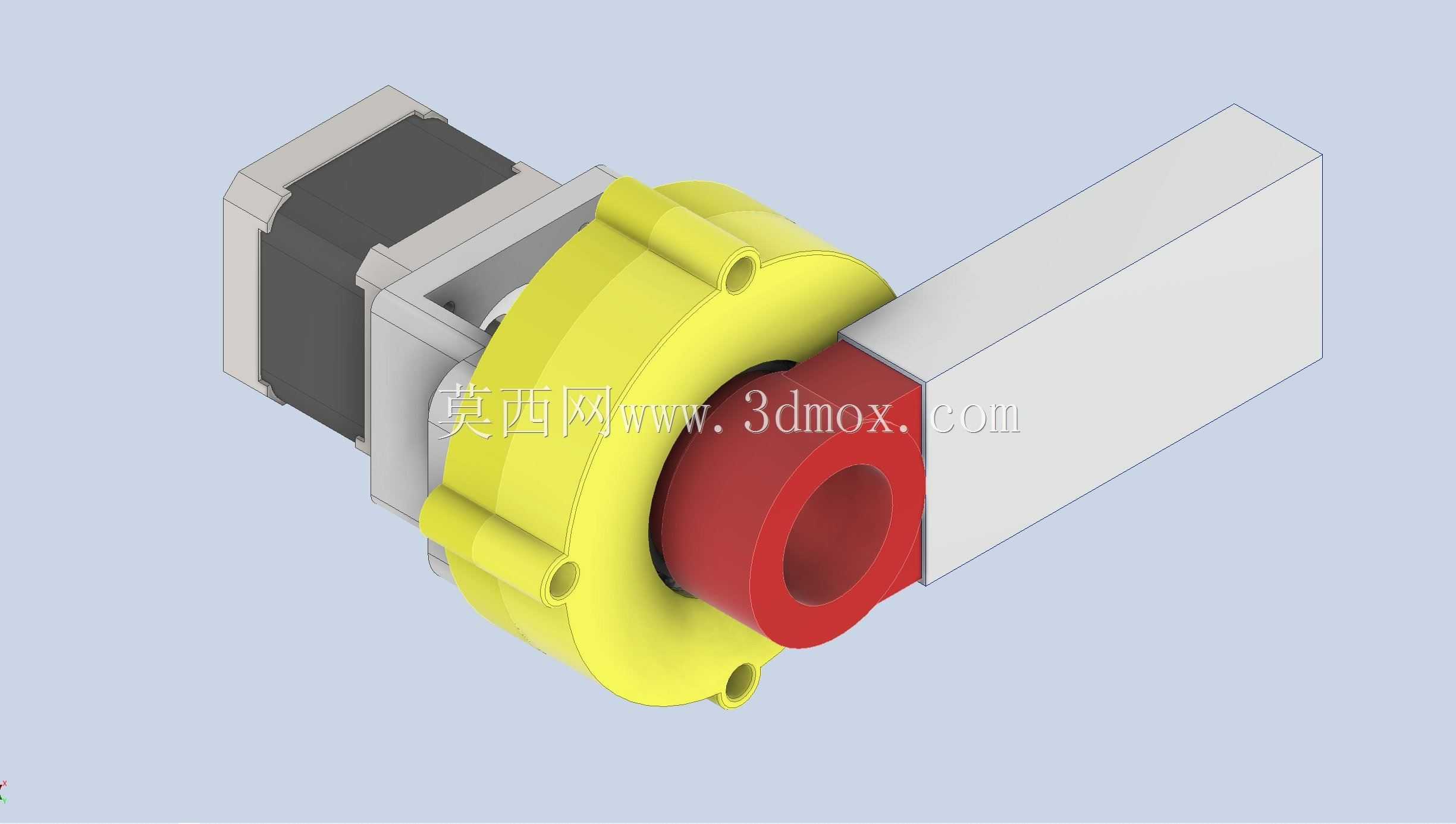

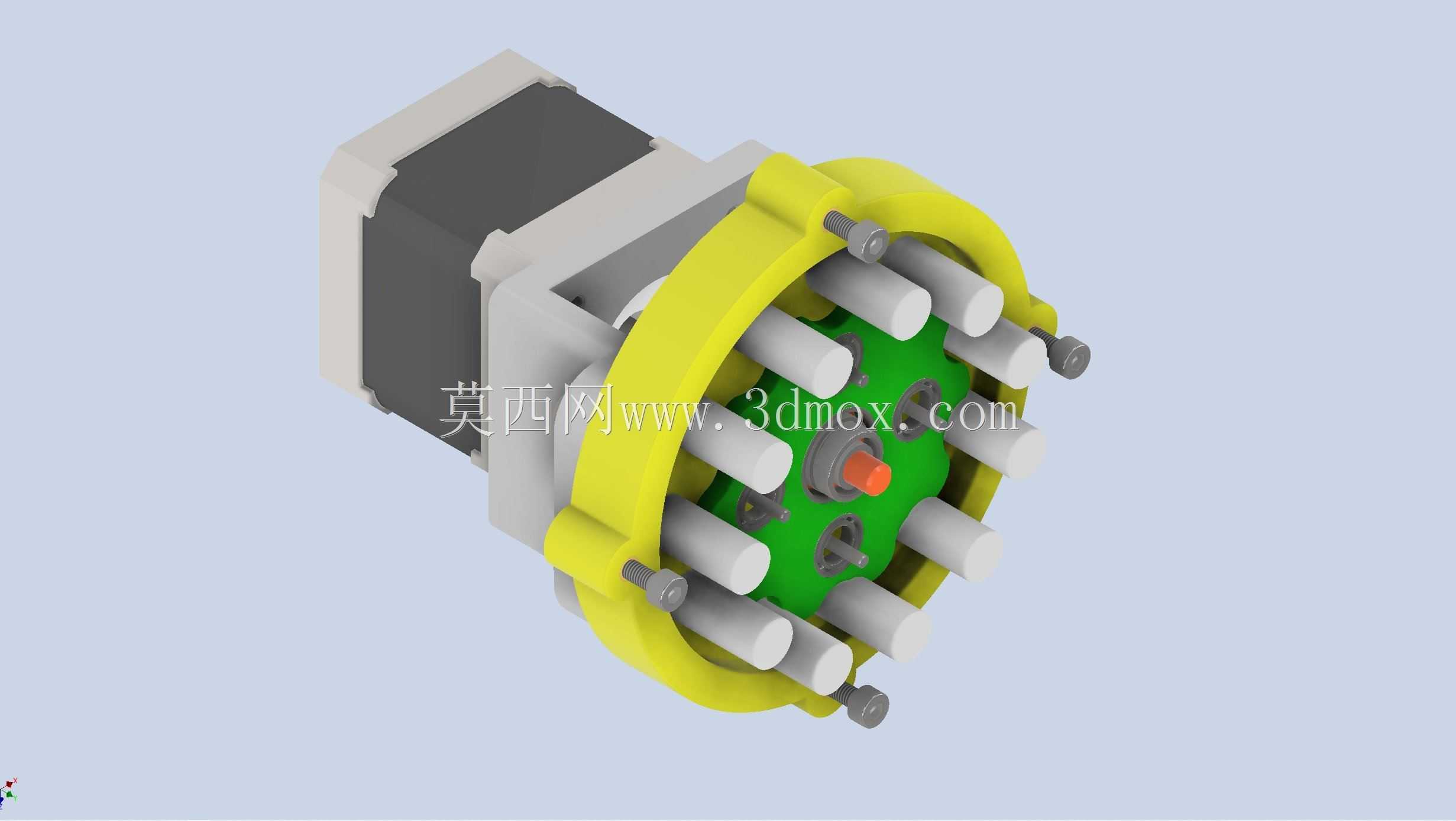

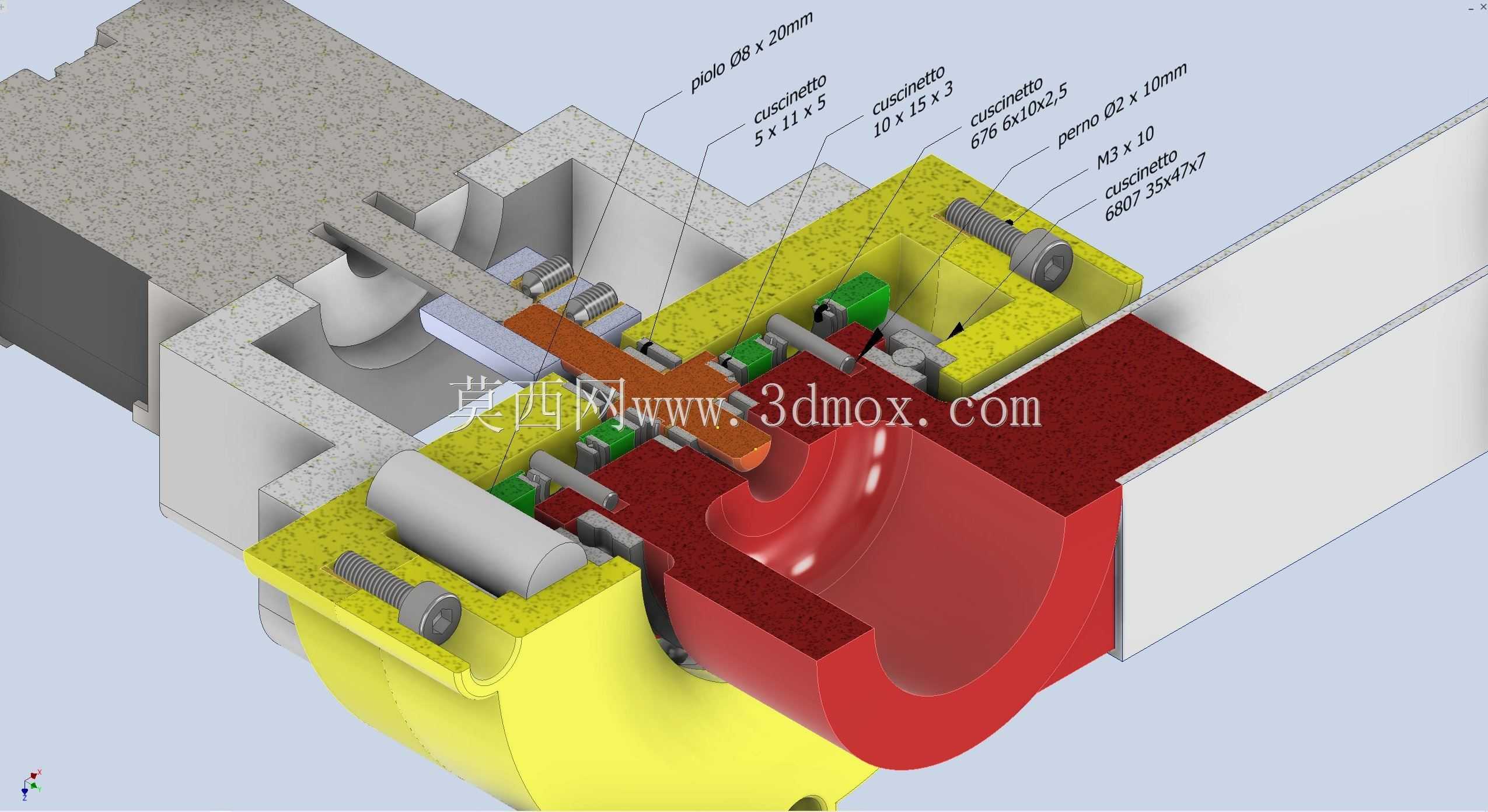

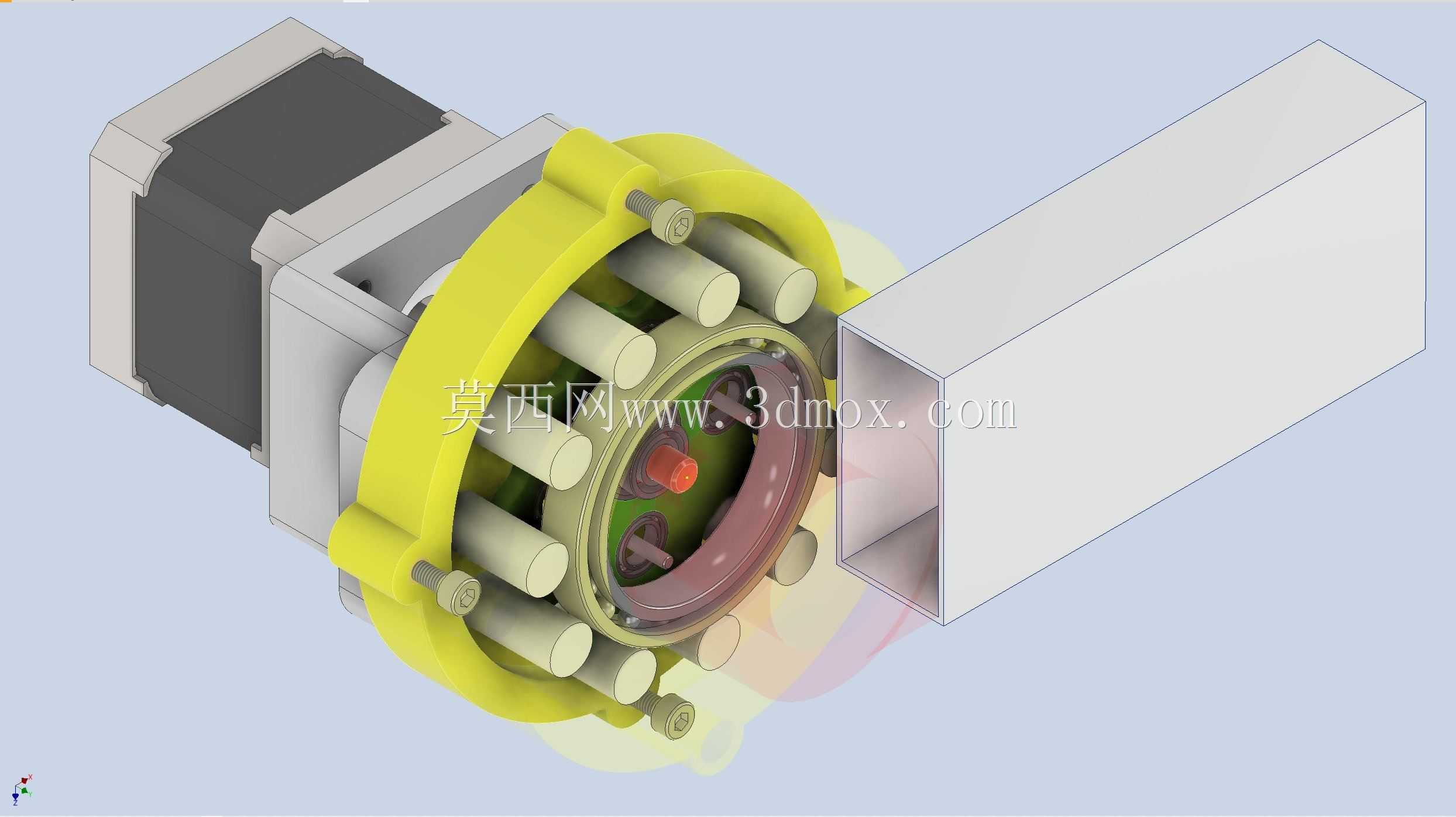

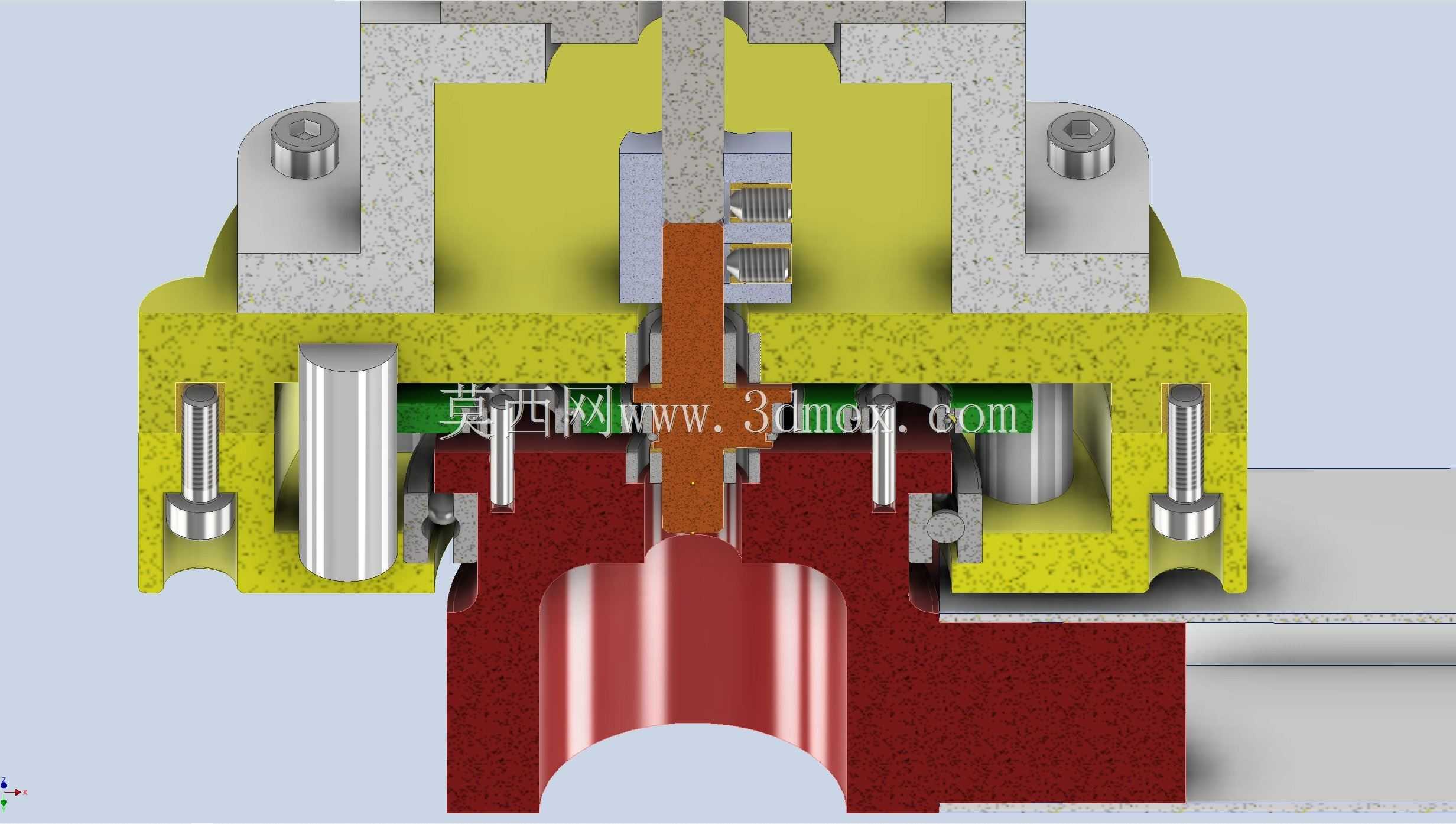

  而是直接将Nema17步进电机的输出轴作为摆线轮的动力输入偏心轴端,省去了额外的输入联轴器结构,直接压缩了整个传动单元的轴向安装长度,适配安装空间局促的小型设备场景。摆线轮的齿廓设计采用了简化的圆弧齿形匹配方案,没有使用复杂的修正摆线齿形,既保证了多齿同时啮合的传动平稳性,也降低了加工与3D打印验证的难度,配套的针齿采用圆柱销结构,沿输出端的黄色壳体圆周均匀排布,针齿两端直接嵌入壳体的定位孔内,不需要额外的针齿销固定套,进一步简化了装配流程,减少了零件数量。输出端采用盘式输出结构,绿色的输出盘上均匀布置的圆柱销直接与摆线轮上的对应销孔配合,将摆线轮的偏心转动转化为输出盘的同轴定轴转动,输出端中心预留了标准的轴连接孔位,

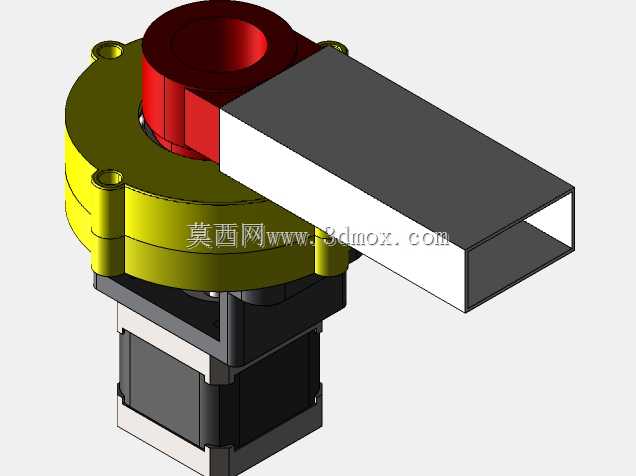

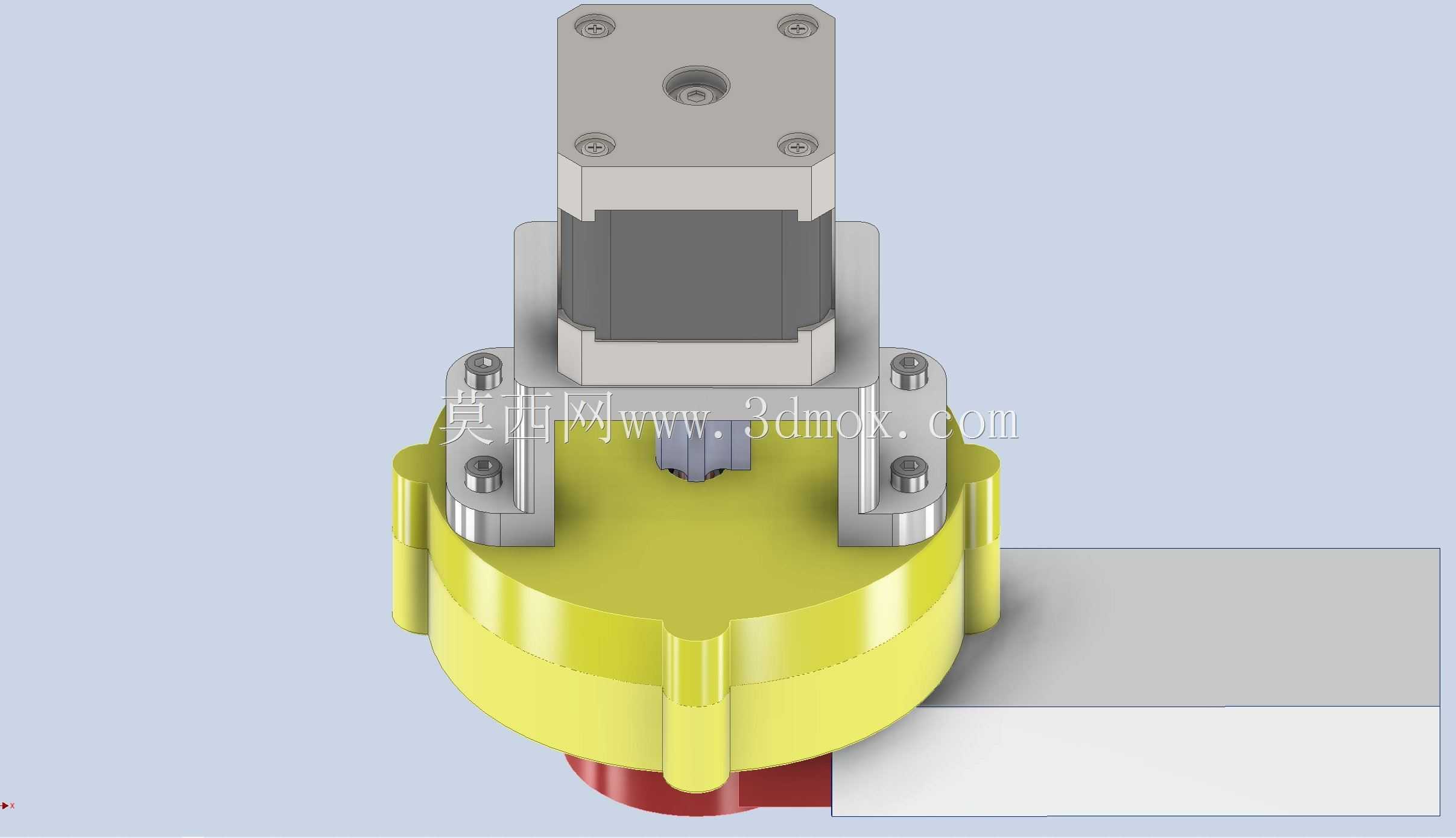

  可以直接外接负载轴或者安装同步带轮、联轴器等传动连接件,不需要额外做输出转接结构。从安装边界来看,整个减速单元的安装基准直接依托Nema17步进电机的标准安装法兰面,电机端的安装孔位完全符合Nema17电机的通用安装尺寸,也就是42mm见方的安装面、M3螺纹孔的31mm孔距标准,用户在替换原有直连Nema17电机的传动方案时,不需要修改原有设备的电机安装位结构,只需要将减速单元整体固定在原有电机安装位置即可,减速端的外壳圆周上预留了均匀分布的安装凸台,每个凸台上都有对应的安装孔位,既可以选择从电机端安装固定,也可以选择从减速壳体端做固定安装,适配不同设备的安装布局需求。外形尺寸上,整个集成单元的径向最大尺寸不超过60mm,

  轴向总长度控制在80mm以内,相比同参数的行星减速电机组合,轴向长度缩短了近20%,径向尺寸仅比Nema17电机本体大18mm左右,不会占用过多的设备内部空间。功能特性方面,这款减速结构的减速比设定为10:1,刚好匹配小型步进电机在低速大扭矩输出场景下的参数需求,步进电机本身的高转速低扭矩输出经过摆线减速后,输出扭矩可以提升近8倍(考虑传动效率损耗),同时输出转速降低到电机转速的十分之一,能够满足小型设备对低速大扭矩动力的需求,传动过程中因为多齿同时啮合,传动的平稳性远优于普通的直齿轮减速结构,运行时的噪音更低,抗过载能力更强,即使出现短时的负载冲击,也不会像行星减速结构那样容易出现轮齿崩断的问题。在设计验证环节,这款结构完全适配3D打印的快速验证需求,所有零件的壁厚、拔模角度都做了适配FDM3D打印的优化,没有复杂的倒扣结构,不需要额外的支撑材料就可以完成所有零件的打印制作,配套的尺寸计算表格可以直接根据需求调整减速比、齿廓参数、针齿分布数量,方便工程师根据自己的实际负载需求修改参数,快速衍生出不同减速比、不同输出扭矩的同系列减速结构。在实际选型适配时,工程师只需要确认安装空间的轴向与径向尺寸是否满足边界要求,确认输出端的连接尺寸与负载匹配,就可以直接将该结构集成到自己的设备中,不需要重新设计整个减速传动链,能够大幅缩短小型自动化设备的开发周期,降低传动部分的设计验证成本。
