ROTEX19星形弹性联轴器结构设计

　　在各类中小功率传动系统的轴系连接场景中，弹性联轴器是补偿两轴相对偏移、缓冲传动冲击的核心零部件，这款ROTEX19规格的星形弹性联轴器，主要适配伺服电机、步进电机输出端与滚珠丝杠、减速器输入端的传动连接，常见于3C自动化装配线、小型输送设备、包装机械进给机构这类对传动精度、缓冲性能有明确要求的工况中。

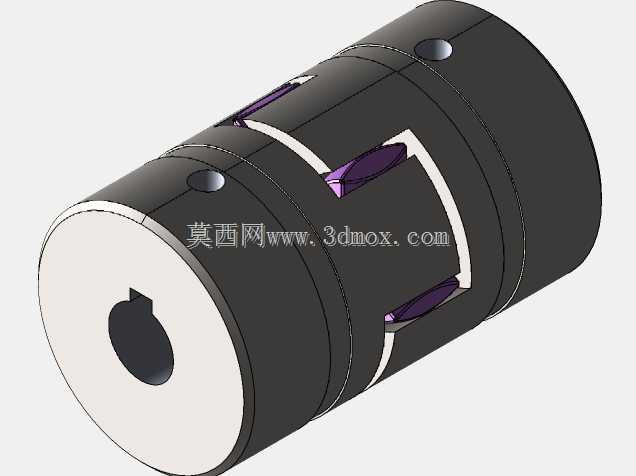

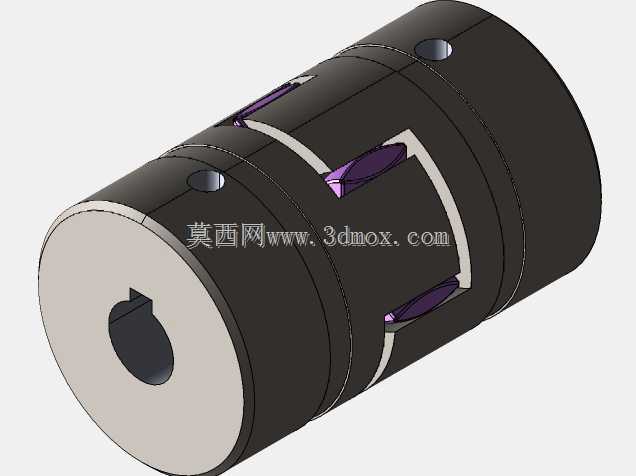

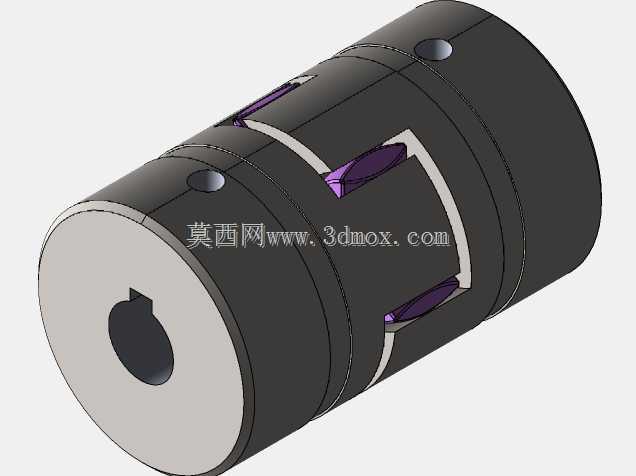

　　从实际功能特性来看，该联轴器采用两半金属毂体搭配中间星形弹性体的结构形式，金属毂体选用高强度铝合金材质加工，兼顾轻量化与结构强度，中间的紫色星形弹性体为聚氨酯材质，具备良好的耐磨性能与弹性形变能力，能够在传动过程中吸收两轴间存在的径向、角向与轴向偏移，避免刚性连接带来的轴系附加载荷，同时可以缓冲电机启停、负载突变时产生的冲击振动，降低传动噪音，延长轴系配套轴承、齿轮等零部件的使用寿命。毂体上的紧定螺钉孔用于安装锁紧螺钉，装配时可直接将毂体与轴抱紧固定，部分规格的轴孔带有键槽结构，能够传递更大的额定扭矩，避免大负载工况下出现轴与毂体的相对打滑问题。

　　在设计思路层面，这款联轴器的结构完全匹配ROTEX系列梅花联轴器的标准安装尺寸，两半毂体的爪型结构沿圆周均匀分布，与中间星形弹性体的凸瓣完全契合，爪部的圆弧过渡设计能够避免应力集中，在传递扭矩时让弹性体受力更均匀，不会出现局部过载撕裂的问题。弹性体的邵氏硬度适配常规中小扭矩传动场景，既保证足够的扭转刚度保障传动精度，又保留足够的形变空间实现偏移补偿。毂体的外圆做了精加工处理，安装后整体同轴度控制在较高精度范围内，适配高速回转的传动需求，不会因为动平衡问题带来额外的振动。

　　从安装边界与尺寸参数来看，该型号联轴器的公称直径、总长度均符合ROTEX19的标准规格，两端轴孔可适配不同直径的电机轴与从动轴，安装时不需要复杂的调整工序，只需要将两半毂体分别固定在主动轴与从动轴端，对齐爪位后嵌入中间弹性体，再锁紧紧定螺钉即可完成装配，后续维护更换弹性体时也不需要完全拆卸两端的轴系连接，只需要将两半毂体沿轴向拉开一定间隙，就可以取出磨损的弹性体进行更换，大幅降低设备维护的停机时间。

　　在实际选型应用中，这类星形弹性联轴器相比刚性联轴器，对两轴安装对中的精度要求更低，能够适配安装空间受限、无法实现高精度对中的装配场景，相比膜片联轴器，其缓冲减震性能更优，成本也更低，非常适合中小扭矩、转速适中的传动工况。建模过程中对爪型结构的配合间隙、弹性体的压缩量、紧定螺钉的安装位置都做了精准还原，能够直接用于设备装配的干涉检查、传动系统的运动仿真，也可以作为非标联轴器改型设计的基础参考模型，帮助结构设计人员快速完成轴系连接部分的方案设计，减少重复建模的工作量。需要注意的是，在实际选用时需要根据传递的额定扭矩、最高转速、轴径尺寸匹配对应的轴孔规格与弹性体硬度，确保联轴器的负载能力满足实际工况需求，避免出现过载失效的问题。
