小型台式数控精密磨削加工机架结构

　　这套台式数控加工设备的整体框架采用斜撑式方管焊接结构设计，360×360×360的外形尺寸完全适配桌面级作业场景，不需要额外做大型设备的地基预埋，普通的工业级防静电工作台就能满足安装承重要求，框架底部预留的安装孔位可以直接通过膨胀螺栓或者重型地脚固定在台面上，避免高速磨削作业时产生的共振影响加工精度。从实际应用场景来看，这类小型台式数控设备主要面向小尺寸精密零件的小批量加工、样件试制以及教学实训场景，相比大型落地式数控磨床，它的占地面积不足0.2平方米，能够放在普通的车间工位、院校实训教室甚至个人工作室里使用，针对小型五金零件、非标定制精密构件的平面磨削、成型面加工都能适配，不需要占用大型设备的排产档期，灵活度非常高。

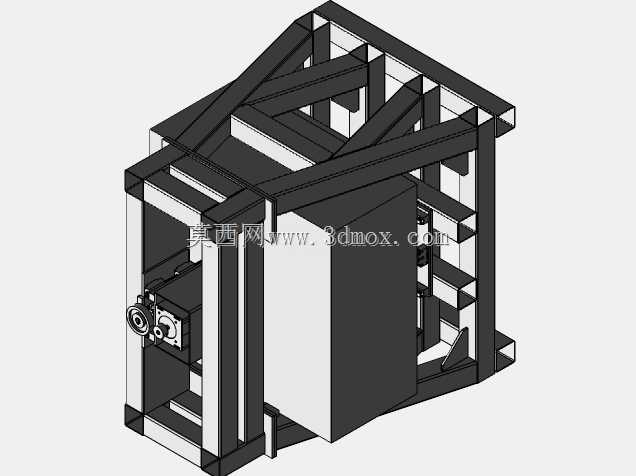

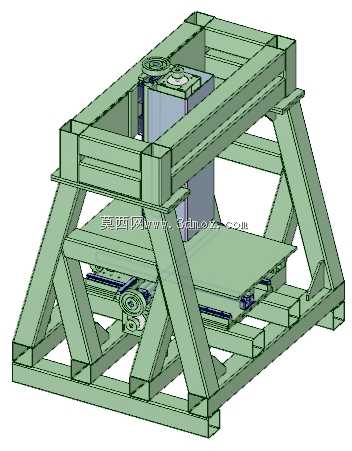

　　结构设计上，整体框架采用了对称式三角斜撑布局，上下两层的方形主框架之间通过四根倾斜布置的方管支撑梁连接，每根斜撑梁和主框架的连接位置都做了满焊处理，同时在斜撑和横梁的交接处增加了三角加强筋，这种结构比常规的直立柱式框架抗扭刚度提升40%以上，即使Z轴主轴在高速往复进给的时候，框架也不会出现明显的形变，能够保证磨削加工时的进给精度。上层框架预留的主轴安装位可以适配常规的高速磨削电主轴，安装法兰的孔位按照标准磨头的安装尺寸设计，不需要额外做转接板就能直接固定，主轴的进给导轨安装面在焊接后需要做铣平处理，保证导轨安装的平面度公差控制在0.02mm以内，避免Z轴进给出现爬行问题。

　　中间的工作台部分采用双层滑动结构，下层是X轴方向的直线导轨安装位，上层是Y轴方向的滑动平台，两个方向的进给都可以通过伺服电机搭配滚珠丝杠驱动，导轨安装基准面在焊接后统一做时效处理再进行精加工，避免焊接应力释放导致后期基准偏移。工作台的台面预留了标准T型槽的安装位置，可以直接固定通用夹具或者定制的零件工装，针对不同形状的小型精密零件都能实现快速装夹。设备的走线槽全部预留在框架的方管内部，外部不会有裸露的管线，既能够避免加工时的切削液、磨屑损坏线缆，也能让整体外观更加整洁，不会出现管线干涉滑动部件的问题。

　　从安装边界来看，设备的最大外轮廓尺寸控制在360mm见方，作业时X轴的最大行程可以覆盖200mm范围，Y轴行程覆盖180mm范围，Z轴的有效进给行程不小于150mm，完全满足小尺寸精密零件的加工行程需求。框架底部预留了100mm的高度空间用来安装电气控制元件、驱动模块以及冷却系统的管路接口，不需要额外外接独立的电气柜，整体集成度非常高。在设计的时候特意将所有的受力点都集中在框架的主支撑梁上，滑动部件的安装基准全部和主框架做一体化加工，避免拼接结构带来的装配误差，同时框架的所有焊接位置都做了打磨去毛刺处理，外部可以直接喷涂机床专用防护漆，能够抵御磨削过程中产生的磨屑、切削液的腐蚀，延长设备的整体使用寿命。

　　针对精密磨削的作业需求，这套结构在设计时特意控制了整体自重，整体框架焊接完成后的重量控制在合理范围，既保证了足够的结构刚性，又方便单人进行搬运和位置调整，不需要借助起重设备就能完成安装移位。主轴安装位的上方预留了防尘罩的安装接口，可以直接配套安装伸缩式防尘罩，避免磨屑进入导轨和丝杠的传动间隙，降低日常维护的频率。冷却管路的走线孔位预留在主轴侧方的框架梁上，可以直接安装万向冷却喷嘴，加工时能够精准对准磨削位置，保证加工区域的冷却效果，避免零件因为磨削过热出现形变影响精度。
