带车床卡盘高行程三轴数控加工机架结构

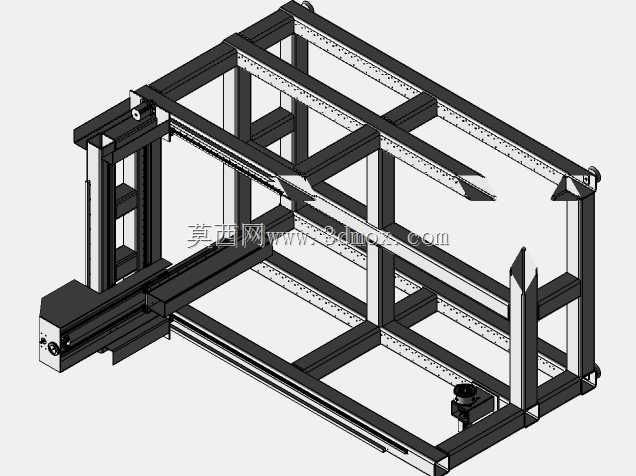

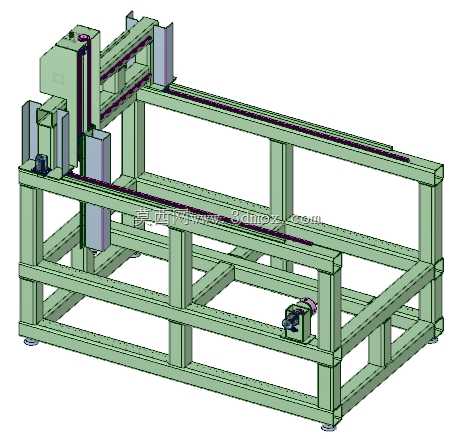

　　该结构为适配长行程加工需求设计的三轴数控加工承载机架，整体采用方通型材焊接拼接成型，从结构刚性层面匹配大跨度加工的载荷需求，避免长行程工况下的横梁形变问题。从安装边界来看，设备整体占用空间的高度方向为1000mm，横向加工行程覆盖2200mm，纵深方向安装尺寸为800mm，现场部署时需在设备四周预留不小于600mm的操作与维护通道，底部通过可调脚杯与地面接触，可实现安装平面的水平度微调，抵消地面铺装误差带来的机架倾斜问题。

　　结构的核心功能是搭载车床卡盘实现长尺寸工件的多工序加工，区别于普通台式数控设备的小行程局限，该机架的横梁采用双直线导轨平行布置，滑座通过滑块与导轨配合，传动侧选用滚珠丝杠结构，可保证长行程移动下的定位精度，避免传动间隙带来的加工误差。竖直方向的滑枕同样采用双导轨导向结构，可承载主轴或加工头的垂向载荷，适配不同加工深度的作业需求。车床卡盘安装在机架端部的固定工位，可实现棒料、长条型材的夹持固定，配合三轴的移动轨迹，可完成工件侧面铣削、钻孔、开槽等多工序加工，无需多次拆装工件找正，大幅提升长尺寸工件的加工效率。

　　从设计思路层面，该机架优先考虑结构刚性与加工行程的平衡，底部框架采用多层方通交叉焊接的结构形式，形成多个稳定的矩形受力单元，避免单侧受力带来的机架扭曲变形；横梁与立柱的连接位置采用加强筋板加固，抵消滑座移动到横梁端部时的倾覆力矩，保证滑座在全行程范围内的移动平稳性。传动部件的安装位在焊接后预留了二次加工余量，可在机架整体焊接去应力后进行导轨安装面的铣削加工，保证导轨安装的平行度与平面度要求，避免焊接应力带来的后期精度衰减。

　　在实际应用场景中，该结构可适配小型加工车间的长条型材加工、定制化零件小批量生产需求，也可作为教学演示设备用于三轴数控加工的原理展示，相比大型龙门加工中心，该结构的占地面积更小，部署灵活，可适配厂房层高有限的加工场景。设备的走线槽沿机架型材内侧布置，可将动力线、信号线规整收纳，避免加工过程中切屑、切削液对线路造成损伤，同时也能避免线路外露带来的安全隐患。滑座的移动行程两端均设置了硬限位与缓冲块，可防止程序误操作导致的滑座超程碰撞，保护传动部件与导轨结构不受冲击损坏。卡盘安装位预留了标准的主轴连接接口，可根据加工需求适配不同规格的三爪、四爪卡盘，满足不同截面形状工件的夹持需求，无需对机架主体结构进行二次改造即可快速切换夹持组件。机架的侧面预留了电控系统的安装位，可将驱动器、控制器等电气元件集成安装在机架侧部，减少设备的整体占用空间，同时缩短电气线路的走线长度，降低信号干扰的概率。
