简易台式方梁框架三轴数控加工机架

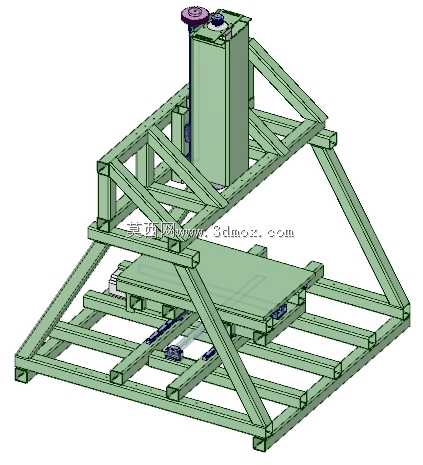

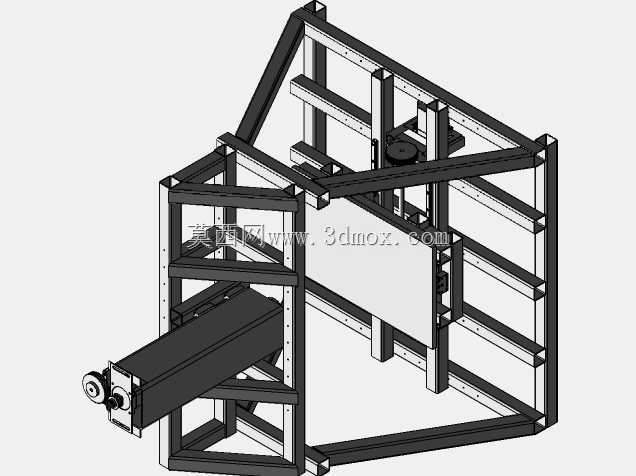

　　这款机架结构的设计初衷，是面向小型加工场景的低成本加工设备搭建需求，针对个人工坊、桌面级加工场景的使用痛点做了针对性简化，没有采用复杂的铸件机身或者精密铝型材拼装方案，整体受力框架全部采用标准方管焊接成型，加工门槛极低，仅需常规的钻孔、切割、焊接工序即可完成全部机架的制作，不需要依赖大型加工中心或者精密铸造产能，非常适合小批量自制或者个人DIY搭建使用。从结构受力逻辑来看，整体采用下宽上窄的梯形方梁框架布局，底部框架为多根横向方管平行排布的承托底座，既可以直接放置在平整工作台面使用，也可以通过底部预留的安装孔位锁附在地面或者专用工作台台面上，安装边界不需要额外做复杂的地基处理，

　　只要放置面平面度误差控制在每米1mm以内即可满足安装精度要求，不会因为基础形变影响机架整体刚性。两侧斜向支撑方梁直接从底部底座的边角位置向上延伸，交汇承托顶部的竖向立柱安装位，这种三角支撑结构可以有效抵消加工过程中Z轴方向进刀产生的倾覆力矩，相比直上直下的立柱式机架，侧向抗扭刚性提升明显，即使在小直径钻头高速钻削、小型铣刀轻量铣削的工况下，也不会出现明显的机架晃动问题。顶部的竖向立柱为箱型方管结构，内部预留了Z轴传动组件的安装空间，顶部可以安装驱动电机以及传动轮组，立柱侧面预留了直线导轨的安装基准面，不需要额外加装安装基板，焊接完成后仅需对导轨安装面做简单的铣平处理即可满足导轨安装的直线度要求，降低后期机加工的工作量。

　　中部的滑动工作台为框架式方管焊接结构，台面预留了T型槽或者工装夹具的安装孔位，可以直接装夹小型工件，工作台下方的横向、纵向传动组件安装位都做了预留空间，可以适配丝杠传动或者同步带传动两种方案，用户可以根据自己的加工精度需求、预算情况灵活选择传动组件，不需要对机架结构做二次修改。从实际应用场景来看，这款机架可以搭载对应的主轴组件后完成PCB板钻孔、小型木质工件雕刻、软金属材料轻铣、塑料零件切边等加工工序，加工覆盖范围完全满足个人DIY、小型工坊打样、教学演示场景的使用需求，不需要占用过大的场地空间，整体占地面积和普通台式书桌相当，放置在普通工作间内即可使用。设计过程中刻意简化了非必要的结构细节，

　　所有方管的选型都采用市场上最容易采购的标准规格，没有定制特殊截面的型材，所有连接位置都采用满焊焊接处理，焊接后只需要做简单的焊渣清理、时效处理消除焊接应力即可进入后续装配环节，不需要做复杂的退火、二次精加工等工序，整体制作成本远低于同行程的商用数控机架。机架的各部分安装基准都在焊接工序中通过工装定位保证尺寸精度，普通具备基础焊接技能的操作人员，配合简单的定位工装就可以做出符合装配要求的机架成品，不需要专业的机架生产经验。从安装边界来看，机架的外轮廓尺寸适配常规桌面放置需求，顶部立柱的高度控制在操作人员站立操作时的舒适视线范围内，不需要额外搭建操作平台，工作台的移动行程覆盖小型工件的常规加工尺寸范围，不会因为行程过大导致机架刚性下降，也不会因为行程过小限制加工场景。框架结构的镂空设计既减轻了机架整体重量，方便搬运移动，也给传动组件、电气线路的布置预留了充足的走线空间，后期维护时可以很方便地拆装各轴的传动部件，不需要拆解整体框架。
