带真空吸附台的大行程立式数控加工机架

　　这套立式结构的数控加工机架，主要面向大幅面非金属板材的铣削、切割加工场景，常见于定制家具开料、广告板材雕刻、绝缘板材加工等生产环节，区别于传统铸铁床身的小型雕刻设备，该机架采用方管型材焊接拼接的框架结构，在控制整体制造成本的同时，能够覆盖2200mm级长度的板材加工幅面，适配中小批量定制化的板材加工需求。设备核心的加工承载平台集成了真空吸附功能，吸附台面的动力由两台工业级真空吸尘电机提供，相比传统的夹具压板固定方式，真空吸附能够实现整张板材的无遮挡固定，避免压板干涉加工路径，尤其适合18mm厚度中密度纤维板、亚克力板、PVC板等幅面大、刚性一般的板材装夹，加工过程中板材不会因为铣削力出现移位，实际加工测试中，

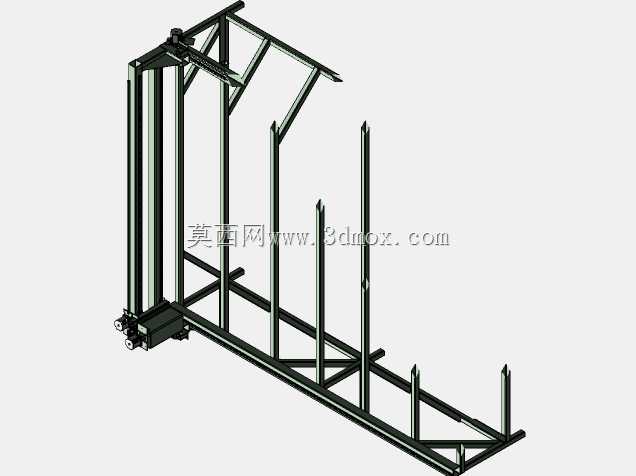

　　2800mm长度方向的加工尺寸误差可以控制在2mm以内，能够满足常规板材加工的精度要求。从结构设计思路来看，机架采用立式龙门单侧驱动的布局，纵向运动的立柱组件布置在机架短边侧，横梁沿机架长度方向做直线运动，加工头沿横梁做横向进给，同时配套垂直方向的升降进给轴，三轴的运动导轨均安装在焊接框架的加工基准面上，框架焊接后做了时效去应力处理，避免长期使用出现结构变形。机架的整体外轮廓尺寸为2200mm×2800mm×1000mm，安装时需要预留至少单边300mm的操作维护空间，地面需要做基础找平，避免框架倾斜影响导轨的平行度精度。考虑到加工过程中的切削深度设置为7mm时，设备进给速度会相应放缓，机架的整体刚性做了针对性加强，

　　底部的支撑框架采用交叉斜撑的焊接结构，提升整体抗扭刚性，避免进给过程中出现机架晃动影响加工表面质量。真空吸附台面的分区设计可以根据加工板材的实际尺寸开启对应区域的吸附阀，减少真空泄漏，提升小尺寸板材加工时的吸附固定力，配套的吸尘电机除了提供吸附动力外，还可以同步接入加工头的除尘罩，将铣削产生的切屑及时吸走，减少加工现场的粉尘扩散。这套机架的结构设计没有采用复杂的铸件结构，所有零部件都可以通过常规的型材切割、焊接、机加工完成制作，适合小型设备加工厂自行组装调试，运动部件的安装基准面都预留了后期刮研调整的余量，能够在普通加工条件下保证三轴的运动垂直度与平行度要求，实际使用中可以根据加工需求更换不同功率的加工主轴，适配铣削、雕刻、切割等不同的加工工艺。
