i=9双摆线盘Nema34适配摆线减速装置

　　在中小功率传动的自动化设备、小型数控加工设备、物料输送辅机这类需要低转速大扭矩输出的场景里，摆线减速结构凭借硬齿面啮合带来的高承载能力、紧凑的轴向尺寸，一直是伺服或步进电机配套传动的优选方案之一。这套减速装置的核心设计围绕Nema34规格步进电机的适配展开，这类电机常规输出扭矩覆盖6NM区间，在很多桌面级加工设备、小型变位机、自动化送料机构里应用广泛，配套的减速结构需要在有限安装空间内实现9:1的固定减速比，同时抵消电机输出端的振动传递，提升末端执行机构的运行平稳性。

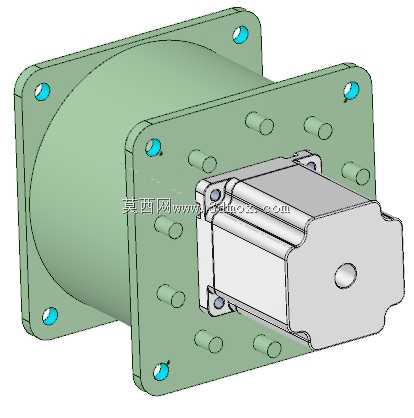

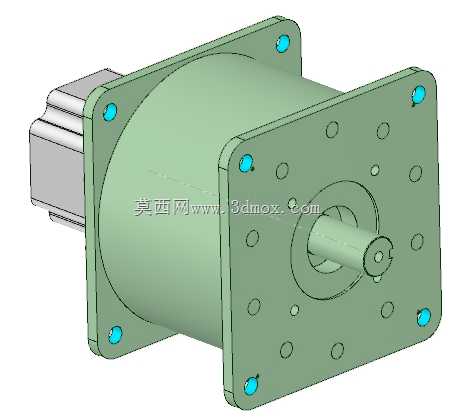

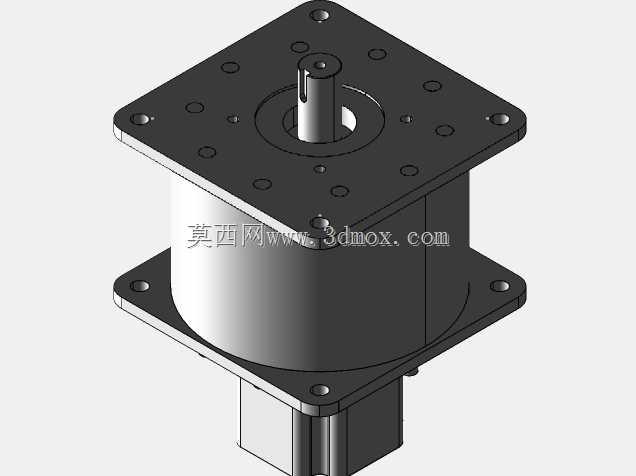

　　从安装边界来看，装置输入端采用方形法兰对接结构，安装止口与孔位完全匹配Nema34电机的输出端安装尺寸，不需要额外制作转接板即可完成电机与减速单元的直连，输入端轴孔适配对应规格电机的输出轴径，配合紧定螺钉或者键连接即可实现扭矩传递，避免了额外联轴器带来的轴向尺寸冗余。装置主体外壳外径控制在144mm，输出端同样采用方形法兰安装结构，法兰面上预留了多组不同孔距的安装螺纹孔与定位销孔，能够适配不同安装孔位的负载端设备，不管是对接回转工作台、传动辊筒还是小型丝杠模组，都能直接通过法兰面完成定位锁紧，不需要额外加工转接件。输出轴直径为10mm，轴端预留了键槽与顶丝孔，能够匹配常规的联轴器、同步带轮或者直接对接小负载的执行件，轴伸长度经过核算，既保证了足够的配合长度传递扭矩，也不会因为轴伸过长带来悬臂弯曲的风险。

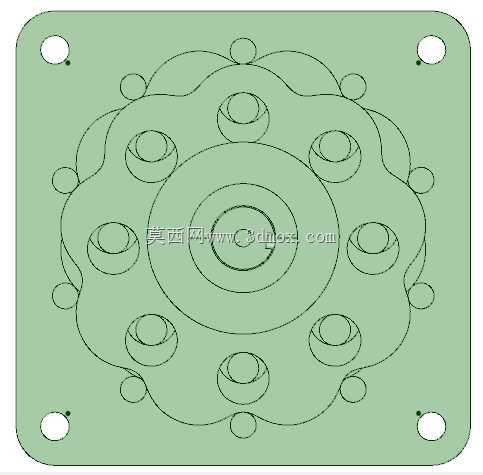

　　结构设计上采用了双摆线盘的布局，区别于单摆线盘结构，两个摆线盘呈180度对称布置，在啮合传动过程中能够相互抵消偏心运动带来的径向振动，这也是设计中针对振动抑制做的核心优化——很多小型减速装置在搭配步进电机运行时，电机本身的步距振动加上减速结构的啮合振动，很容易传导到末端导致加工振纹、送料精度不足的问题，双摆线盘的对称布局能够将偏心运动产生的惯性力在内部平衡掉，大幅降低输出端的振动幅值，同时双摆线盘同时参与啮合，也能提升整体的承载能力，在瞬时过载冲击的工况下，齿面接触应力分布更均匀，不容易出现断齿或者点蚀的问题。偏心距设置为4mm，这个参数经过传动效率与齿面接触强度的平衡核算，既保证了摆线齿与针齿销的啮合重合度足够，不会出现传动卡顿，也不会因为偏心距过大导致运转阻力升高、传动效率下降。

　　实际应用中，这套减速装置可以直接替换很多同尺寸规格的行星减速单元，相比同减速比的行星减速器，摆线结构的背隙可以控制在更小的区间，在需要正反转频繁切换的工位，比如小型点胶设备的回转工位、小型雕刻机的第四轴、包装设备的送料辊驱动，更小的背隙能够提升重复定位精度，减少正反转切换时的空程误差。同时摆线结构的啮合齿面多为滚动摩擦，长期运行的磨损量更小，维护周期更长，不需要频繁加注润滑脂就能保持稳定的传动精度。在安装布局上，因为整体采用同轴式输入输出设计，整个减速单元的轴线与电机轴线完全重合，在设备内部布局时不需要额外预留偏置空间，对于安装空间局促的桌面级设备、紧凑型自动化工作站来说，能够大幅节省安装空间，降低整体设备的外形尺寸。

　　设计过程中针对安装法兰的平面度做了专门的公差控制，输入端与电机对接的法兰面、输出端与负载对接的法兰面，平面度公差控制在0.02mm以内，保证安装后电机轴与输出轴的同轴度，避免因为安装面不平导致的轴系偏载，延长轴承与啮合部件的使用寿命。法兰上的安装孔采用沉孔设计，内六角螺栓锁紧后螺栓头不会突出法兰平面，不会对周边的设备部件造成干涉。外壳采用一体化的铸造结构，壁厚经过刚度核算，在承受额定扭矩时外壳的变形量控制在微米级，不会因为壳体变形导致内部针齿销移位，影响啮合精度。端盖与壳体的配合面采用止口定位，装配时能够保证内部轴承的同轴度，同时配合密封槽加装O型密封圈，能够阻挡车间内的粉尘、切削液进入减速腔体内部，适配机加工车间、包装车间这类多粉尘、有少量液体飞溅的工况环境。
