东风四驱越野卡车底盘结构三维建模

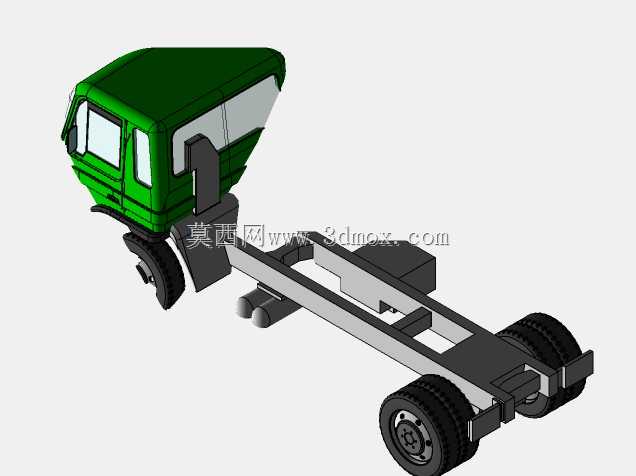

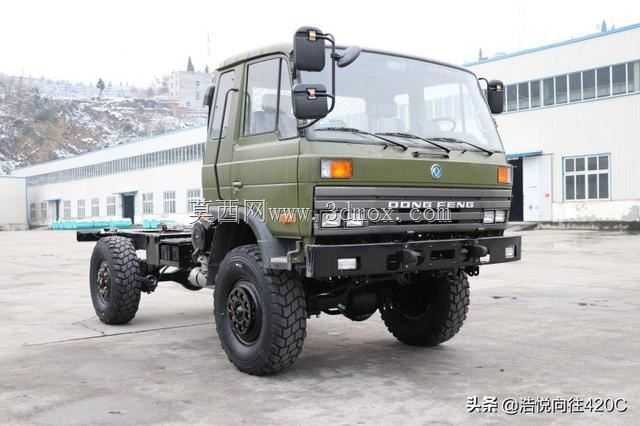

　　本次建模的对象为东风系列四驱越野卡车底盘，这类车型主要面向非铺装路面的物资运输、工程作业、野外勤务等场景，在林区作业、矿山通勤、应急救援、边防巡逻等工况下具备极强的通行适配性，区别于普通公路货运卡车，其核心设计目标是在无硬化路面、泥泞、陡坡、浅滩等复杂地形下保持稳定的动力输出与承载能力。从结构设计层面来看，该车型采用平头驾驶室布局，这种布局的核心优势是缩短整车轴距，在同等车长下提升货箱可用装载长度，同时减小转弯半径，适配狭窄山路、林间便道等通行空间受限的场景。建模过程中重点还原了底盘的传动结构，四驱系统采用分动箱结构将发动机动力分配至前后驱动桥，前后桥均配置钢板弹簧非独立悬架，这种悬架结构虽然在公路行驶的平顺性上弱于独立悬架，

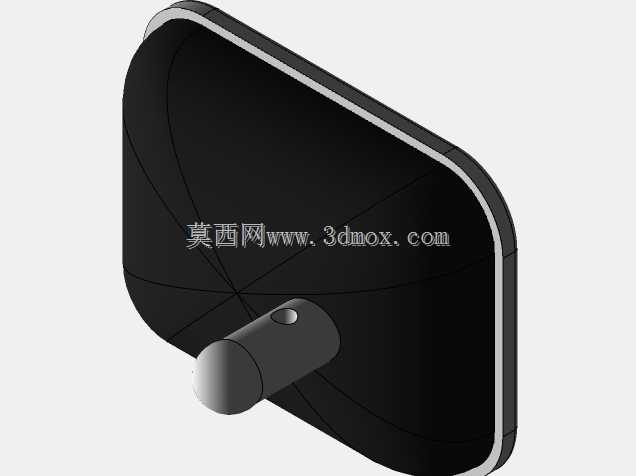

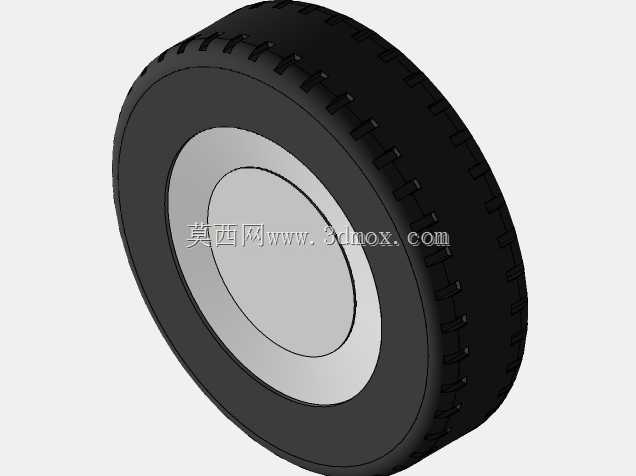

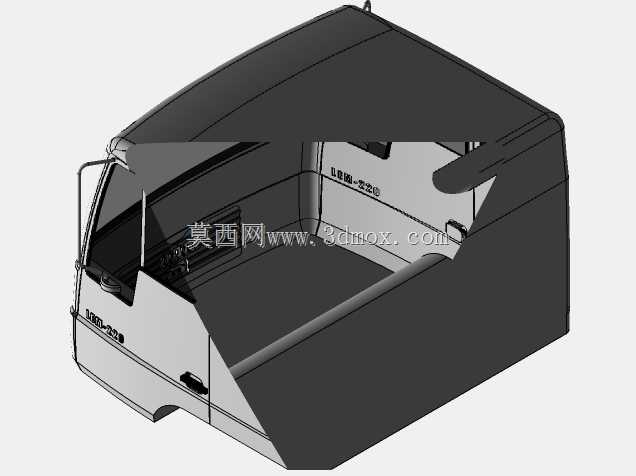

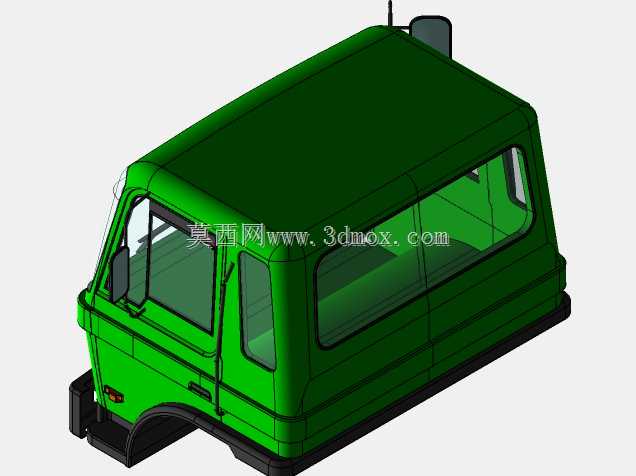

　　但结构强度高、抗冲击能力强，能够承受重载状态下越野路面的大幅颠簸冲击，适合大载重的非铺装路面通行需求。轮胎采用大颗粒越野花纹的重载轮胎，胎壁厚度、胎面宽度均大于普通公路卡车轮胎，建模时还原了胎面的块状花纹结构，这类花纹能够在泥泞、松软路面嵌入地面获得更大抓地力，同时降低轮胎被尖锐碎石扎破的概率。驾驶室部分的建模还原了外摆式后视镜组，包含主后视镜、广角补盲镜多个镜面，满足重载状态下的侧方视野需求，前保险杠采用钢制冲压结构，预留了拖车钩安装位，前部配置组合式大灯、转向灯，满足野外作业的照明需求。从安装边界来看，该底盘的车架采用直通式纵梁结构，纵梁为槽型截面高强度钢冲压成型，横梁采用铆接方式与纵梁连接，这种结构的改装适配性极强，

　　上装部分可以根据使用需求加装货箱、救援设备、工程作业装置、方舱等不同模块，改装时仅需要在上装与车架纵梁之间设计对应的连接支架即可，不需要对底盘主结构进行破坏性改动。动力系统的布置位于驾驶室下方，这种布局方便日常检修时翻转驾驶室即可接触到发动机、变速箱等核心部件，不需要拆解货箱结构，提升野外场景下的维修便利性。进气系统采用高位进气设计，进气口位置高于驾驶室顶部，能够在车辆通过浅滩、扬尘路段时避免吸入积水或大量灰尘，提升发动机在复杂环境下的工作可靠性。转向系统采用循环球式转向结构，相比乘用车常用的齿轮齿条转向，这种结构的承载能力更强，能够承受大尺寸越野轮胎在复杂路面传递的冲击载荷，避免转向机构在重载越野时出现损坏。

　　制动系统采用气压制动方案，匹配鼓式制动器，鼓式制动器的密封性能更好，在泥水、扬尘环境下能够保持稳定的制动性能，同时制动蹄片的磨损寿命更长，适合长距离野外作业的使用需求。建模过程中对底盘的管线布置也做了对应还原，包括制动气管、燃油管路、电线束的走向均沿着车架纵梁内侧布置，通过管卡固定，避免越野过程中管线被飞石击打或被障碍物剐蹭。整车的接近角、离去角、最小离地间隙均按照越野工况设计，前保险杠下缘、后驱动桥下方的离地间隙远大于普通公路卡车，能够避免在通过陡坡、凸起路面时出现托底、磕碰前后保险杠的情况。分动箱带有高低速挡位切换功能，低速挡能够放大发动机输出扭矩，在陡坡攀爬、泥泞路面脱困时提供足够的轮上牵引力，高速挡则满足普通硬化路面的行驶需求，兼顾越野通行能力与公路行驶的燃油经济性。前后驱动桥均带有差速锁结构，当单侧车轮出现打滑时，锁止差速器可以将动力传递至有抓地力的另一侧车轮，提升车辆的脱困能力，这也是越野型卡车区别于普通两驱货运卡车的核心结构特征。
