车厢可卸式拉臂垃圾转运车结构设计

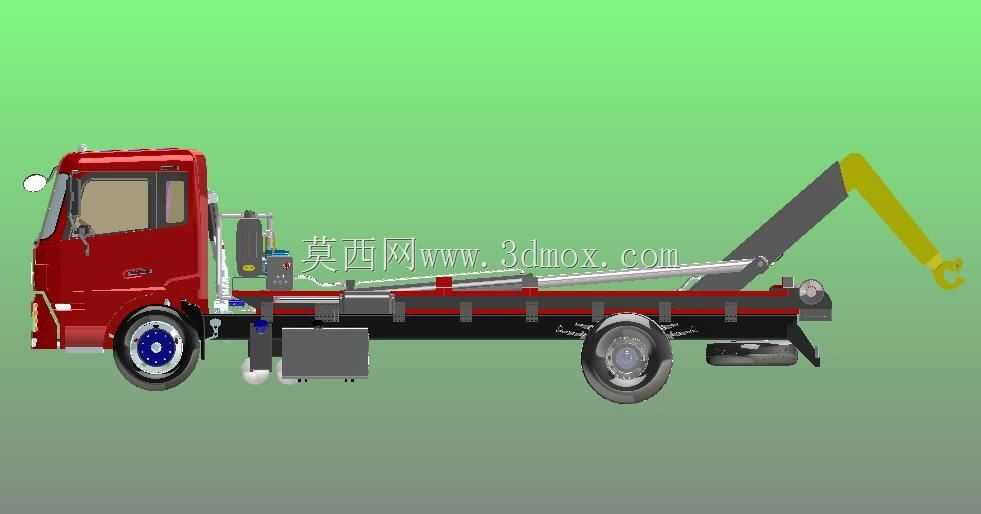

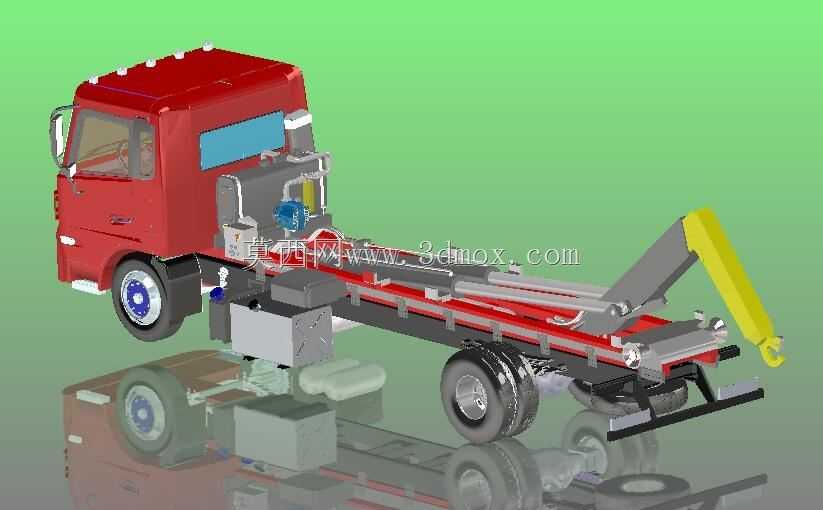

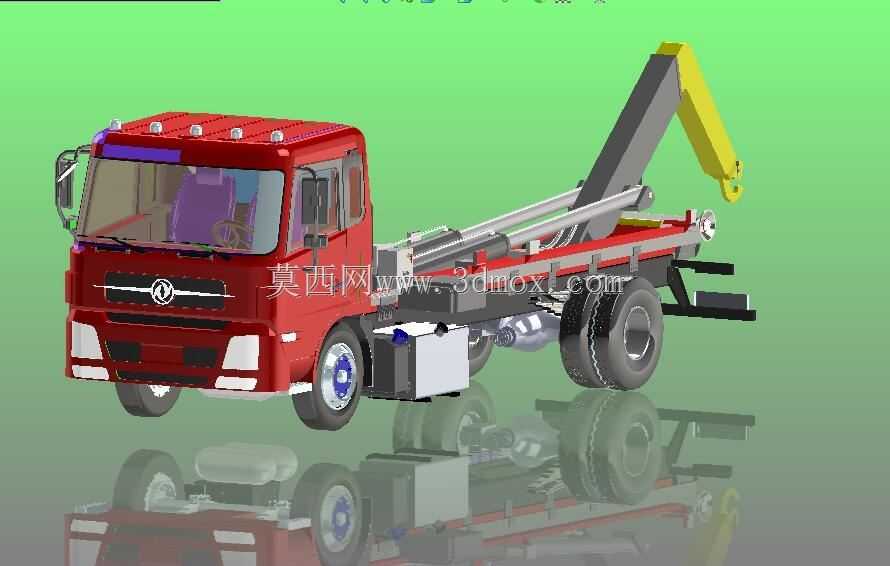

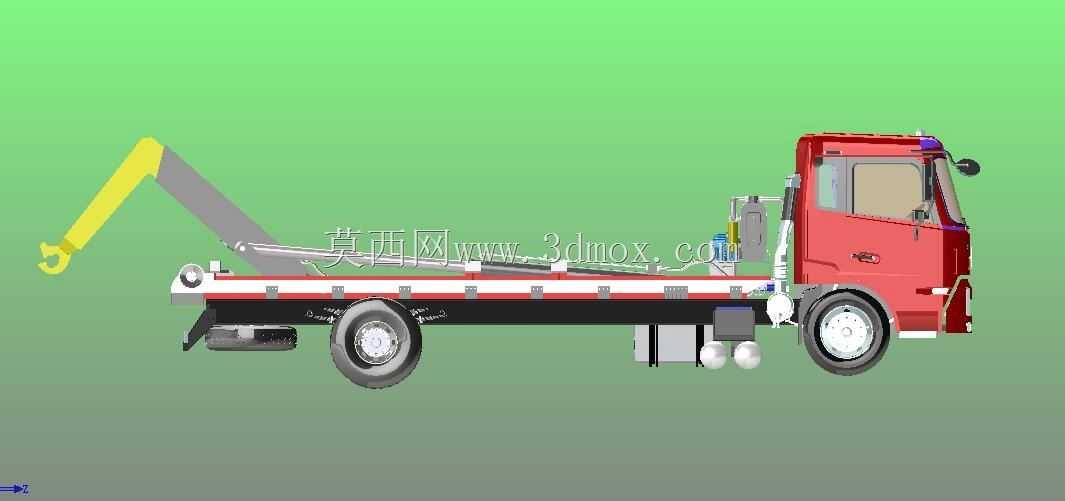

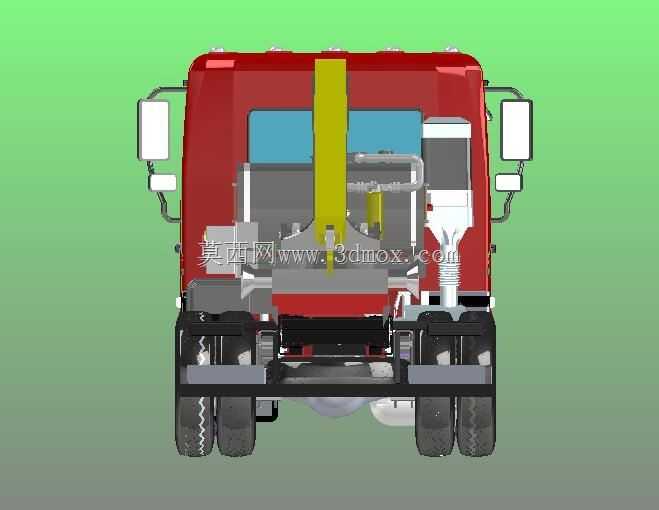

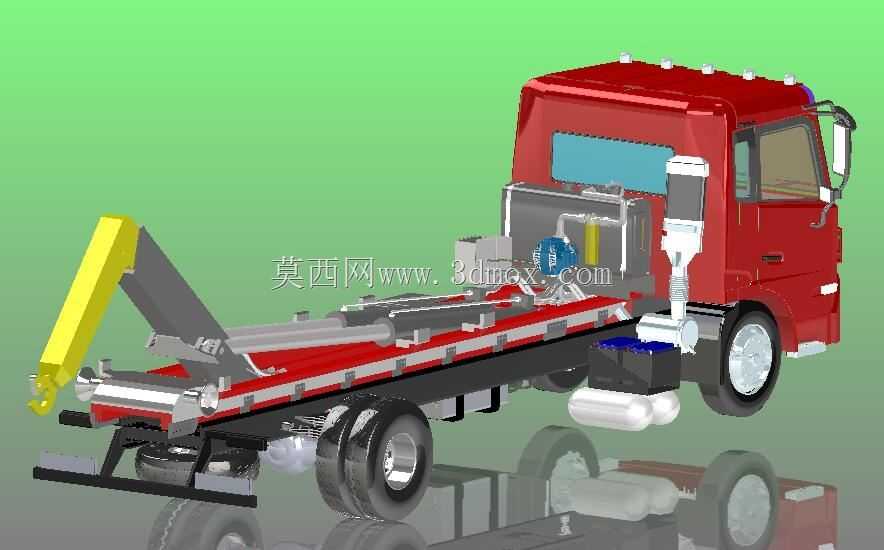

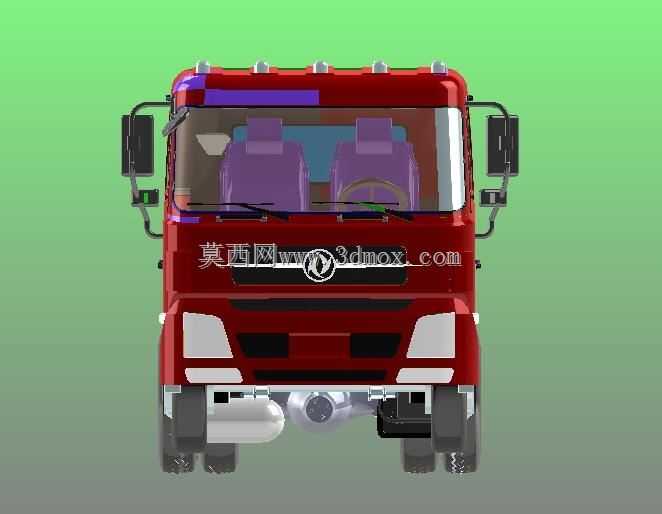

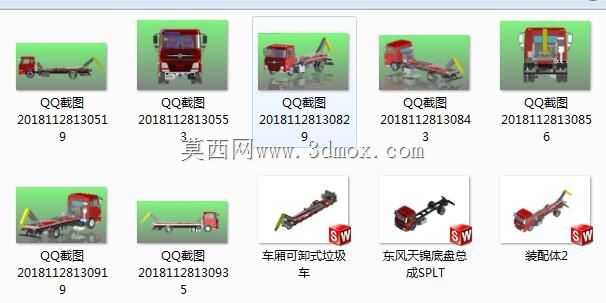

　　这款拉臂式垃圾转运装备的三维结构设计，核心围绕城镇环卫垃圾收转运场景的实际作业需求展开，区别于传统固定厢式垃圾车，其核心功能是通过车架上搭载的拉臂执行机构，实现垃圾箱的自主装卸、倾卸卸料，无需额外吊装设备配合，单车可匹配多个垃圾箱循环作业，大幅压缩垃圾收运环节的等待空耗，适配居民小区、商圈、乡镇集散点等多种垃圾收集场景的作业需求。从结构布局来看，设计阶段优先选用成熟的二类载货卡车底盘作为承载基础，所有上装机构的安装点位完全贴合底盘原有车架的纵梁孔位布局，拉臂机构的铰接支座直接通过高强度螺栓与车架纵梁连接，无需对底盘主承载结构做破坏性改装，保证底盘原有承载性能与行驶可靠性的同时，降低上装装配的工艺难度。

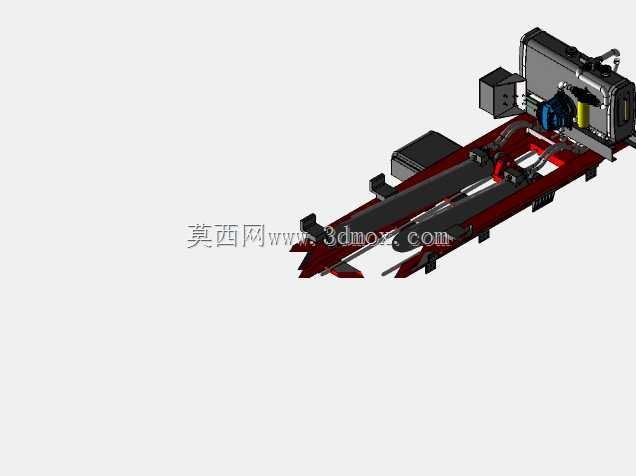

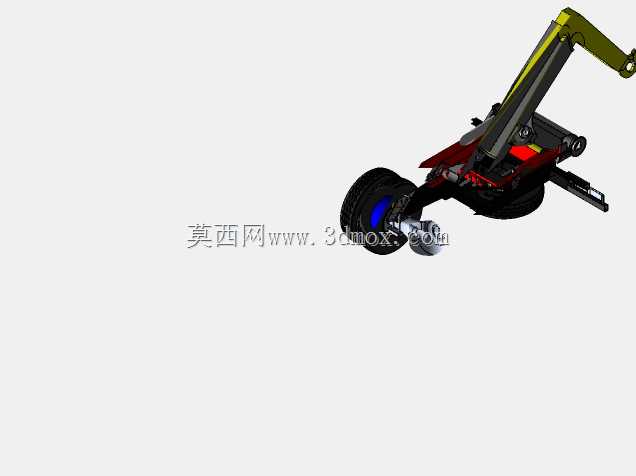

　　拉臂执行机构采用液压驱动的多连杆铰接结构，主臂与副臂的铰接点位置经过反复运动校核，确保拉臂在钩取垃圾箱、举升卸料、回落放置全行程内无运动干涉，同时匹配液压锁止结构，在车辆行驶状态下可将垃圾箱牢牢固定在车架上，避免行驶过程中箱体移位、掉落的安全隐患。液压系统的管路布局沿车架内侧走线，所有管路与车架接触位置都预留了橡胶减震衬套的安装空间，避免车辆行驶过程中管路与金属车架反复摩擦造成破损，液压阀组集中布置在驾驶室后方的防护舱内，既方便日常检修维护，也能避免行驶过程中飞溅的泥水、碎石对阀组造成损伤。在外形尺寸与安装边界的把控上，设计阶段严格遵循道路车辆外廓尺寸的相关限值要求，上装拉臂机构在完全收回状态下，整车宽度不超出底盘驾驶室的最大宽度，

　　整车高度满足城市常见限高路段的通行要求，拉臂的最大钩举行程匹配标准规格的移动式垃圾箱，确保垃圾箱被拉上车架后，箱体底部的定位销能精准落入车架上的定位卡槽内，保证箱体固定的同轴度，避免车辆转弯时箱体出现横向窜动。驾驶室后方预留了液压油箱、液压油泵的安装空间，油泵动力通过底盘变速箱侧取力口输出，无需额外加装独立动力单元，既压缩了上装的整体重量，也降低了动力系统的故障概率。车架尾部设置了可翻转的后支撑滚轮，在拉臂钩取地面垃圾箱时，滚轮可作为箱体滑移的支撑导向，避免箱体底部与车架尾部直接剐蹭，同时在箱体举升卸料时，后支撑结构可分担部分载荷，减少底盘后桥的载荷冲击。设计过程中对拉臂机构的受力工况做了多场景校核，包括满载垃圾箱举升、偏载钩取、

　　卸料倾翻等极限工况，所有铰接点的销轴都选用高强度合金材质，铰接位置预留润滑脂加注通道，方便日常运维时的润滑保养，减少铰接部位的磨损量，延长机构整体使用寿命。不同于压缩式垃圾车的复杂压缩机构，这款拉臂车的结构设计更侧重通用性与可靠性，上装机构没有冗余的复杂结构，日常作业过程中操作人员仅需在驾驶室内操作多路阀手柄，即可完成全部装卸卸料动作，作业效率远高于传统人工装卸的垃圾收运车辆，同时拉臂机构的模块化设计，也方便后期根据不同的垃圾收运需求，匹配不同容积、不同功能的垃圾箱，比如可搭配密闭式生活垃圾箱、建筑垃圾箱、餐厨垃圾箱等，实现一车多用的功能，大幅提升车辆的利用率，降低环卫运营的设备投入成本。在细节结构处理上，所有外露的结构件都做了圆角过渡处理，避免作业过程中尖锐棱角对操作人员造成磕碰伤害，车架两侧的防护栏完全覆盖上装机构的侧面外露运动部件，既满足车辆安全防护的规范要求，也能避免行驶过程中行人、非机动车意外接触运动部件造成安全事故。
