多轴臂架式混凝土输送泵车结构设计

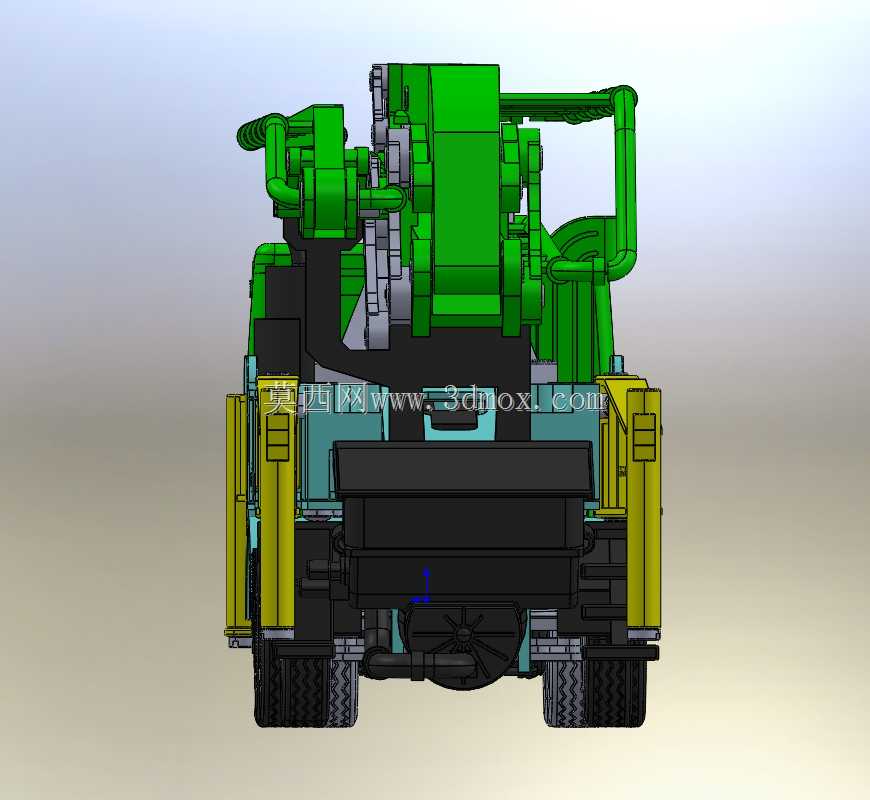

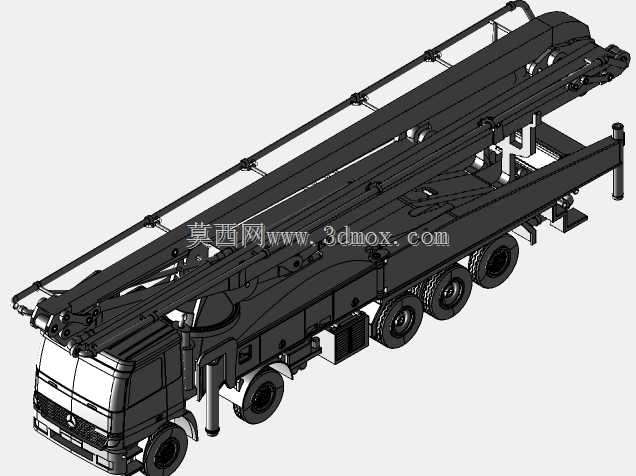

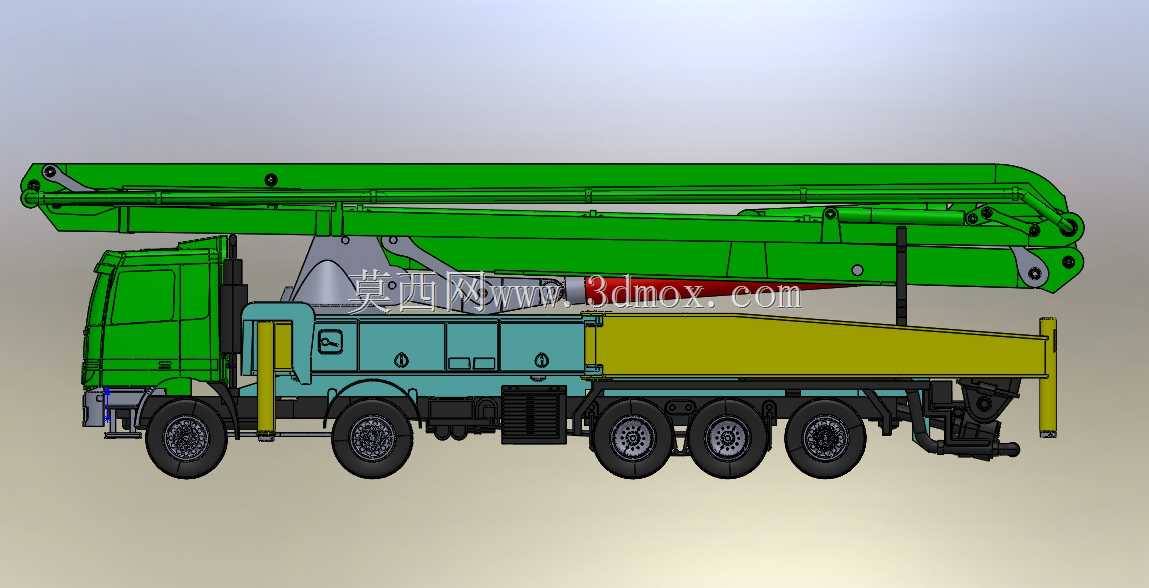

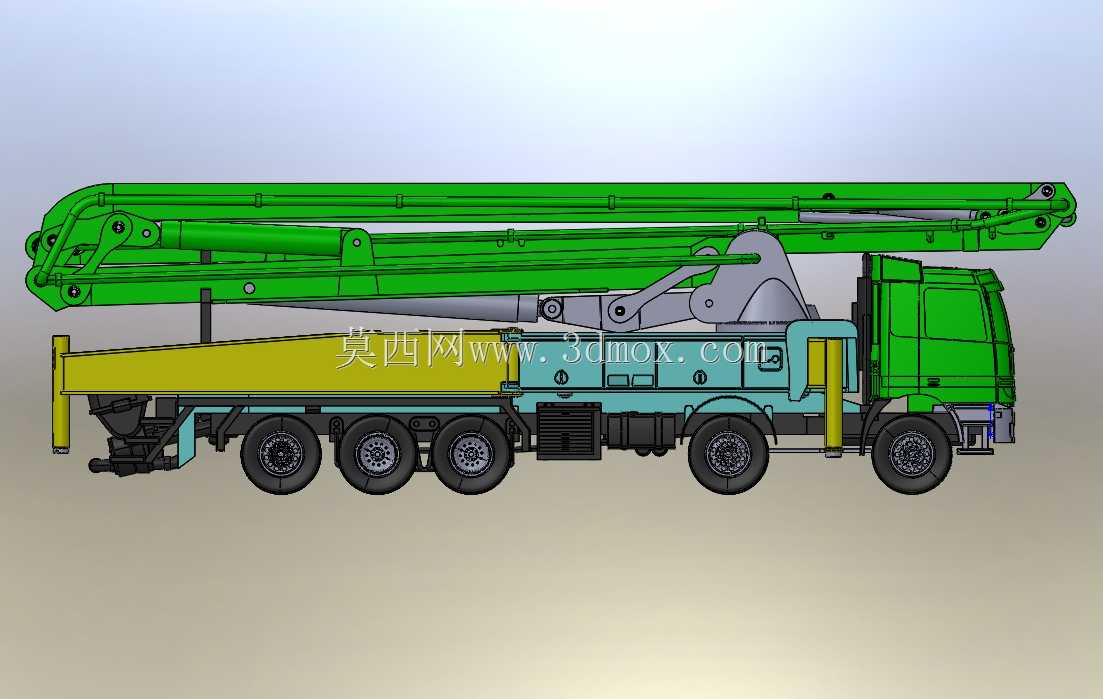

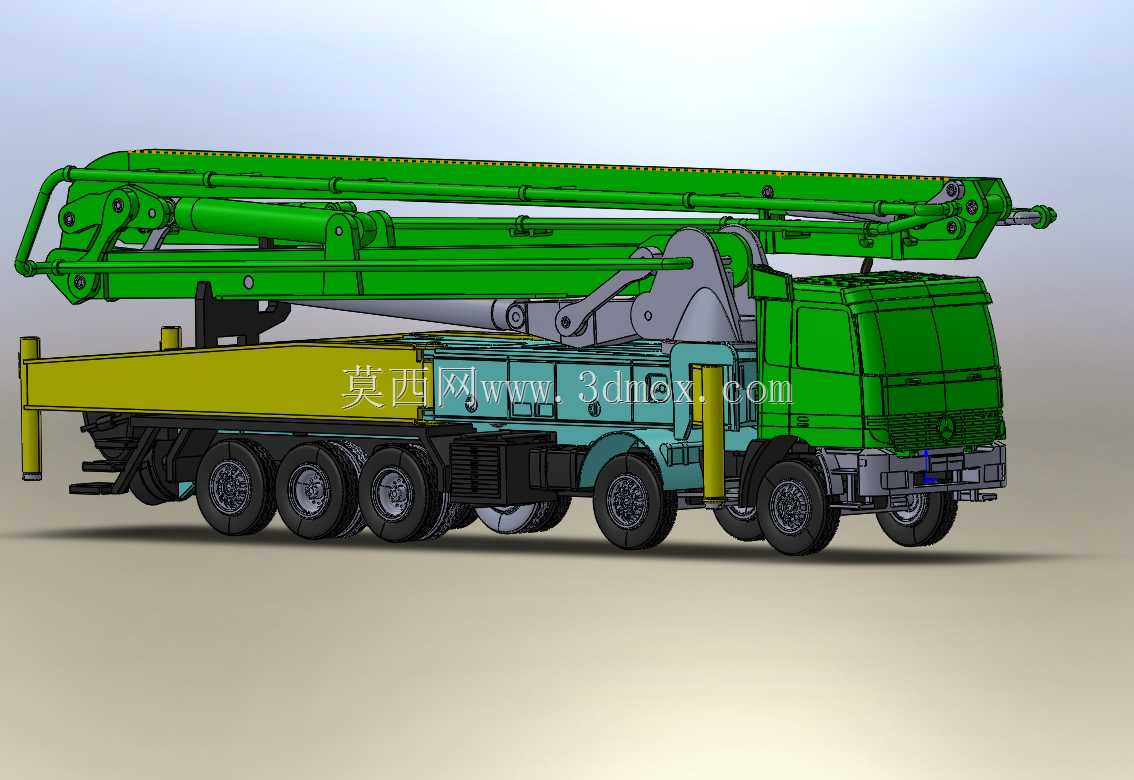

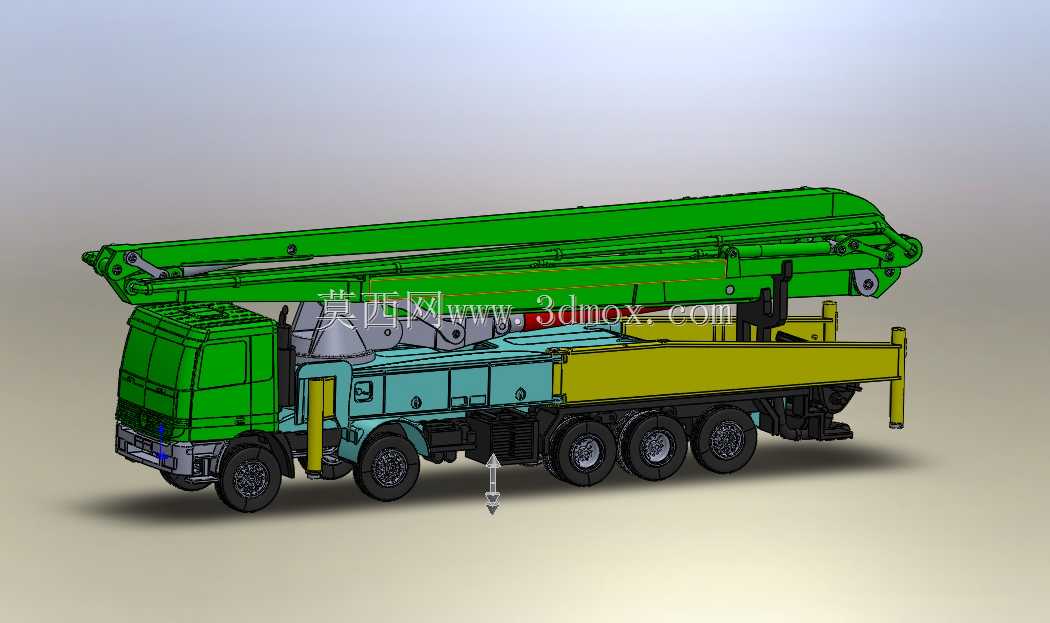

　　这款多轴臂架式混凝土输送泵车的三维结构设计，完全围绕商混浇筑现场的实际作业痛点展开，在建模阶段就充分考虑了不同施工场景的通过性与作业边界。整车采用五轴重载底盘布局，在建模时对轴距、轮距以及转向轮转角都做了参数化约束，既满足城市道路通行的外廓尺寸要求，也能在狭窄的工地临时便道完成转向调位，避免常规长臂架泵车进场难的问题。上装部分的核心是多节折叠臂架结构，建模时对每节臂的铰接点位置、折叠收放轨迹都做了运动干涉校验，臂架完全收拢时能贴合车身侧面与顶部布置，不会超出底盘外廓边界，保证行驶状态的通过性；臂架展开后可覆盖不同水平距离与垂直高度的浇筑点位，无需反复挪动车辆就能完成大面域的混凝土输送作业。

　　臂架末端连接的输送管沿臂架走向做了固定卡扣的结构设计，每段管路的转弯半径都符合混凝土泵送的阻力要求，避免堵管风险，同时管路快换接头的结构也在模型中做了细节还原，方便现场磨损后快速更换。泵体集成布置在底盘中部的副车架上，建模时对料斗、泵送缸、摆阀的位置做了重心匹配，保证臂架全伸作业时整车的稳定性，支腿结构采用前后摆动式展开设计，每个支腿的伸出长度、支撑盘尺寸都对应不同作业幅度下的载荷要求，在模型中预留了支腿与副车架的铰接安装位，可直接导出工程图用于生产校验。底盘部分的动力传动路线、驾驶室结构、轮胎与悬架的装配关系都做了1:1的结构还原，副车架与底盘大梁的连接点位置完全匹配通用重载卡车底盘的安装孔位，

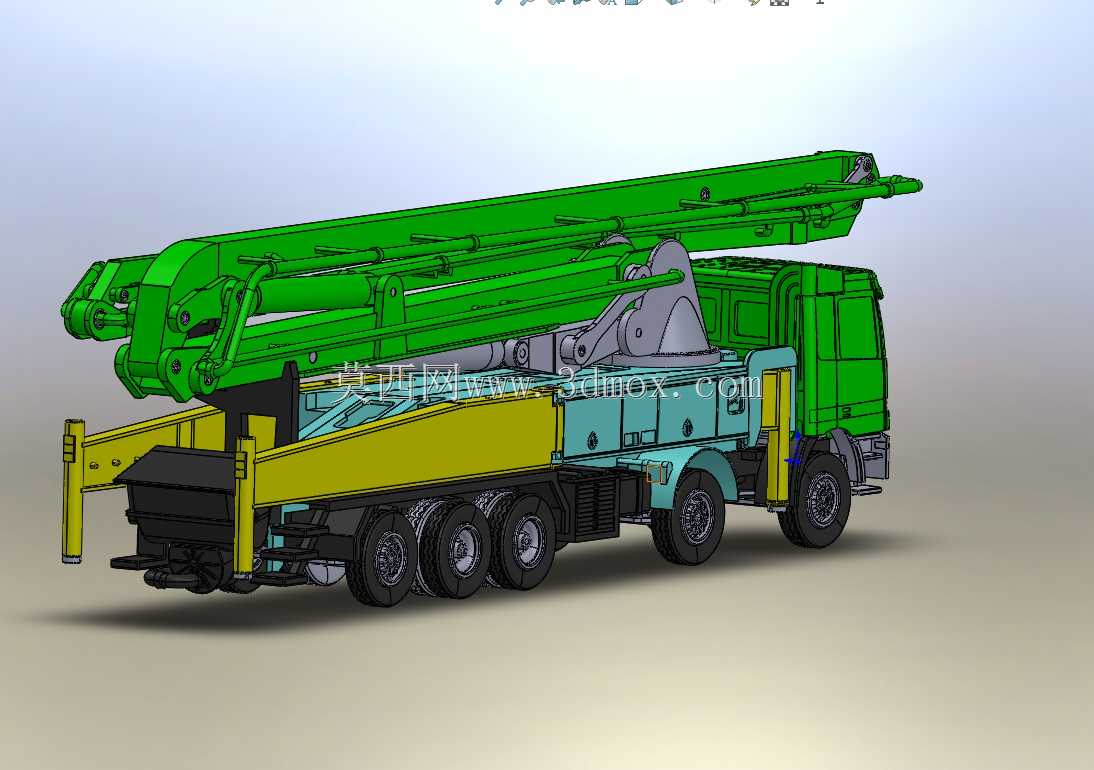

　　不需要对底盘做额外改装就能完成上装装配。料斗位置设置了搅拌与格栅防护结构，可避免大粒径骨料进入泵送缸造成卡滞，液压管路沿副车架与臂架内侧布置，在模型中预留了管夹安装位，避免臂架收放过程中挤压管路。这款模型的结构细节可直接用于臂架结构受力仿真、作业范围校核、改装方案验证等场景，能帮助结构设计人员快速完成泵车的方案迭代，减少实物试制阶段的干涉问题与装配误差。
