六驱重型越野牵引卡车结构设计

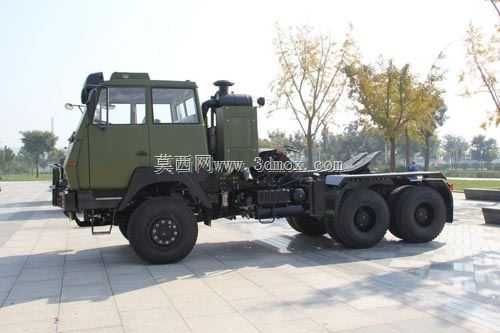

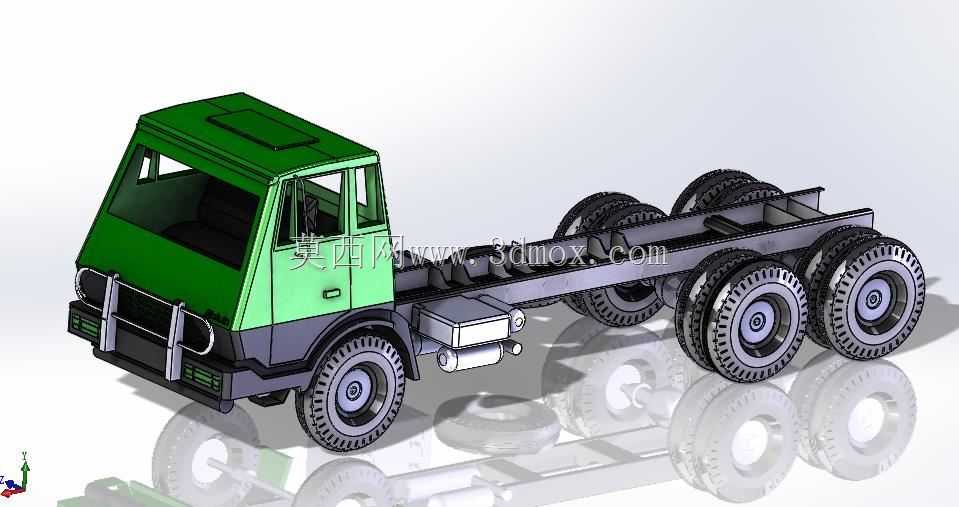

　　这款六驱重型越野牵引卡车的三维结构设计，核心面向非铺装路面重载牵引作业场景，覆盖野外工程物资转运、林区原木拖运、矿区设备移位、复杂地形应急救援等多类对车辆通过性有严苛要求的作业领域。区别于公路牵引车型，该车型从底盘架构阶段就针对非铺装路面的大起伏、松软路基、陡坡、涉水等复杂工况做了定向适配，整体采用6×6全轮驱动布局，三根驱动桥均配备差速锁止机构，可在单轮或多轮失去附着力时将动力传递至有抓地力的车轮，避免常规两驱或部分驱车型在泥泞、沙地、冰雪路面出现的动力空转陷车问题。

　　从功能特性来看，该车型作为牵引车头，后部预留了标准牵引鞍座安装位，可适配不同吨位的半挂拖台，同时车架尾部预留了多组液压接口与电气取力接口，可匹配带液压自卸功能的挂车、工程作业挂具等拓展装备，满足不同作业场景的挂载需求。驾驶室采用平头双排结构设计，前排设置主副驾驶位，后排可容纳3-4名随乘作业人员，驾驶室本体采用加强筋冲压结构，前挡风玻璃为大倾角分体式设计，兼顾视野范围与结构抗冲击能力，车顶预留了警示灯、防空灯的安装基座，进气系统采用高位进气布局，进气口延伸至驾驶室后上方，可满足1.2米深度涉水工况下的发动机进气需求，避免涉水时水液进入气缸造成发动机损坏。

　　设计过程中，首先对整车轴荷分配做了多轮仿真校核，空载状态下前桥轴荷占比控制在32%，中后桥轴荷均匀分配，满载牵引状态下轴荷偏移量控制在15%以内，避免大坡度行驶时出现轴荷转移导致的转向失控或驱动轮附着力不足问题。悬架系统采用钢板弹簧搭配液压减震筒的结构，前桥钢板弹簧长度达到1.6米，可提供更大的悬架行程，在通过交叉轴、炮弹坑等复杂路面时，车轮可最大程度贴合地面，减少悬空概率；中后桥采用平衡悬架结构，可在单侧车轮抬升时将载荷均匀分配至另一侧车轮，避免单桥载荷过载导致的桥壳变形或钢板弹簧断裂问题。

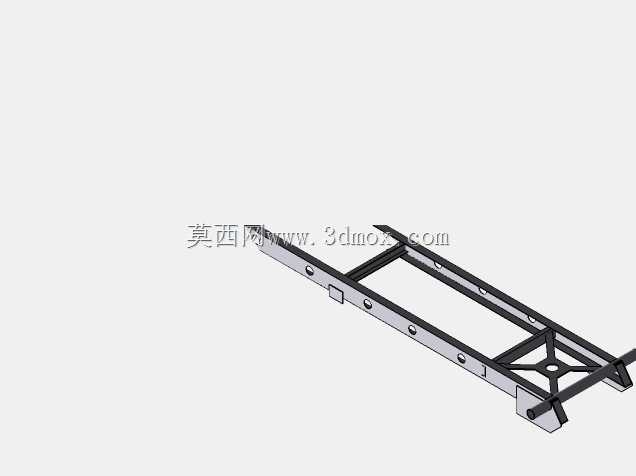

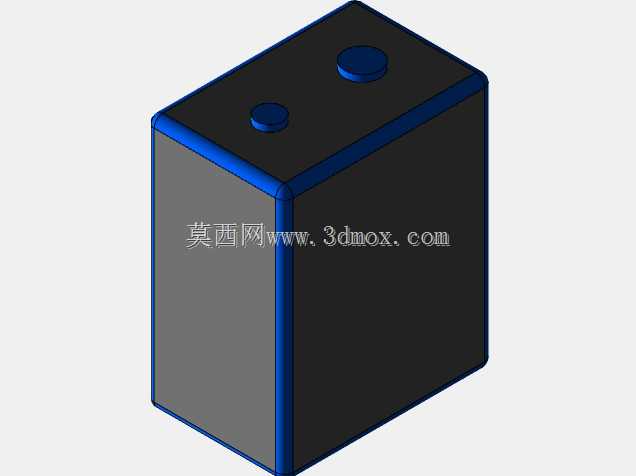

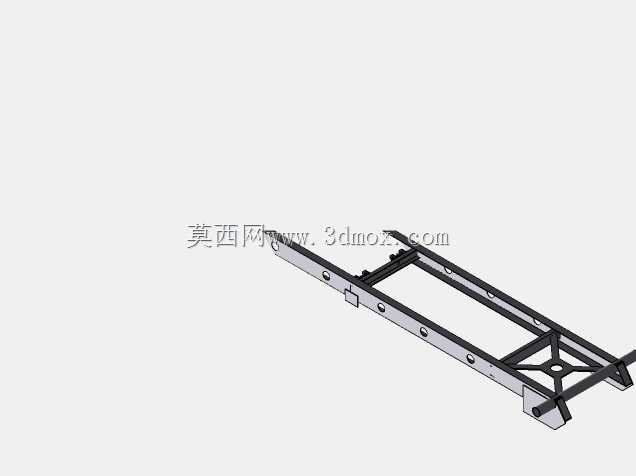

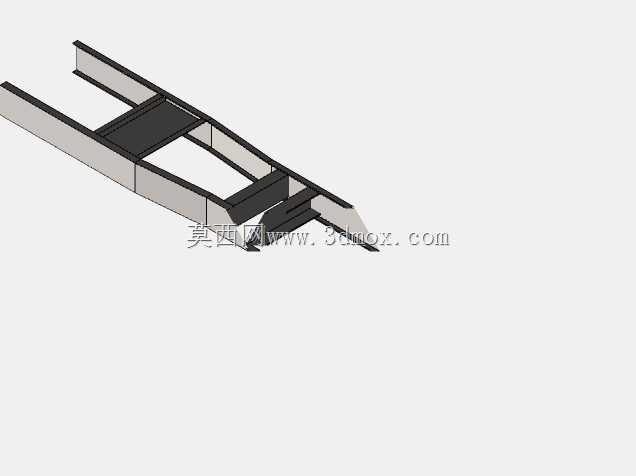

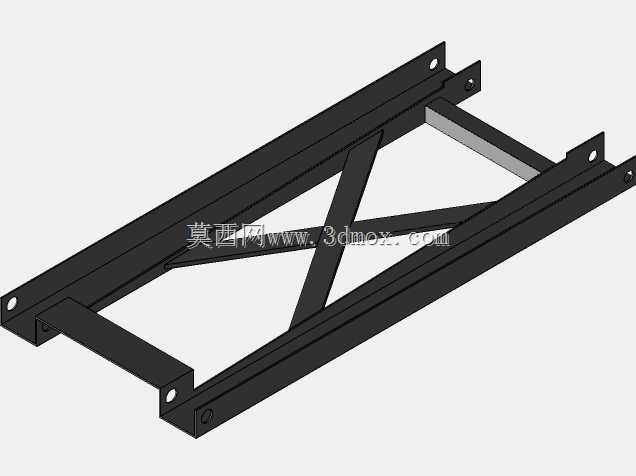

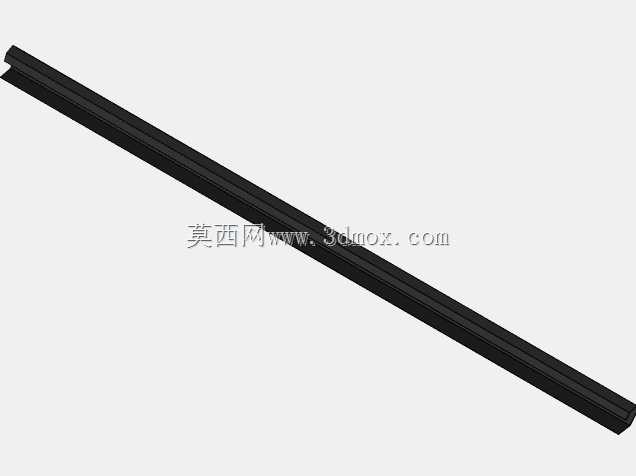

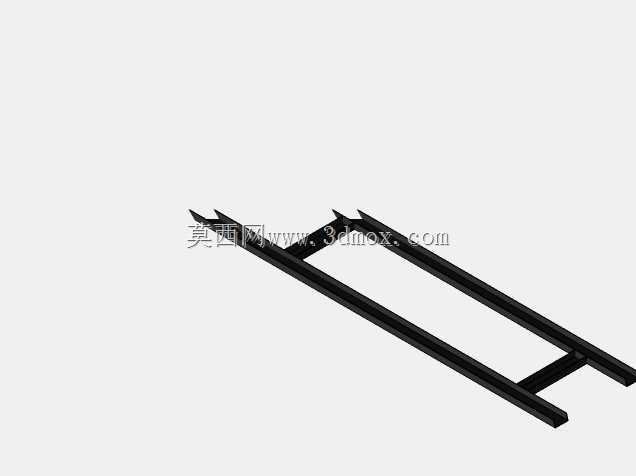

　　外形尺寸方面，整车长度控制在7.2米，宽度2.5米，高度3.1米，满足常规道路运输的外廓尺寸限值，最小离地间隙达到380mm，接近角38度，离去角32度，纵向通过角26度，可顺利通过坡度不超过60%的陡坡，以及高度不超过300mm的垂直障碍。车架采用双层冲压大梁结构，大梁截面高度达到320mm，翼面宽度100mm，材料选用高强度低合金钢材，屈服强度不低于510MPa，可承受满载牵引时的纵向冲击力与非铺装路面行驶时的扭转力矩，车架上预留了多组标准化安装孔位，可直接加装燃油箱、液压油箱、储气筒、蓄电池组、工具箱等附属部件，无需额外焊接支架，减少后期改装对车架结构强度的破坏。

　　动力舱布置在驾驶室下方与后部区域，发动机采用纵置布局，匹配带高低速分动箱的手动变速器，分动箱低速档传动比达到2.4:1，可在低速重载牵引时提供足够的轮边扭矩，最大轮边扭矩可达到18000N·m，满足重载爬坡时的动力需求。制动系统采用气压制动回路，双回路设计可在单回路失效时保留一半的制动能力，所有车轮均配备鼓式制动器，制动鼓直径达到420mm，配合发动机排气制动功能，可在长下坡路段减少行车制动器的使用频率，避免制动过热导致的制动效能衰减。轮胎选用12.00R20规格的越野花纹轮胎，胎面花纹深度达到25mm，可在松软路面提供足够的抓地力，同时轮胎配备中央充放气系统接口，可根据路面情况实时调整轮胎气压，在沙地、泥泞路面降低胎压增大接地面积，在公路行驶时升高胎压降低滚动阻力。

　　细节设计上，驾驶室前部设置了重型防撞保险杠，保险杠厚度达到8mm，可承受5km/h速度下的正面碰撞不发生明显变形，保险杠上预留了绞盘安装位，可加装10吨级液压绞盘，实现自救或对其他被困车辆的救援作业。车辆两侧设置了宽体脚踏板与防滑扶手，方便人员上下驾驶室，脚踏板采用镂空防滑设计，可在泥泞、积雪环境下避免人员滑倒。排气系统采用侧置布局，排气口朝向车身侧下方，避免排气高温对后方挂载设备造成影响，同时排气系统配备制动蝶阀，与排气制动功能联动。所有电气线路均采用防水接插件，防护等级达到IP67，可在暴雨、涉水、多尘环境下保证电气系统的连接可靠性，避免线路短路或接触不良导致的故障。
