内燃机用SURESH铸造活塞结构设计

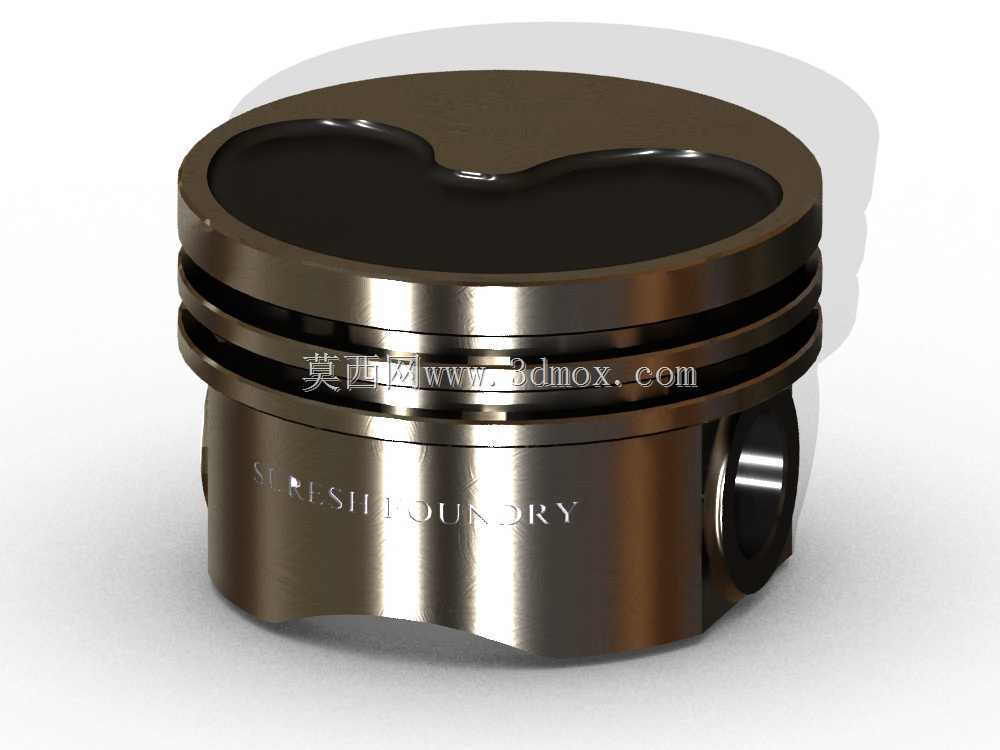

　　在往复式内燃机的核心运动组件中，活塞是直接参与能量转换的关键零件，其结构设计合理性直接决定发动机的动力输出效率、运行可靠性与使用寿命。这款铸造活塞的设计完全围绕内燃机实际工况展开，首先从顶部燃烧室结构来看，采用了偏心凹坑型燃烧室轮廓，这种轮廓并非随意造型，而是匹配特定排量汽油机的进气涡流组织需求，在压缩行程末期能引导混合气形成更合理的浓度分层，配合火花塞点火位置实现更充分的燃烧，减少爆震倾向。活塞头部的三道环槽结构是经过受力与热负荷校核的，最上方的环槽用于安装气环，承担密封燃烧室高压燃气的作用，防止燃气下窜至曲轴箱，下方两道环槽分别安装第二道气环与油环，油环的作用是刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳，

　　环槽的宽度与深度公差控制严格，既要保证活塞环能在槽内自由浮动适配缸壁形变，又要避免环槽间隙过大造成泵油效应。活塞裙部的型线设计采用了中凸变椭圆结构，这是因为活塞在工作状态下会受到热膨胀与侧推力的双重作用，冷态下裙部并非正圆形，而是在活塞销孔轴线方向尺寸略短，垂直于销孔方向尺寸略长，当发动机达到工作温度时，裙部受热膨胀后能趋近正圆，保证与气缸壁的贴合面积均匀，避免局部应力集中造成拉缸故障。活塞销孔的位置经过偏心设计，偏移量控制在合理范围内，目的是在活塞越过上止点切换受力侧时，减小活塞对气缸壁的敲击噪声，提升发动机运转平顺性，销孔内部的粗糙度与圆柱度要求极高，需要与活塞销实现高精度间隙配合，保证活塞销能在孔内自由转动同时不出现过大旷量。

　　活塞本体采用铸造铝合金材质，相比钢制活塞拥有更轻的往复质量，能有效降低曲轴连杆机构的往复惯性力，提升发动机高转速工况下的响应速度，同时铝合金的导热性能优异，能快速将顶部吸收的燃烧热量通过活塞环传递给气缸壁，再通过冷却系统带走，避免活塞顶部温度过高造成材料强度下降。裙部表面的铸造标识区域是零件的溯源标识区，用于标注生产批次、材质牌号与配套机型信息，方便装配过程中的零件核对与后续售后维修的配件匹配。从安装边界来看，这款活塞的外径尺寸匹配对应缸径的气缸套，总长度需要满足活塞运行到下止点时，活塞裙部不会脱出气缸套下端面，同时在上止点时活塞顶部不会与气门发生碰撞，

　　环槽的轴向位置需要与缸套的气口位置（针对二冲程机型）或者配气机构的运动边界完全匹配，活塞销孔的内径与连杆小头的衬套内径尺寸一致，通过活塞销实现活塞与连杆的铰接，将燃烧产生的气体压力传递给连杆，再转化为曲轴的旋转扭矩。在实际应用场景中，这类活塞广泛适配小排量通用汽油机、摩托车发动机以及小型农用动力机械，在设计建模过程中需要重点考虑热变形补偿、受力分布均匀性以及运动干涉校验，每一处曲面轮廓与尺寸公差都对应着实际工况下的性能需求，比如顶部凹坑的深度与轮廓曲率直接影响压缩比大小，环槽的位置精度影响密封效果与机油消耗水平，裙部的型线参数直接决定发动机的磨合周期与运行噪声水平。建模过程中需要对活塞的壁厚进行均匀化处理，避免局部壁厚过厚造成热应力集中，同时在销孔座位置设置加强筋结构，提升活塞承受燃气爆发压力时的结构强度，防止销孔座在高负荷下出现开裂故障。
