涉水作业用凸轮式敲击执行机构设计

　　这款凸轮敲击执行机构的核心应用场景集中在涉水作业工况下的周期性敲击作业，比如水下构件附着物清理、浅水区施工的点位振实、涉水设备检修时的锈蚀层震落等场景，这类场景对执行机构的防水侵入性能、往复动作的可靠性有明确要求，不能采用常规气动、电动执行器直接暴露在水环境中，因此采用纯机械凸轮传动的结构形式，从根源上规避电气元件密封失效的风险。

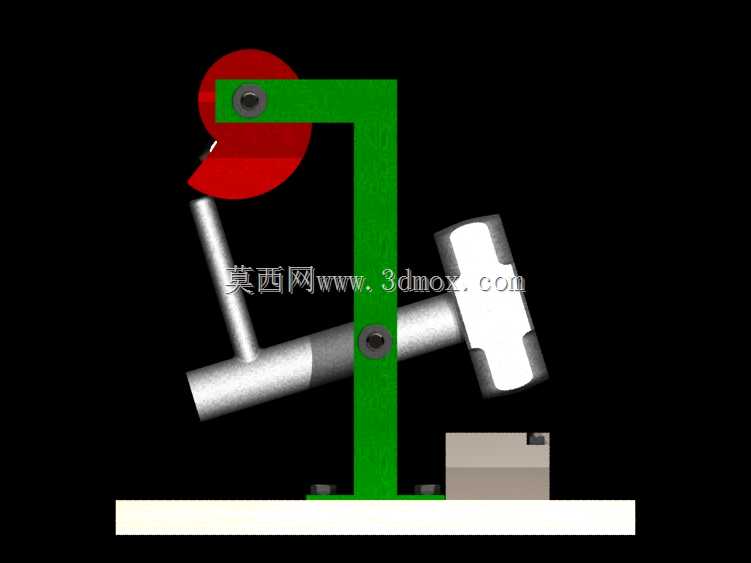

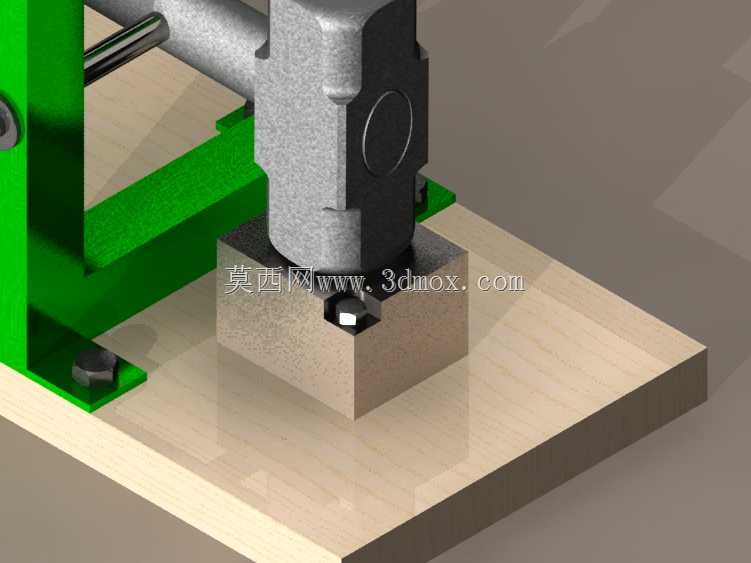

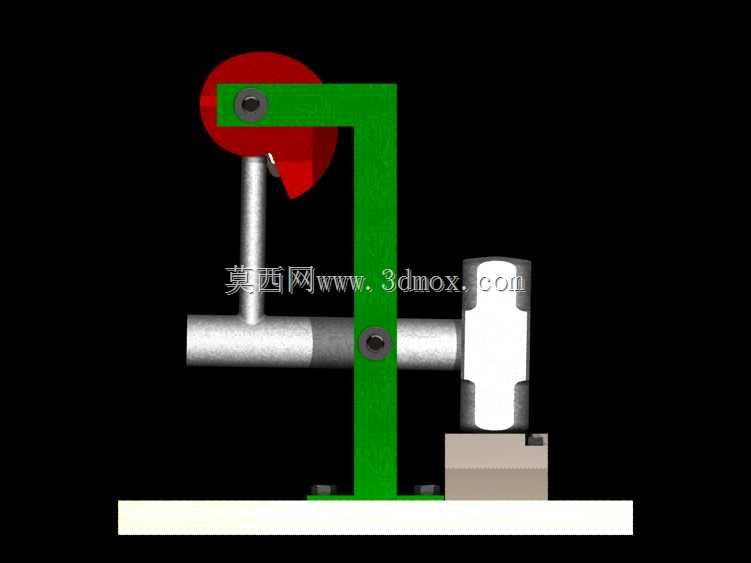

　　从功能特性来看，该机构通过凸轮的连续回转运动，将动力输入轴的旋转动作转化为竖直布置的锤杆的直线往复敲击动作，凸轮轮廓采用等速运动曲线修正设计，在抬升阶段保证锤杆平稳上行，避免刚性冲击带来的机架振动，在回落段预留足够的空程距离，让锤杆依靠自重完成敲击动作，既保证敲击力度的稳定性，又能减少凸轮与锤杆接触端面的磨损。锤杆下端设置可更换的硬质合金敲击头，可根据作业对象的硬度差异更换不同端面形状的锤头，适配平面敲击、点位振击等不同作业需求。

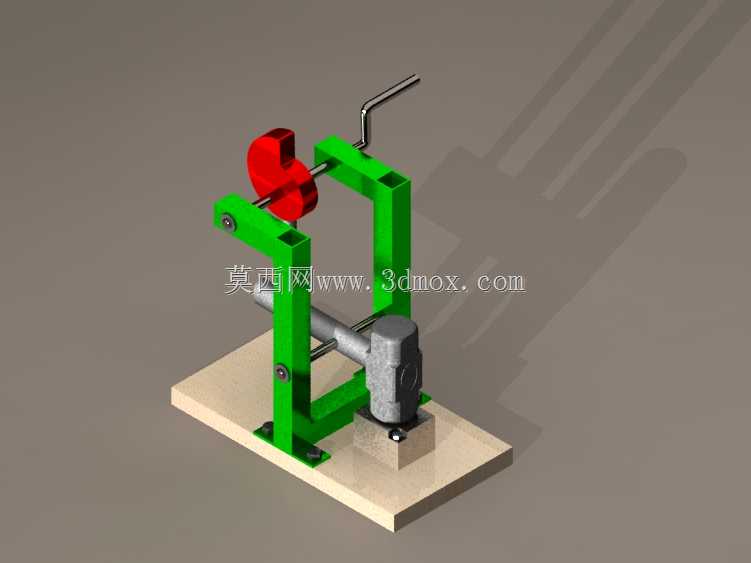

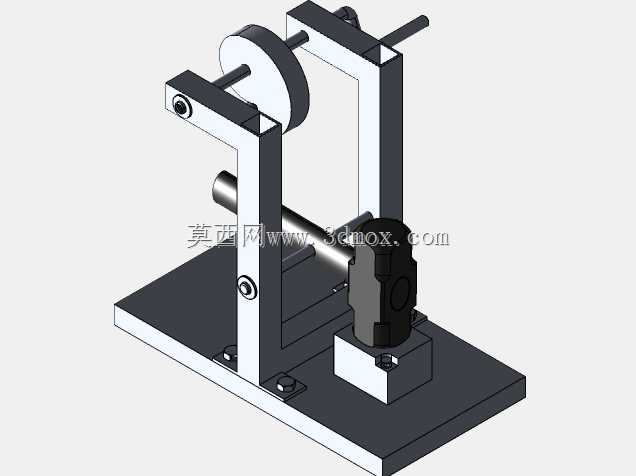

　　设计思路上，整体采用立式L型机架作为承载主体，机架采用一体折弯成型的金属板材加工，两个安装支点分别固定凸轮转轴与锤杆导向套，保证两个运动副的位置度公差控制在0.05mm以内，避免锤杆运动过程中出现卡滞。凸轮转轴水平贯穿机架立板，一端预留动力输入接口，可外接防水电机或者手动摇柄，适配有动力供电与无供电的野外涉水作业场景。锤杆的导向套采用自润滑铜套材质，无需频繁加注润滑脂即可在水环境下长期工作，铜套与机架立板采用过盈配合装配，防止长期敲击震动导致导向套移位。机架底部设置平直安装底板，底板上预留四个对称布置的安装孔，可通过螺栓将整个机构固定在作业平台或者移动小车上，安装时需要保证锤杆的运动方向与作业面垂直，避免敲击时出现侧向分力导致锤杆弯曲变形。

　　外形尺寸与安装边界方面，整个机构的横向占用空间集中在动力输入轴一侧，纵向高度以凸轮的最大回转半径为设计上限，锤杆的最大伸出长度可根据作业深度调整，调整时只需松开导向套上的紧定螺钉，上下移动锤杆到合适位置后锁紧即可，调整范围覆盖0到120mm的作业距离。安装时需要预留凸轮旋转的安全空间，凸轮外轮廓与机架立板之间预留3mm的间隙，避免加工误差导致凸轮旋转时与机架发生剐蹭，同时在凸轮与锤杆的接触位置设置可拆卸的耐磨垫片，磨损后只需更换垫片即可，无需更换整个凸轮或者锤杆，降低后期维护成本。

　　在涉水适配设计上，所有金属构件均采用防锈材质或者做表面防腐处理，运动副之间的间隙控制在合理范围，既保证运动顺畅，又能减少水中泥沙进入运动副造成的磨粒磨损，机构整体没有外露的电气线路，可长期浸没在浅水环境中工作，不会出现漏电、密封失效等问题。实际作业时，动力输入轴的转速控制在30到60转每分钟，对应每分钟30到60次的敲击频率，可根据作业对象的材质调整输入转速，比如清理硬质附着物时可适当降低转速增加单次敲击力度，振实松散物料时可提高转速增加敲击频率。
