曲柄连杆式导向钢锯切割设备结构

　　在小型机修工位、五金加工散户的日常下料场景里，手动钢锯始终是小批量金属料件切割的常用工具，但纯手动操作需要操作人员持续施加下压力同时做往复推拉动作，单根直径20mm的圆钢切割往往需要数分钟，长时间作业下腕部、肩部劳损概率极高，且手动进给的压力不稳定很容易出现锯条崩齿、切面倾斜的问题。这套导向钢锯结构正是针对这类小批量、低频次下料场景做的优化设计，核心是通过曲柄连杆机构将手动或者低速动力输入的旋转运动转化为锯弓的稳定往复直线运动，同时依托底座的导向结构保证锯切路径的垂直度，降低操作人员的施力负担。

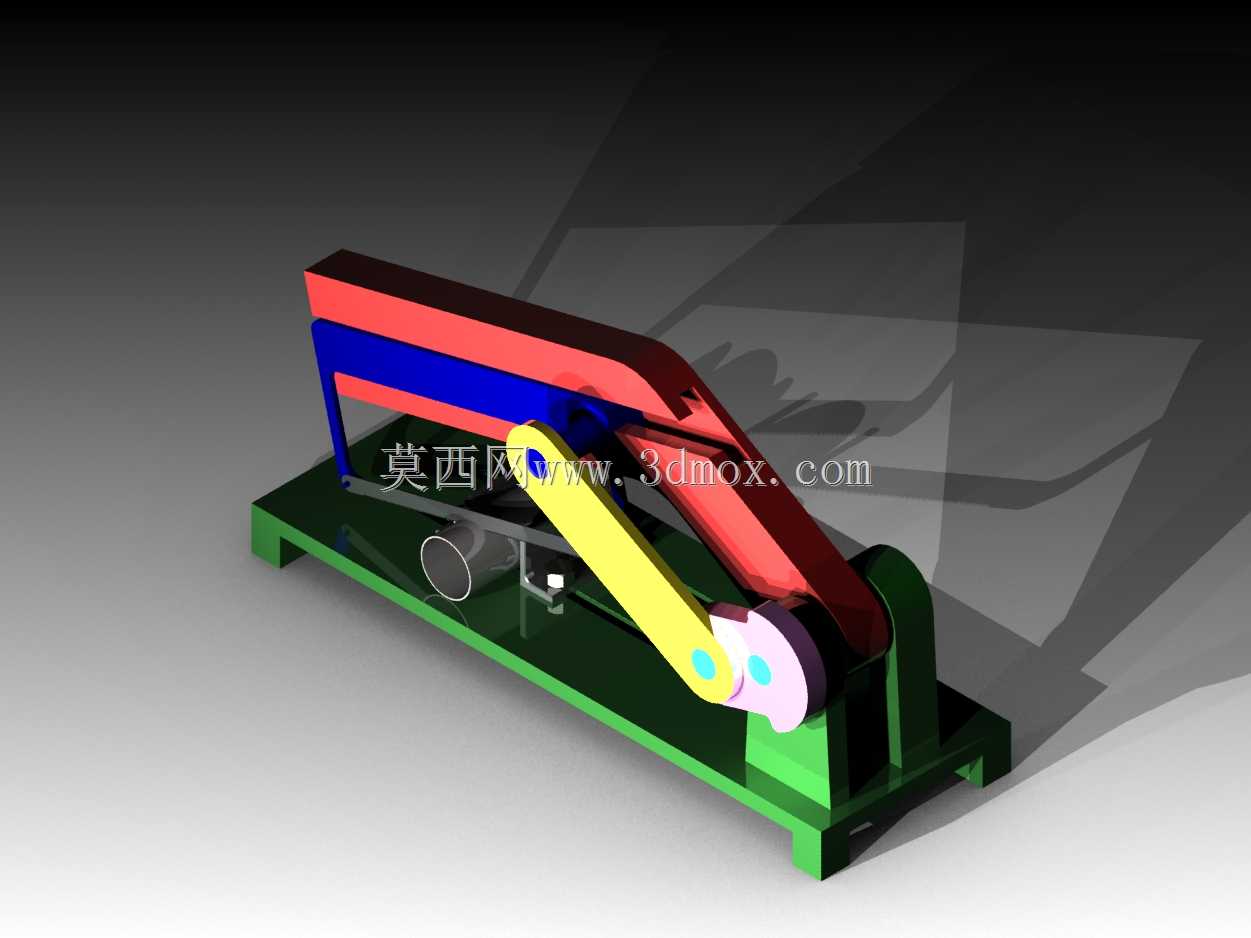

　　从结构布局来看，整套装置采用卧式落地安装形式，底部为一体化铸造或者钢板焊接的槽型底座，底座长度方向预留了工件装夹的工位空间，前端设置可调节的工件挡块与快速压头，能够适配直径6mm到40mm范围内的圆钢、扁钢、小型角铁等型材的装夹固定，底座底部预留四个M10的地脚安装孔，既可以直接通过膨胀螺栓固定在水泥工位台上，也可以加装减震橡胶垫放置在木质工作台面，安装边界的总宽度不超过300mm，长度控制在450mm左右，不会占用过多工位空间，适配多数小型加工门店的工位尺寸。

　　锯弓部分采用了和普通手用钢锯通用的锯条安装接口，支持市面上常规的300mm长度手用钢锯条，锯弓两侧的张紧结构保留了手动调节的旋钮，操作人员可以根据锯切的材料硬度调整锯条张紧力，避免锯条过松跑偏或者过紧断裂。驱动部分的曲柄轮安装在底座后侧的立式支撑座上，曲柄销的偏心距经过反复校核，最终确定为锯条往复行程的一半，也就是60mm的往复行程，这个行程既能够保证锯切过程中锯条的有效切削长度覆盖常见型材的截面尺寸，又不会因为行程过大导致机构运行时的惯性冲击过大。连接曲柄轮和锯弓的连杆采用两端带铰接孔的板式结构，铰接位置镶嵌了自润滑铜套，不需要频繁加注润滑油就能保证长时间运行的灵活性，减少日常维护的工作量。

　　导向结构是这套装置区别于普通手动钢锯的核心设计，锯弓的两侧分别和底座上的两个立式导向槽配合，导向槽内镶嵌了耐磨的尼龙滑块，锯弓往复运动时全程被导向槽约束，不会出现左右偏摆的情况，这就保证了锯切面的平面度，不需要后续二次打磨修平就能满足多数小零件的下料尺寸要求。操作人员只需要在锯弓的手柄位置施加稳定的下压力，不需要兼顾推拉锯弓的动作，相比纯手动钢锯能够减少六成以上的操作体力消耗，单根同规格圆钢的切割时间能够缩短一半左右，而且因为锯条运行路径稳定，锯条的使用寿命也能提升近三成，减少了频繁更换锯条的耗材成本。

　　在设计过程中特意做了运动干涉校核，当曲柄轮运转到上下止点位置时，锯弓的运动不会和底座、工件装夹结构发生碰撞，同时在曲柄轮的外侧预留了动力输入接口，既可以直接加装手轮做手动驱动，也可以连接小型减速电机做半自动的低速锯切，不需要对主体结构做大幅改动就能实现功能拓展。整套结构的所有外露部件都做了圆角处理，没有尖锐的突出棱角，避免操作人员作业时被刮蹭受伤，锯条的外侧预留了安装透明防护挡板的安装位，能够阻挡锯切过程中产生的高温铁屑飞溅，提升作业过程的安全性。

　　从实际使用的适配场景来看，这套结构除了常规的金属型材下料，还可以通过更换不同齿距的锯条，实现硬质塑料、尼龙棒、小型碳纤维型材的切割，适配维修车间、五金加工作坊、学校金工实习工位等多种场景，不需要配套复杂的气源或者电源就能使用，对作业场地的配套要求极低，整体结构的零部件加工难度不高，多数零件都可以通过普通的铣削、钻削工艺加工完成，制造成本远低于常规的电动弓锯设备，同时兼顾了操作便利性和锯切精度，是小型下料作业场景里非常实用的工装结构。
