泵组运行监测控制操作台结构设计

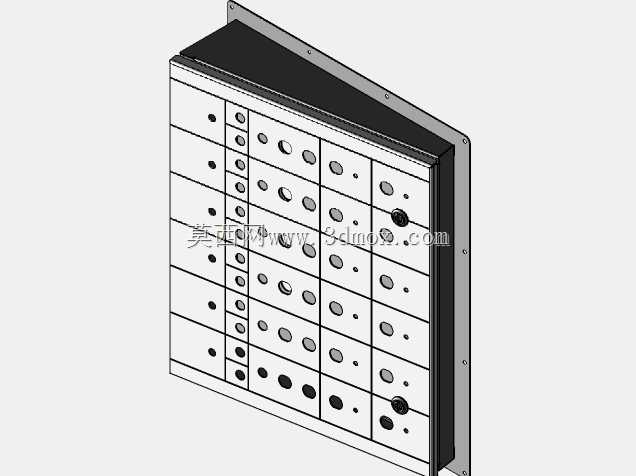

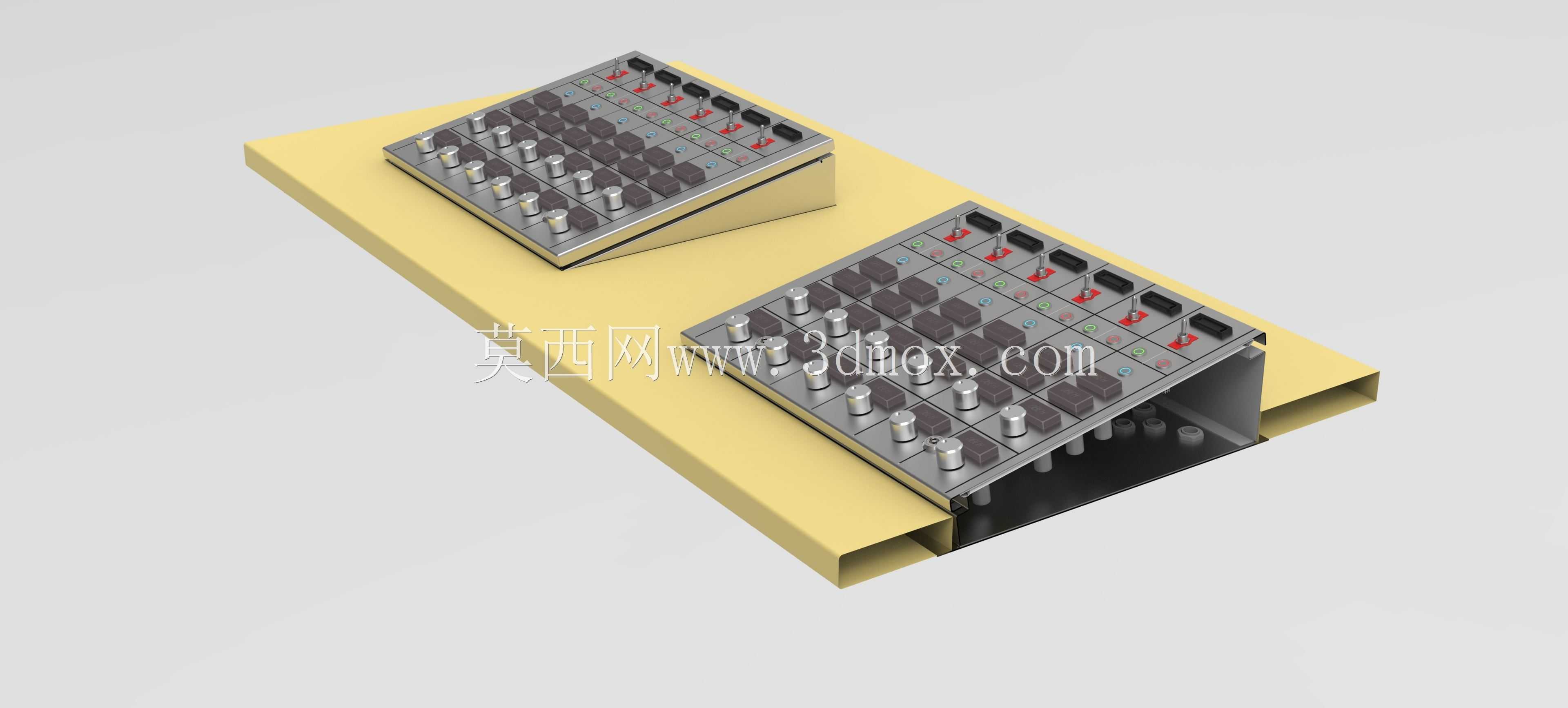

　　在工业流体输送、市政给排水、油气集输、化工制程等涉及多台泵组协同运行的场景中，现场操作人员需要一套集成度高、操作逻辑清晰的控制终端，完成泵组启停、状态监测、参数调整、故障复位等一系列操作，本次设计的泵组监测控制操作台，正是针对这类多泵并行管控场景开发的现场操作终端。从实际安装边界来看，该操作台采用台式嵌入安装结构，整体为方形金属壳体，壳体侧边预留了标准安装固定孔位，可直接嵌入现场操作柜体的预留开孔中，也可通过底部支架独立放置在操作工位上，安装时需预留后侧接线空间，方便动力线缆、信号线缆、通讯线缆的排布与后期维护，操作面板朝向操作人员一侧倾斜一定角度，符合站立操作时的人体工学视角，无需过度低头或抬手即可完成所有操作，

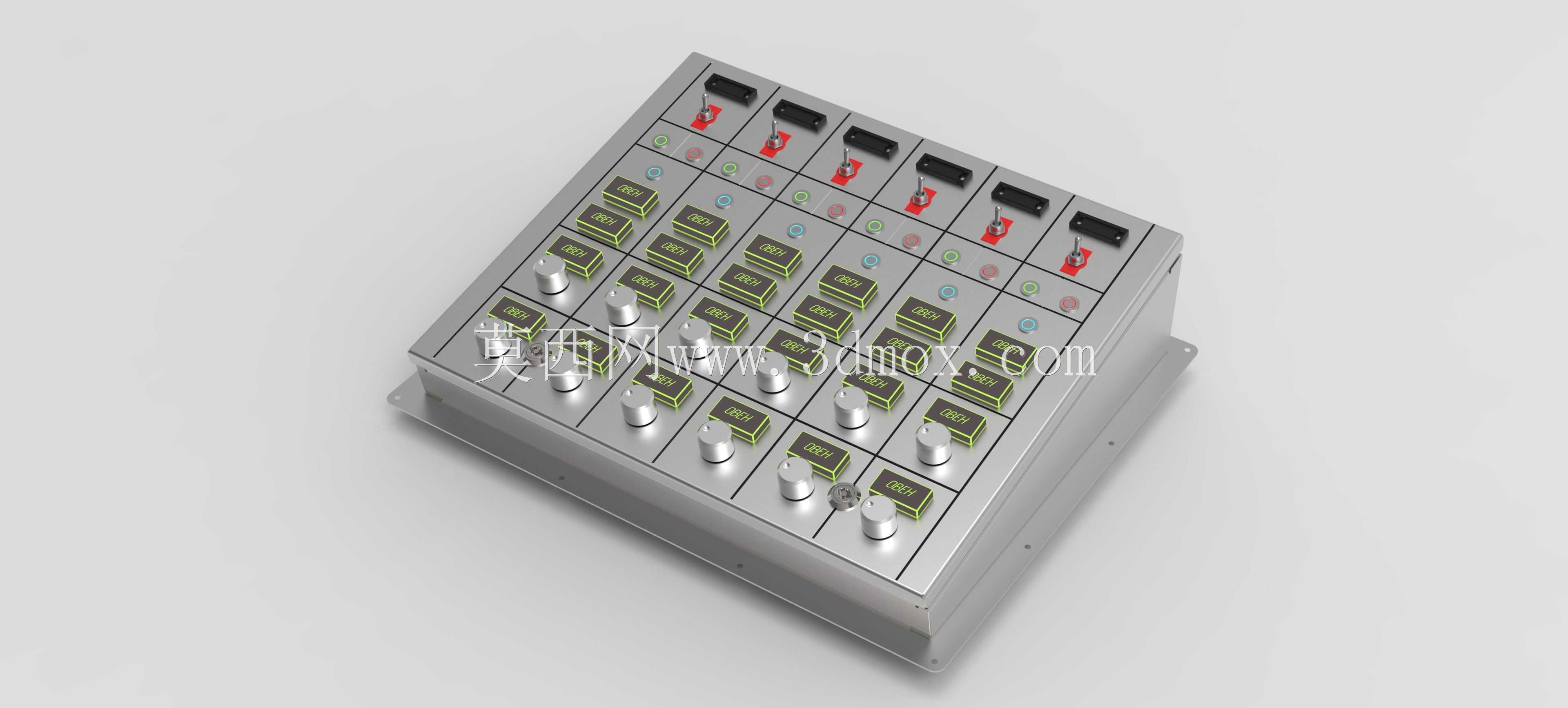

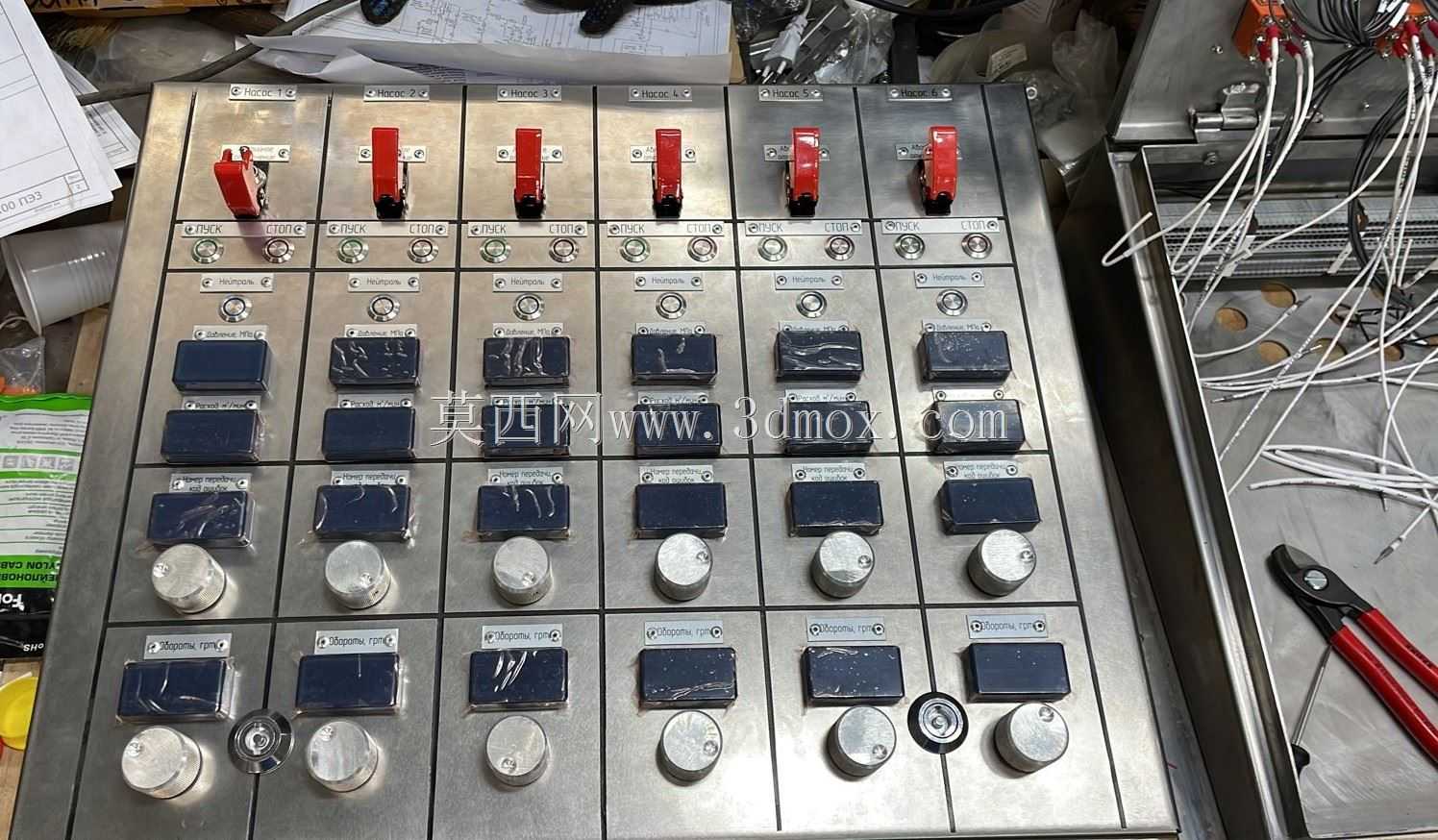

　　长时间值守操作不易产生疲劳。面板区域的功能布局遵循操作频率与逻辑优先级划分，最上方一排设置带红色保护罩的翘板开关，对应每台泵组的总电源分断控制，红色保护罩可避免误触导致的泵组意外断电，每个开关旁配套状态指示灯，可直观显示对应回路的通电状态；中间区域排布多组带绿色标识的功能按键，对应单台泵的启停控制、模式切换、故障复位等高频操作，按键采用凸起式结构，带触觉反馈，操作人员佩戴劳保手套也可准确触发，不会出现误按；下方区域设置多组金属旋钮，对应泵组输出参数调节、运行频率微调、管路阀门开度控制等需要连续调整的功能，旋钮带阻尼档位，调整后位置不会因现场振动发生偏移，保证参数设置的稳定性。从设计思路上，整个操作台的元器件排布严格遵循操作动线逻辑，

　　电源类控制元件布置在最上方远离日常操作的区域，避免日常操作时误碰总电源，高频操作的启停按键布置在面板中间的黄金操作区，操作人员手臂自然放置即可触及，调节类旋钮布置在按键下方，对应操作时的手部自然下移动线，所有元器件的标识采用蚀刻填漆工艺，不会因长期摩擦、油污附着导致标识模糊，适配工业现场多尘、多油污、高湿度的复杂环境。壳体采用整体折弯焊接的金属结构，边角做圆弧钝化处理，避免安装维护时划伤操作人员，壳体表面做喷塑防锈处理，可耐受现场常见的弱腐蚀介质，面板与壳体之间采用密封胶条压合，达到基础的防尘防水等级，可应对现场少量液体飞溅的情况。在实际应用中，该操作台可对接多台离心泵、柱塞泵等流体输送泵的控制系统，实时采集每台泵的运行电流、

　　出口压力、轴承温度、振动值等运行参数，通过面板上的指示灯状态反馈给操作人员，当某台泵出现过载、超温、缺相等故障时，对应位置的故障指示灯会点亮，操作人员可第一时间定位故障泵位，通过复位按键尝试故障复位，无法复位时可通过分断开关切断对应泵的电源，开展检修作业，无需到每台泵的现场就地操作，大幅提升多泵组系统的管控效率，减少现场操作人员的巡检工作量。设计过程中充分考虑了工业现场的操作习惯，所有操作元件的尺寸、按压力度、旋钮阻尼都参考了常规工业操作元件的通用参数，操作人员无需额外培训即可快速上手，内部预留了标准的导轨安装位，可根据实际项目需求加装继电器、通讯模块、信号转换模块等电气元件，适配不同品牌、不同功率泵组的控制需求，无需对壳体结构做二次修改，具备较强的场景适配性。
