壁挂式工业通讯设备防护机柜箱体

　　这款机柜箱体主要面向工业现场通讯类设备的集成安装需求，常见应用场景涵盖车间分布式通讯节点部署、厂区弱电信号中转站点搭建、户外边缘计算设备防护安装等场景，能够为内置的通讯模块、信号转换单元、小型交换设备提供可靠的物理防护空间。从实际使用角度出发，这类箱体的核心作用是隔绝工业现场的粉尘、飞溅水汽、意外磕碰对内部精密电子元件的影响，同时通过规整的壳体结构实现内部线缆的有序排布，减少现场布线的杂乱问题，降低后期运维的排查难度。

　　设计过程中首先考虑的是安装场景的适配性，箱体采用方正的立式钣金结构，背部预留壁挂安装的固定点位，可直接通过膨胀螺栓固定在混凝土墙面、设备侧立面或者预制安装支架上，安装边界预留足够的操作空间，侧面距离相邻设备至少保留50mm间隙即可满足散热需求，无需额外预留过大的安装空位，适合空间紧凑的弱电井、车间立柱侧方等安装位置。整体外形采用直角拼接结构，钣金折弯边做压边处理，既提升壳体整体结构强度，也能避免安装过程中锐边划伤操作人员。

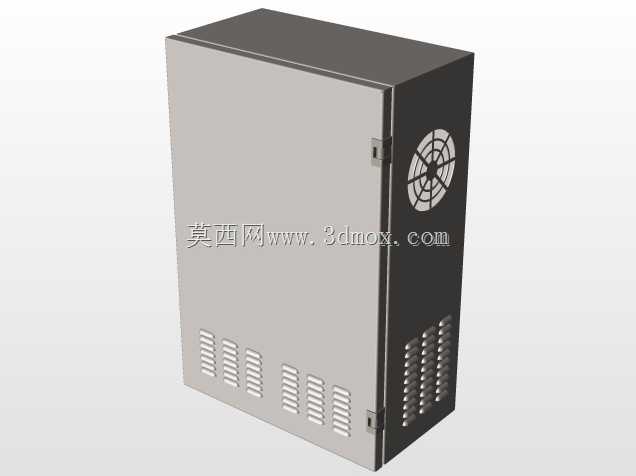

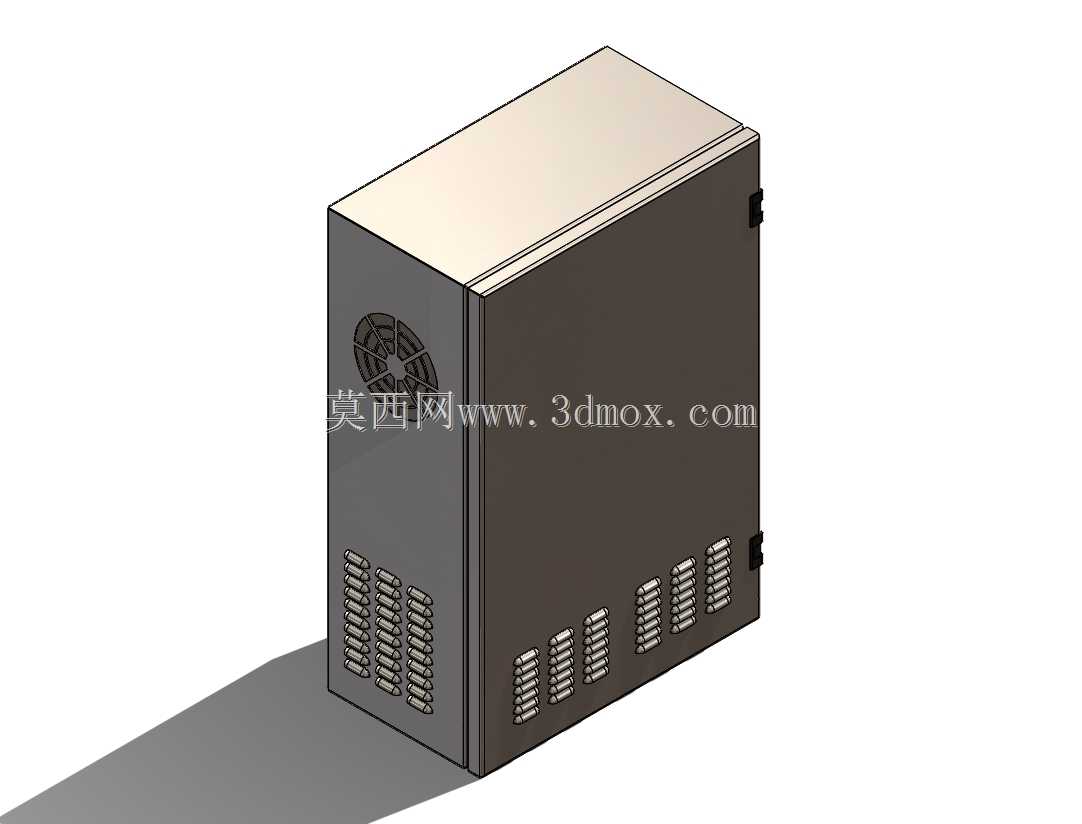

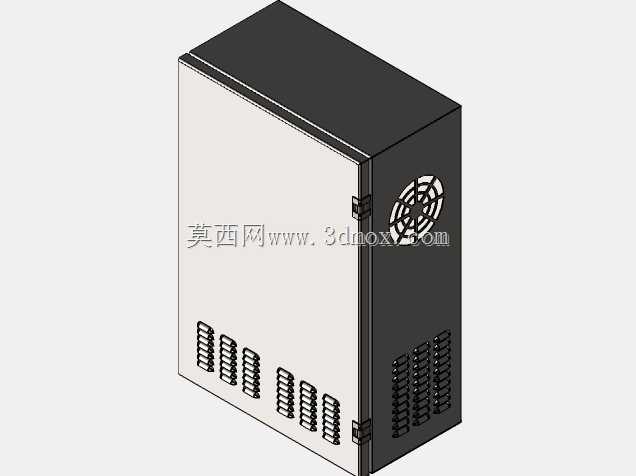

　　功能特性上，箱体侧面设置多组阵列式通风散热栅格，栅格采用向下倾斜的冲孔结构，在保证空气流通的同时，可阻挡上方滴落的液体直接进入箱体内部，配合侧部预留的风扇安装位，可根据内置设备的发热功率选配轴流散热风扇，形成侧进侧出的散热风道，保证内部设备在0-45℃的工业环境温度下稳定运行。箱体开合边设置隐藏式卡扣结构，无需额外工具即可快速开启箱门进行内部设备调试，闭合后卡扣可提供足够的压紧力，保证箱体接缝处的防护等级满足常规工业环境使用要求。

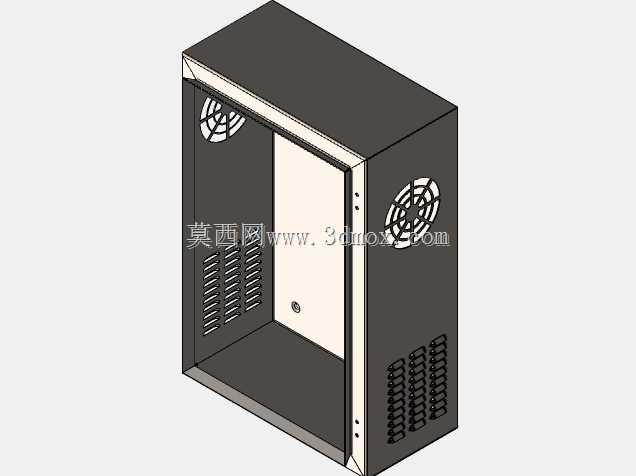

　　结构设计层面，箱体内部预留通用安装导轨的固定孔位，可兼容标准DIN导轨安装的通讯模块、继电器、小型电源等元件，同时背部预留整块安装背板的固定点位，用户可根据实际搭载的设备尺寸自行打孔安装非标准元件，适配性较强。钣金厚度选用常规工业机柜通用的板材规格，在保证整体结构刚性的前提下控制整体重量，单人即可完成搬运与壁挂安装作业，无需额外吊装辅助。箱体顶部采用整面折弯盖板结构，无多余拼接缝隙，避免积尘或者积水从顶部渗入，底部预留线缆进出的敲落孔位，可根据现场布线方向选择不同位置的敲落孔穿入线缆，配合防水格兰头即可实现线缆入口处的密封防护。

　　从建模逻辑来看，整个壳体的建模完全遵循钣金加工的工艺要求，所有折弯处的内R角与板材厚度匹配，折弯扣除参数符合常规钣金加工厂的加工规范，展开后无干涉、无工艺冲突的结构，可直接导出展开图用于激光下料与折弯加工。散热栅格的冲孔尺寸与间距经过排布优化，既保证足够的通风面积，也不会因为开孔过大降低侧板的结构强度，栅格的倾斜角度统一，加工时无需调整刀具角度即可一次冲压成型，降低加工复杂度与成本。箱门与箱体主体的连接位预留铰链安装间隙，实际装配时可根据选用的铰链规格调整安装位置，适配不同承重需求的铰链配件。

　　实际选型使用时，可根据内置设备的总发热功率核算散热栅格的通风量是否满足需求，若搭载高功率的通讯功放设备，可在侧部风扇位加装防尘网罩，在不影响通风的前提下阻挡粉尘进入箱体内部。安装时需保证箱体处于垂直状态，避免倾斜导致箱门闭合不严，线缆穿入后需将格兰头拧紧密封，防止爬虫或者水汽从线缆入口进入。日常运维时可直接打开箱门对内部设备进行调试，无需拆卸整个箱体，大幅降低后期维护的工作量。
