通讯机柜用基板集成微型断路器组件

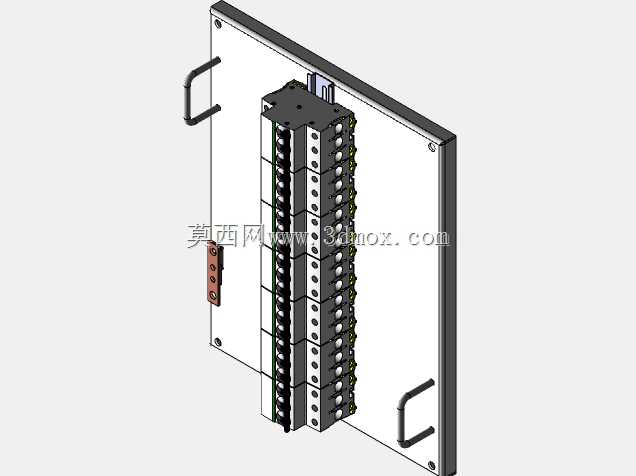

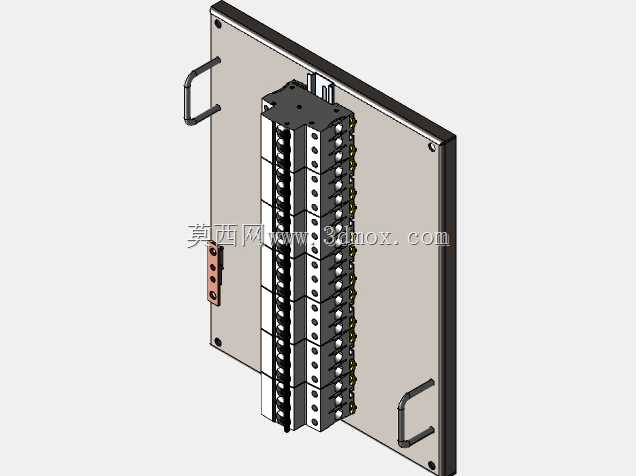

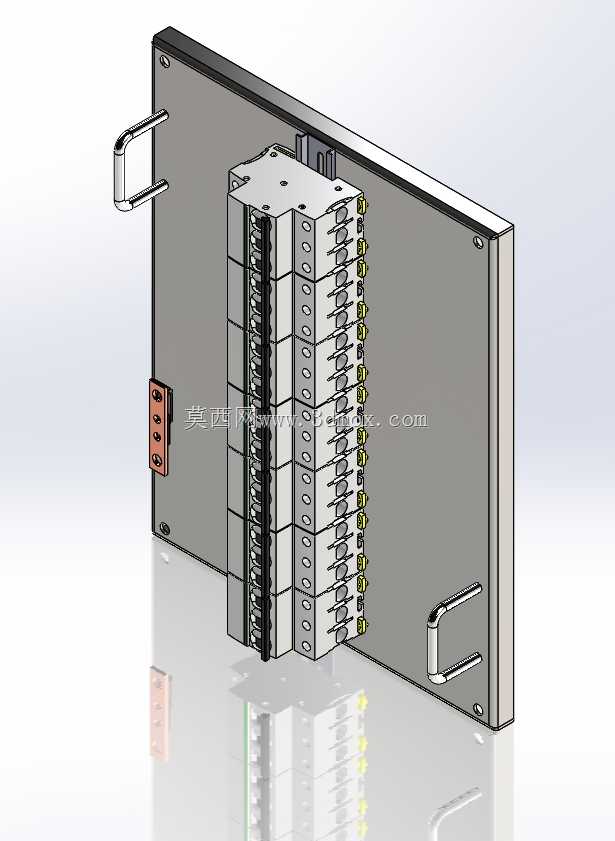

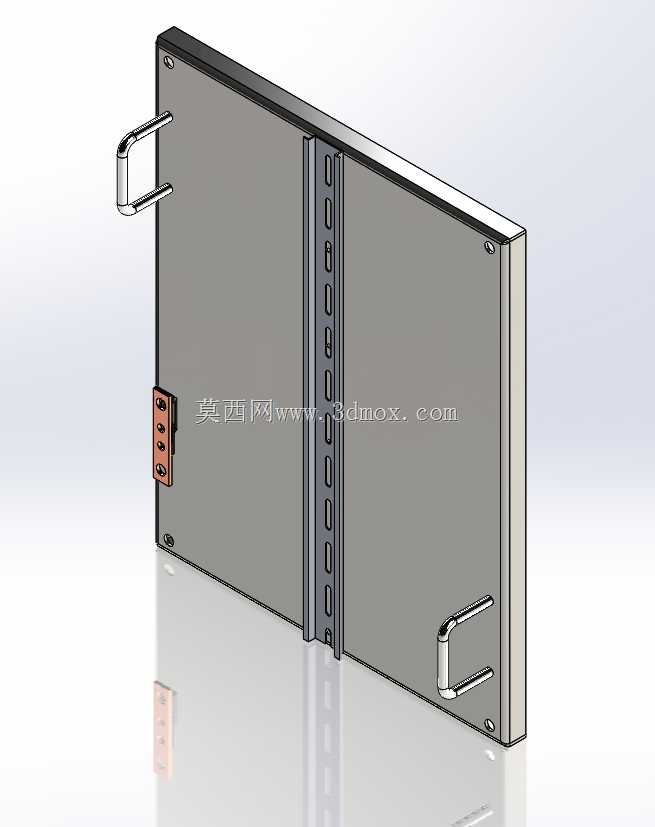

　　在通讯基站、机房机柜的内部配电设计中，这类基板集成微型断路器的组件是末端配电的核心承载部件，日常运维中接触最多的场景就是机柜内部支路的通断控制与过载保护，很多刚接触机柜布线的工程师容易忽略基板与断路器的匹配公差，实际装配时往往会出现安装孔位错位、断路器插拔卡滞的问题，这个三维模型完整还原了组件的装配关系，能直接用于机柜配电单元的干涉校验。

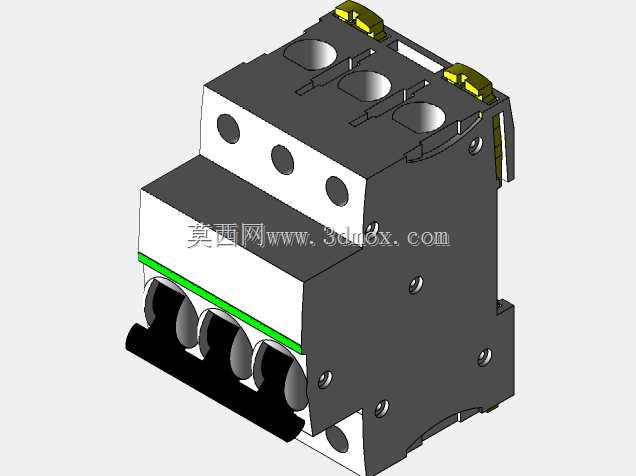

　　从实际用途来看，该组件承担着机柜内多路通讯设备的配电分路功能，每一路微型断路器对应一台或一组终端设备，当支路出现过载、短路故障时，对应的断路器可快速脱扣切断回路，避免故障范围扩大影响其他通讯设备运行，而基板的作用不仅是承载断路器的安装基座，同时也承担了回路汇流、接线端固定、整体插拔对接的功能，两侧的金属拉手就是为了方便整个组件在机柜导轨上的抽拉维护，不用逐个拆卸断路器就能完成整体组件的更换，大幅缩短通讯中断的运维时长。

　　产品的功能特性上，首先是集成化设计，将多极微型断路器统一安装在整块金属基板上，相比零散安装的单极断路器，整体的结构强度更高，抗震动性能更适配通讯基站、户外机柜的使用场景，不会因为运输或者设备运行的震动导致接线松动；其次是标准化的安装边界，基板的外形尺寸完全匹配标准19英寸机柜的安装位间距，两侧的安装固定孔位对应机柜立柱的U位孔距，不需要额外做安装转接件，接线端的排布预留了足够的线缆弯曲半径，无论是硬线还是软线接线都不会出现线缆过度弯折损伤绝缘层的问题；另外断路器的排布间距做了优化，相邻断路器之间预留了散热间隙，避免多回路满负载运行时热量积聚导致的脱扣特性偏移。

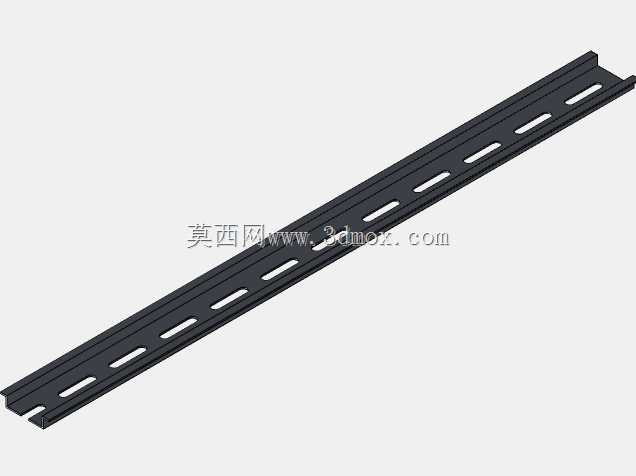

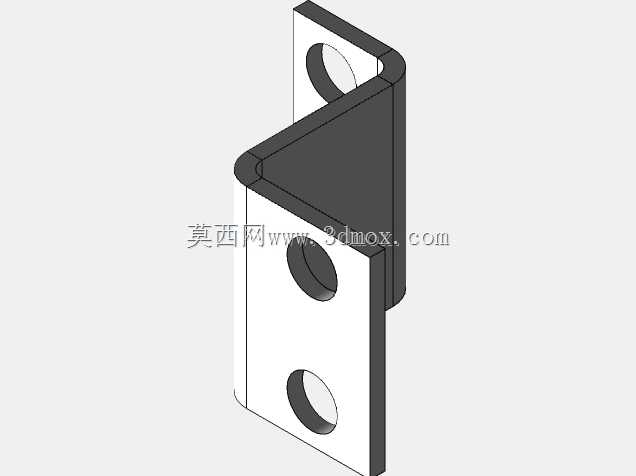

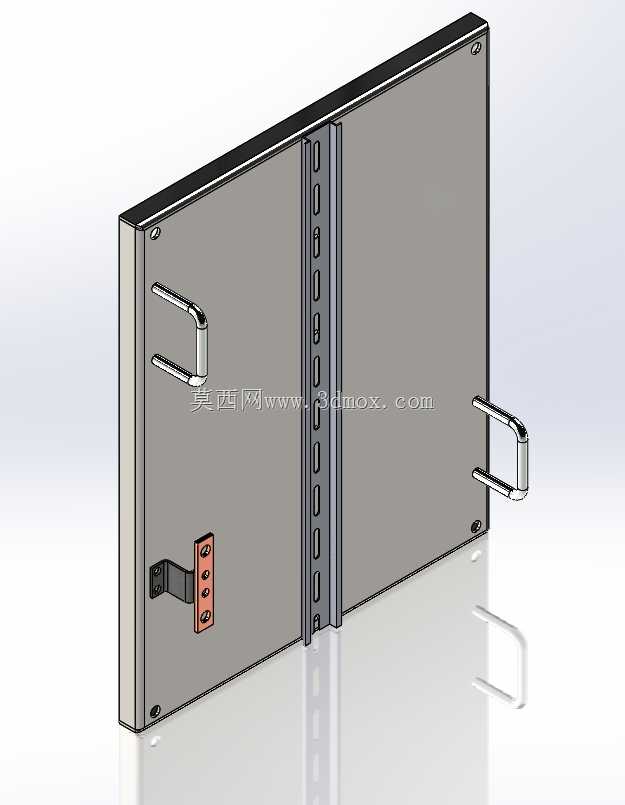

　　设计思路上，这款组件优先考虑的是通讯场景的运维便捷性与可靠性，基板采用镀锌钢板材质做整体折弯成型，边缘做了钝化包边处理，避免安装维护时割伤线缆或者运维人员，断路器的安装卡槽采用标准导轨式结构兼容通用微型断路器的安装尺寸，同时在基板侧边设置了独立的接地接线排，所有回路的保护地可以统一汇接在接地排上，不用在机柜内部单独找接地点；两侧的拉手采用外翻式设计，抽拉时受力均匀，不会因为单侧受力导致基板变形卡滞在机柜导轨内，接线端的标识位预留了标签粘贴区域，每一路断路器对应的回路标识可以直接粘贴在基板对应位置，运维时不用反复核对线号。

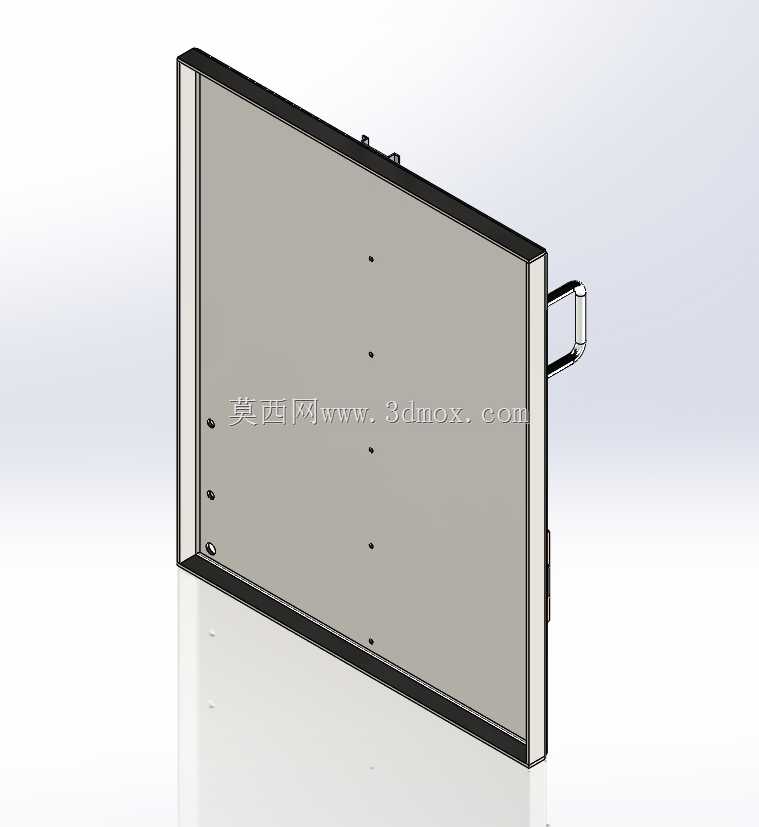

　　外形尺寸与安装边界方面，基板整体为矩形薄板结构，厚度适配标准机柜配电单元的安装空间，不会占用过多的机柜纵深位置，断路器安装后整体突出基板的高度控制在常规接线操作的安全距离内，不会和机柜内部的走线架、其他设备单元产生干涉；安装时整个组件通过基板两侧的固定孔与机柜立柱连接，上下方向的尺寸对应整数U位，方便在机柜内做位置调整，前端的断路器操作手柄高度齐平，分合闸操作时不会出现互相干扰的情况，接线端子的位置距离基板边缘预留了足够的操作空间，用螺丝刀紧固接线螺丝时不会被机柜侧壁遮挡。

　　很多工程师在做机柜配电设计时，往往只关注断路器的电气参数，忽略了安装基板的结构强度与安装公差，实际项目中经常出现基板厚度不够导致断路器安装后变形，或者孔位偏差导致断路器无法卡入导轨的问题，这个模型完整呈现了各部件的配合公差，包括基板上的导轨安装定位孔、接地排的固定位置、拉手的安装高度、断路器之间的排布间隙，在做三维布线模拟时，可以直接导入模型校验线缆的走线路径，避免实际装配时出现线缆长度不足、弯曲半径不够的问题，对于户外通讯机柜的设计来说，还可以基于这个模型调整基板的表面处理工艺，增加防腐涂层适配高湿高盐的使用环境，或者在基板上增加散热孔优化高温环境下的运行稳定性。
