集成SCARA机械手的在线精密涂布作业设备

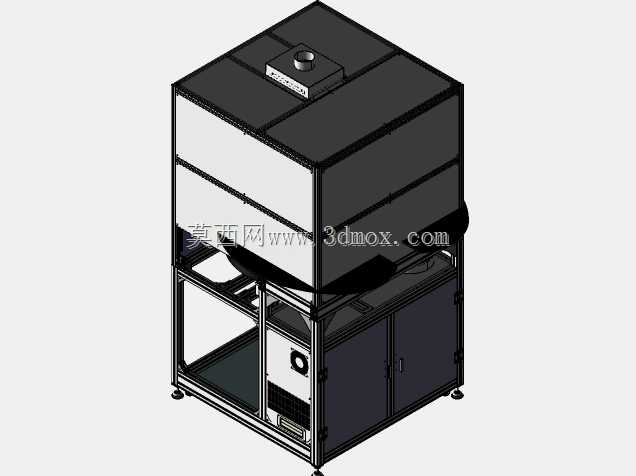

　　这套涂布作业设备主要面向3C电子组装、新能源小尺寸电芯加工、精密光学组件生产环节的在线涂覆工序，可直接对接前段上料接驳台与后段固化输送线，无需额外转序工装即可完成工件表面的胶水、功能涂层、导电介质的定量涂布作业，适配幅面在300mm400mm以内的平板类、小型壳体类工件，换型时仅需更换涂布头适配夹具与调用对应轨迹程序，无需大规模拆解设备结构。设备整体采用欧标4040工业铝型材搭建主体框架，底部搭配可调脚杯与万向脚轮组合支撑，单台设备占地尺寸控制在800mm900mm*1600mm范围内，对接生产线时预留侧边150mm的维护操作空间即可满足日常检修、耗材更换需求，框架外围采用透明亚克力与钣金门板组合封罩，前侧设置对开式安全门，

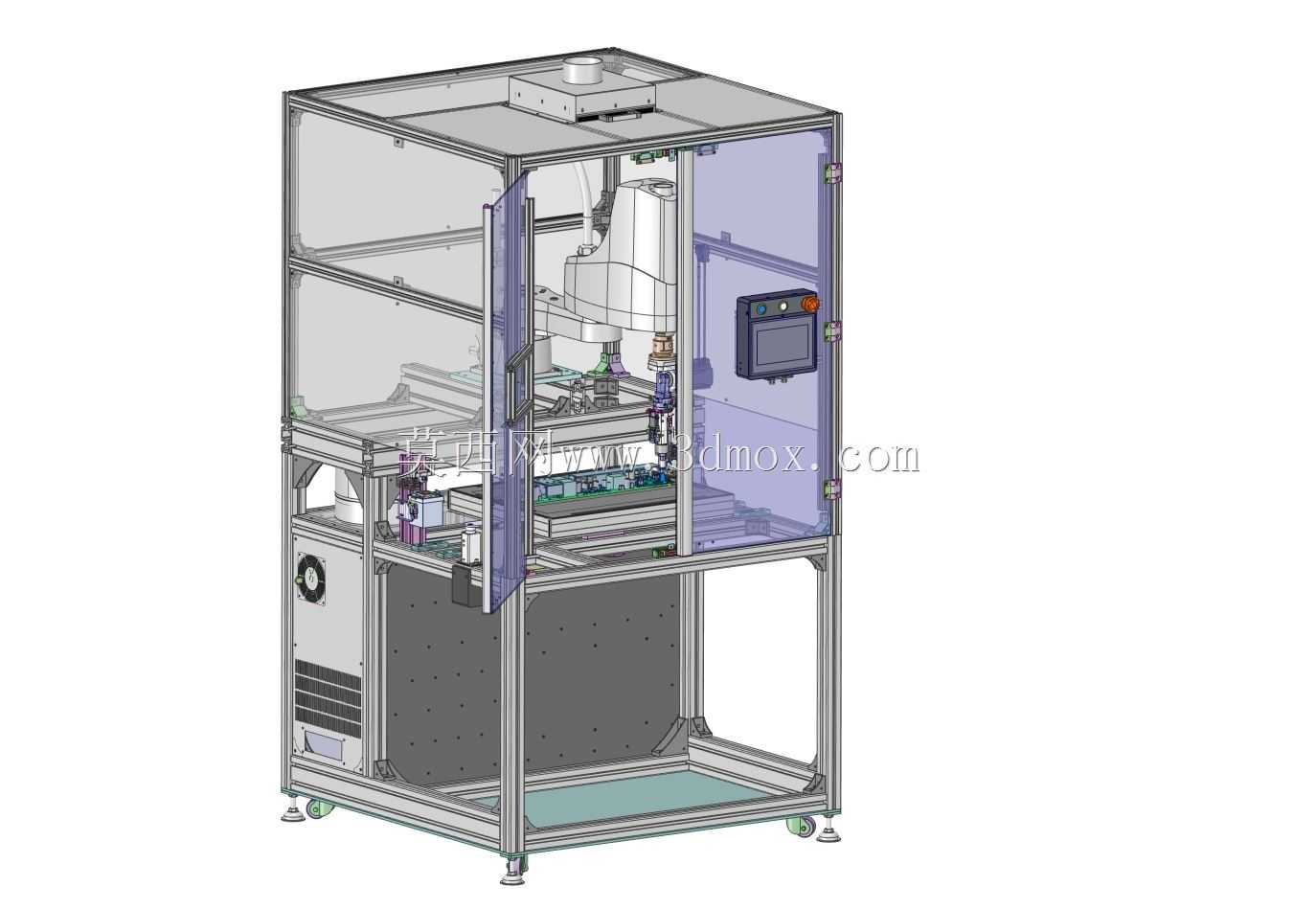

　　门上安装安全联锁开关，门体开启时设备自动切断执行机构动力气源与伺服使能，避免调试阶段的机械伤害风险。设备上层作业腔集成四轴SCARA机械手作为涂布执行载体，机械手末端搭载快换接口，可根据工艺需求切换狭缝涂布头、点胶阀、喷雾涂覆头等不同作业终端，快换接口内置气路与信号触点，换型后无需重新接驳管线即可直接投入使用，机械手Z轴行程预留120mm余量，可适配最高80mm的工件载具，作业重复定位精度控制在±0.02mm以内，可满足窄边框涂胶、微幅涂层涂布的精度要求。设备中层设置工件定位载台，载台表面分布定位销孔与真空吸附孔，可根据工件外形快速更换定位治具，载台侧边集成涂布头自动清洁机构与废料收集槽，

　　每次作业循环结束后机械手自动带动涂布头完成残胶清理，避免残留介质固化后堵塞出料口影响涂布一致性。设备下层腔体集成电气控制组件、气源处理单元与储料供给系统，电气部分采用PLC加触摸屏的控制架构，触摸屏嵌入前侧门板位置，操作人员可直接在屏上设置涂布轨迹、出料量、作业速度等参数，气源处理单元集成过滤减压阀与油雾分离器，可稳定输出0.5-0.7MPa的洁净压缩空气，储料系统采用密封式压力桶供料，搭配高精度计量阀控制出料量，可根据涂布介质粘度调整供料压力，避免出现断胶、堆胶问题。设备顶部安装FFU空气过滤单元，可向作业腔体内输送洁净空气，避免作业过程中灰尘落入涂层表面影响成品良率，腔体后侧设置排风接口，可对接车间废气排放系统，

　　排出涂布过程中挥发的有机溶剂气体，满足车间安全生产要求。从结构设计逻辑来看，这套设备将执行机构、控制单元、供料系统做分层布局，既压缩了整体占地空间，也让各模块的维护路径互不干扰，日常更换储料桶、清理清洁机构、检修电气元件都可以在对应层级独立完成，不需要拆解其他部位的防护结构；铝型材框架的槽道内置走线槽，所有气管、线缆都沿型材槽道排布，外部无裸露管线，既避免管线被运动部件剐蹭磨损，也让设备整体外观更规整。在实际产线应用中，这类设备可替代3-4名人工作业岗位，涂布一致性远高于手动作业，涂层厚度公差可控制在±0.01mm以内，不会出现人工涂覆常见的漏涂、厚薄不均、溢胶到非作业区域的问题，针对小批量多品种的生产场景，仅需更换治具、切换程序即可在15分钟内完成换型，适配柔性生产的需求。设备的安装边界预留充分，底部脚杯调整范围为±20mm，可适配车间地面不平整的安装场景，所有对外的气路、电路接口都设置在设备后侧下部，对接车间水电时不需要额外改造管线布局，设备就位后接通220V交流电源、0.7MPa压缩空气、排风管道即可完成调试投入使用。
