工业烤箱电控柜体结构设计方案

项目分类:配电柜 发布时间:2022-04-11 ID:608533
  • 工业烤箱电控柜体结构设计方案
  • 工业烤箱电控柜体结构设计方案
  • 工业烤箱电控柜体结构设计方案

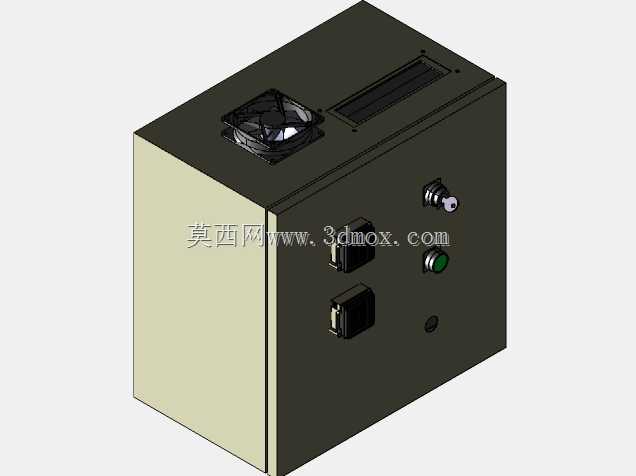

  这套结构方案针对工业烘烤设备的控制端需求搭建,核心解决高温工况下电气元件的布局合理性、操作便捷性与运行稳定性问题,适配中小型工业烤箱的现场安装与使用场景。从实际应用场景来看,这类电控柜体通常安装在工业烤箱主机侧方,距离加热腔体保持150mm以上的安全间距,避免腔体高温直接辐射传导至柜内电气元件,同时要兼顾操作人员的操作高度,柜体操作面的中心高度距离地面1250mm,符合常规站立操作的人机工程要求,无需操作人员过度弯腰或抬手即可完成参数设置、启停操作与状态查看。

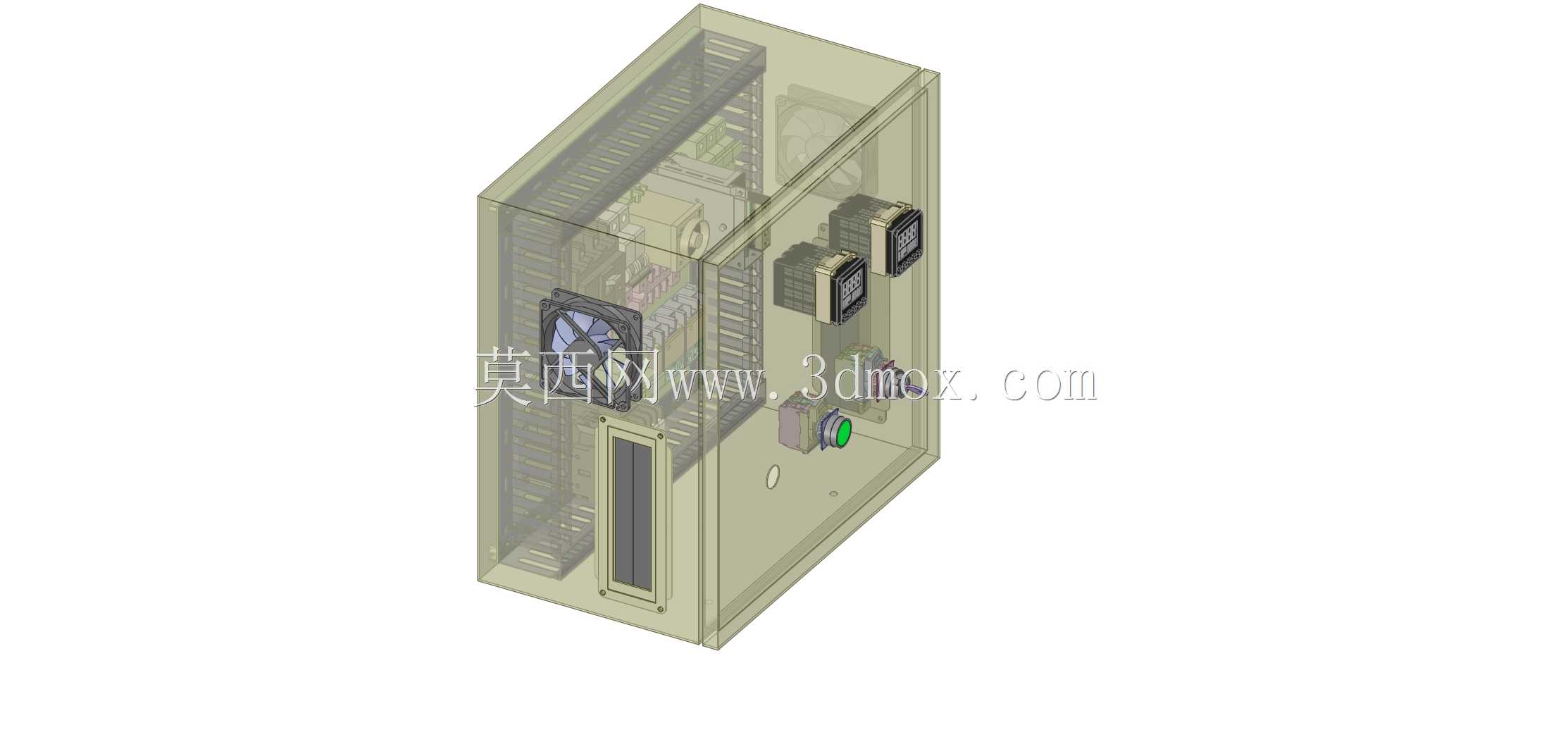

  柜体采用壁挂式与落地式兼容的安装结构设计,背部预留4个M10的安装挂孔,底部配置可调节支撑脚,两种安装方式的安装孔位统一,可根据车间现场布局灵活选择安装形式,柜体整体外形尺寸控制在400mm宽、600mm高、250mm深的范围内,不会占用过多车间通道空间,同时预留足够的内部走线与元件安装空间。内部布局采用分层式设计思路,上层区域预留温控仪表、开关按钮的安装位,三个温控仪表位采用标准96*96mm的开孔尺寸,适配市面主流的工业温控器型号,按钮与指示灯开孔直径为22mm,符合通用电气元件的安装标准,无需额外定制开孔即可完成元件装配。

  中层区域为电气元件安装区,预留接触器、继电器、端子排的标准导轨安装位,导轨采用35mm标准DIN导轨,安装位置距离柜体内壁预留40mm的走线空间,强电与弱电走线槽分开布置,避免信号干扰影响温控精度。下层区域为散热与进线区,侧部安装120mm规格的轴流散热风扇,风扇位置对应柜内发热元件的集中区域,进风口设置在柜体下部,出风口设置在风扇同侧上部,形成下进上出的散热风道,保证柜内温度控制在电气元件允许的工作范围内,避免高温导致元件老化加速或工作异常。柜体门板采用内嵌式设计,门板与柜体之间加装耐高温密封胶条,防止车间粉尘、烘烤过程中产生的少量水汽进入柜内,门板上的观察窗采用透明耐高温PC材质,无需打开柜门即可直观查看仪表显示参数,观察窗与门板之间采用密封压条固定,保证防护等级达到IP54,适配多粉尘、轻度潮湿的工业车间环境。

  柜体的进线口设置在底部,采用格兰头密封固定线缆,不同电压等级的线缆分开进线,强电进线与传感器信号线的进线口间距保持80mm以上,减少电磁干扰。柜内预留接地铜排安装位,所有金属柜体部件、元件安装板都预留接地接线点,保证设备用电安全。设计过程中充分考虑了后期维护的便利性,元件安装板采用可翻转式结构,松开侧边固定螺丝即可将安装板向外翻转90度,无需将整个柜体拆下即可完成背面接线与元件更换,维护操作空间充足。针对工业烤箱的控制需求,柜内预留了温度传感器信号接入端口、加热回路控制端口、风机控制端口与超温报警回路端口,所有端口都预留10%的备用点位,方便后期功能扩展。柜体的外壳采用1.5mm厚的冷轧钢板折弯成型,表面做静电喷塑处理,颜色采用工业常用的浅灰色,耐脏且不易掉漆,内部安装板采用2mm厚的镀锌钢板,保证足够的结构强度,不会因为元件重量产生变形。在安装边界设计上,柜体左侧预留30mm的开门操作空间,右侧预留20mm的散热空间,背部距离墙面保持50mm以上的间距,保证散热风道通畅,同时方便后期接线操作。所有边角都做R3的圆角处理,避免安装与维护过程中划伤操作人员,门板合页采用隐藏式设计,外部无突出部件,整体外观简洁规整,适配工业生产现场的整体视觉风格。
