集成SCARA机器人的在线自动涂胶涂布工作站

　　这台在线式涂布工作站主要面向3C电子、新能源小件及精密装配产线，针对工件表面需要均匀涂覆胶水、油墨或功能性涂层的工序而设计。设备采用铝型材框架加透明防护门的封闭式结构，底部配置脚轮与可调脚杯，既方便在车间内移位对接产线，又能在就位后调平锁死，保证运行时的稳定性。

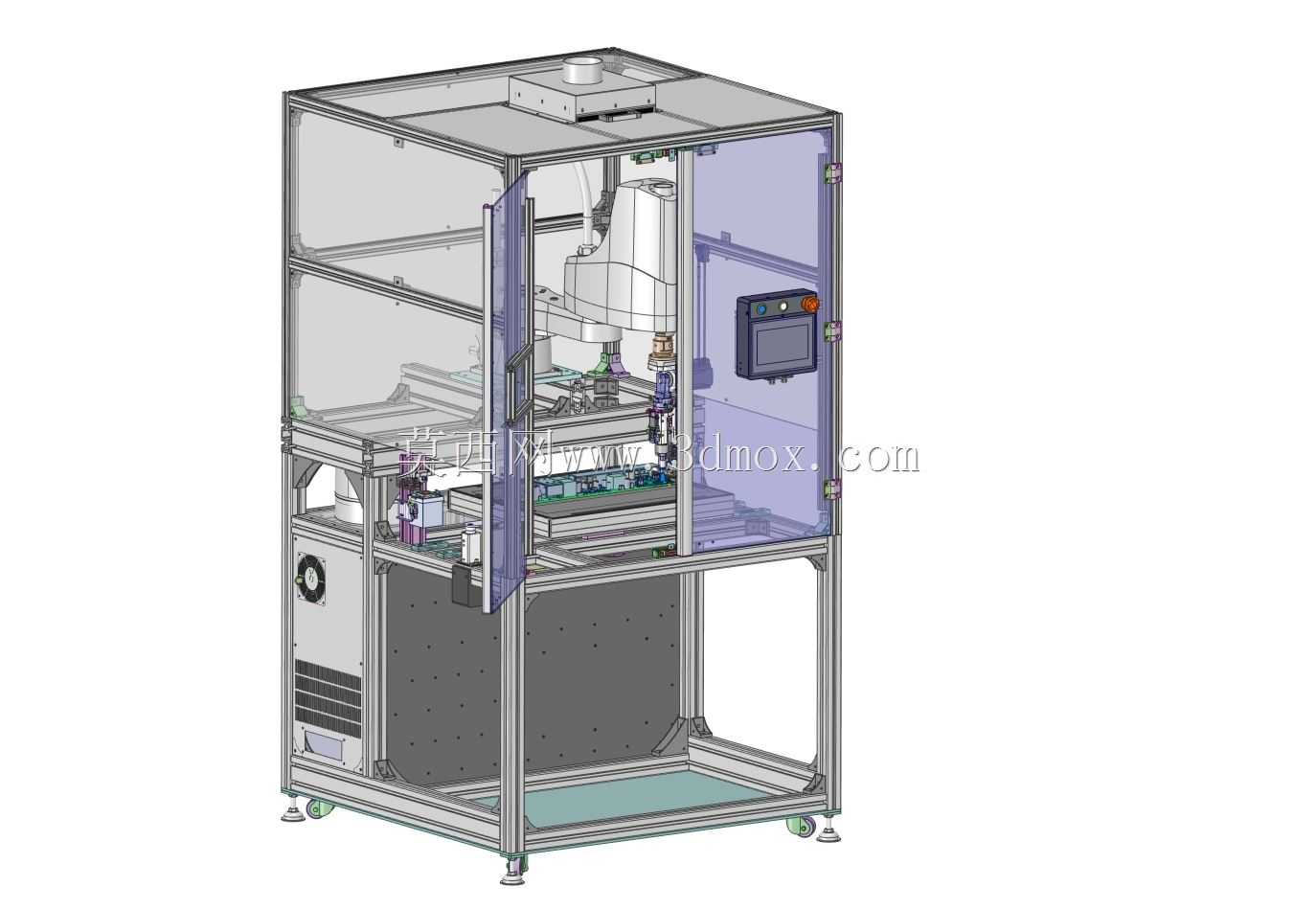

　　从布局上看，工作站内部以一台SCARA四轴机器人为执行核心，机器人末端搭载涂布阀或点胶头，配合下方的工件载台与输送定位机构完成轨迹作业。SCARA机器人在水平面内具有高速度、高重复定位精度的特点，适合平面内的矩形、曲线及阵列涂布路径；Z轴则负责抬枪、下枪和高度补偿。工件通过载具定位后进入工作区，传感器检测到位，机器人按预设轨迹出胶，涂布完成后流出或由人工取放，形成半自动或在线式作业节拍。

　　机架设计上，型材框架承担防护、安装和走线功能，前侧设置可开启的透明安全门，便于上下料、换枪和日常维护；侧面布置触控屏与操作按钮，用于参数设置、手动调试和状态监控。电气控制元件、气源处理组件及阀组集中收纳在机架下部腔体，内部走线规整，气管与电缆分开敷设，便于排查故障。涂布供料系统可根据工艺选用压力桶、计量阀或喷射阀，以适应不同粘度介质和膜厚要求。

　　在安装边界方面，这类设备属于立式紧凑型工作站，占地面积约为一个标准工站大小，高度需满足机器人运动包络与排风、照明模块的布置要求。布置时要预留前方开门空间、侧面维护空间以及上方管线接入位置；底部脚杯调平后应确保机器人高速运动时机架无明显晃动。对接产线时，还需核对工件输送高度、载具定位方式以及与前后工位的信号交互。

　　结构建模时需重点处理机器人运动包络与防护门、内部支架的干涉问题，确认涂布头在全行程内不会碰撞载台和框架；同时要兼顾供胶管路的最短路径、阀件的拆装空间以及废胶清理的可达性。整体方案把机器人执行、涂布工艺、安全防护和电气控制集成在一个独立工站内，适合多品种、小批量且对涂布一致性要求较高的生产场景。
