可移动小型坩埚冶炼炉结构设计

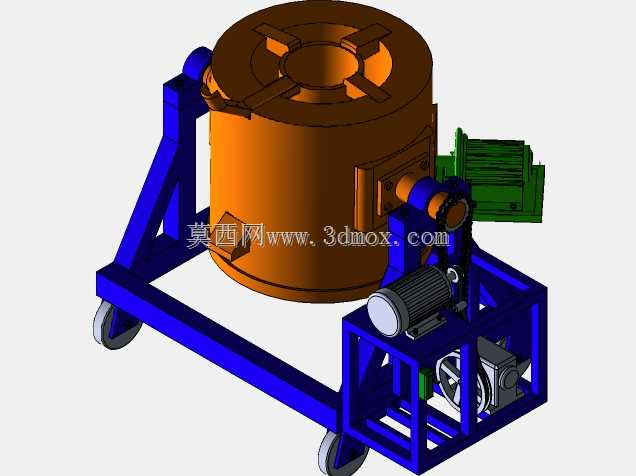

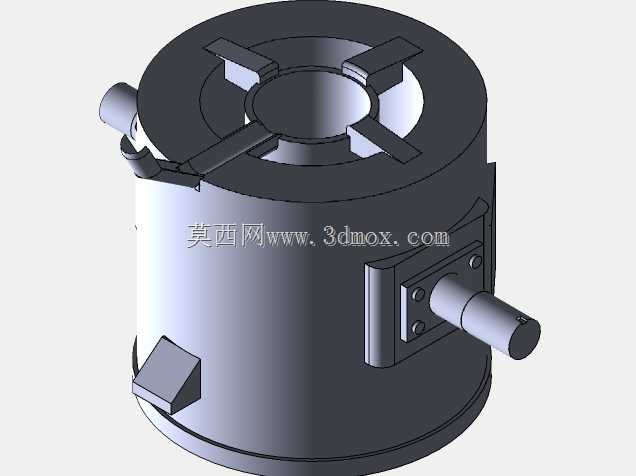

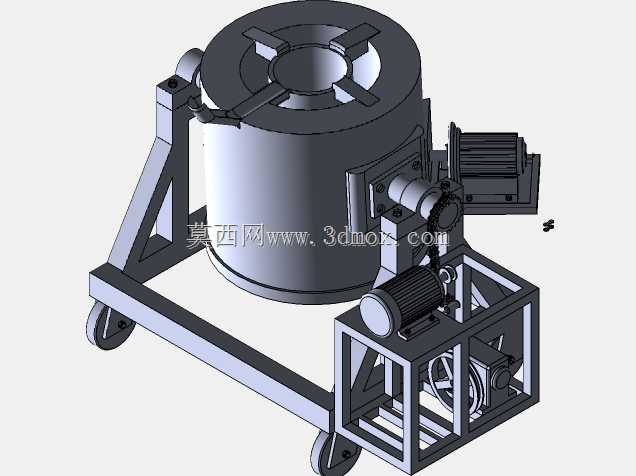

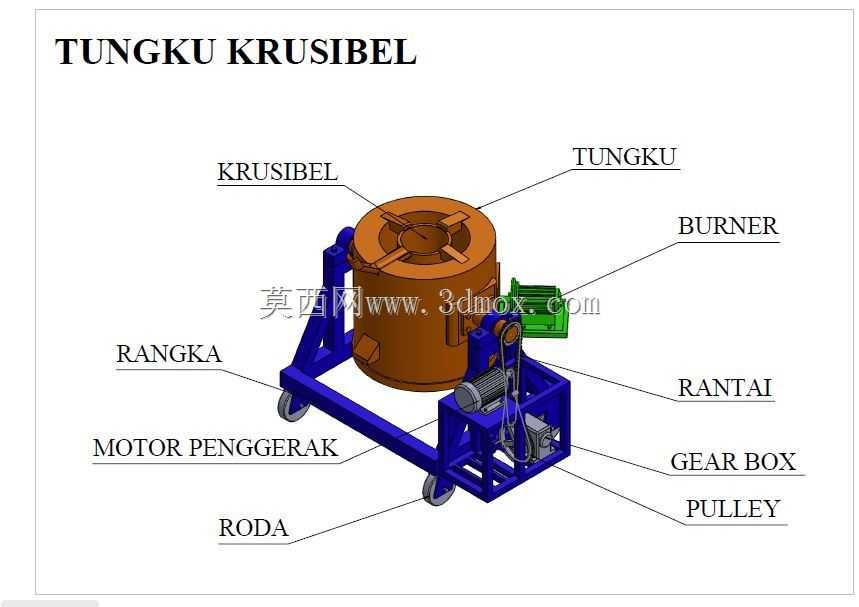

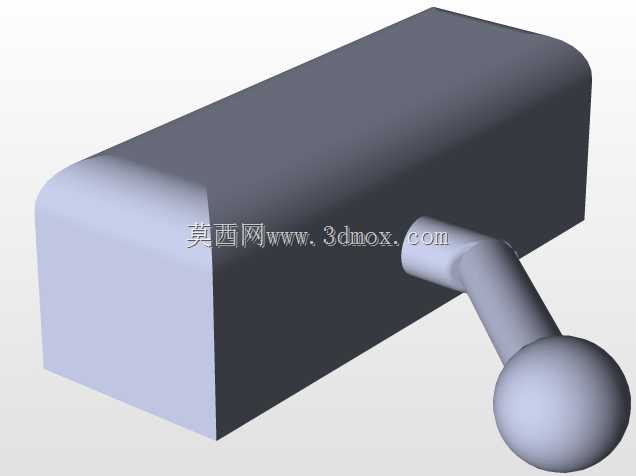

　　这款可移动小型坩埚冶炼炉，主要面向小批量有色金属熔炼、小型铸造作坊、院校金工实训、五金配件小批量生产场景设计，可满足单件或小批量铜、铝、锌等低熔点有色金属的熔炼作业需求，最高工作温度可达900摄氏度，适配小型翻砂铸造、金属试样熔炼、废旧金属回收重熔等实际工况。从结构布局来看，设备整体采用移动式框架设计，底部配置四个脚轮，其中两个为定向轮两个为万向带刹轮，方便在车间内灵活转场，无需额外吊装设备即可完成工位转移，适配小型生产场地空间有限、作业点位不固定的使用特点。炉体核心的坩埚容纳腔采用圆柱型结构，外部包裹耐火保温层，减少热量向外散失，提升热效率，炉体顶部设置十字型炉盖压架，既可以固定坩埚位置，防止倾转过程中坩埚移位，

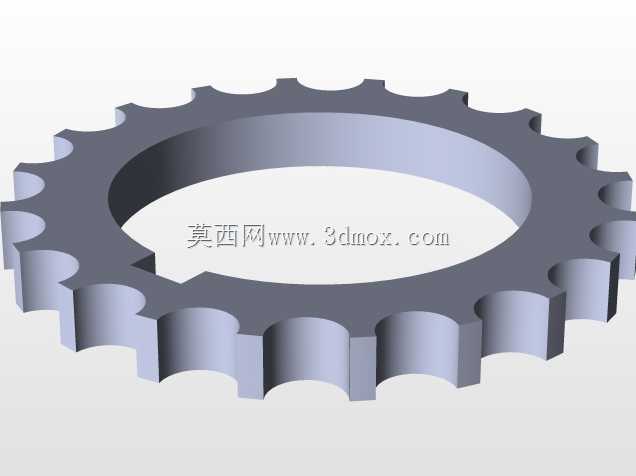

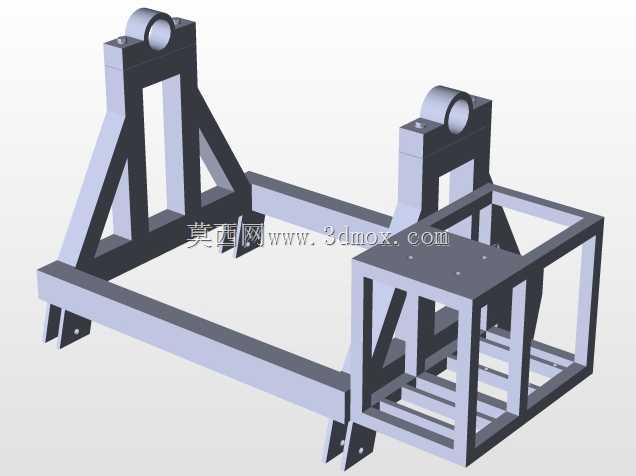

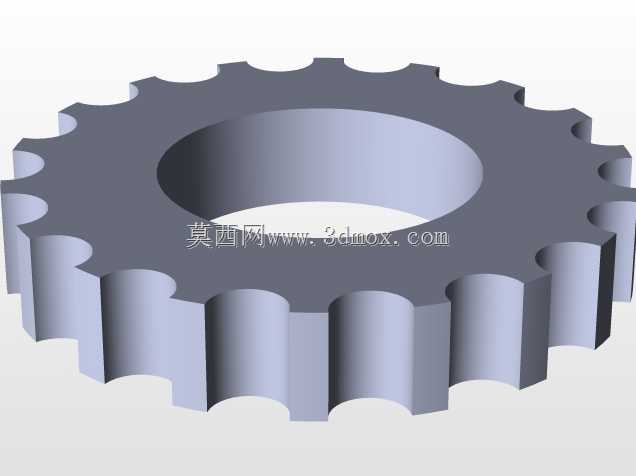

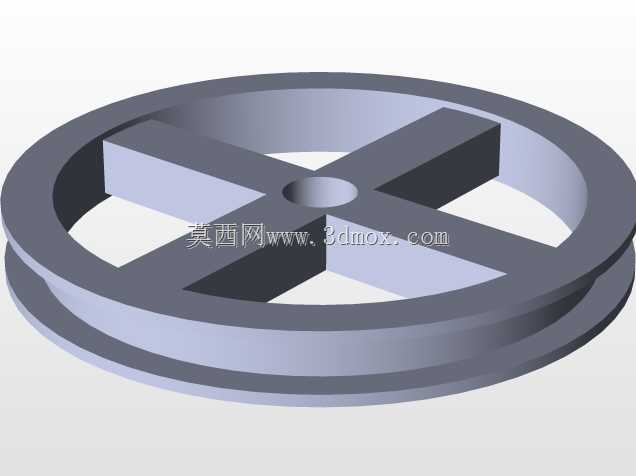

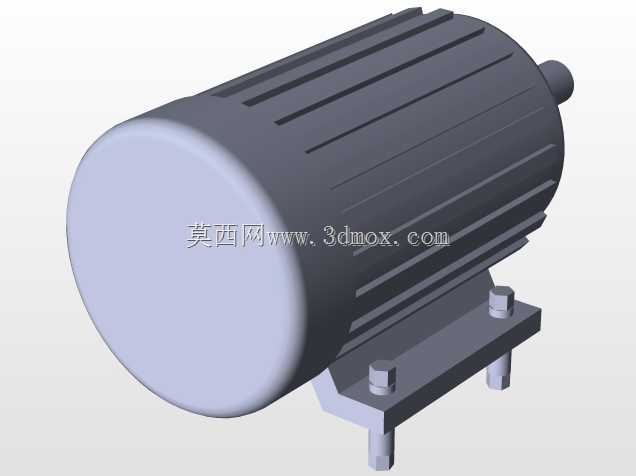

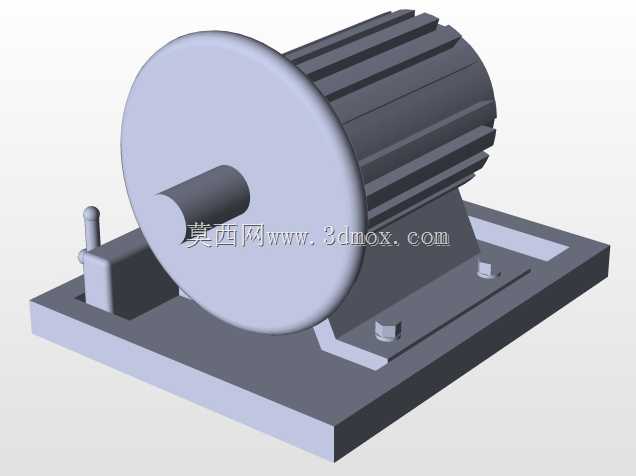

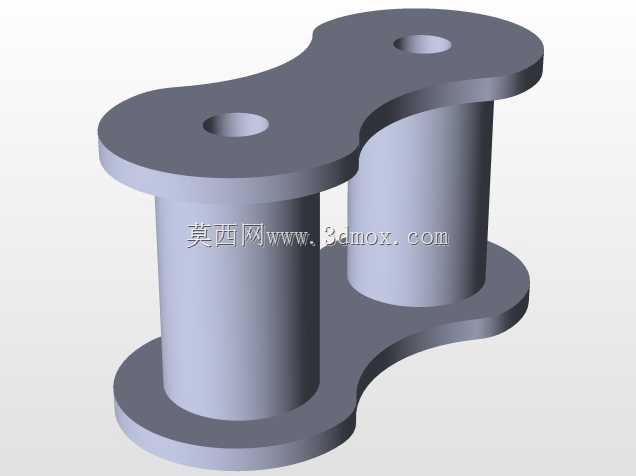

　　也可减少炉口热量溢出。燃烧器布置在炉体侧下方，采用切向进风的火焰布局，让火焰在炉膛内形成旋流，均匀包裹坩埚外壁，避免局部过热导致坩埚寿命缩短，同时保证坩埚内金属熔体温度均匀，减少熔炼过程中的温度差。炉体倾转机构采用电机驱动搭配齿轮减速、皮带轮传动的布局，电机输出动力经皮带轮一级减速后传递至齿轮箱，经齿轮箱二级减速增扭后带动炉体支撑轴转动，实现炉体的平稳倾转倒料，操作人员可通过控制电机正反转调整倾转角度，精准控制金属液的浇注流量，避免人工抬炉倒料带来的高温烫伤风险。设备的机架采用型钢焊接成型，整体为框架式结构，底部设置电机、传动部件的安装位，将动力部件全部布置在机架下部，降低设备整体重心，提升移动和倾转作业时的稳定性，

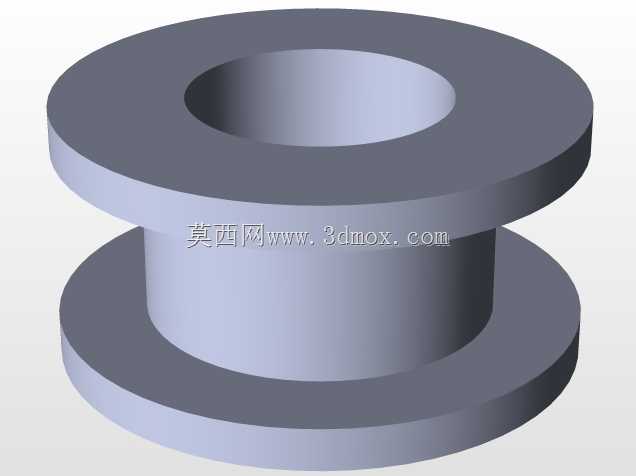

　　防止重心过高引发侧翻风险。机架上的炉体支撑轴采用双侧带座轴承支撑，保证倾转过程中转动顺畅无卡滞，支撑轴与炉体外壳采用焊接加筋板的连接方式，可承受满载金属液时的炉体重量，避免长期使用后连接部位变形开裂。传动系统中皮带轮传动部分兼具过载保护作用，当倾转过程中遇到异物卡滞或负载过大时，皮带会出现打滑，避免电机堵转烧毁，也可防止过大的冲击力损坏齿轮箱内部构件。从安装边界来看，设备整体占地尺寸紧凑，长度方向包含燃烧器伸出部分不超过1.2米，宽度方向不超过0.8米，高度方向不超过1.1米，无需专门的设备基础，放置在平整的水泥地面上锁定脚轮即可投入使用，对车间场地要求极低。炉体的倾转角度范围设计为0到95度，可保证坩埚内的金属液完全倒出，

　　无残留积液，倾转转速控制在每分钟5到8转，既保证倒料过程平稳，不会因转速过快导致金属液飞溅，也不会因转速过慢影响作业效率。燃烧器接口采用标准通用管路接口，可适配常见的液化石油气、天然气等燃气气源，无需专门改造供气管路，接入气源后即可点火作业，设备的电气控制部分仅需接入常规民用220V交流电即可驱动倾转电机工作，无需工业380V供电，进一步降低了使用门槛。在细节设计上，炉体与机架的转动部位设置有隔热挡板，避免炉体高温直接辐射到传动部件和电机上，延长电气和传动部件的使用寿命，脚轮均采用耐高温尼龙材质，可承受车间内常见的高温碎屑掉落，不会因高温烫损导致轮体卡滞。坩埚的放置位设置有定位止口，更换坩埚时只需将坩埚对准止口放入即可，无需额外调整固定，适配标准规格的石墨坩埚，备件采购替换十分方便。整体结构没有复杂的专用构件，大部分零部件都可采用常规机加工、型材焊接工艺制作，后期维护成本低，适合小型生产单位自行制作或维护保养。
