AudaxTW025A0高音扬声器单元三维设计

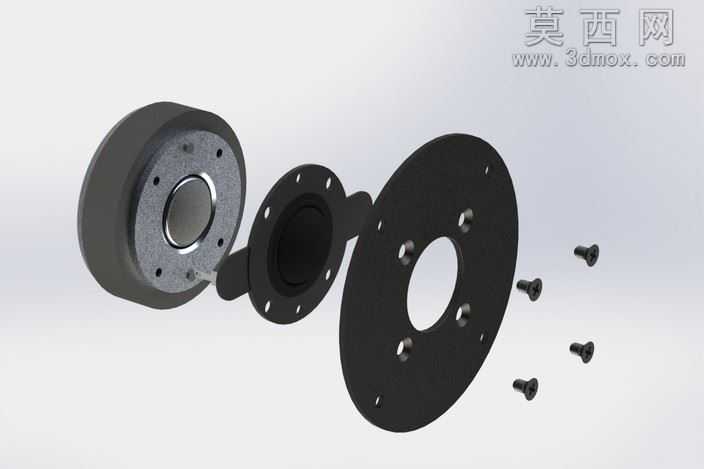

本作品为AudaxTW025A0高音单元的三维参数化建模成果，建模过程严格参照该款25毫米织物圆顶高音的实物实测尺寸与官方规格参数完成，依托SolidWorks三维建模环境搭建全参数化特征结构，确保模型各部分尺寸精度与实物一致，可直接用于音响产品的结构适配、腔体仿真模拟以及产品装配验证工作。建模阶段首先从高音单元的核心发声结构入手，精准还原25毫米直径织物软球顶的曲面弧度，对球顶折环的薄壁厚度、曲面过渡圆角做了精细化特征处理，避免曲面建模中出现的破面、曲率不连续问题，保证折环部分的结构形态与实物的顺性结构特征完全匹配。针对高音单元的磁路系统部分，建模时按照实物的分层装配结构，依次搭建华司、磁钢、T铁的独立零件特征，还原磁路间隙的精准尺寸，各金属零件的倒角、安装定位孔位都严格按照实测数据绘制，既保证外观还原度，也可支持后续的磁路仿真、结构力学仿真工作。单元的安装固定法兰部分，精准还原了四个安装孔的孔位间距、孔径大小，以及法兰边缘的密封槽结构，法兰与盆架衔接处的过渡曲面做了曲率连续处理，还原了该款高音单元一体化压铸盆架的流畅外观特征。模型完成全零件建模后，按照实物的装配层级完成总装配约束，添加了对应材质的外观属性：织物球顶部分赋予哑光织物质感材质，磁路金属零件赋予磨砂镀锌金属材质，盆架部分赋予哑光黑色工程塑料材质，接线端子部分赋予亮面镀镍金属材质，渲染后可直观呈现该款高音单元的真实外观质感。建模过程中对所有特征做了参数化关联，使用者可通过调整核心参数快速衍生不同规格的同类型高音单元模型，模型同时导出了STEP、IGES等通用中间格式，可适配多数三维工程软件的导入使用需求，能够直接应用于音箱产品的开发设计、3D打印外壳适配验证、声学教学演示等场景，为音响产品开发环节提供精准的三维结构参考，减少实物测绘的重复工作量，提升产品设计阶段的装配验证效率。
